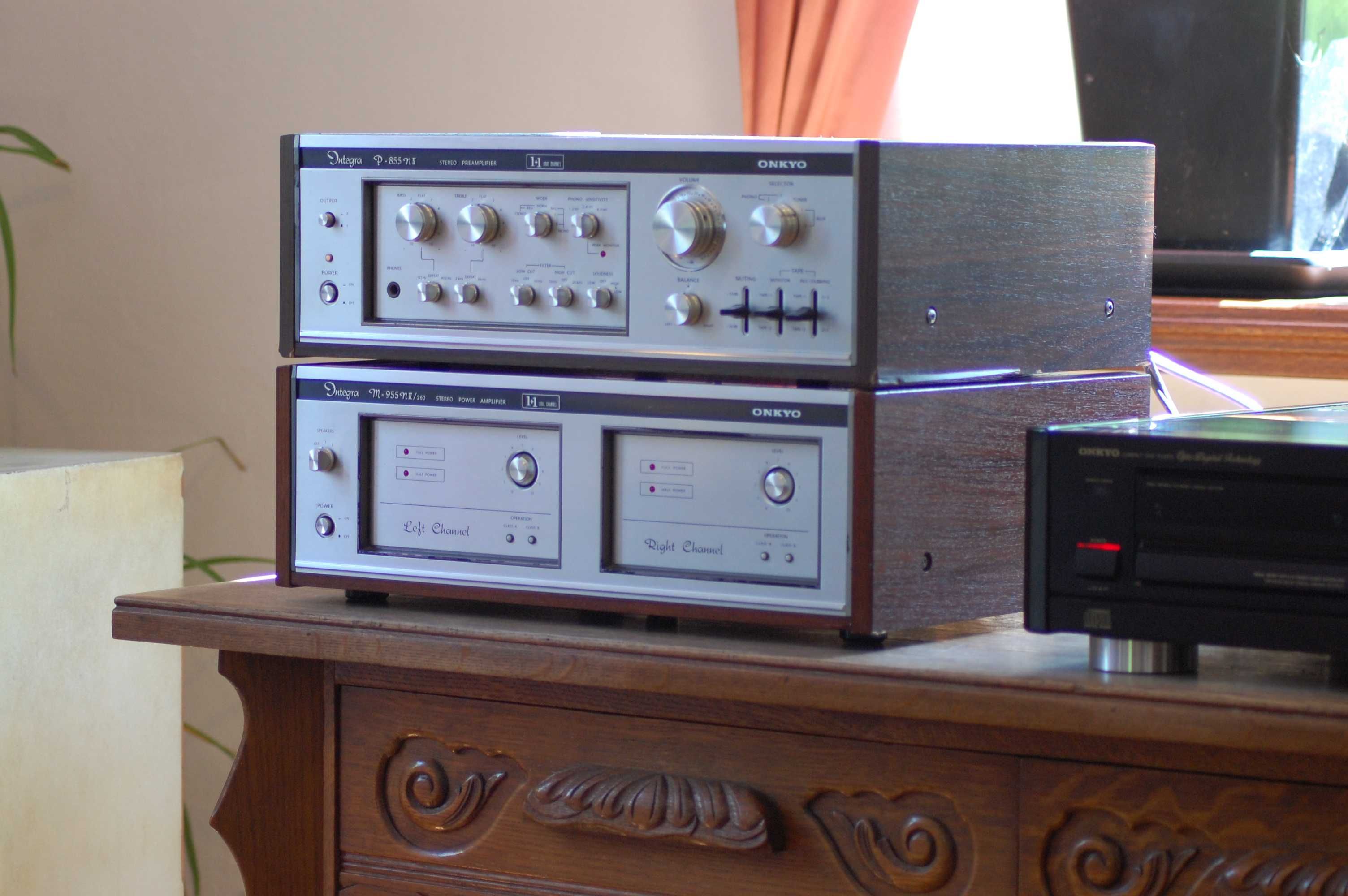

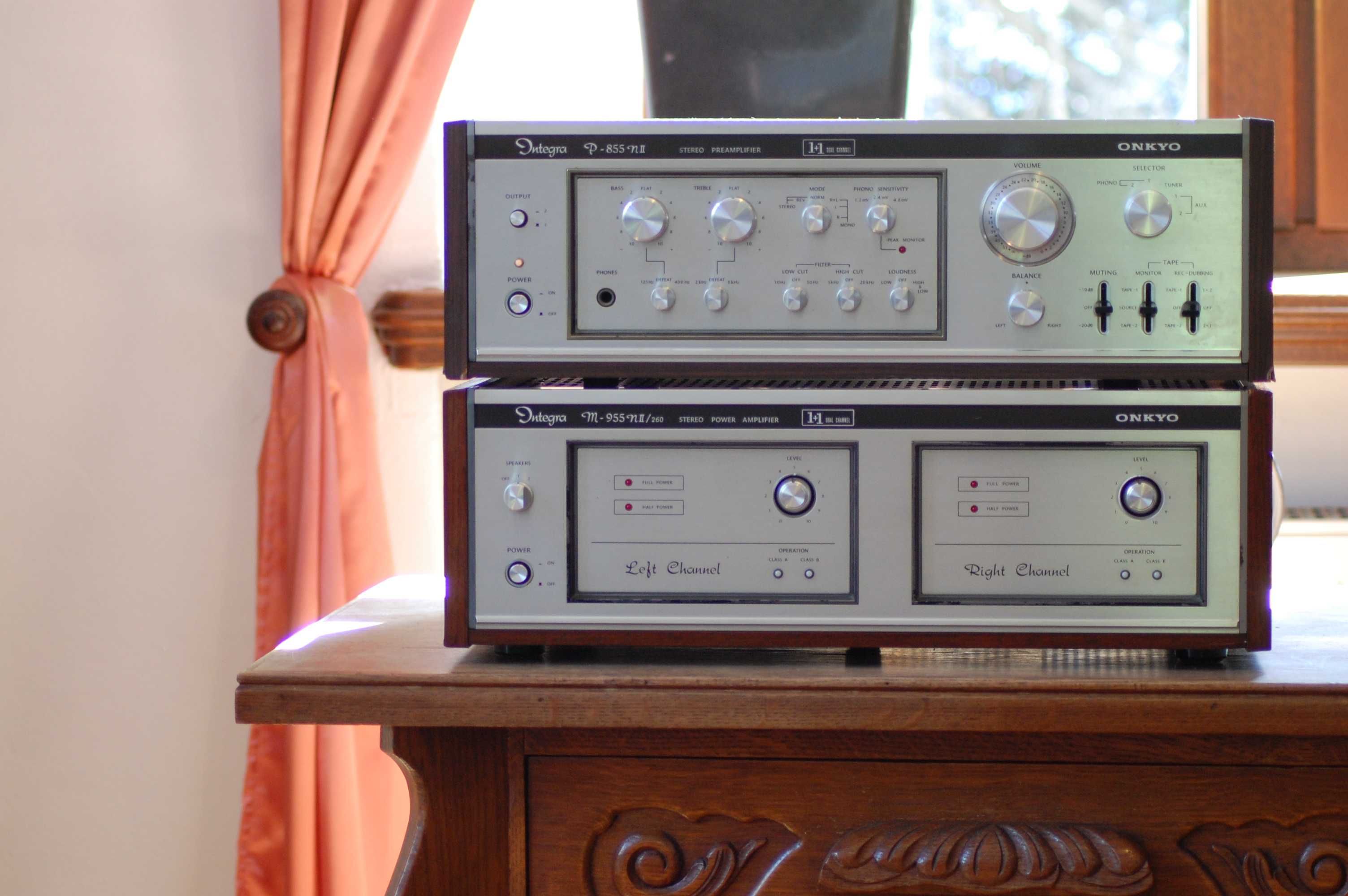

Zestaw Onkyo Integra M955NII/260/ oraz Pre P855NII z Japonii z 1975 rok

Najwyższy model Integry z lat 70-tych dodatkowo z drewnianym ubiorem który był za dopłatą modele sprzedawane tylko na rynek japoński

Konstrukcja Dual mono w większości ręczna produkcja bezawaryjna wspaniała w każdym detalu .

urządzenia już zabytkowe ale są to przedmioty bardzo odporne na próbę czasu

Końcówka mocy pracuje w klasie A oraz B dyskretny przełącznik na spodzie końcówki.

zestaw sprowadzony z japonii kilka lat temu w oryginalnym stanie bez napraw oraz modernizacji .

opis działania:

M955

To wzmacniacz mocy, który integruje technologię obwodów zgromadzoną w Integrze i zawiera różne technologie w celu poprawy odtwarzania w zakresie średnich i niskich częstotliwości.

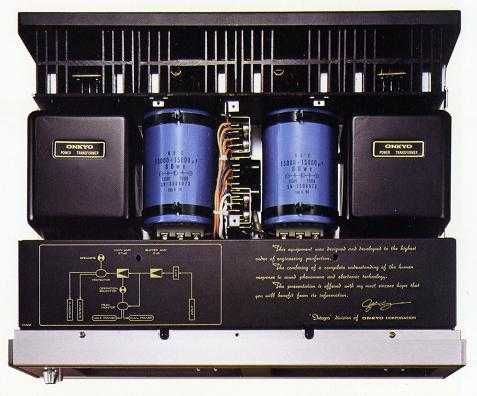

Zastosowano niezależny system zasilania dwukanałowego, a duży transformator rdzenia tnącego jest używany niezależnie dla obu kanałów lewego i prawego, aby wyeliminować wzajemne zakłócenia z zasilania w trybie pracy klasy B, a duży obwód zasilania jest zbudowany przy użyciu kondensatora o szczególnie dużej pojemności.

Aby zmniejszyć impedancję uziemienia, zastosowano miedzianą płytę o grubości 1,0 mm z prawie zerową rezystancją elektryczną i miedzianą płytę o grubości 5,5 mm odpowiadającą 50-rdzeniowemu przewodowi 5 korpusów. 2 Jest wyposażony w linię uziemienia magistrali z wykorzystaniem przewodu miedzianego.
Do kondensatora zastosowano elektrolityczny kondensator mocy ± 2 o niskiej impedancji uziemienia, a typ zacisku śrubowego jest stosowany w celu wyeliminowania wahań spowodowanych impedancją lutowania.

Nowo zaprojektowany równoległy obwód OTL typu push-pull jest używany w obwodzie wyjściowym, skupiając się na poprawie charakterystyki narastania i zmniejszeniu zniekształceń, w szczególności poprawiając liniowość na niskim poziomie.
Aby sterować pionowo symetrycznie, różnicowy układ napędowy typu push-pull z nowo zaprojektowanym obwodem lustra prądowego jest obsługiwany przez inny zasilacz wysokiego napięcia.

Kondensator foliowy z bezindukcyjną rozszerzoną strukturą folii jest używany jako kondensator sprzęgający, który wpływa na odtwarzany dźwięk.

Konstrukcja jest zgodna z mocnym napędem klasy B i napędem klasy A w celu uzyskania ultraniskiego zniekształcenia reprodukcji.
Nawet w przypadku pracy w klasie B jest zaprojektowany z wystarczającą uwagą na liniowość w mini-mocy.

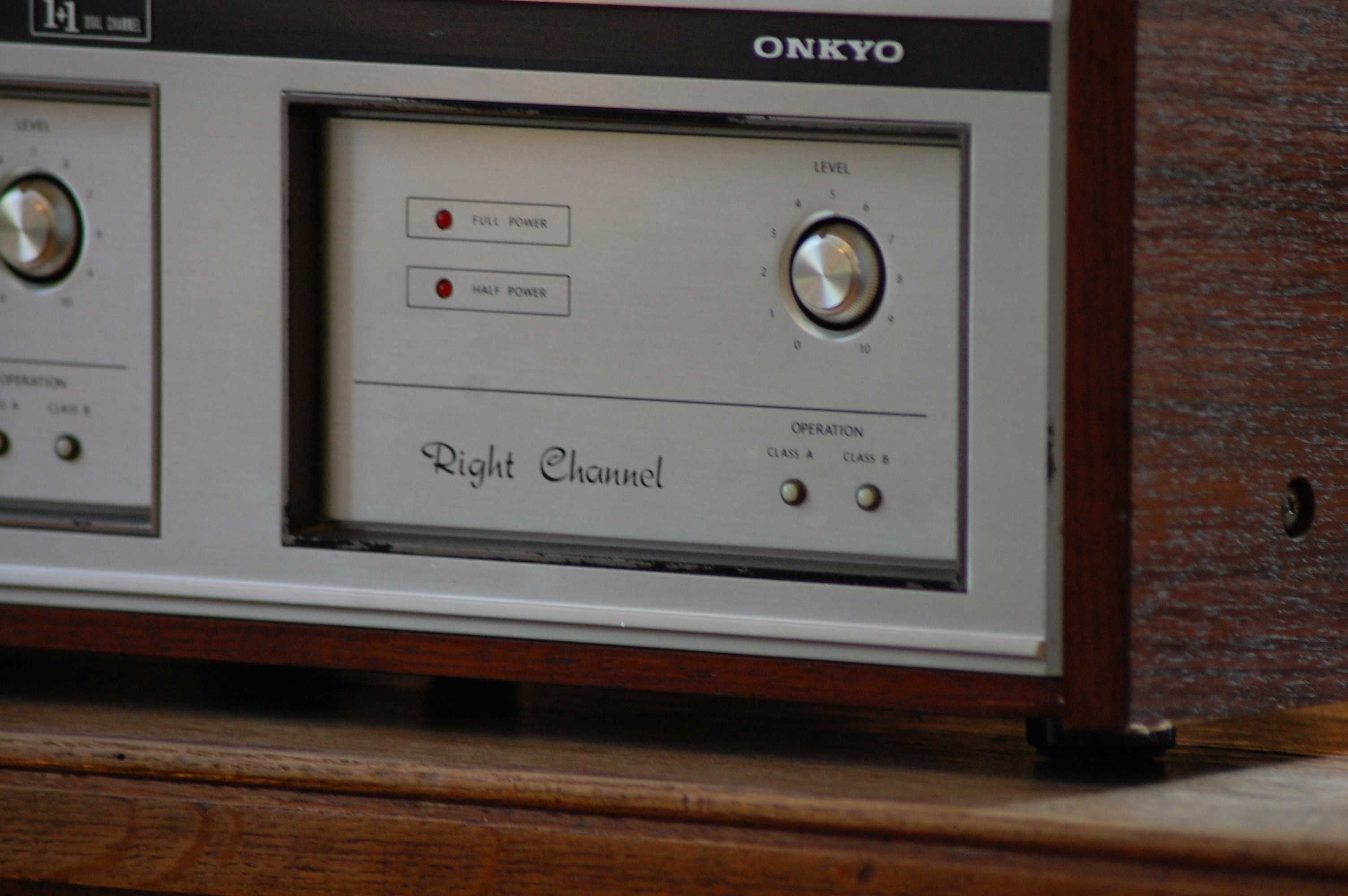

Wbudowany jest monitor szczytowy z diodą LED w celu monitorowania wyjścia.
Można monitorować punkt przesterowania wyjścia i punkt -3 dB.

dane techniczne M-955

Typ Wzmacniacz mocy stereo
Moc znamionowa (1 kHz)
Operacja klasy A: 28 W + 28 W (8 Ω)
39 W + 39 W (4 Ω)
Kiedy działa Klasa B: 130 W + 130 W (8 Ω)
170 W + 170 W (4 Ω)
Wyjście 20 Hz ~ 20 kHz (8 Ω, THD 0,03%) Praca klasy A: 28 W + 28 W
Praca klasy B: 130 W + 130 W
Moc dynamiczna (8 Ω, 1 kHz) Klasa A Praca: 56 W
Klasa B Praca: 310 W
Całkowity współczynnik zniekształceń harmonicznych (THD, 8 ω, 1 kHz) Moc znamionowa: 0,03% lub mniej
0,03% lub mniej przy 10 0,03% lub mniej
0,03% lub mniej przy mocy wyjściowej 0,5 W
Współczynnik zniekształceń intermodulacyjnych (SMPTE, przy mocy znamionowej, 70 Hz : 7 kHz = 4 : 1, 8 Ω) Nie więcej niż 0,05%
Pasmo mocy Wiz (IHF-3dB, THD 0,3%, 8 Ω) 10 Hz do 100 kHz
S/N (sieć IHF A, bocznik wejściowy, 8 omów) 110 dB lub więcej
Współczynnik tłumienia (DC ~ 20 kHz, 8 Ω) 80 (8 omów)
40 (4 omów)
Impedancja obciążenia 4 ~ 16 Ω
Impedancja wejściowa (10 Hz do 50 kHz) 100k omów
Osiągać 26,7 dB
Znamionowe napięcie wejściowe Operacja klasy A: 0,7 V
Operacja klasy B: 1,5 V
Zacisk wyjściowy Głośnik: 2 systemy (System1 i System2)
Półprzewodnik używany Tranzystor: 58 szt.
Dioda: 60
LED: 4 szt.
Moc 100 V AC, 50 Hz/60 Hz
Pobór mocy Norma dotycząca kontroli urządzeń elektrycznych i materiałów: 210 W
Maksymalne zużycie energii: 568 W
Wymiary zewnętrzne Szerokość 440x Wysokość 158x Głębokość 370 mm
Waga 19,8 kg
Sprzedawane oddzielnie Drewniana obudowa CW-6 (¥ 3,000)

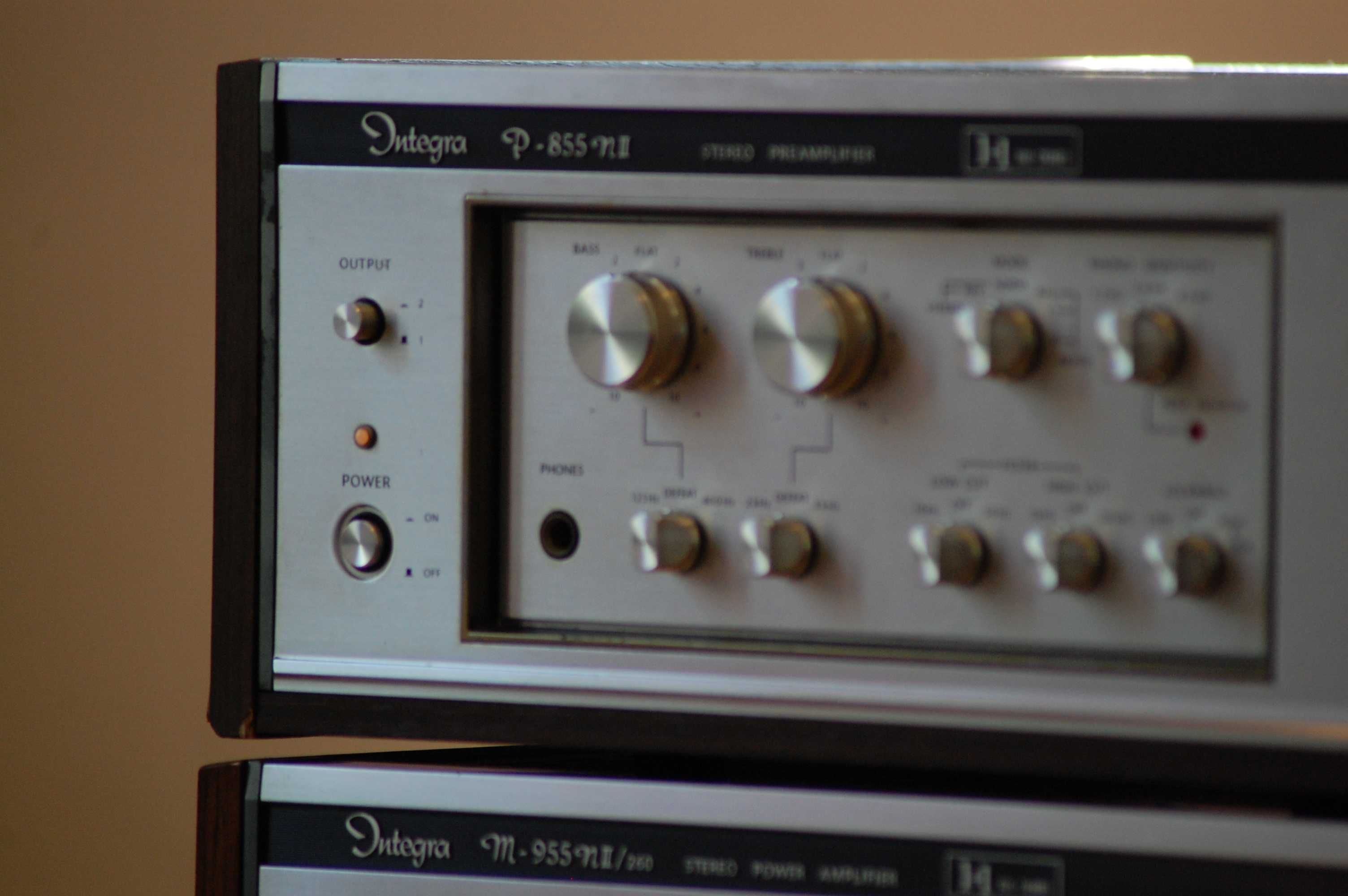

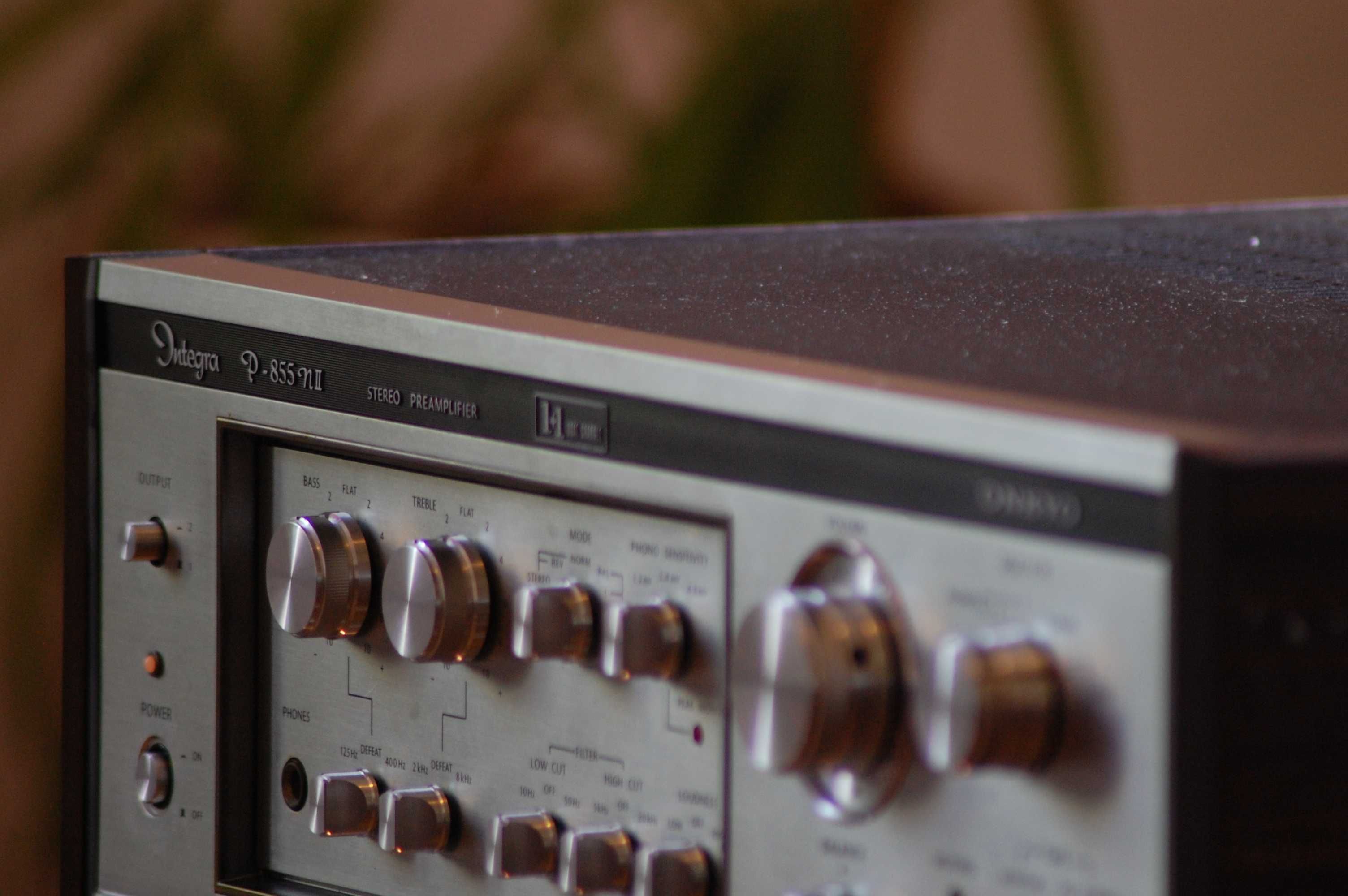

opis działamia P-855

Oprócz dalszej poprawy pomiarów odpowiedzi przejściowej i charakterystyki dynamicznej obwodu korektora i obwodu tonu opracowanych w serii Integra, przeprowadzono również podstawowe badanie ziarnistości i poczucia orientacji w średnim i niskim zakresie częstotliwości, aby podnieść jakość przedwzmacniacza.

Dwukanałowy niezależny system zasilania jest używany do niezależnego zasilania kanałów lewego i prawego.
Eliminuje to zakłócenia międzykanałowe w przedwzmacniaczu i poprawia separację.
Sekcja zasilania wykorzystuje stabilizowany sprzężeniem zwrotnym obwód stałego napięcia zasilania typu ± 2 o współczynniku fluktuacji 1,7%, dzięki czemu efekt fluktuacji zasilania nie pojawia się w obwodzie, który wykonuje delikatne wzmocnienie napięcia.

W przypadku obwodu wzmacniacza korektora charakterystyki odpowiedzi przejściowej są poprawiane przez zastosowanie obwodu typu wzmacniacza operacyjnego z pojedynczą konfiguracją 4-chipową różnicowego 1-stopniowego i końcowego stopnia pojedynczego, która została wyprowadzona ze szczegółowej analizy teoretycznej obwodu NF.

W przypadku obwodu wzmacniacza tonu przyjęliśmy obwód wzmacniacza operacyjnego z różnicową konfiguracją 1-stopniową 3-chipową określoną przez analizę obwodu przy użyciu komputera. Podjęliśmy różne środki, takie jak wybór optymalnej stałej czasowej, zabezpieczenie zakresu dynamiki w pętli otwartej i poprawa współczynnika SN.
W przeszłości różne elementy, takie jak obwód NF, były używane do zmiany ważnych charakterystyk wzrostu w średnim i niskim zakresie częstotliwości, ale zostało to ulepszone w celu uzyskania obwodu z dobrym wzrostem niezależnie od tonu WŁ./WYŁ.

Zastosowano obwód zabójcy przejściowego z przekaźnikiem ołowiowym, aby zapobiec klikaniu, gdy przełącznik jest WŁ. lub WYŁ.

Jako kondensatory sprzęgające, które mają znaczący wpływ na odtwarzany dźwięk, używamy kondensatorów foliowych z nieindukcyjną rozszerzoną strukturą folii i specjalnych kondensatorów elektrolitycznych o bardzo niskim upływie.

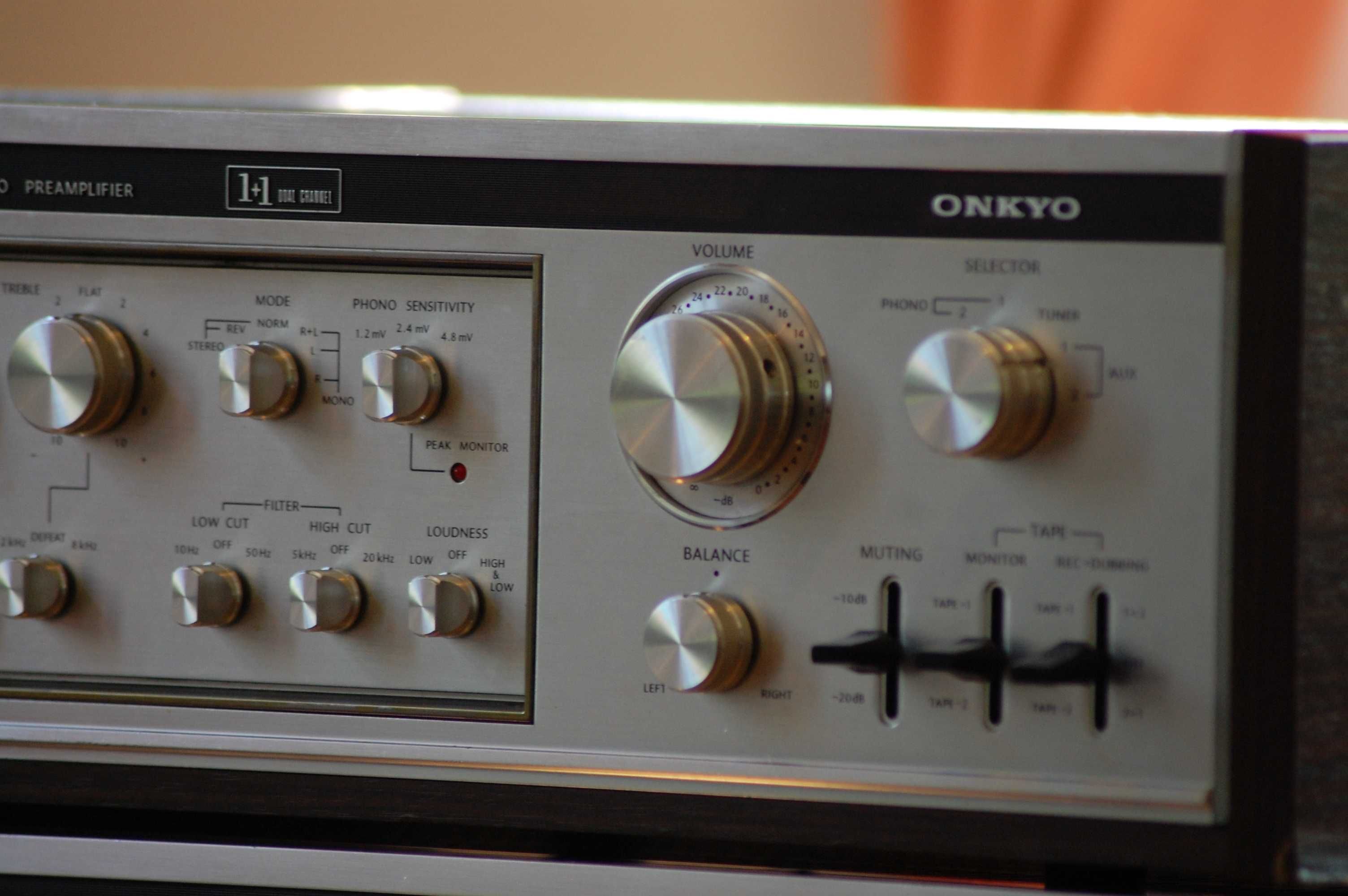

Głośność i ton są regulowane za pomocą precyzyjnego tłumika przycinającego głośność z błędem blokowania ± 0,5 dB. Głośność można regulować w 43 stykach (możliwa jest również pozycja środkowa), a ton można regulować w ± 5 krokach co 2 dB.

Aby monitorować wejście wzmacniacza korektora, ma on wbudowany monitor szczytowy z diodą LED, dzięki czemu można monitorować punkt przesterowania wejścia korektora.

Istnieją dwa poziomy głośności: Low only oraz Low & High.

Dane techniczne P-855

Typ Przedwzmacniacz
Czułość wejściowa / impedancja Phono1: 1,2, 2,4, 4,8 mV/100, 50, 30 kΩ
Phono2: 1,2, 2,4, 4,8 mV/50 kΩ
Tuner, AUX1, 2, Odtwarzanie: 100 mV/50 kΩ
Całkowity współczynnik zniekształceń harmonicznych (1 kHz przy wyjściu 1 V) 0,01%
Współczynnik zniekształceń modulacji krzyżowej 0,05% lub mniej (SMPTE, przy wyjściu 1 V, 70 Hz : 7 kHz = 4 : 1)
Charakterystyka RIAA (Phono1, 2) 30 Hz do 15 kHz ± 0,2 dB lub mniej
20 Hz do 20 kHz ± 0,5 dB lub mniej
Charakterystyka częstotliwościowa
(Tuner, AUX1, 2, Play) 15 Hz ~ 70 kHz + 0 -0,5 dB
10 Hz ~ 100 kHz + 0 -1,0 dB
Maksymalne dopuszczalne wejście gramofonowe
(2,4 mV, THD 0,1%) 1kHz (wartość skuteczna)
10kHz (wartość skuteczna)

S/N ( wejście bocznikowe sieci IHF-A ) Phono1, 2: 75 dB lub więcej
Tuner, AUX1, 2, Play: 90 dB lub więcej
Napięcie wyjściowe / Impedancja Wyjście (obciążenie 100k Ω): 1 V (znamionowe), 10 V (maksymalne) / 600 Ω
Wyjście Rec (phono): 100 mV (znamionowe) / 12k Ω
Regulacja tonu (typ kroku 2 db) Wysokie tony: ± 10 dB przy 10 kHz, FS Hift 2 kHz
Niskie tony: ± 10 dB przy 100 Hz, FS Hift 400 Hz
Częstotliwość obrotu Wysokie tony: 2 khz, 8 khz, Defeat
Bas: 400 Hz, 125 Hz, Defeat
Głośność (głośność -30dB pozycja) + 5 dB przy 70 Hz, + 3 dB przy 10 kHz
Filtr Filtr górnoprzepustowy: 5 kHz, 20 kHz, 6 dB/okt.
Filtr dolnoprzepustowy: 50 Hz, 10 Hz, 12 dB/okt.
Wyciszanie -10dB, -20dB
Polaryzacja wejścia-wyjścia EQ-AMP:
Dźwięk w fazie + Buffer-Amp: w fazie
Czas działania zabójcy przejściowego Gdy SW-ON: około 7 sekund
Gdy SW-OFF: zacznij od 0,5 sekundy
Półprzewodnik używany Tranzystor: 37
Dioda: 40 szt.
LED: 1
Moc 100 V AC, 50 Hz/60 Hz
Wyjście prądu przemiennego Przełączanie: Trasa 3
Nieprzełączanie: 1 linia
Łącznie 4 systemy: 1100 VA
