Dane techniczne:

Klasa ochrony: T2,
Ilość pól: 3,
Wymagane zabezpieczenie - 32A,
Napięcie znamionowe Un - 1000V DC,
Napięcie stałej pracy Uc - 1060V DC,
Prąd próbny In: 20kA
Prąd MAX Imax: 40kA
Up: 4.0 kV,
Temperatura otoczenia pracy: -30/+50°C,
Przyłącza max: 35 mm2,
Wymiary: 54x94x62 mm (szer.xwys.xgł.),
Montaż: szyna 35 mm,
Szczelność: IP20,
Charakterystyka:

wysoka jakość wykonania
mała waga i gabaryt urządzenia
licznik produkowany i testowany zgodnie z międzynarodowymi normami
szeroki zakres pomiarowy
wysoka dokładność
niezawodność i odporność na przeciążenia
niski pobór energii na poziomie 2W
trzy diody sygnalizują obecność każdej z faz

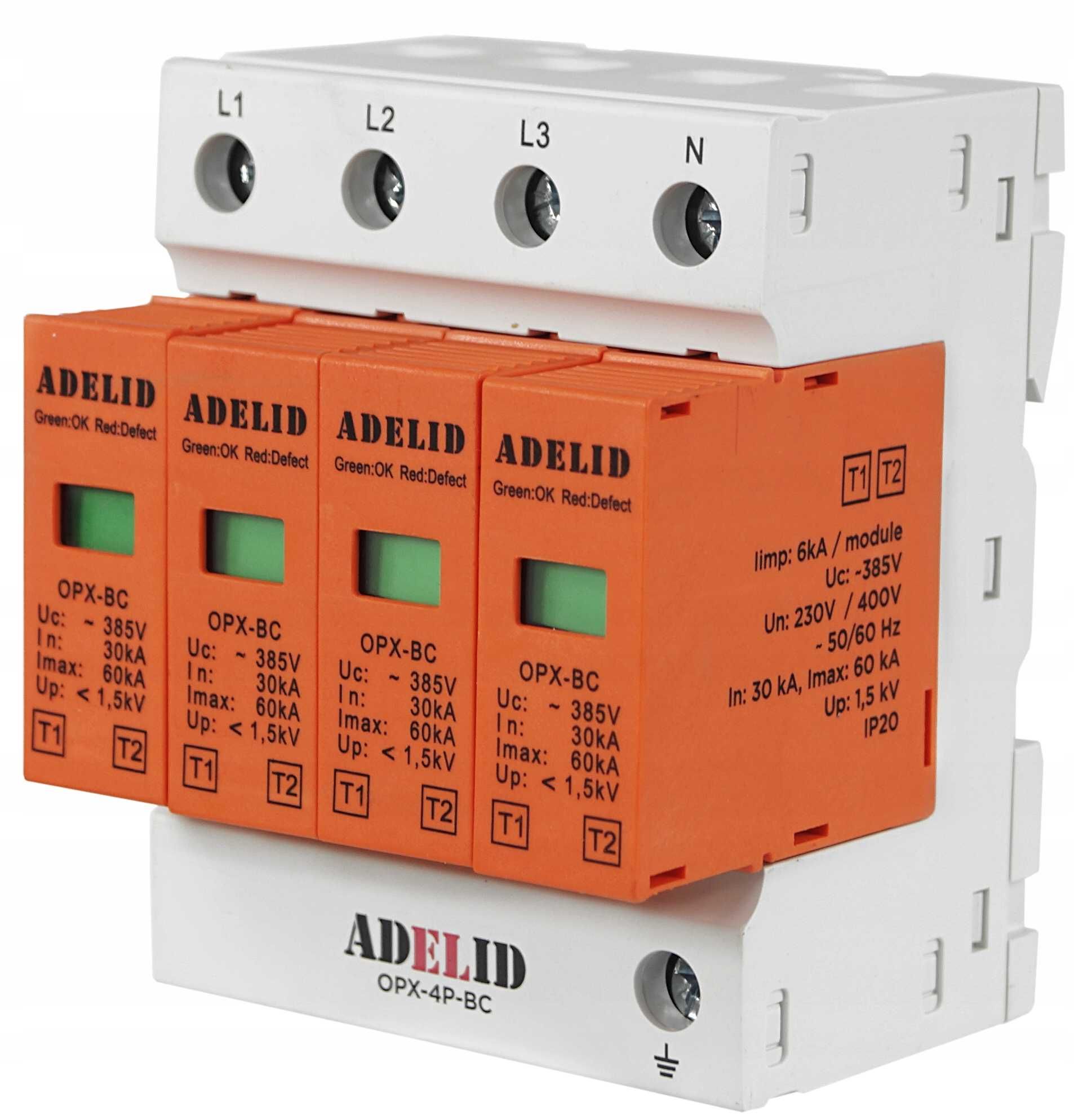

Ogranicznik przepięć Adelid 3-Fazowy OPX-4P B+C
Ogranicznik przepięć Adelid 3-Fazowy OPX-4P B+C Kod producenta OPX-4P-B+C
Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B, często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C, często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D, służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.

Ochronnik OPX-4P-B+C jest urządzeniem typu 1+2 (posiada klasę B+C) dzięki czemu idealnie nadaje się do ochrony instalacji elektrycznej w domach jedno- i wielorodzinnych.
