OCZYSZCZALNIA PRZYDOMOWA 3000l z filtrem (maksymalnie dla 6 osób) z systemem drenażowym 50mb

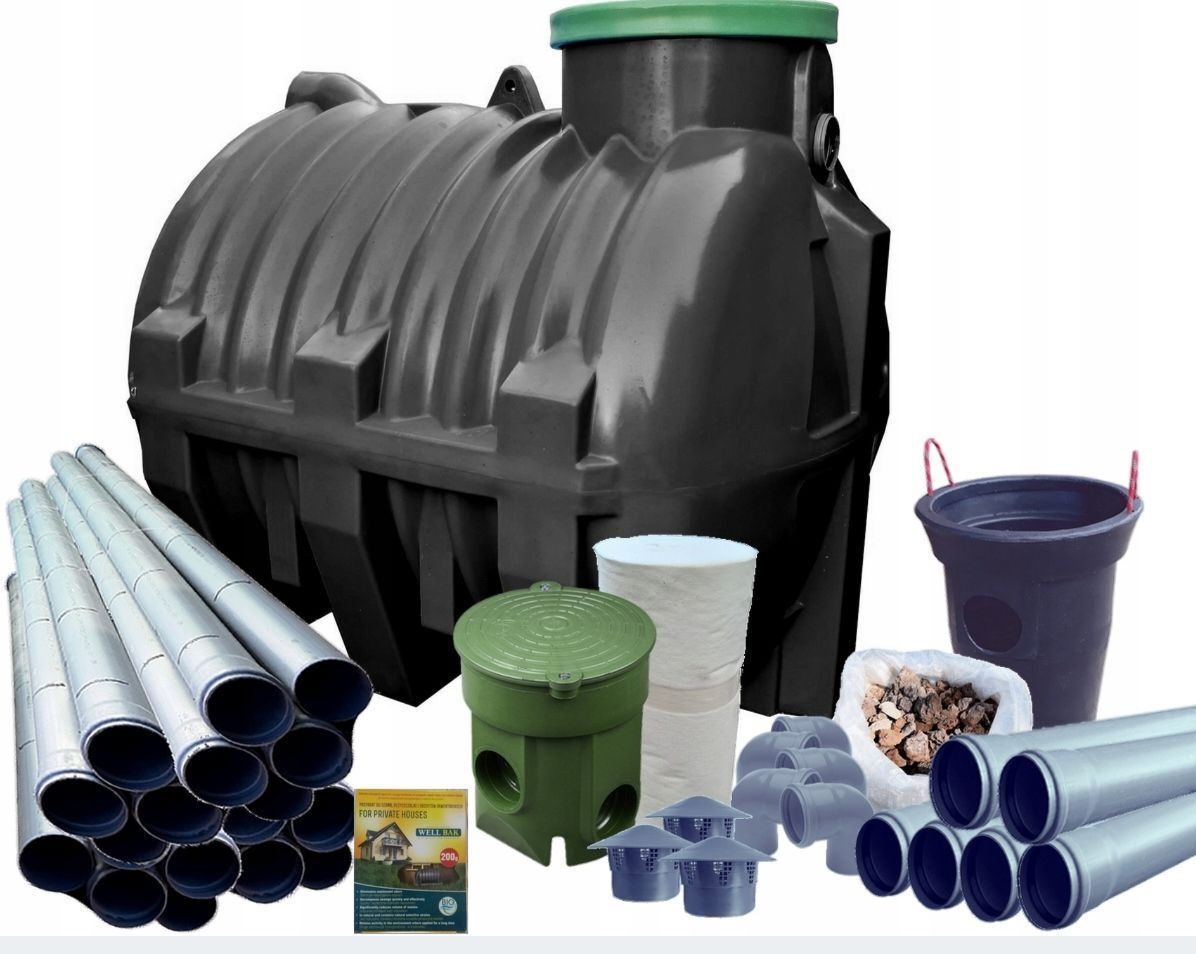

W skład kompletu wchodzi:

- zbiornik 3000l jednokomorowy z koszem filtracyjnym

(wlot do zbiornika fi160, wylot fi 110)

(w przypadku posadowienia zbiornika na większej głębokości należy dokupić nadstawkę - dostępne wysokości 20cm i 40cm)

- materiał filtrujący (puzzolana)

- studzienka rozdzielająca 1szt.

- rury drenażowe fi 110 w odcinkach 2m - 25szt.

- rury pełne 110 w odcinkach 2m - 3szt.

- rury pełne 110 w odcinkach 1m - 3szt.

- geowłóknina 0,5m x 50mb

- elementy PCV do montażu

- BIOPREPARAT na 9 miesięcy

Powyższe zestawienie dotyczy kompletnej oczyszczalni na 6 osobową rodzinę (przepustowość 900 L/dobę) do zamontowania w gruncie dobrze chłonnym.

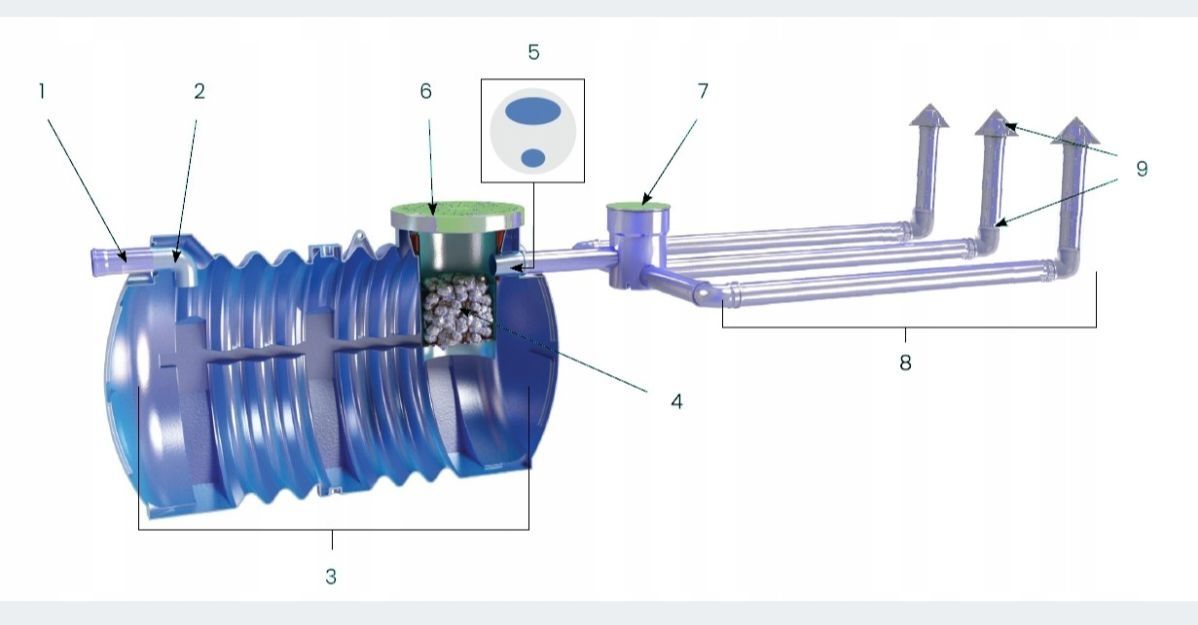

Schemat całego układu:

1. Króciec wlotowy - miejsce dopływu ścieków bytowo-gospodarczych

2. Deflektor z odpowietrznikiem – odpowiedzialny za wyhamowanie wpływającego ścieku

3. Komora osadnika – następuje tutaj etap podczyszczania wprowadzonego ścieku

4. Kosz z puzzolaną – kosz z dolnym dopływem ścieku wypełniony dodatkowym filtrem

5. Kalibrowany wylot – usprawnienie zapewniające 3 dobowe przetrzymanie ścieku

6. Pokrywa zbiornika

7. Studzienka rozdzielcza – jej zadaniem jest rozprowadzenie podczyszczonego w osadniku ścieku do dalszego doczyszczania

8. Nitki drenarskie ułożone na podsypce żwirowej – to tutaj równomiernie rozprowadzony ściek przechodzi przez otwory w rurach drenarskich do docelowego miejsca doczyszczenia w natlenionej podsypce żwirowej

9. Studzienka zamykająca z wywietrznikiem w formie daszka – to zakończenie systemu drenarskiego mającego za zadanie dostarczenie tlenu do drenażu w każdych warunkach atmosferycznych

Przydatne informacje przy wyborze rozwiązania zagospodarowania ścieku:

Kwestia formalno-prawna: czy istnieje możliwość otrzymania ze starostwa pozwolenia na posadownienie oczyszczalni na działce?
Sprawdzenie chłonności gruntu za pomocą testu perkolacyjnego

PEŁNA DOKUMENTACJA W KOMPLECIE

Prawidłowo zaprojektowana i zainstalowana przydomowa oczyszczalnia spełnia wymagania Rozporządzenia Ministra Gospodarki Morskiej i Żeglugi Śródlądowej z dn. 12 lipca 2019 roku w sprawie substancji szczególnie szkodliwych dla środowiska wodnego oraz warunków, jakie należy spełnić przy wprowadzaniu do wód lub do ziemi ścieków, a także przy odprowadzaniu wód opadowych lub roztopowych do wód lub do urządzeń wodnych. Zgodnie z powyższym aktem prawnym ścieki pochodzące z własnego gospodarstwa domowego lub rolnego poza aglomeracją, mogą być wprowadzane do gruntu stanowiącego własność wprowadzającego, jeżeli są spełnione łącznie trzy warunki: ilość ścieku nie przekracza 5,0 m3 na dobę, zachowana jest odległość 1,5 m systemu doczyszczającego (np. drenaż rozsączający) od poziomu wód gruntowych oraz jeżeli substancja BZT5 (w ściekach dopływających do indywidualnego systemu oczyszczania) jest redukowana co najmniej o 20%, a zawiesina ogólna co najmniej o 50%.

Poniżej prezentujemy wartości (w przedziałach) potwierdzające redukcję zanieczyszczeń w osadniku gnilnym JPR AQUA (Family):

SUBSTANCJA                         ŚCIEKI SUROWE NA WLOCIE             ŚCIEKI NA WYLOCIE PO ZBIORNIKU

BZT5                                           300-400 mg/l                             90-200 mg/l
zawiesina ogólna                      300-400 mg/l                            40-120 mg/l
azot amonowy N-NH4               60-120 mg/l                             30-60 mg/l
azot ogólny                                    65 mg/l                                     30 mg/l
fosfor ogólny                               10-40 mg/l                               10-30 mg/l

Zasada działania przydomowej oczyszczalni ścieków

Pierwszy etap oczyszczania - podczyszczanie ścieku w osadniku

Pierwszym etapem oczyszczania ścieków jest wstępne oczyszczenie w osadniku gnilnym. Cząstki unoszące się w ściekach opadają na dno i tworzą osad. Osad ten ulega powolnemu procesowi fermentacji, w czasie której cząstki zanieczyszczeń są rozkładane na substancje rozpuszczalne w wodzie oraz nierozpuszczalne substancje mineralne, które gromadzą się na dnie osadnika. Na powierzchni osadnika tworzy się kożuch (utworzony z zanieczyszczeń, które unoszą się na powierzchni- najczęściej tłuszczów, olejów).

Pojemność osadnika gnilnego musi uwzględniać następujące elementy:

- liczbę mieszkańców (średnie dzienne zużycie wody na 1 mieszkańca 150l/dobę)

- zastosowaną technologię oczyszczania

Objętość zbiornika musi pomieścić:

- ścieki przepływające przez osadnik, z uwzględnieniem co najmniej 2-3 dniowego okresu przetrzymania,

- objętość gromadzonego się na dnie osadu

- objętość kożucha tworzącego się na powierzchni.

Ścieki odprowadzone z prawidłowo dobranego i właściwie eksploatowanego osadnika gnilnego są klarowne, a ich jakość pozwala na dalsze oczyszczenie w gruncie.

Efekty oczyszczonych ścieków po osadniku gnilnym:

redukcja zanieczyszczeń organicznych min. 50%
redukcja zawiesiny min. 86%

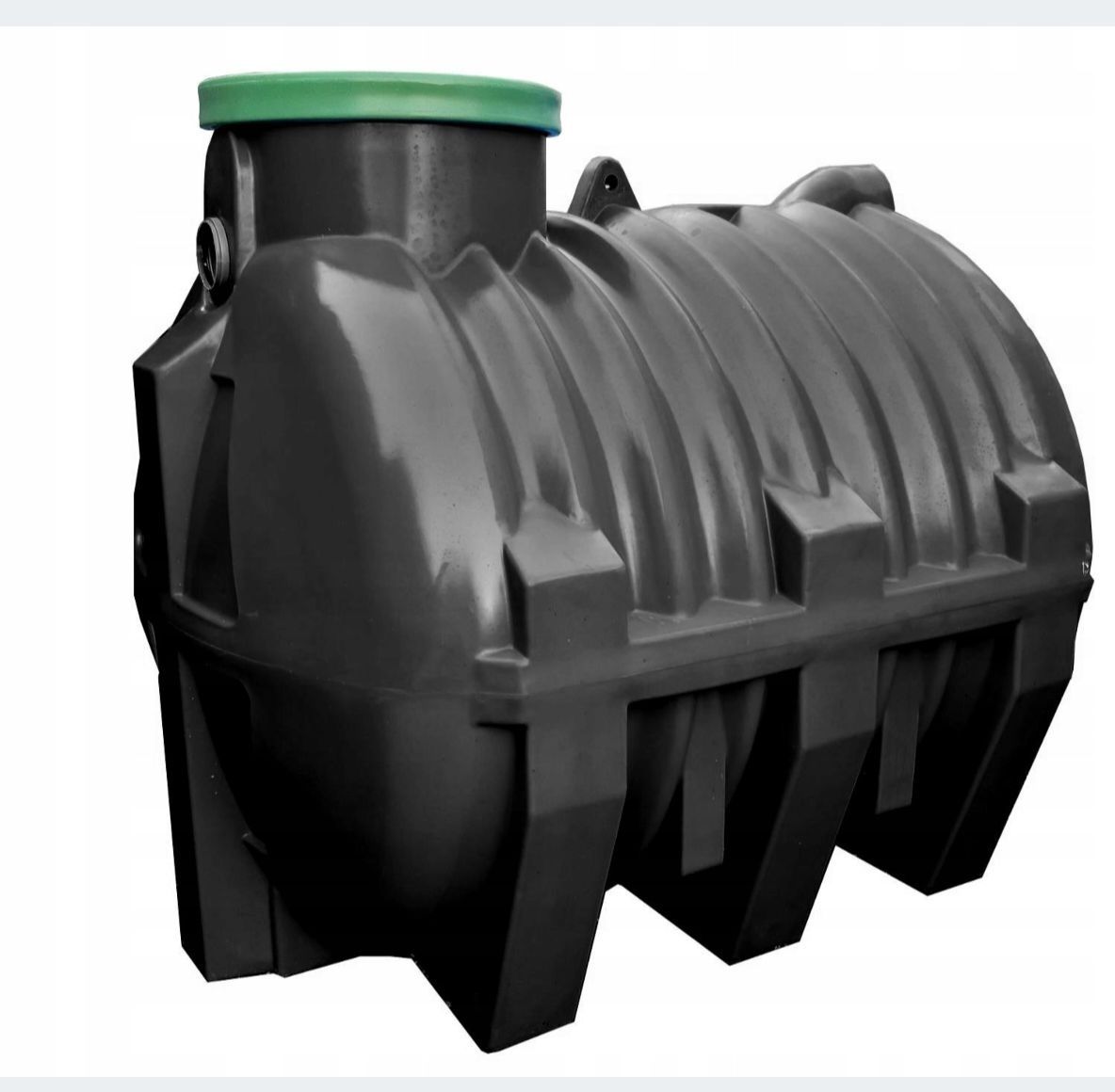

Właściwości fizyczne osadnika gnilnego 3000l JPR AQUA

Zbiornik wraz z poszczególnymi komponentami wykonane są metodą formowania rotacyjnego z polietylenu (PE), zgodnie ze zharmonizowaną normą PN-EN 12566-1. Posiada następujące cechy techniczne:

• wysoka wytrzymałość właściwa,

• wysoka udarność,

• odporność na warunki atmosferyczne (w tym na UV, korozję),

• odporność chemiczna.

Zbiornik przy montażu wymaga zastosowania obsypki cementowo-piaskowej. Szczegółowa instrukcja montażu jest w komplecie.

Posadowienie urządzenia w warunkach normalnych (grunty nośne w poziomie powyżej występowania wody gruntowej przy posadowieniu na głębokości do 50 cm, obszar wyłączony z ruchu pojazdów mechanicznych):

1 - Pokrywa polietylenowa Kl. A15

2 - Nadbudowa (jeśli konieczna trzeba dokupić)

3 - Wierzchnia warstwa gruntu (rodzimego)

4 - Piasek stabilizowany (25 kg cementu na 1m3 piasku)

Zasypywać warstwowo i zagęszczać.

5 - Grunt rodzimy

Drugi etap oczyszczania – oczyszczanie biologiczne w układzie drenażowym

Technologia oczyszczania ścieków opiera się na biochemicznym rozkładzie zanieczyszczeń organicznych zawartych w ściekach. Zasadniczym elementem procesu oczyszczania jest materiał, na którym rozwija się błona biologiczna, składająca się z mikroorganizmów roślinnych i zwierzęcych. Procesy te przebiegają w warunkach tlenowych a ich intensywność zależy od temperatury. W zależności od rodzaju podłoża i zasady napowietrzania oczyszczalnie tego typy dzielimy na 5 typów - jednym z nich jest oczyszczanie za pomocą drenażu rozsączającego.

Drenaż rozsączający rurowy na kamieniu

Jest to układ drenów ułożonych pod powierzchnią terenu na warstwie kamienia/żwiru. Zadaniem drenażu jest równomierne wprowadzenie do gruntu ścieków wstępnie oczyszczonych wypływających z osadnika. Ścieki te muszą dopływać do gruntu w bardzo małych dawkach. Jest to warunek ich dalszego skutecznego unieszkodliwienia, dlatego drenaż rozsączający powinien mieć odpowiednią długość, która zależy od: przepuszczalności gruntu, liczby mieszkańców oraz nachylenia terenu. To warunek dalszego, skutecznego unieszkodliwiania nieczystości. Natlenianie nitek drenażowych następuje przez studzienki zamykająco – napowietrzające, które dzięki wywietrznikowi w formie grzybka dostarczają tlen w każdych warunkach atmosferycznych.

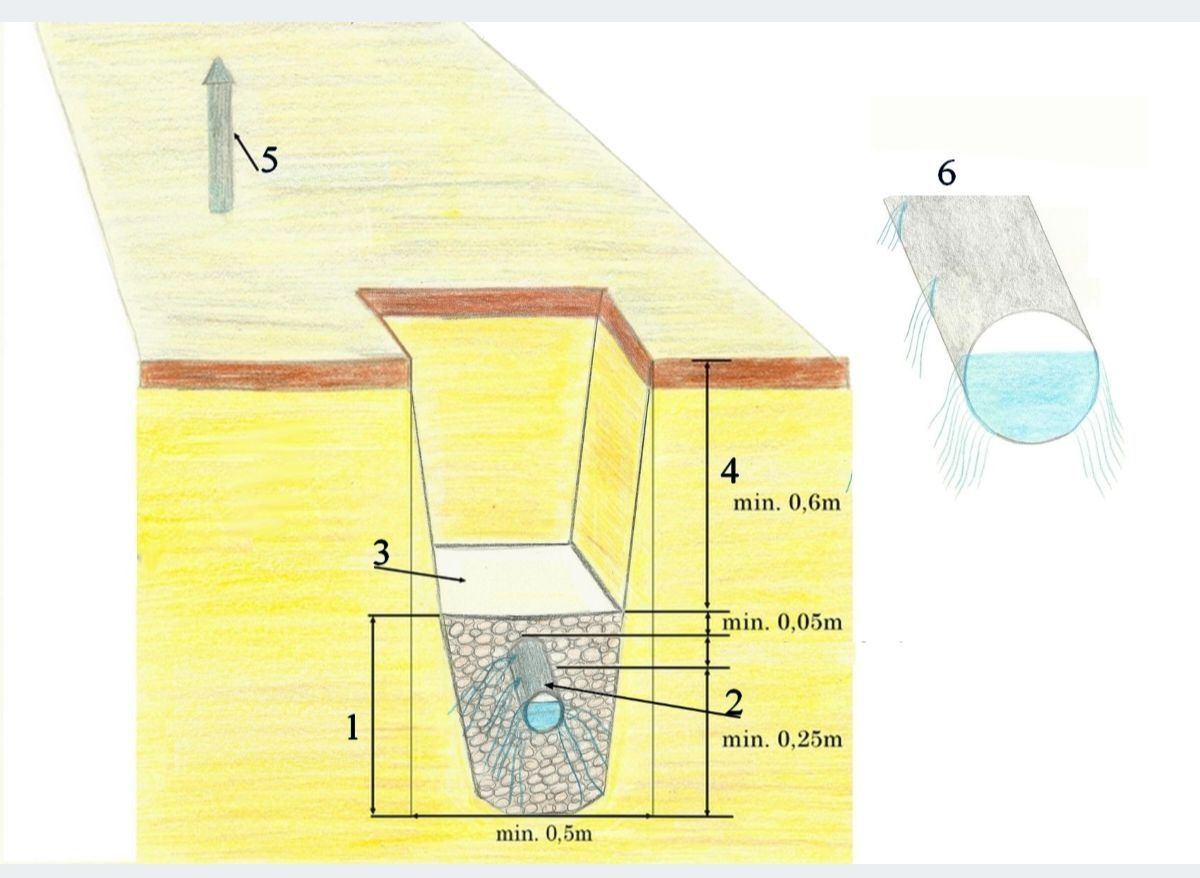

Przekrój poprzeczny nitki drenażowej:

1 - obsypka żwirowo-kamienna frakcja 16-32 (zalecana)

2 - rura PVC nacinana

3 - geowłóknina

4 - zasypka z gruntu rodzimego

5 - wentylacja - napowietrzanie układu drenażowego

6 - sposób ułożenia rury drenażowej

DOPIERO CO KUPIONY, ALE JEST PRZEWYMIAROWANY NIESTETY I BĘDZIE MONTOWANY MNIEJSZY

ZNAJDUJE SIE NA DZIAŁCE W IŁAWIE - ODBIOR OSOBISTY
50*****11
