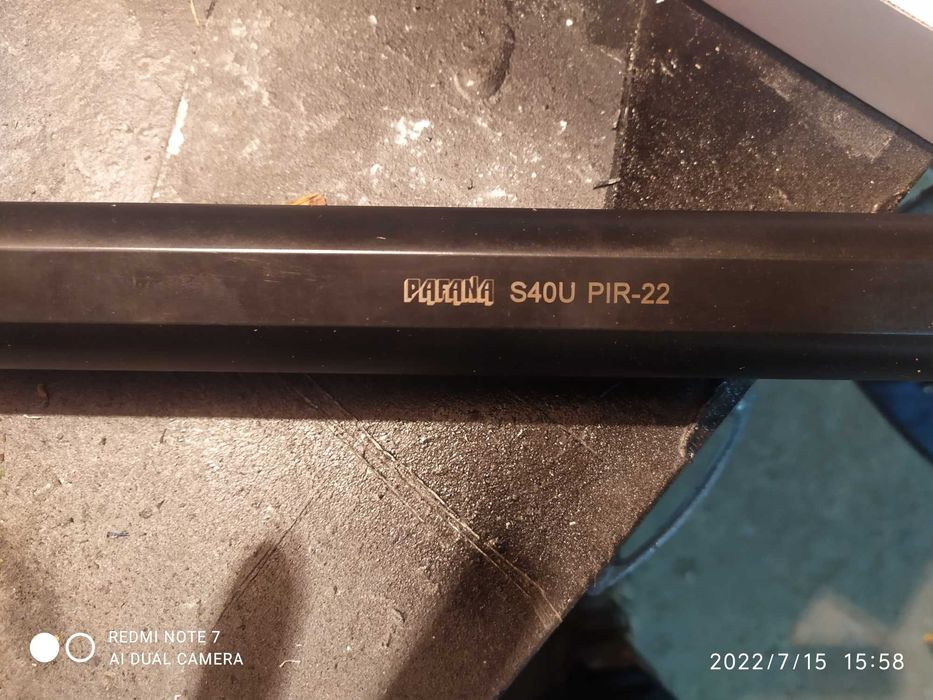

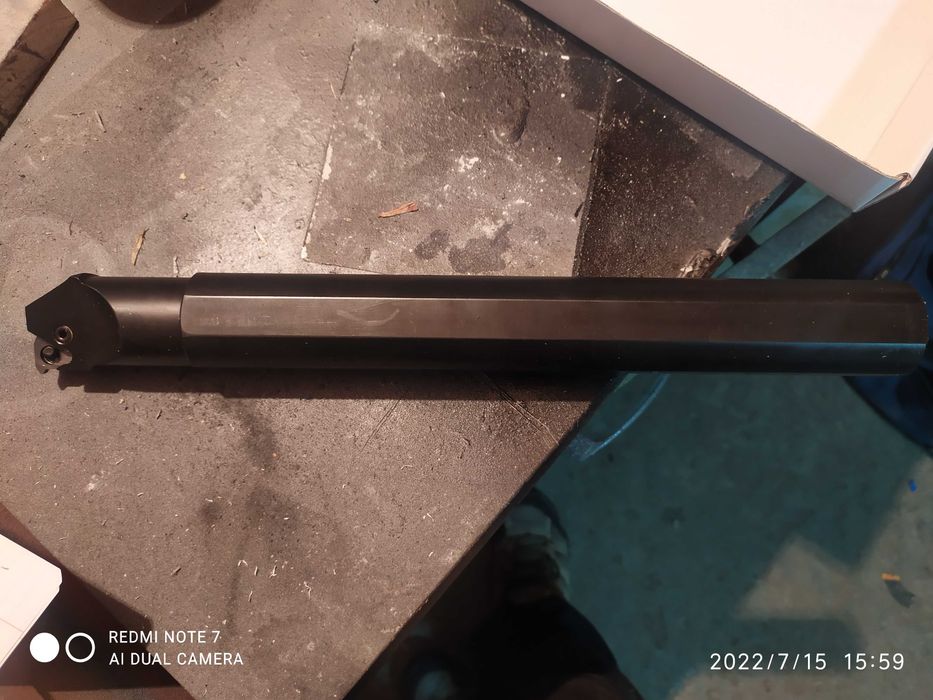

PAFANA Nóż tokarski składany do gwintowania S40U PIR-22

Charakterystyka:
System mocowania płytek - „P-K”. SYSTEM „P-K” - ujemna geometria noży.
W nożach tokarskich składanych do gwintu typu PER/L...16K możliwy jest montaż płytek otworowych do gwintów zewnętrznych o skoku do 3 mm (różnych producentów).
Odpowiednie ukształtowanie gniazda oraz system mocowania dźwignią kątową zapewnia prawidłowe ustalenie i zamocowanie płytek trójkątnych o długości boku 16 mm (IC=9,525 mm) niezależnie od ich grubości oraz średnicy otworu.

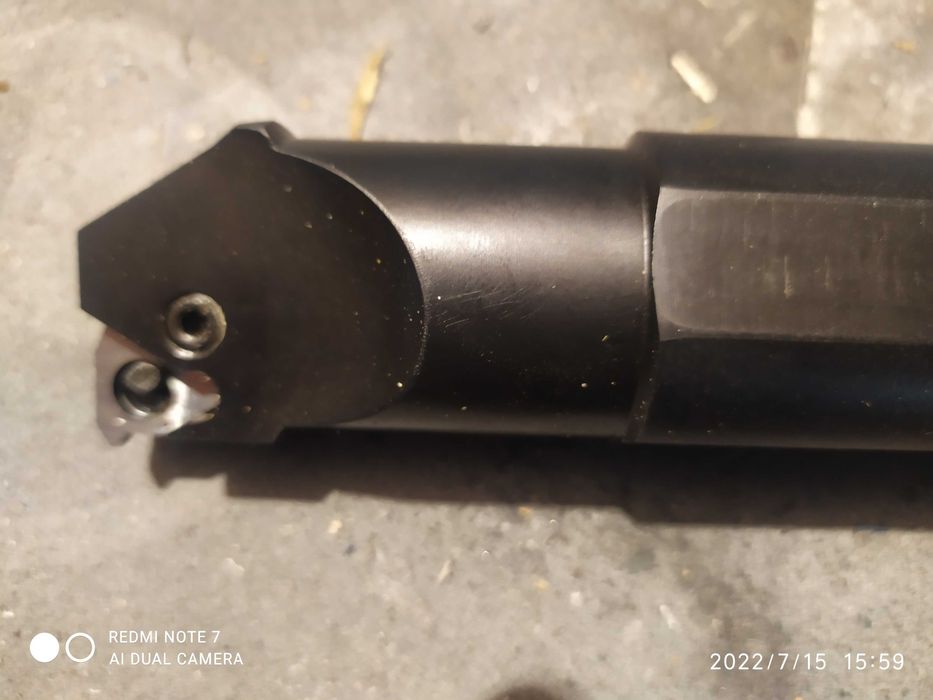

Nóż jest wyposażony w płytkę podporową pełniącą funkcję: - ochronną (w sytuacji katastroficznego zniszczenia płytki skrawającej), - korygującą (daje możliwość doboru odpowiedniej geometrii ostrza).

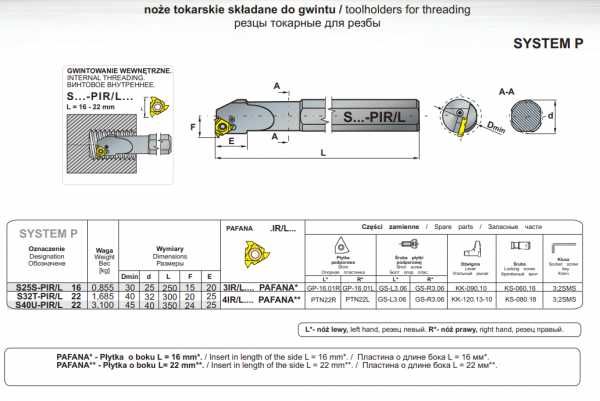

Wymiary:
Dmin 45
d 40
L 350
F 24
E 25
Płytka 4IR/L..
Wykorzystywany jest na tokarkach CNC i tokarkach konwencjonalnych.
