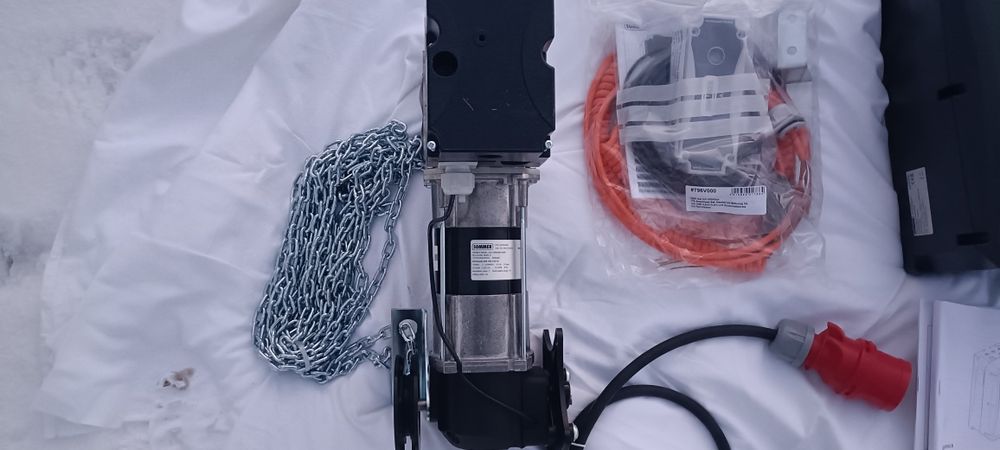

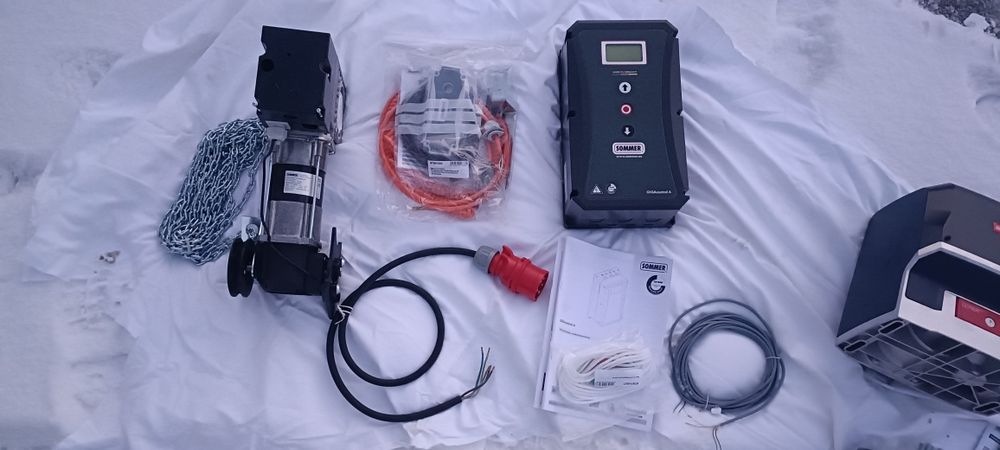

Zestaw zawiera:

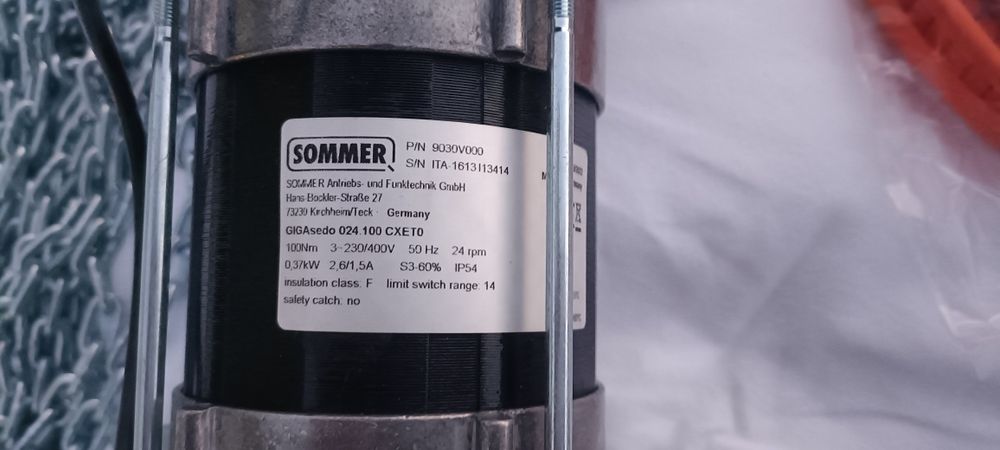

napęd nasadowy GIGAsedo CXETO; 24min-¹; 3N~400V; 0,37kW; 100Nm
elektroniczne wyłączniki krańcowe enkoder AWG KOSTAL

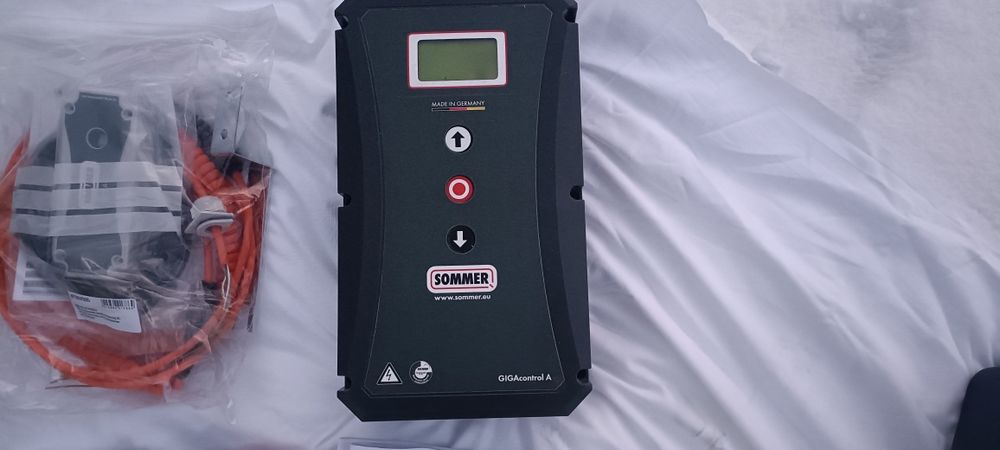

centralę sterującą GIGAcontrol A R3 LCD z przewodem zasilającym i wtyczką CEE
zintegrowane przyciski sterownicze w centrali GÓRA-STOP-DÓŁ
optyczną listwę bezpieczeństwa OSE krawędzi dolnej bramy - nadajnik + odbiornik
okablowanie systemowe centrala-napęd - 5mb
mechanizm awaryjnej obsługi ręcznej z łańcuchem 7mb
elementy montażowe
Parametry techniczne:

napięcie zasilania: 3N~400V, PE
częstotliwość robocza: 50Hz
moc silnika: 0,37kW
przekładnia zanurzona w oleju
średnica wału 25,4mm (1")
maksymalny ciężar bramy 300kg
zdawczy moment obrotowy 100Nm
zdawcza prędkość obrotowa 24min-¹
maksymalny moment oporowy 450Nm
maksymalna liczba załączeń na godzinę 20h-¹ (ED60% S3)

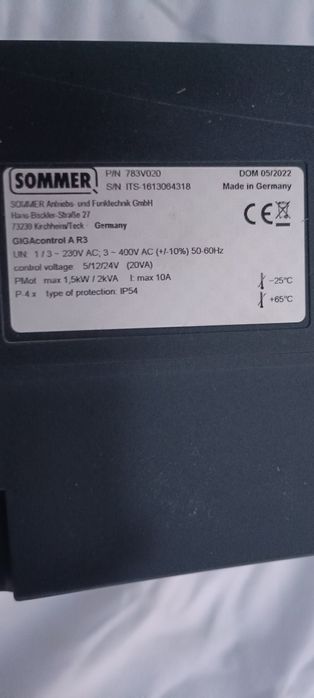

centrala GIGAcontrol A R3 z wyświetlaczem LCD
przewód zasilający z wtyczką CEE
zestaw OSE zabezpieczenie optyczne krawędzi dolnej bramy
okablowanie systemowe napęd-centrala 5mb
wymiary zewnętrzne centrali szer. x wys. x gł.: 200mm x 350mm x 135mm
wymiary zewnętrzne napędu szer. x wys. x gł.: 180mm x 437mm x 250mm
stopień ochrony: IP54
dopuszczalny zakres temperatur: -5°...+60°C
Funkcjonalność:

szybkie programowanie położeń krańcowych
programowalna zmiana kierunku obrotów silnika
regulacje i ustawienia parametrów z poziomu operatora z enkoderem AWG
wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
programowanie pozycji pośredniej
zintegrowane przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
sygnalizacja pracy i diagnozy za pomocą wyświetlacza LCD
ustawienie języka wyświetlacza LCD
automatyczne zamykanie po czasie 5-999s
automatyczne zamykanie po FOTO
programowalne 3 wyjścia przekaźnikowe
programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
Funkcje dodatkowe:

data i zegar czasu rzeczywistego
licznik cykli roboczych bez możliwości resetowania
licznik cykli serwisowych z możliwością programowania
rejestr pamięci błędów
monitorowanie mechanicznej blokady bramy
programowalne wejście sterujące ppoż (RWA)
wejście radioodbiornika systemowego
wejście zegara sterującego
Zastosowanie:

bramy segmentowe
bramy przemysłowe
