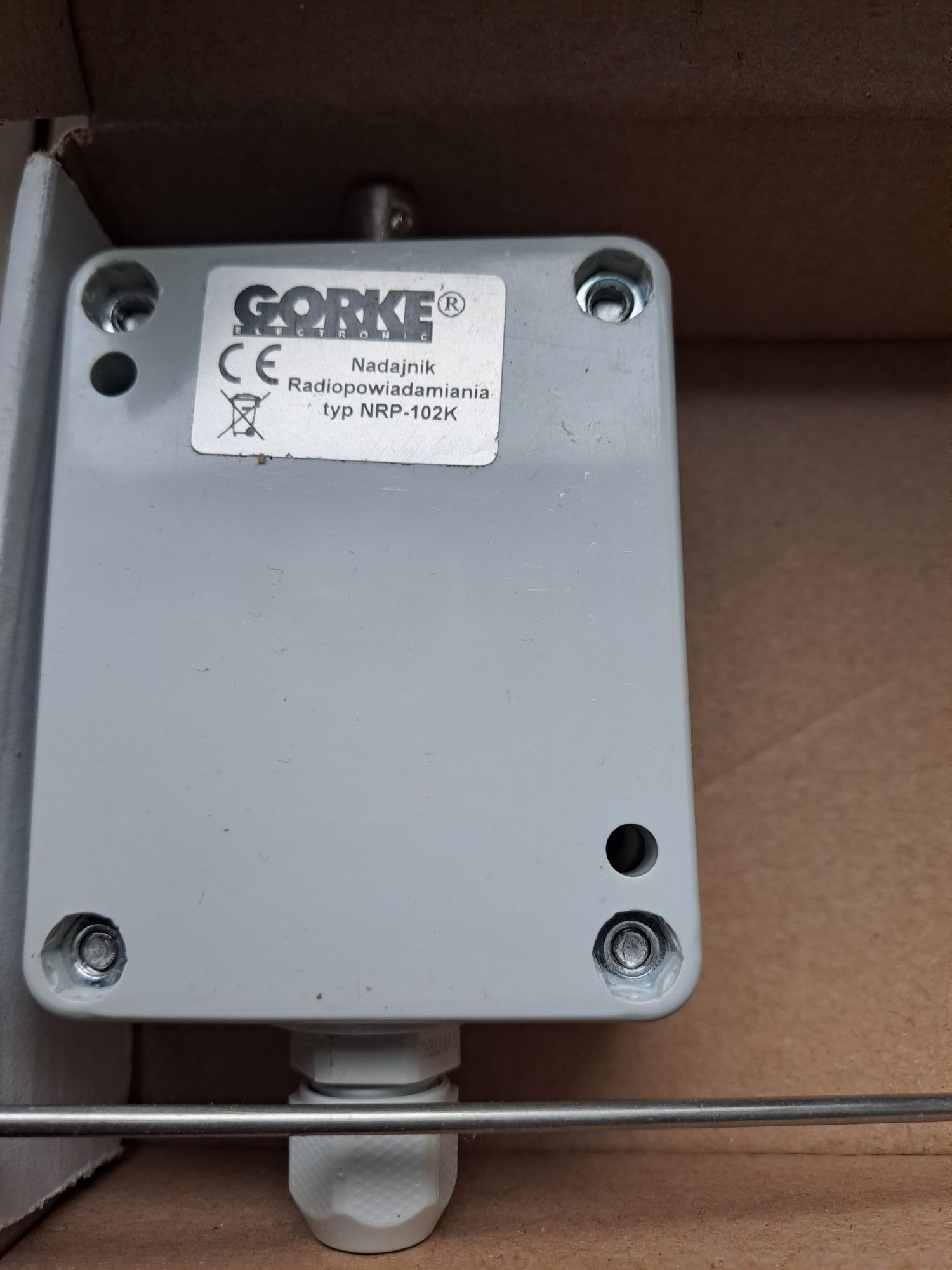

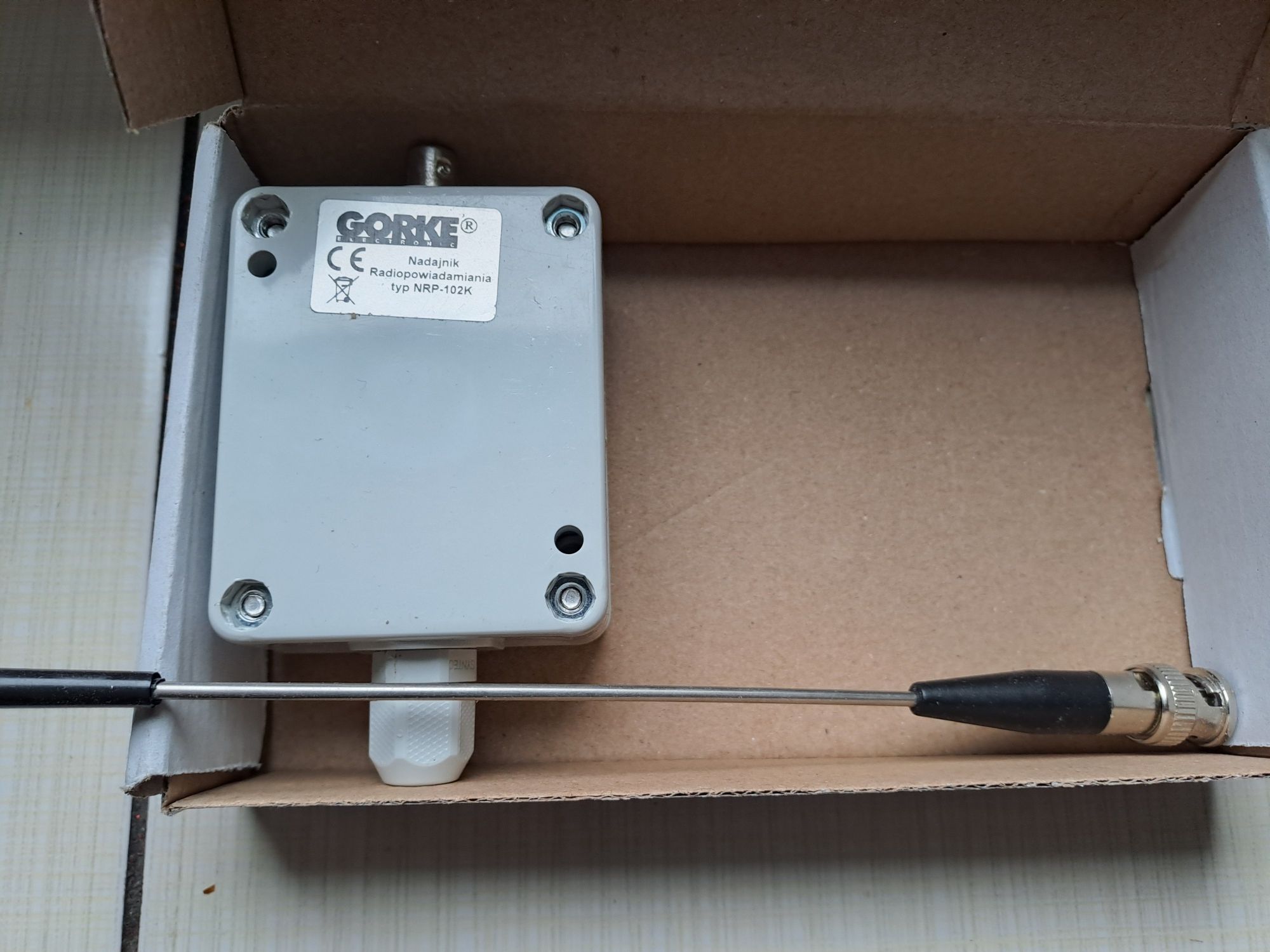

Nowy nadajnik Gorke 2-kanałowy NRP-102K z kontrolą łącza.

Nadajnik radiopowiadomienia NRP-102 K2 kanałowy z kontrolą łącza

Stacjonarny nadajnik NRP-102K przewidziany jest do współpracy z odbiornikiem RP10-2K. Tak zbudowany zestaw pozwala przesłać drogą radiową informacje o stanie przekaźników nadajnika, krótko mówiąc powiadamia o stanach alarmowych na oddalonych obiektach. Radiopowiadomienie z kontrolą łącza może pracować w dwóch trybach.

Tryb centralkowy
Tryb przewidziany do sytuacji gdy sygnały alarmowe z oddalonych obiektów mają być przekazywane do centrali alarmowej - radiopowiadomienie pełni rolę łącza pomiędzy obiektami a centralą alarmową. Przekaźnik w odbiorniku RP10-2K odwzorowują stan wejść w nadajnikach. Pojawienie się stanu alarmowego na dowolnym z obiektów powoduje zadziałanie odpowiedniego przekaźnika, a po zaniku stanu alarmowego przekaźnik zostanie wyłączony. Każdy z nadajników wysyła sygnały informujące o kontroli łącza, kontroli zasilania i stanach alarmowych na 2 wejściach.

Wejście alarmowe K1 i K2
Zwarcie wejścia K1 w nadajniku odpowiada wyłączeniu przekaźnika K1 w odbiorniku a tym samym zwartym stykom K1 wyprowadzonym na listwę zaciskową. Rozwarcie wejścia K1 powoduje zadziałanie przekaźnika K1 i rozwarcie styków K1. Zadziałanie przekaźnika jest sygnalizowane świeceniem diody LED. Każda zmiana stanu wejścia powoduje natychmiastowe wysłanie informacji o aktualnym stanie urządzenia. Transmisja jest wysyłana 2 razy w odstępach kilku sekundowych. Działanie wejścia K2 jest identyczne jak K1.

Kontrola łącza
Z każdego nadajnika w odstępach co max 10min wysyłane są sygnały testowe. W przypadku gdy odbiornik nie odbierze żadnego sygnału z danego nadajnika przez okres 30 min, zostanie to zasygnalizowanie jako brak łącza i zadziała przekaźnik KONTROLA ŁĄCZA, a styki wyprowadzone na listwę zaciskową zostaną rozwarte. Po odebraniu przez odbiornik sygnału testowego lub alarmowego (z nadajnika zaprogramowanego do danego łącza) zostanie wyłączony przekaźnik KONTROLA ŁĄCZA i styki zostaną zwarte.

Kontrola zasilania
Napięcie zasilające nadajnik jest kontrolowane i jego obniżenie poniżej wartości krytycznej powoduje w odbiorniku rozwarcie styków odpowiedniego przekaźnika oraz zaświecenie się diody LED. Wartość napięcia krytycznego dla nadajnika bateryjnego wynosi 6.7V, a dla nadajnika zewnętrznie zasilanego 11V. Nadajnik bateryjny od momentu wystąpienia stanu krytycznego zachowuje swoje standardowe parametry (np. zasięg) przez okres od kilku dni do kilku tygodni w zależności od rodzaju stosowanych baterii oraz ilości wysłanych sygnałów alarmowych. Przywrócenie napięcia zasilającego do poziomu powyżej wartości krytycznej powoduje wyłączenie przekaźnika (zwarcie styków) i wyłączenie diody LED.

Tryb samodzielny
Pozwala nadzorować stany alarmowe w oddalonych obiektach, a obydwa kanały w każdym z nadajników mogą mieć status "informacyjny" lub "alarmowy". Wystąpienie stanów alarmowych na dowolnym z kontrolowanych obiektów pobudza odpowiedni przekaźnik w odbiorniku i stan ten jest sygnalizowany aż do ręcznego skasowania.

zasięg: do 1km
2-kanałowy
kontrola łącza
system zbudowany w oparciu o ten nadajnik i dedykowany mu odbiornik typ RP-102K kontroluje dwa stany alarmowe, zasilanie nadajnika i łącze radiowe z każdego obiektu
współpraca - tylko z odbiornikiem RP10-2K
typ stacjonarny
moc nadawcza 10 mW
napięcie zasilania:
znamionowe 12 V DC
maksymalne 10-15 V DC
max obciążenie sabotażu 50 mA/ 12 V DC
pobór prądu:
spoczynkowy 2,5 mA
maksymalny 12 mA
ilość wejść 4 (2 wejścia niezależne sterowane)
liczba transmisji 2 z losowym odstępem czasowym
temperaturowy zakres pracy -20 do +40 ° C
stopień ochrony IP 67
gniazdo antenowe BNC 50 Ohm
wymiar (mm) 76*61*33
współpraca odbiornik RP-102K
zasięgi pracy 1000(m)
