Multiswitch Opticum OMS 5/8 PRO-TRQ

Multiswitch przeznaczony jest
do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T2.

Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych, oraz brak zjawiska utleniania.

Multiswitch automatycznie rozpoznaje
rodzaj sygnału jaki będzie przekazywany do tunerów.

W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m i konwertera Quattro oraz antenę telewizji naziemnej.

Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych.

Zasilanie multiswitcha odbywa się
za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.

MultiSwitch OPTICUM 8 Wyjść 5x8 OMS 5/8 PRO-TRQ Regulacja 15 dB Kod producenta OMS 5/8 PRO TRQ
Multiswitch wyposażony jest w regulację tłumienia sygnału telewizji naziemnej
Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji:

satelitarnej DVB-S2, np. Hotbird lub Astra
naziemnej DVB-T2
Urządzenie umożliwia odbiór programów z jednego satelity i podłączenie do 8 tunerów satelitarnych.

Specyfikacja techniczna:
Zakres częstotliwości SAT 50-2200 MHz
Zakres częstotliwości TER 47-862 MHz
Wzmocnienie SAT 950-2150 MHz 2 dB
Wzmocnienie TER 47-862 MHz 4 dB
Separacja SAT do TER 30 dB
Separacja TER do SAT 28 dB
Separacja między polaryzacjami H V 25 dB
Maksymalny poziom wyjściowy SAT 95 dBuV
Maksymalny poziom wyjściowy TER: 85 dBuV
Impedancja wejść/wyjść 75 Ohm
Przełączanie polaryzacji/pasma 13V 18V 13V 22kHz-18V 22kHz
Zasilanie z sieci: 230V AC 50Hz
Temperatura pracy 0. 55 °C
Wymiary 175 133 54 mm (realne wymiary
Urządzenie umożliwia odbiór programów z jednej satelity i podłączenie
do 8 tunerów satelitarnych.

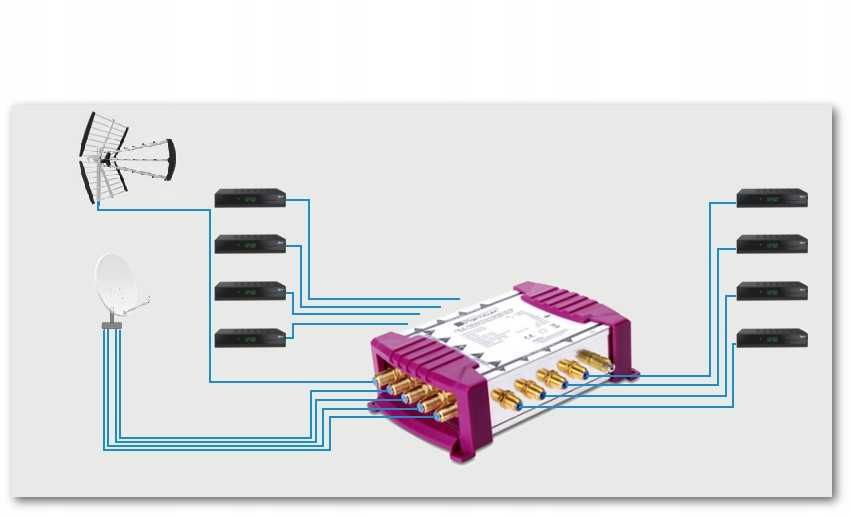

Poniżej schemat podłączenia anteny Satelitarnej i anteny Naziemnej DVBT2 do Multiswitcha
ilość odbierających Tunerów TV zależy od modelu multiswitcha.

W zestawie
Multiswitch Opticum OMS 5 8 PRO-TRQ
Zasilacz sieciowy
Klucz do wkręcania złącza F
