Przedmiotem sprzedaży jest ;

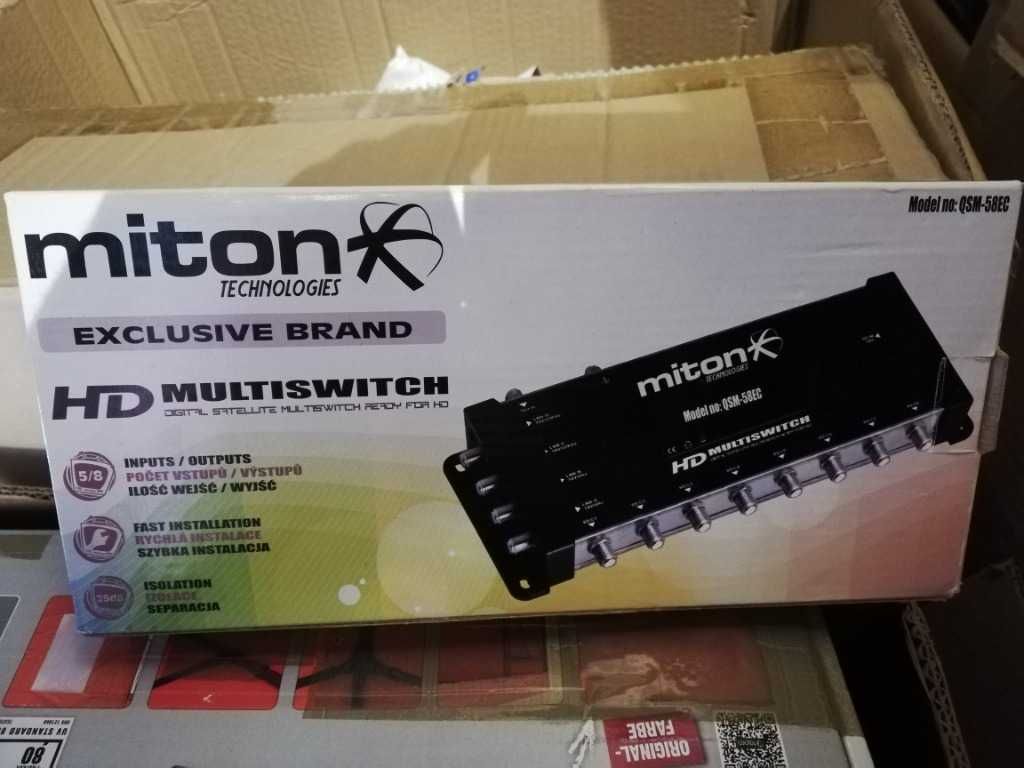

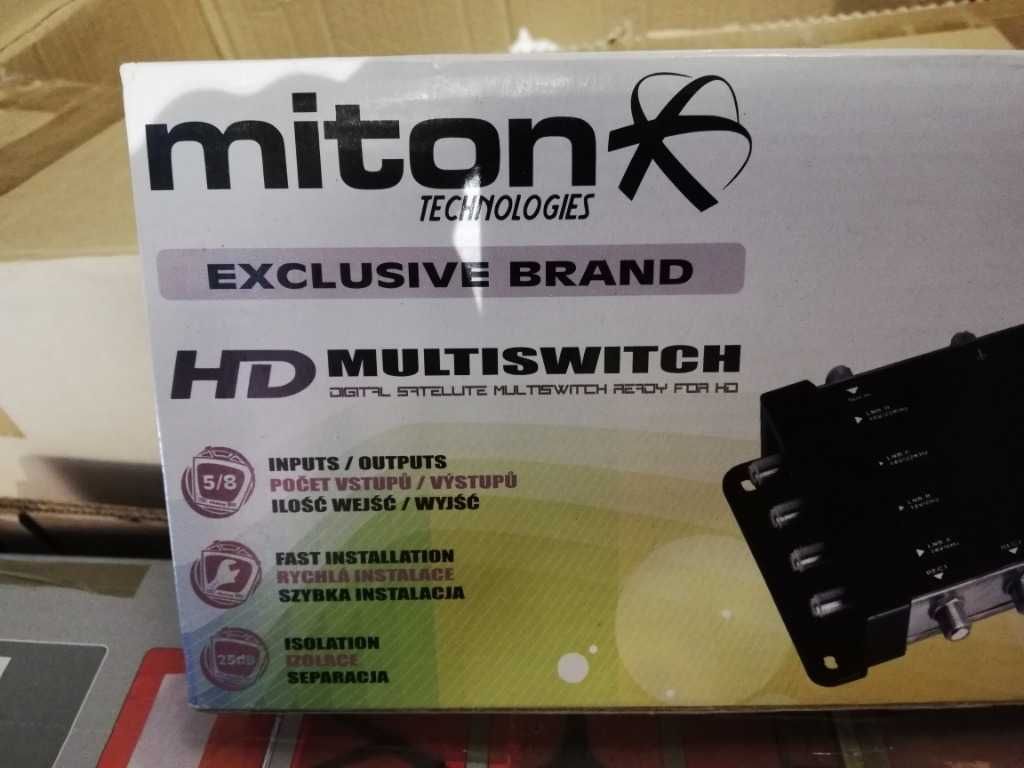

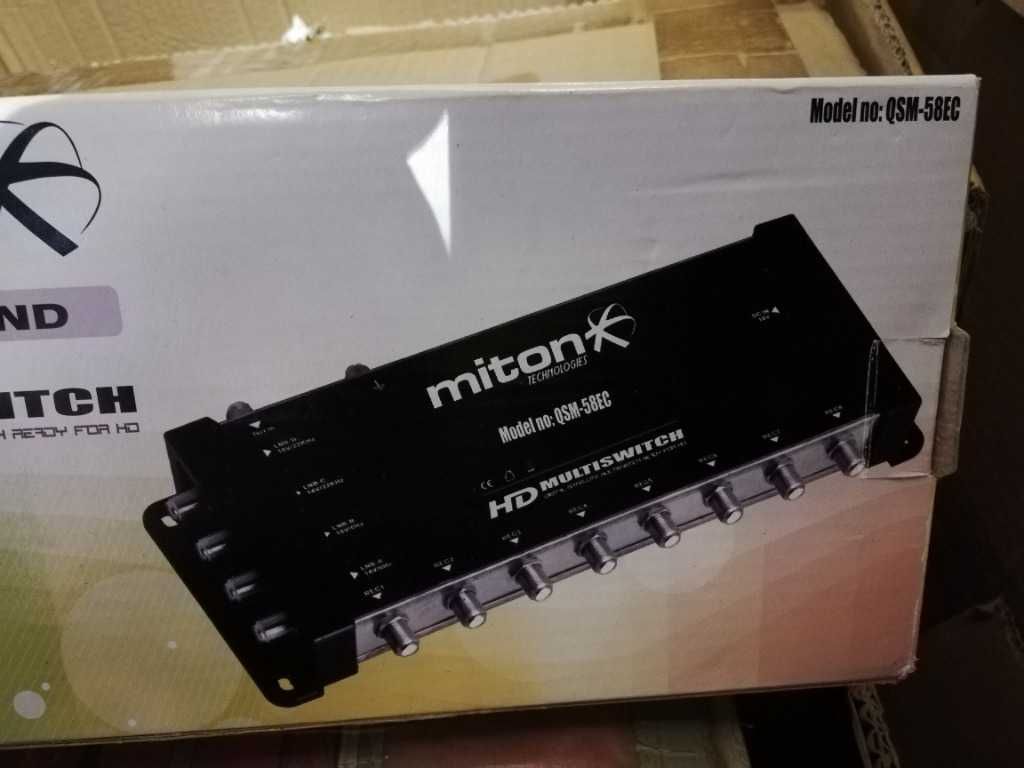

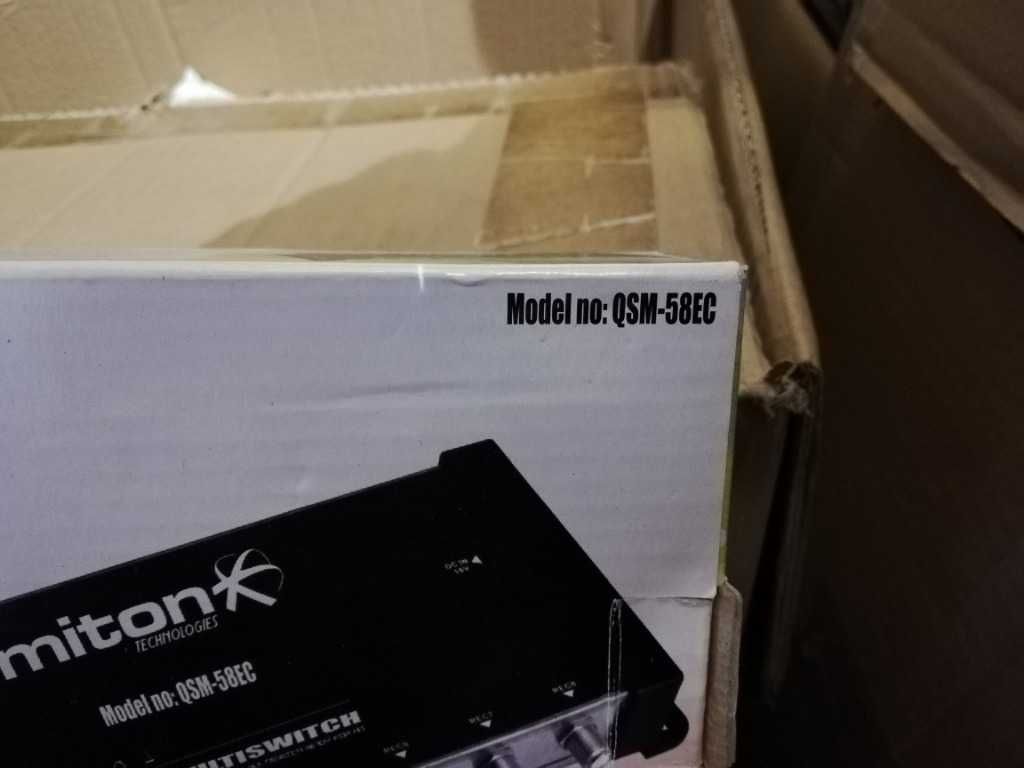

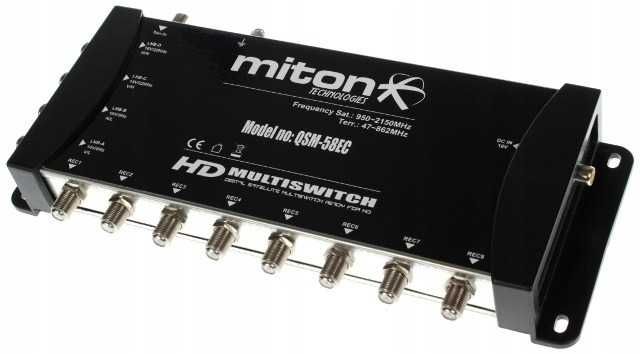

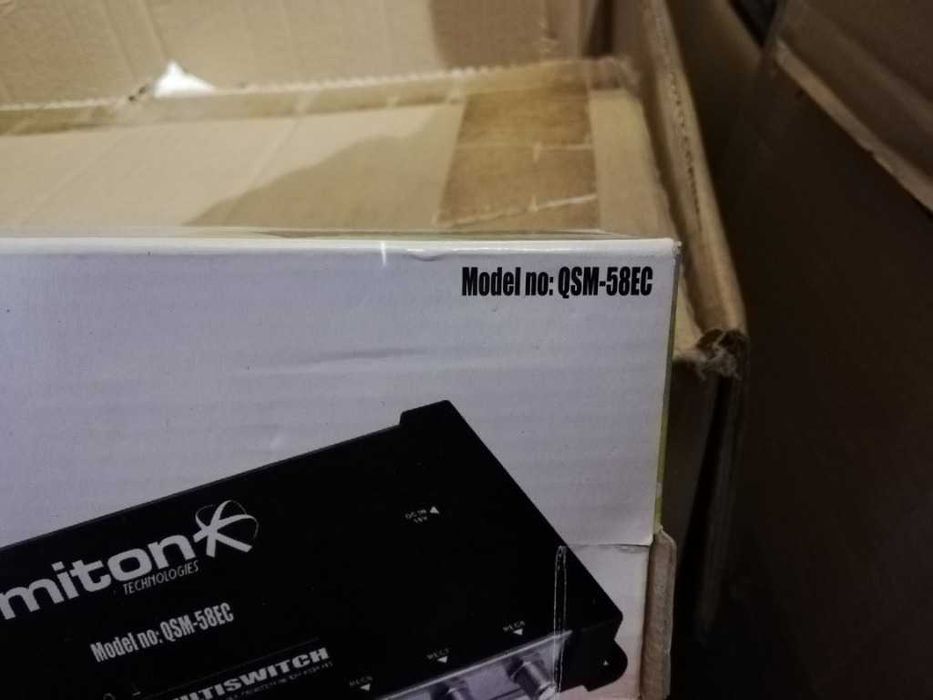

MULTISWITCH MITON QSM-58EC wraz z zasilaczem * dodatkowy konwerter Quattro

Multiswitch posiada ! 5 WEJŚĆ / 8 WYJŚĆ

OPIS PRODUKTU

Multiswitch przeznaczony jest do budowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej i naziemnej. Sygnał z czterech wyjść konwertera quattro doprowadzamy do odpowiednich wejść w multiswitchu, opcjonalnie, do wejścia naziemnego, oznaczonego jako ANT wprowadzamy sygnał z anteny naziemnej. Przy takim połączeniu na każdym wyjściu z multiswitcha wyprowadzony jest sygnał zarówno satelitarny jak i naziemny. Aby go później rozdzielić wystarczy dowolne gniazdo końcowe z wbudowanym separatorem, np. SSD 4-00.

SPECYFIKACJA TECHNICZNA

Parametr
Blok naziemny
Blok Satelitarny
Zakres częstotliwości
5-860(MHz)
950-2150 (MHz)
Tłumienie
5(dB)
3(dB)
Poziom sygnału wejściowego
85(dBuV)
100(dBuV)
Ilość wejść/ilość wyjść
5/8
Separacja sygnału wejściowego
25 (db)
Temperatura pracy
-20...60 ° C
Wymiary
263 x 102 x 37 mm

Przy podłączeniu konwertera typu Quattro do poszczególnych wejść w multisitchu należy zwrócić uwagę na odpowiednie przyporządkowanie złącz LOW BAND i HIGH BAND oraz polaryzacji H (poziomej - horyzontalnej) i V (pionowej - wertykalnej) do wyjść z samego konwertera. Do wyjść z multiswitcha możliwe jest podłączenie wielu odbiorników satelitarnych i naziemnych. Multiswitch automatycznie dopasowuje rodzaj sygnału jaki będzie przekazywany do danego odbiornika. Do przyłączenia sygnałów do urządzenia należy stosować przewody antenowe możliwie najwyższej jakości, spełniające odpowiednie normy techniczne umożliwiające prawidłową pracę urządzenia i długą trwałość instalacji.

STAN JAK NOWY ! Nieużywany !
