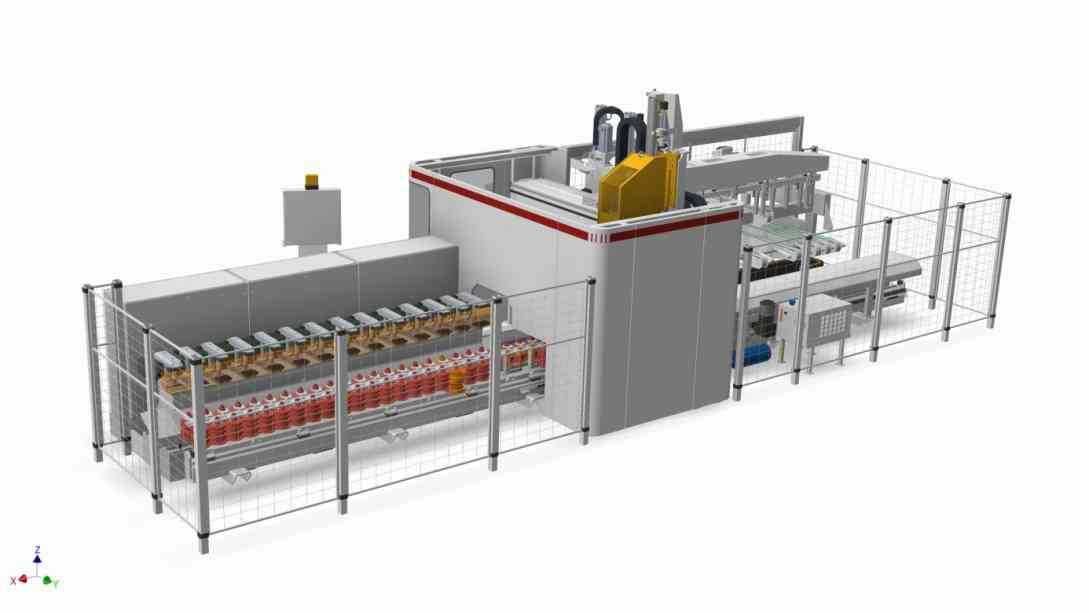

Zautomatyzowana maszyna do produkcji okien i drzwi drewnianych zgodna z ideą Przemysłu 4.0.
Praca maszyny w trybie bezobsługowym. Każdy element wyprodukowany przez urządzenie gotowy jest do montażu / klejenia / malowania. Brak konieczności dalszej obróbki stolarskiej. Sterowanie oprogramowaniem CAD/CAM w trybie online.

Dane techniczne:

Rok produkcji: maszyna nowa
Osiowość wrzeciona głównego: 5 osi
Konstrukcja nośna dla wrzeciona: brama
Norma CE.

Zakres pracy:
Długość minimalna: 200 mm
Długość maksymalna: 3 500 mm (opcja dodatkowa - wydłużenie zakresu pracy)
Długość maksymalna dla obróbki 2 elementów: 1 800 mm
Szerokość minimalna: 35 mm
Szerokość maksymalna: 200 mm
Wysokość minimalna: 17 mm
Wysokość maksymalna: 140 mm
Masa maksymalna: 200 kg

Sterowanie:
Klasa komputera sterującego: przemysłowy
Ekran dotykowy: LCD
Średnica ekranu: 21,5 ``
Funkcja dotykowego ekranu: Tak
System operacyjny: Windows 10
Bezprzewodowy czytnik kodów kreskowych.
Mobilny panel sterowania dla wygodnej pracy.

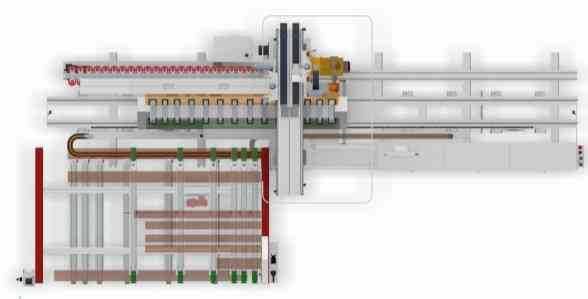

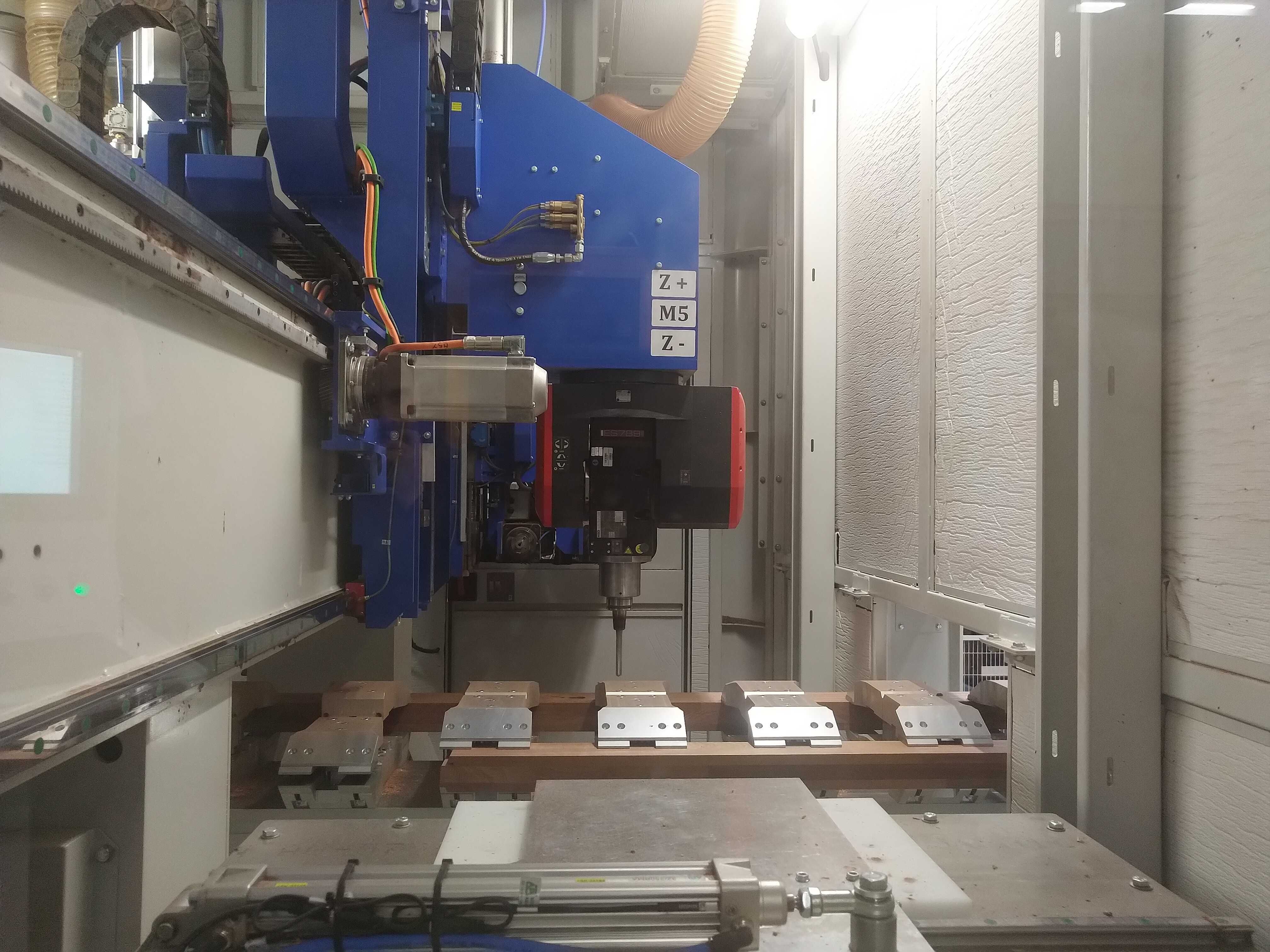

Oznaczenie na schemacie: M5
frezowanie i obróbka pod dowolnym kątem.
Ilość osi: 5
Moc silnika: 15 kW
Uchwyty narzędziowe: HSK F 63
Długość maksymalna narzędzia przy położeniu pionowym: 170mm
Masa maksymalna narzędzia: 5.5 kg
Chłodzenie wrzeciona: cieczą

Wymiennik narzędzi nr 1:
Oznaczenie na schemacie: R1
Rodzaj wymiennika: liniowy
Zamontowanie wymiennika: z boku maszyny
Pojemność: 50 narzędzia
Osłona narzędzi przed pyłami chroniąca w czasie pracy wrzeciona głównego.

Ramię załadowcze:
Ramie zamontowane na bramie nośnej. Wyposażone w specjalistyczne chwytaki
służące do załadunku i rozładunku materiału.
Załadunek lameli ze stołu załadowczego na stół obróbczy. Bazowanie przed mocowaniem
w chwytakach stołu obróbczego. Przełożenie ramiaka z prawej na lewą stronę w stole
obróbczym. Rozładunek ze stołu obróbczego na bufor magazynowy.

Stół obróbczy:
Zaprojektowany ze stali i aluminium. Przygotowany do obróbki z dużymi prędkościami.
Długość obróbcza maksymalna: 3 500 mm
Ilość chwytaków: 14 sztuk

Stół załadowczy i rozładowczy dla automatyki pracy.
