WAŻNE — przeczytaj przed zakupem:

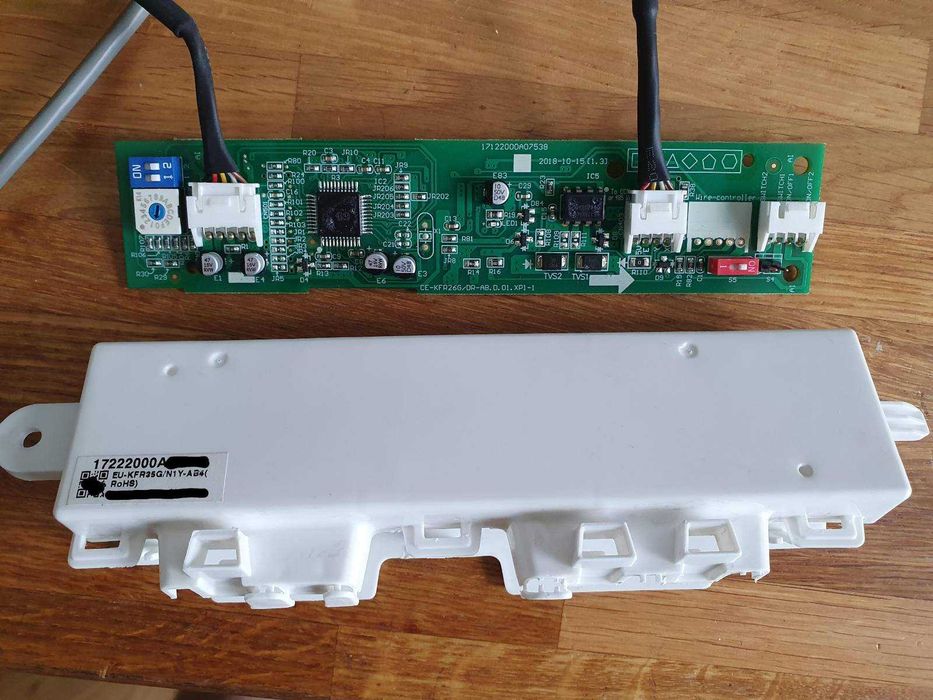

Kupujesz dokładnie to, co widać na zdjęciach — komplet: obudowa + płytka główna modułu + płytka/złączka interfejsu XYE. Numery katalogowe wydrukowane na naklejkach fabrycznych mogą być niespójne z numerem modelu na obudowie i na samej płytce — to normalna cecha produkcji OEM tego typu podzespołów (jedna platforma elektroniki obsługuje kilka wariantów mocy/serii jednostek). Numery seryjne zostały celowo pominięte w opisie. Przed zakupem porównaj oznaczenia z Twoim egzemplarzem z klimatyzatora — dopasowanie weryfikuj po oznaczeniu modelu, nie po marce urządzenia.
Stan

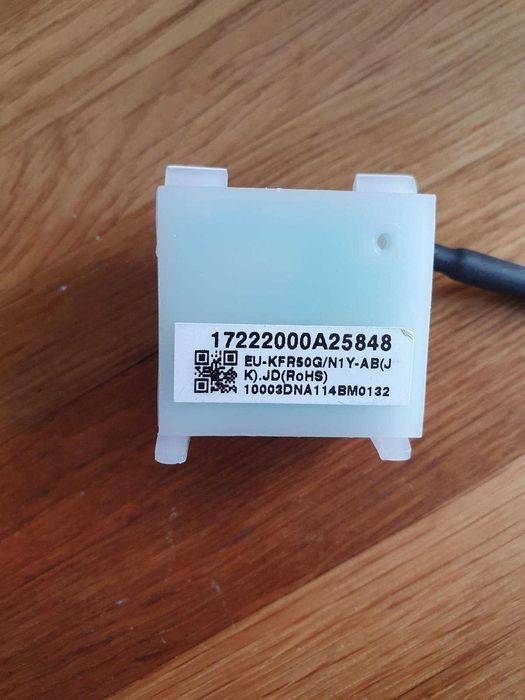

Nieużywane, fabrycznie nowe. W zestawie: obudowa (housing), płytka główna modułu, płytka/złączka interfejsu XYE.

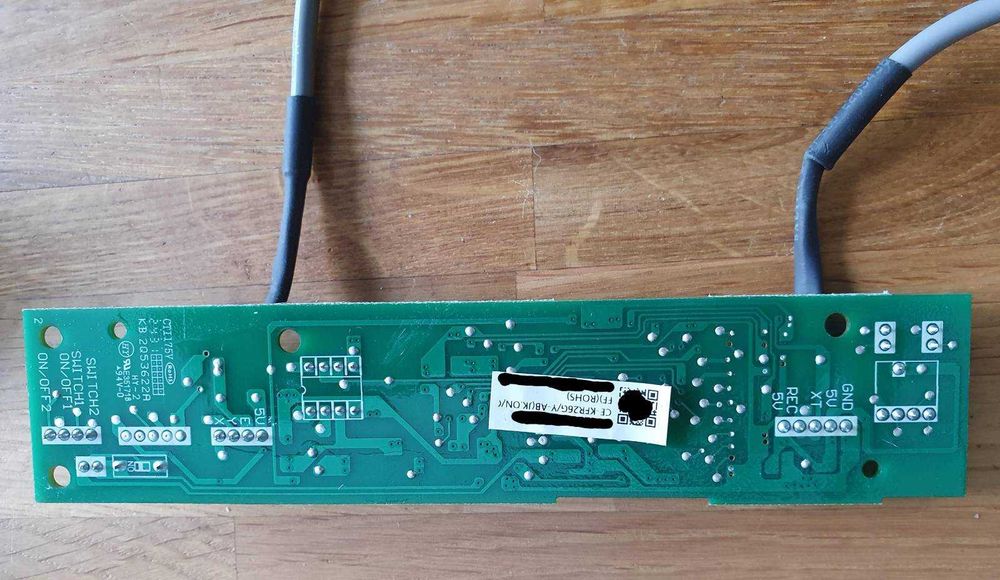

Oznaczenia widoczne na egzemplarzu (z płytek/obudowy):
• CE-KFR26G/Y-ABUK.ON/OFF
• CT1175V, KB 2Q53622A, HY-2
• EU-KFR35G/N1Y-AB4 (oznaczenie na obudowie)
• CE-KFR26G/DR-AB.D.01.XPI-1 (oznaczenie na płytce wewnątrz obudowy)
Co to jest i do czego służy
Rozszerz możliwości swojego systemu klimatyzacji z modułem MFBR IMOTO
Moduł multifunkcyjny MFBR IMOTO to klucz do pełnej kontroli i integracji klimatyzatora Imoto z innymi systemami w budynku. Kompatybilny z jednostkami wewnętrznymi generacji „X”, moduł ten otwiera nowe możliwości sterowania i monitorowania, zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych. Dzięki niemu klimatyzacja staje się elementem inteligentnego domu lub budynku, dostosowując się do indywidualnych potrzeb i zapewniając optymalny komfort.
Funkcjonalność i zastosowanie
Moduł MFBR IMOTO wyposażony jest w styk bezpotencjałowy ON/OFF oraz port komunikacji RS485, co umożliwia podłączenie dodatkowych urządzeń i integrację z systemami zewnętrznymi. Możliwości te obejmują:
• Sterowanie centralne: Integracja z systemami BMS (Building Management System) Modbus pozwala na scentralizowane zarządzanie klimatyzacją w całym budynku.
• Sterowanie tygodniowe: Podłączenie sterownika tygodniowego Sava WM umożliwia programowanie pracy klimatyzatora zgodnie z harmonogramem, optymalizując zużycie energii.
• Sygnalizacja alarmowa: Wyjście do centrali alarmowej zapewnia dodatkowe bezpieczeństwo i informuje o ewentualnych awariach lub nieprawidłowościach w działaniu klimatyzatora.
• Zdalne sterowanie: Możliwość podłączenia modułu WiFi (dostępnego oddzielnie) rozszerza funkcjonalność o zdalne sterowanie klimatyzacją za pomocą smartfona lub tabletu.
• Dry Contact: Współpraca z modułem Dry Contact RDCX pozwala na integrację z zewnętrznymi systemami sterowania i automatyki.
W zestawie z modułem znajdują się również obudowy płytki do zabudowy pod panelem IMOTO oraz przewody potrzebne do podłączenia.
Elastyczność konfiguracji i montażu
Moduł MFBR IMOTO oferuje szerokie możliwości konfiguracji, dostosowane do różnych potrzeb instalacyjnych:
• Adres sieciowy: Przełączniki obrotowe ENC3 oraz DIP F1 pozwalają na ustawienie adresu sieciowego w zakresie 64 adresów, co umożliwia integrację z różnymi systemami BMS.
• Tryb pracy styków ON/OFF: Możliwość wyboru sposobu podłączenia styków ON/OFF (przez zaciski SWITCH1/SWITCH2 lub ON-OFF1/ON-OFF2) wpływa na możliwość sterowania klimatyzatorem za pomocą pilota podczas wyłączenia za pomocą styków.
• Przełącznik S5: Umożliwia wybór funkcji – BMS/Sava WM lub Drycontact – co zapewnia elastyczność w dostosowaniu modułu do konkretnych wymagań instalacji.
Montaż modułu jest prosty i intuicyjny, a dedykowane obudowy zapewniają estetyczny wygląd i ochronę przed uszkodzeniami. Wystarczy otworzyć panel przedni jednostki wewnętrznej, odkręcić panel wyświetlacza i podłączyć adapter płyty MFBR do odpowiedniego złącza.
Kompatybilność / pod jakimi markami występuje
Ta sama platforma elektroniki (fabryka Midea, magistrala XYE) sprzedawana jest pod różnymi nazwami handlowymi, w zależności od marki końcowej urządzenia:
• Rotenso — Moduł multifunkcyjny MFBR (warianty: IMOTO, ANERU XYE, MIRAI, VERSU X — w zależności od serii jednostki wewnętrznej)
• Midea — płyty/moduły oznaczane wewnętrznie jako seria KFR26G / KFR35G (np. CE-KFR26G/BP2N1Y-AB, EU-KFR26G/N1Y-AB i podobne warianty)
• Carrier — jednostki na tej samej platformie (np. modele serii 38MARB/40MBAB, opisywane jako rebrandowane jednostki Midea z terminalami XYE)
• FrigoLine
• Mundo Clima
• Cooper & Hunter (C&H)
• Senville
• Actron Air
Uwaga: dokładny numer katalogowy zamiennika różni się między dystrybutorami nawet dla identycznej fizycznie płytki — to efekt braku jednolitego cross-referencingu w tej branży, nie błąd w tym ogłoszeniu.

Posiadam 6 sztuk, cena jednej 150 zł
