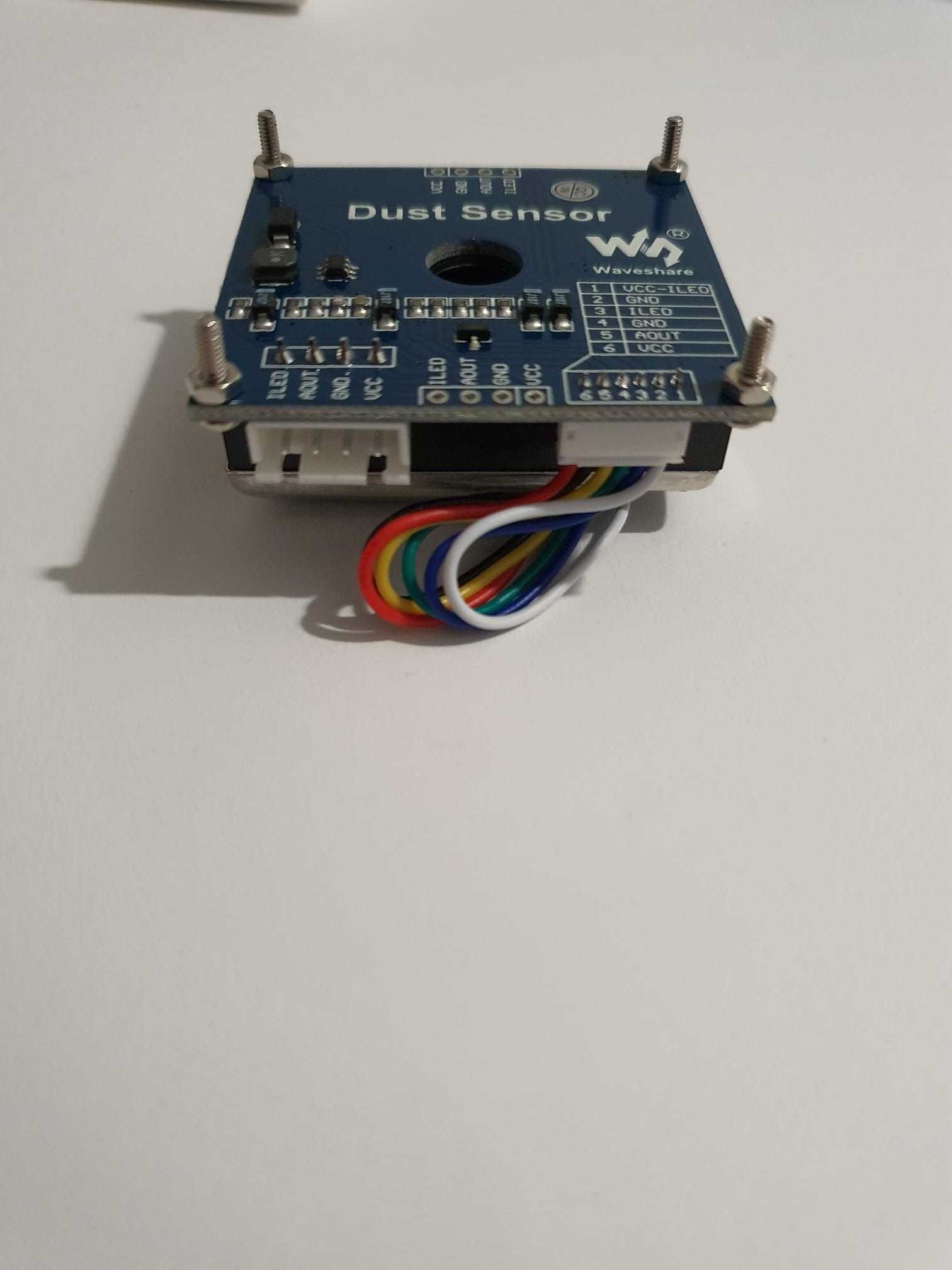

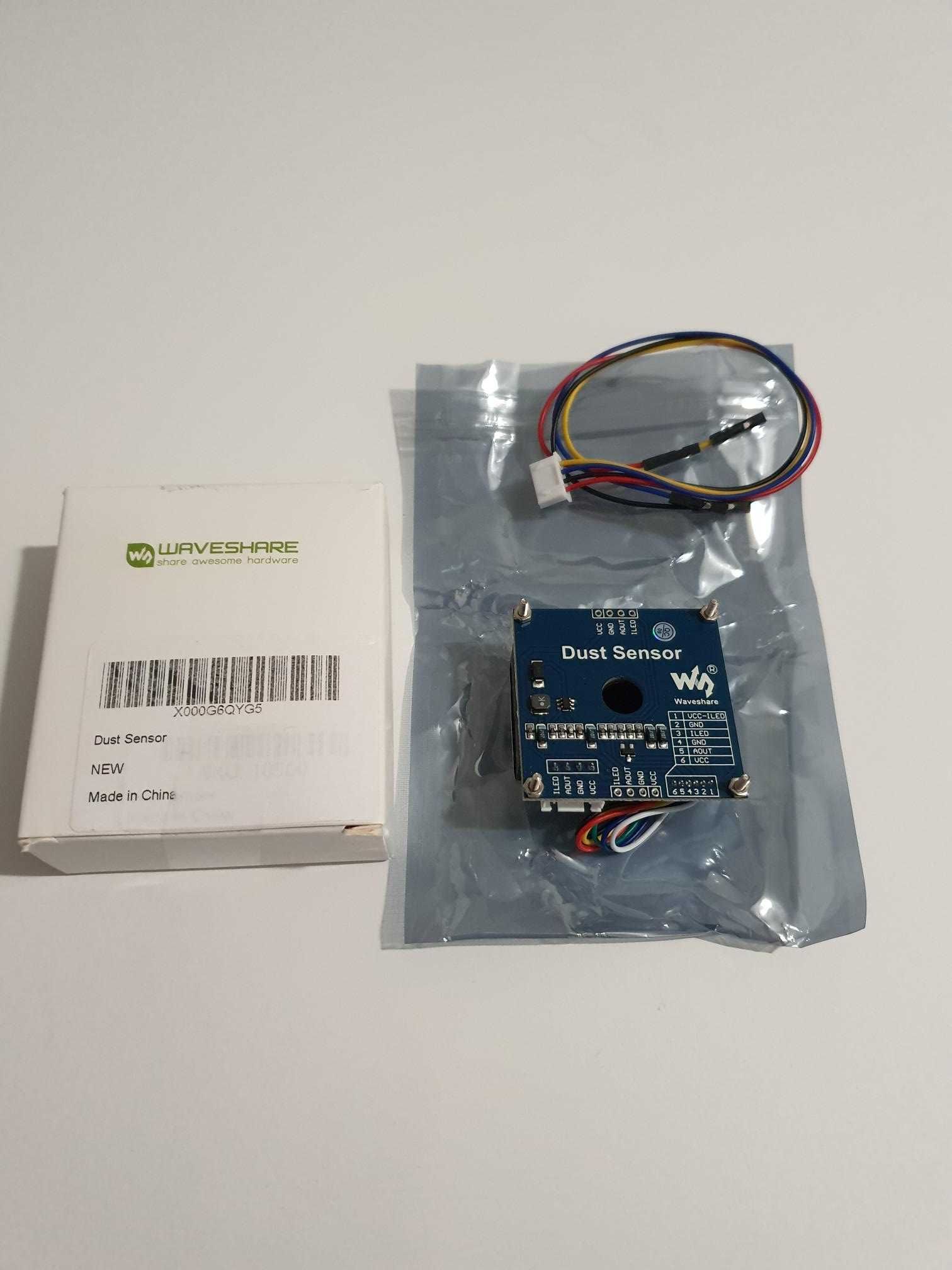

Moduł czujnika kurzu Waveshare z wbudowanym Sharp GP2Y1010AU0F do pomiaru PM 2.5 oczyszczacz powietrza, monitor klimatyzatora.

Wbudowany Sharp GP2Y1010AU0F, wykrywający drobne cząstki o średnicy większej niż 0,8, nawet takie jak dym papierosowy
Niski pobór mocy, analogowe napięcie wyjściowe, poziom wyjściowy jest liniowy w zależności od gęstości pyłu
Wbudowany obwód podwyższania napięcia obsługujący szeroki zakres zasilania
Czułość: 0,5 V/(100 ug/m3).

* Wbudowany Sharp GP2Y1010AU0F, wykrywający drobne cząstki o średnicy większej niż 0,8 um, nawet takie jak dym papierosowy
* Niski pobór mocy, analogowe napięcie wyjściowe, poziom wyjściowy jest liniowy w zależności od gęstości pyłu
* Wbudowany obwód zwiększania napięcia obsługujący szeroki zakres zasilania

Dane techniczne

* Czułość: 0,5 V/(100 ug/m3)
* Zakres pomiarowy: 500 ug/m3
* Moc: 2,5 V ~ 5,5 V
* Prąd roboczy: 20mA (maks.)
* Temperatura pracy: -10C ~ 65 C
* Temperatura przechowywania: -20 C ~ 80 C
* Czas życia: 5 lat
* Wymiary: 63,2 mm × 41,3 mm × 21,1 mm
* Rozmiar otworów montażowych: 2,0 mm
* Rozmiar otworu wentylacyjnego: 9,0 mm

Aplikacje

* Odświeżacz powietrza
* Klimatyzator
* Monitor powietrza
* Detektor PM2,5

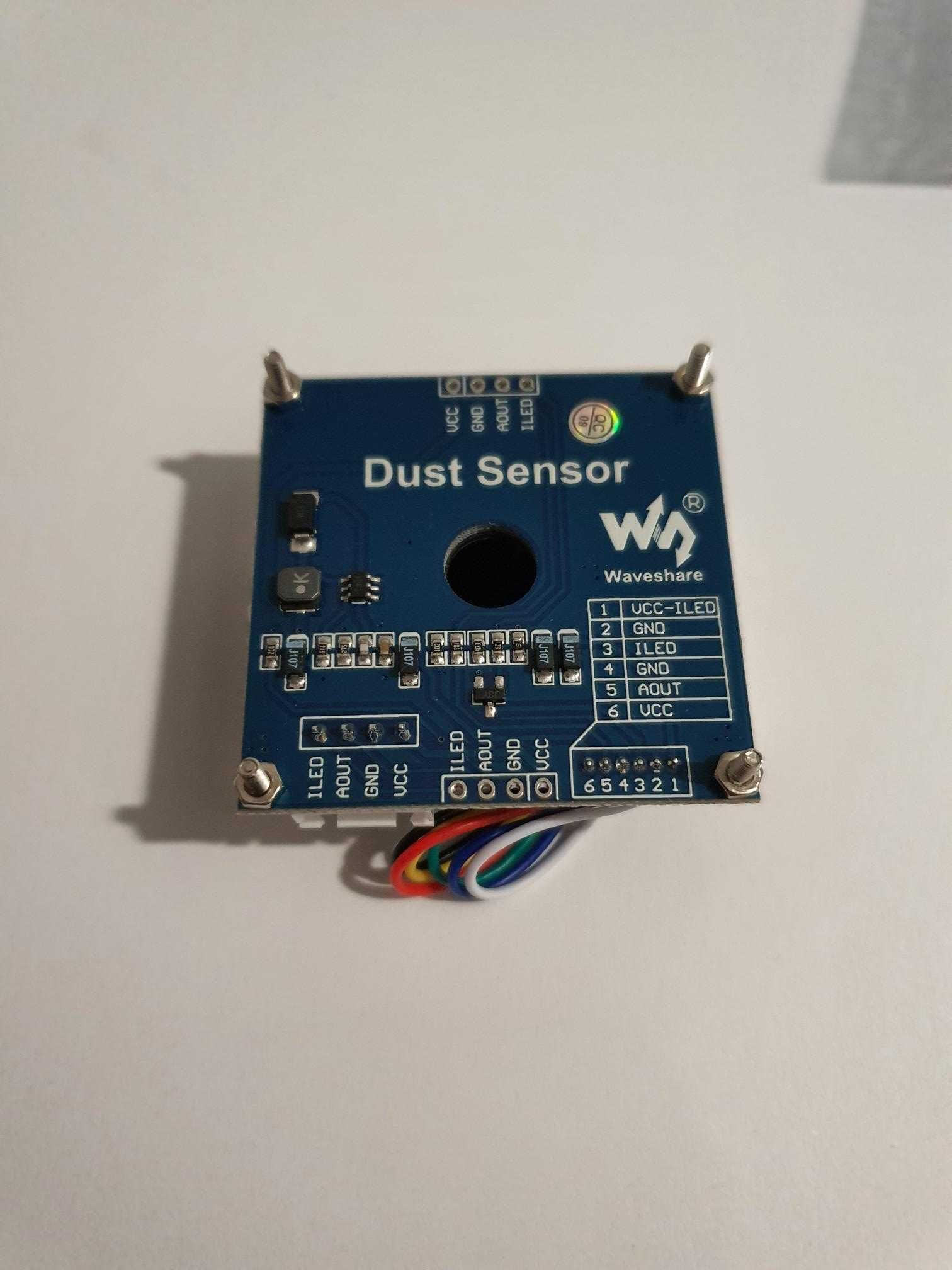

W przypadku pracy z MCU:
* VCC - 2,5 V ~ 5,0 V
* GND - GND
* AOUT - MCU.IO (wyjście analogowe)
* ILED - MCU.IO (pin sterujący modułem)
