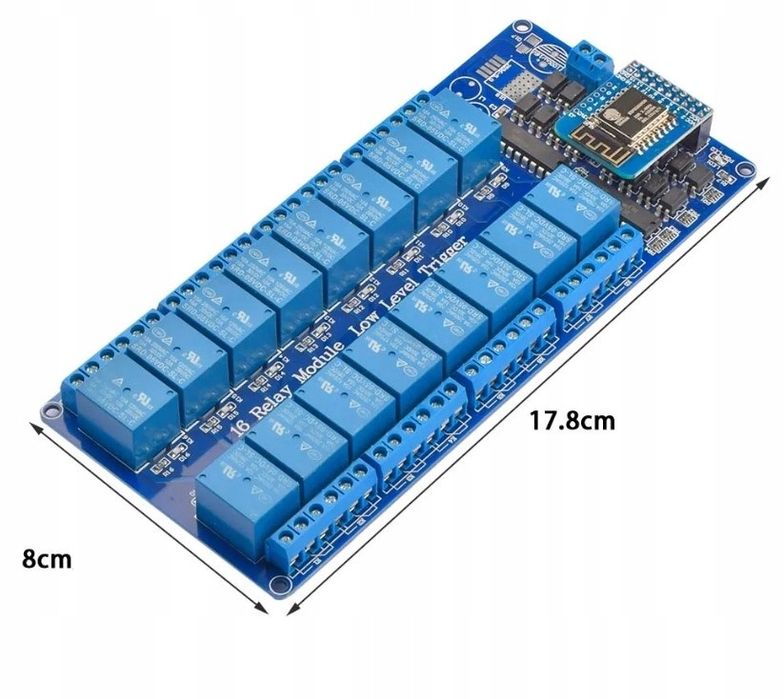

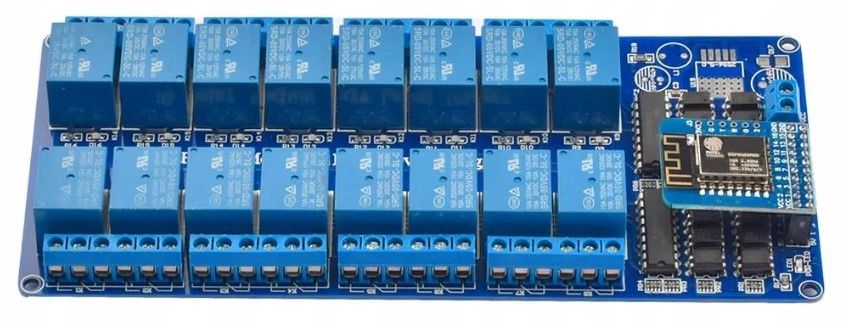

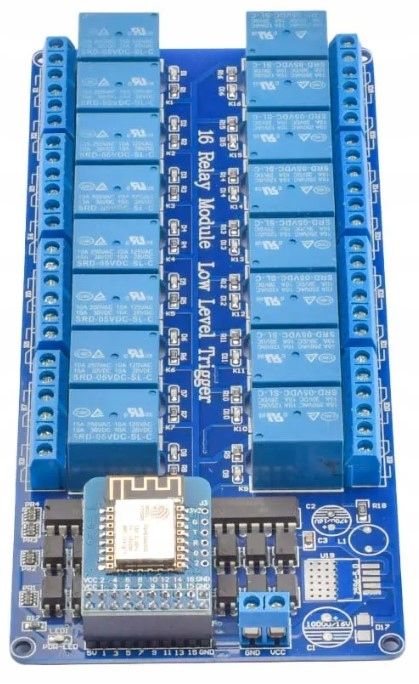

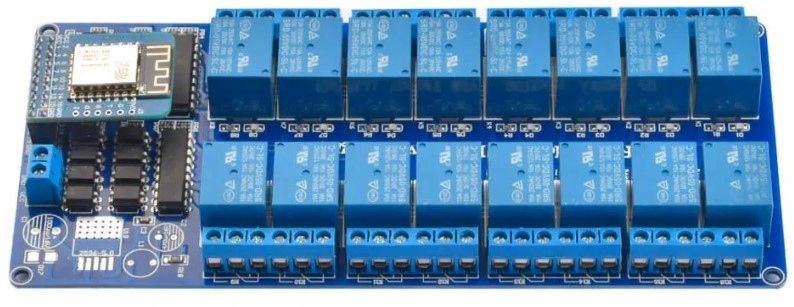

Specyfikacja:

zasilanie: 5V.
sterowanie stanem: niskim
każdy przekaźnik posiada osobną sygnalizację stanu poprzez diodę LED
obciążalność przekaźników: 10A dla 250V AC i 10A dla 30V DC
obsługa technologii OTA
Kontrola poprzez wpinany moduł z ESP8266 lub przez mikrokontroler, np. Arduino.

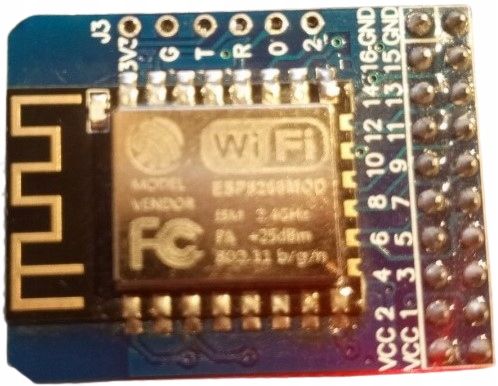

Opis złącz:

G - GND
T - TX
R - RX
0 - GPIO0
2 - GPIO2

Współpracuje z ESPHome.

esphome:
name: 16relays
friendly_name: 16relays
i2c:
- id: i2c_1
scan: true
scl: GPIO5
sda: GPIO4
esp8266:
board: esp01_1m
# Enable logging
logger:
pcf8574:
- address: '0x27'
id: pcf8575_1
pcf8575: true
# Enable Home Assistant API
api:
ota:
password: ""
wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
ap:
captive_portal:
web_server:
switch:
- platform: gpio
name: "relay 1"
pin:
pcf8574: pcf8575_1
number: 0
mode:
output: true
inverted: true
- platform: gpio
name: "relay 2"
pin:
pcf8574: pcf8575_1
number: 1
mode:
output: true
inverted: true
