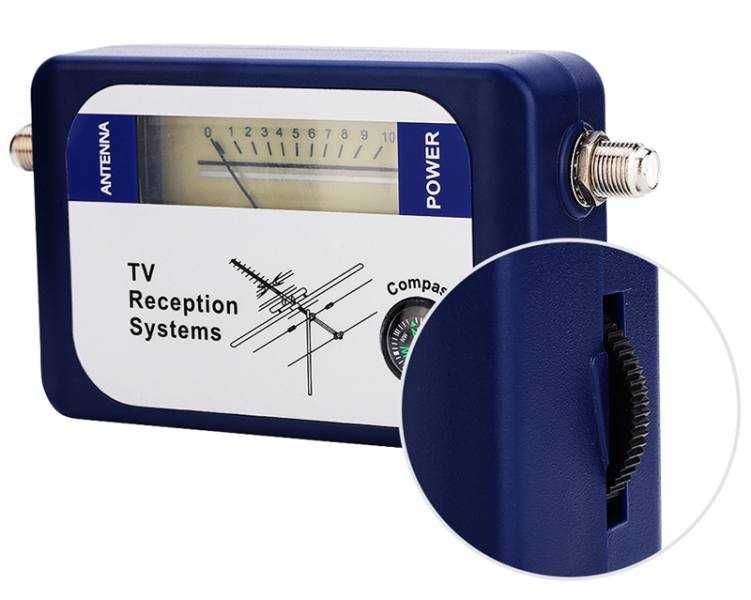

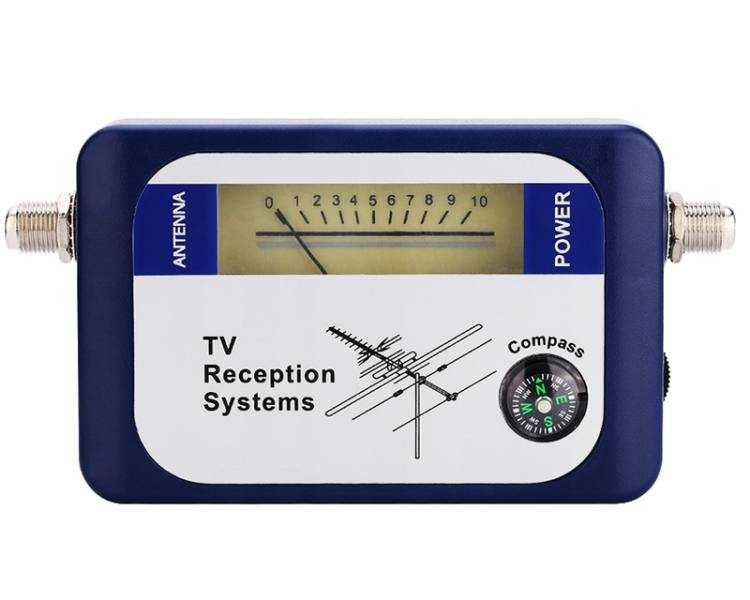

Miernik sygnału anten telewizji naziemnej DVB-T2

PROSTY W UŻYCIU
Miernik wystarczy podłączyć wg. schematu dołączonego do zestawu i rozpocząć pomiary. Miernik będzie reagować na wykryty sygnał unoszącą się wskazówką oraz dźwiękiem. Gdy wskazówka osiąga poziom 10 należy zmniejszyć czułość i ponownie regulować anteną do uzyskania najlepszej jakości sygnału.

GOTOWY NA DVB-T2
Miernik został przygotowany na nowy standard DVB-T2.

Dzięki DVB-T2 możliwy jest przesył większej ilości danych niż w przypadku DVB-T.

UNIWERSALNY

SPECYFIKACJA
Zakres częstotliwości: 170 ~ 862MHz
Zakres poziomu wejściowego: -40 ~ -10dBm
Zakres poziomu wejściowego: 65 ~ 95 dBuv
Wymiar: 100*35*65mm/3.94*1.38*2.56 cala
Waga opakowania:194g
Znak zgodności: CE
Marka: Lamex

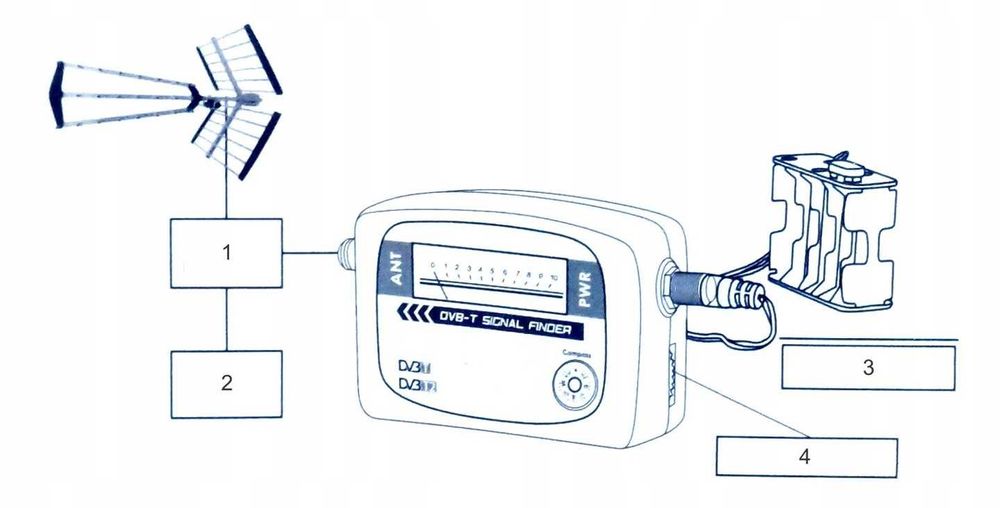

Schemat podłączenia miernika.

Miernik współpracuje z antenami posiadającymi wzmacniacz i zasilanie.

Wzmacniacz antenowy
Zasilanie wzmacniacza i anteny
Zasilanie prądem 12 V
Regulacja czułości
Koszyk na baterie w zestawie z miernikiem.

W przypadku podłączenia do anteny pasywnej miernik nie będzie działać poprawnie, co jest powodem wielu wątpliwości użytkowników.

1. Podłącz kabel anteny do lewego żeńskiego złącza F, a kabel akumulatora do prawego żeńskiego złącza F. Usuń wszelkie zewnętrzne wzmacniacze*, które mogą być podłączone do anteny.

2. Ustaw antenę w najlepszej pozycji obserwując wskazania miernika. Wyższa skala daje lepszy sygnał. Jeśli odczyt szukacza osiągnie pełną skalę, wyreguluj pokrętło regulacji poziomu, aby zmniejszyć odczyt do około 5 (obracanie pokrętła zgodnie z ruchem wskazówek zegara zmniejszy odczyt), kontynuuj przesuwanie anteny, aż uzyskasz najwyższy możliwy odczyt miernika.

3. Wyjmij szukacz i wymień odłączony wzmacniacz.

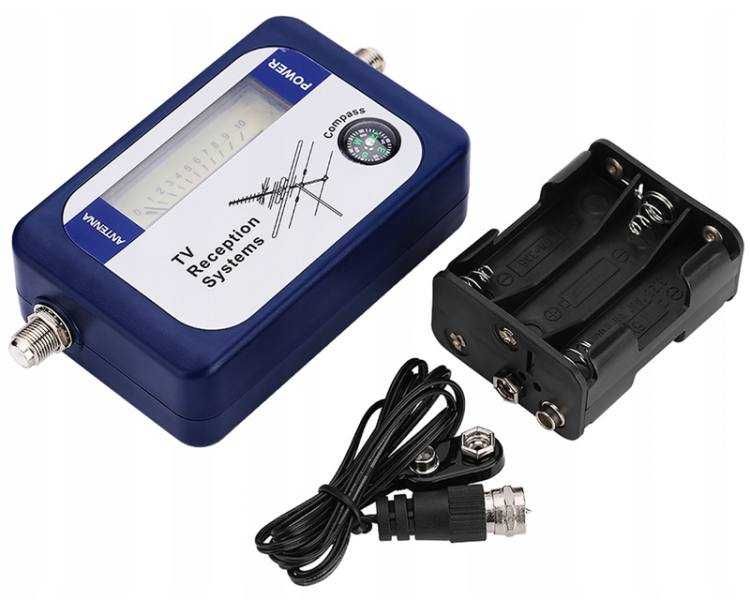

SKŁAD ZESTAWU
Miernik LX98 marki Lamex
Zasilacz bateryjny z kablem
Instrukcja PL
Pudełko detaliczne
