Z łatwością ustaw antenę satelitarną za pomocą tej cyfrowej wyszukiwarki satelitarnej. Ten miernik nie wymaga zasilania ani baterii, ponieważ odprowadza napięcie dostarczane przez odbiornik satelitarny (musisz użyć tego miernika w linii, pomiędzy LNBF a odbiornikiem satelitarnym). Łatwy do odczytania cyfrowy odczyt poziomu sygnału. Instrukcje operacyjne 1. Podłącz wolny przewód z konwertera LNBF do portu „Satelita” w wyszukiwarce satelitarnej. Podłącz port „Receiver” do portu SAT IN odbiornika satelitarnego 2. Upewnij się, że wyszukiwarka satelitarna jest prawidłowo podłączona i włącz odbiornik satelitarny. 3. Ustaw dB na 1 lub 2 za pomocą przycisku ATT LEFT, a następnie dioda LED sygnału pokaże od 15 do 30 (odczyt braku sygnału). Następnie możesz dostosować położenie talerza. Gdy usłyszysz alarm brzęczyka, wartość siły sygnału będzie coraz wyższa. 4. Zwiększ dB do 3 lub 4 i dalej spróbuj ustawić szczyt anteny satelitarnej, aby osiągnąć najwyższy poziom sygnału



Cechy: – Dla systemów bez możliwości automatycznego strojenia satelity. – Połącz się z LNBF i odbiornikiem z wyszukiwarką satelitów, aby śledzić najczystsze ustawienie satelity, do którego chcesz się dostroić. – Miernik z wyświetlaczem LED pomaga wyraźnie poznać siłę sygnału – Miernik z dźwiękiem pomaga dopasować antenę satelitarną do sygnału. – Sygnał audio staje się głośniejszy przy najlepszym ustawieniu. - Współpracuje z wieloma systemami naczyń. – Zamknij lub otwórz dźwięk – Czterostopniowe wzmocnienie sygnału satelitarnego umożliwia zwiększenie lub zmniejszenie wzmocnienia miernika

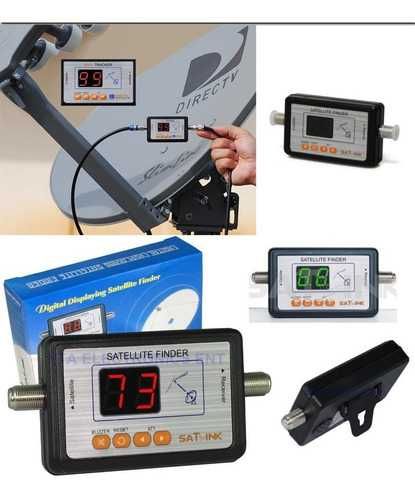

Jak ustawić antenę satelitarną za pomocą miernika sygnału satelitarnego Satfinder SATLINK WS-6903

1. Podłącz kabel testowy z konwertera do portu „Satelita” w przyrządzie. Port instrumentu oznaczony jako „Receiver” łączy się kablem z odbiornikiem satelitarnym. Zasilanie 13-18 VDC do instrumentu będzie dostarczane kablem z odbiornika satelitarnego. 2. Upewnij się, że urządzenie jest prawidłowo podłączone. Następnie podłącz odbiornik satelitarny. 3. Ustaw na „1” przyciskiem oznaczonym „ATT”, tak aby wartości cyfrowe na wyświetlaczu zawierały się w przedziale od 15 do 30. Następnie możesz przystąpić do strojenia anteny satelitarnej. Jeśli podczas procesu konfiguracji usłyszałeś sygnał dźwiękowy, a wartości liczbowe na wyświetlaczu zaczęły rosnąć, oznacza to, że złapałeś sygnał z satelity. 4. Ustaw na „3” lub „4” za pomocą przycisku oznaczonego „ATT” i rozpocznij dostrajanie anteny. Osiągnij maksymalną wartość. Sprawdź z odbiornikiem satelitarnym. Jeśli wpisane zostaną na nim prawidłowe wartości: częstotliwość, prędkość, to przy tej częstotliwości powinna pojawić się skala „jakości” lub powinien zaświecić się wskaźnik „przechwytywania sygnału”, co oznacza, że \u200b\u200bzbudowałeś antenę na żądany satelita. Jeśli tak się nie stanie, ponownie rozpocznij konfigurację od kroku „1”.

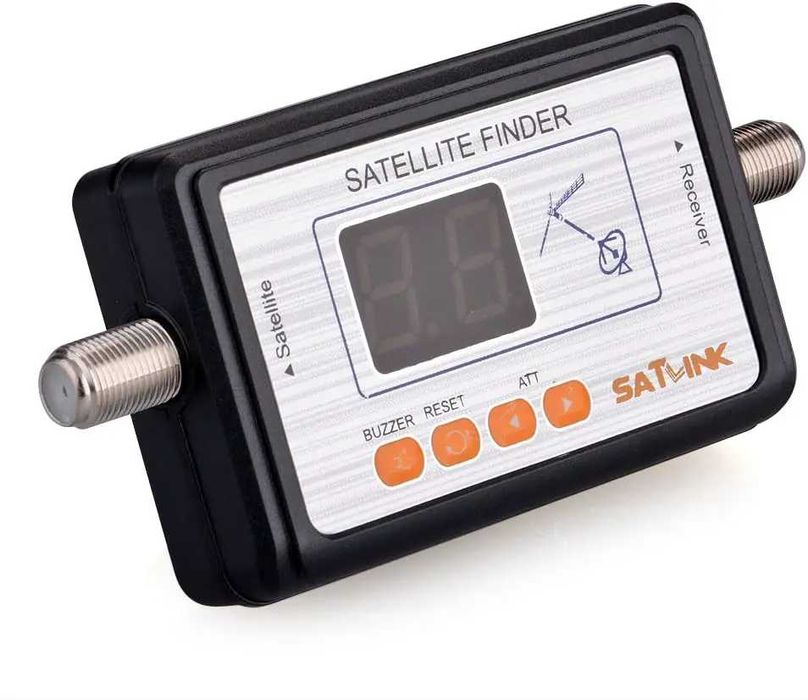

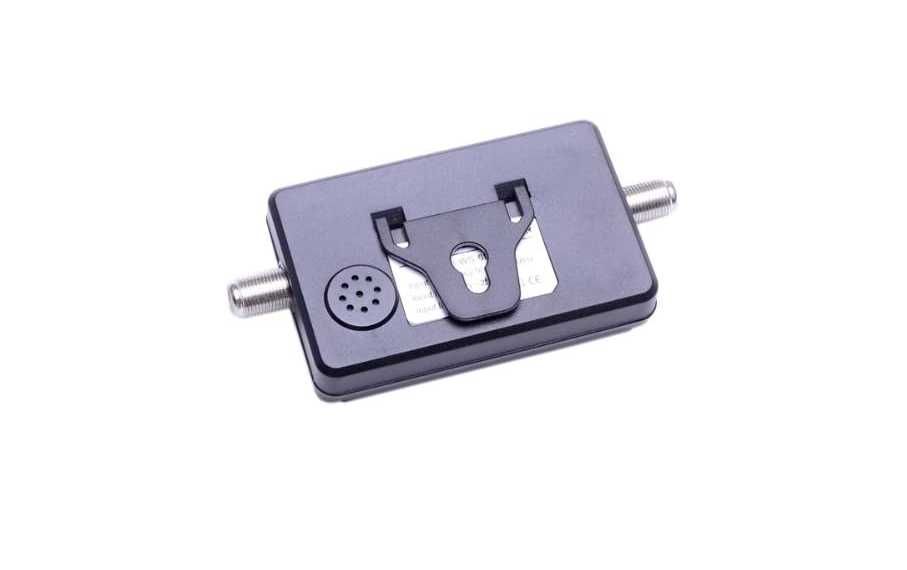

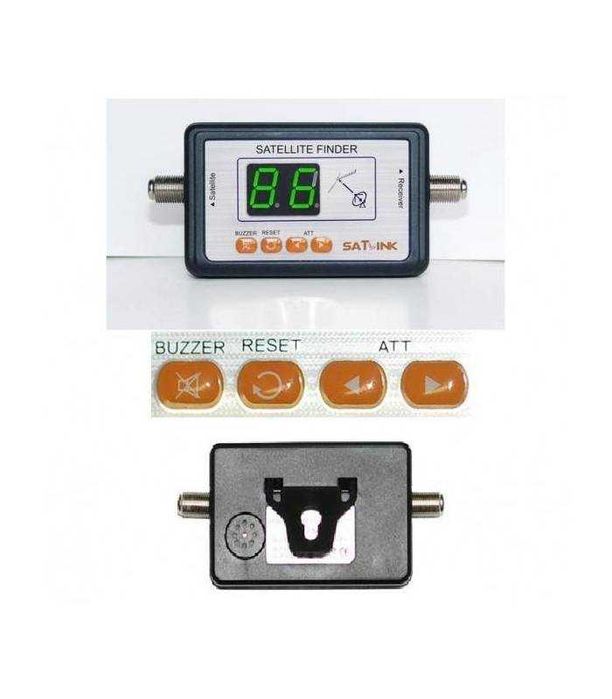

Wysokiej jakości miernik satelitarny WS-6903, idealny do systemów bez możliwości automatycznego tuningu satelitarnego. Jest bardzo wygodny do instalatora, aby szybko i dokładnie wychwytywać sygnał i ustawić antenę w najlepszej pozycji.
Do systemów bez funkcji automatycznego tuningu satelitarnego. Połącz się z urządzeniem LNBF i odbiornikiem z wyszukiwarką satelitarną, aby śledzić najwyraźniejsze ustawienia dla satelity, do której chcesz dostroić.
Miernik z wyświetlaczem LED pomaga wyraźnie poznać siłę sygnału. Miernik z tonem audio pomaga ustawić antenę satelitarną do sygnału.
Sygnał audio staje się głośniejszy przy lepszym ustawieniu. Współpracuje z wieloma systemami naczyń. Zamknij lub otwórz dźwięk dźwięku.
Dzięki czterem stopniom zyskaniu sygnału satelitarnego możesz zwiększyć lub zmniejszyć zysk miernika
