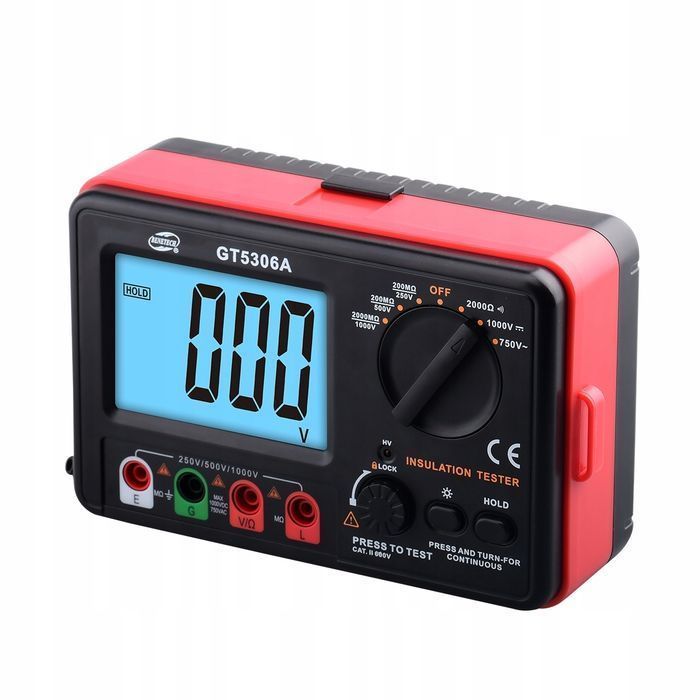

MIERNIK REZYSTANCJI IZOLACJI TESTER CIĄGŁOSCI AC/DC
Dokładny, niezawodny i wygodny w obsłudze.
Pomiar rezystancji odbywa się dzięki zastosowaniu mostku elektrycznego. Urządzenie jest mobilne, łatwe w przenoszeniu, ponadto posiada szeroki zakres pomiarowy. Podświetlany wyświetlacz i funkcje podtrzymywania danych dodatkowo ułatwiają pracę. Może również mierzyć zasilanie elektryczne.
Dzięki zastosowaniu pasów do zawieszenia, operator może obsługiwać przyrząd obiema rękami. Urządzenie ma estetyczny wygląd i cechuje je dokładność i stabilność.
Znajduje szerokie zastosowanie do pomiarów urządzeń elektromechanicznych, telekomunikacyjnych, elektrycznych i testowania oporu izolacji.


ZASTOSOWANIE TESTERA CIĄGŁOŚCI
Tester znajduje zastosowanie m.in:
- w energetyce,
- produkcji,
- hutnictwie,
- przemyśle chemicznym,
- obsłudze instalacji elektrycznych w domu
- i innych branżach.
Sprawdzi się idealne w procesach produkcji, serwisie instalacji, inspekcji i konserwacji wyłączników ochronnych i przepięciowych.


Najważniejsze funkcje miernika rezystancji izolacji:
- Pomiar rezystancji izolacji
- Pomiar prądu przemiennego (AC)
- Pomiar prądu stałego (DC)
- Mały pomiar rezystancji
- Przechowywanie zmierzonych pomiarów/danych
- Wskaźnik niskiego poziomu naładowania baterii;
- Duży cyfrowy wyświetlacz LCD
- Zewnętrzny zasilacz prądu stałego (DC) DC9V 1,5A;
- Alarm przekroczenia limitu
- Czerwona lampka alarmowa, alarm dźwiękowy
- Alarm wysokiego napięcia


Specyfikacja urządzenia:
- Wyświetlacz: ekran LCD, 3,5-cyfrowy (max. odczyt "1999")
- Wskaźnik przeciążenia: po przekroczeniu górnego zakresu, pierwsza cyfra wyświetli "1"
- Czas próbkowania: 3 razy / sekundę
- Dopuszczalna wysokość: ≤ 2000m
- Dodatkowy temperaturowy współczynnik rezystancji: 0,15 określona dokładność / C(28C)
- Środowisko pracy: wewnątrz pomieszczeń,Stopień zanieczyszczeń: 2
- Warunki użytkowania: temperatura: -15 ~ 55C wilgotność: 75%RH
- Warunki przechowywania: temperatura: -40 ~ 60C wilgotność: 90%RH
- Ochrona przed przeciążeniem: 100mA / 60V (resetowalny bezpiecznik)
- Wskaźnik niskiego poziomu baterii: na ekranie wyświetla się symbol akumulatora
- Zasilanie: 6x bateria AA 1,5V lub zewnętrzny zasilacz 9V DC
- Pobór prądu: pobór mocy bez obciażenia 300mW podczas prowadzenia testu
- Wymiary: 176 x 110 x 77 mm
- Waga: 580g (wliczając baterie)

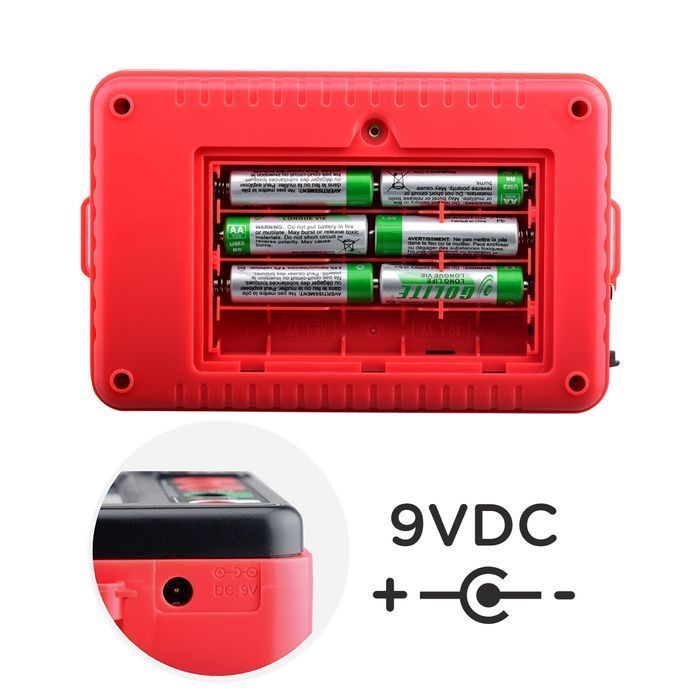

Dwie możliwości źródła zasilania:
- 6x bateria AA 1,5V
- zewnętrzny zasilacz 9V DC


SZCZEGÓŁOWE DANE TECHNICZNE:
Tester rezystancji izolacji:
- Napięcie znamionowe: 250V / 500V / 1000V
- Dokładność: ±10%
Zakres testowy:
250V
- R=250kΩ 1mA
- Rezystancja izolacji: 1MΩ~200MΩ
- Dokładność: ±10%
500V
- R=500kΩ 1mA
- Rezystancja izolacji: 1MΩ~200MΩ
- Dokładność: ±10%
1000V
- R=1MΩ
- Rezystancja izolacji: 1MΩ~2000MΩ
- Dokładność: ±10%
Charakterystyka:
- Prąd zwarcia: 1.8mA
- Mediana oporu: 250/500V: 100MΩ
- Odporność: Ω~2KΩ, 50Ω nastąpi dźwięk alarmowy; Prąd testowy: 1mA, Dokładność +(0.8%±6)
- Pomiar napięcia stałego: 0V~1000V; Dokładność +(0.5% ±6)
- Pomiar napięcia przemiennego: 0V~750V; Dokładnośc +(1% ±6)

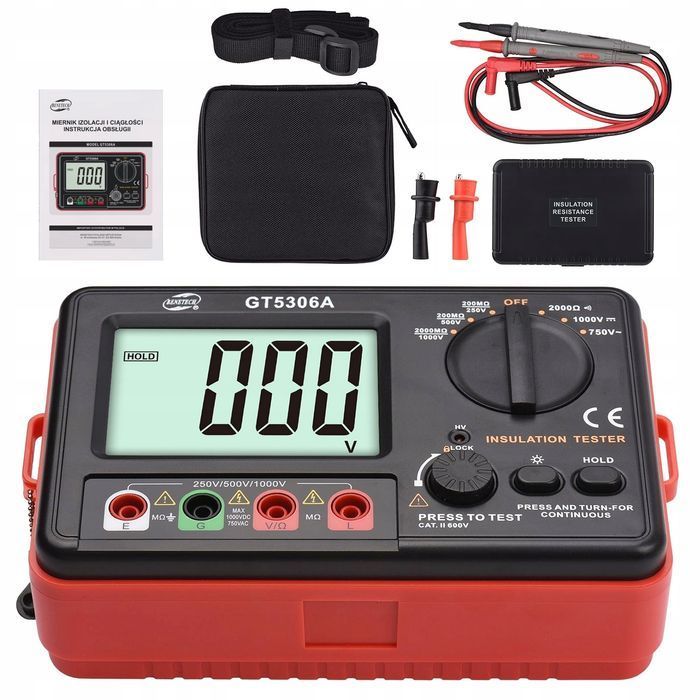

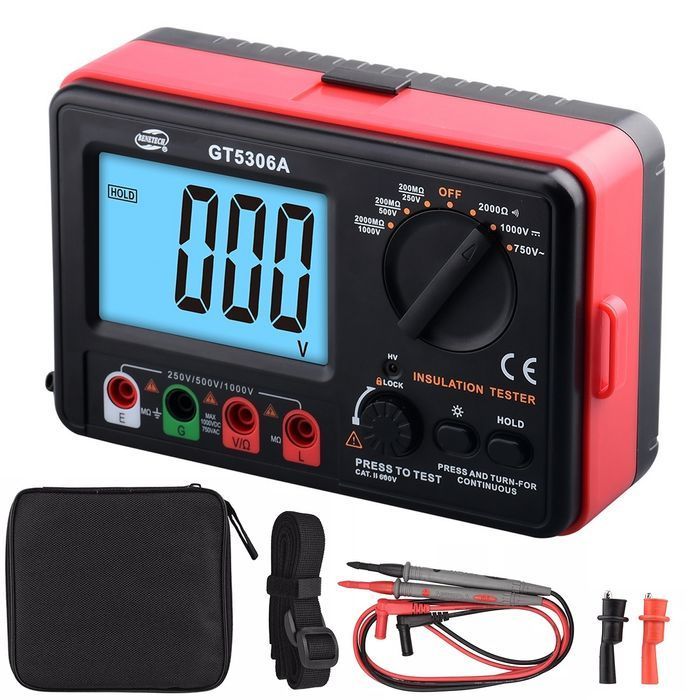

Zawartość zestawu:

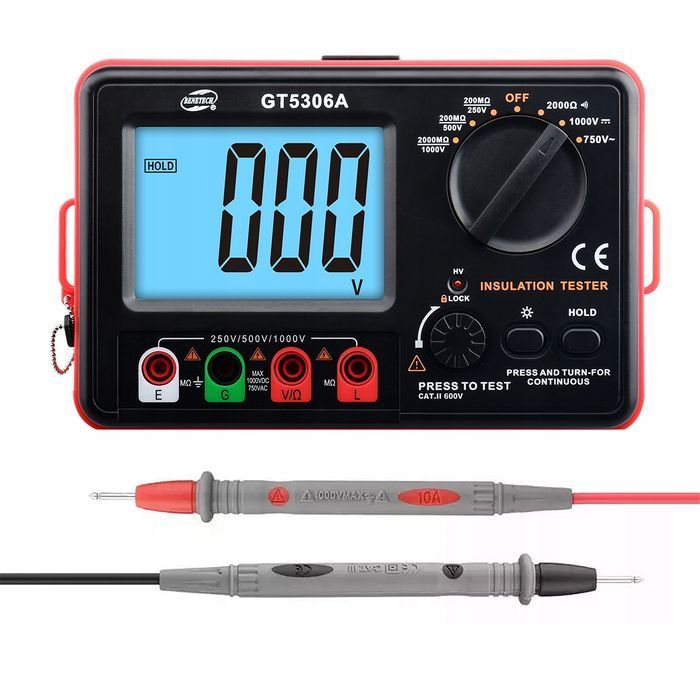

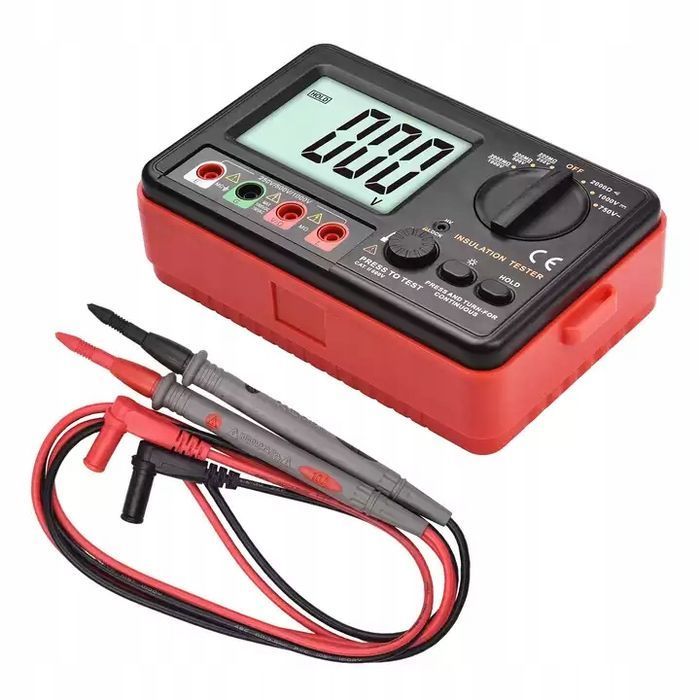

- 1x Miernik rezystancji izolacji wysokich napięć GT5306A
- 1x Czarny przewód pomiarowy
- 1x Czerwony przewód pomiarowy
- 2x Zaciski krokodylkowe
- 6x Bateria alkaliczna AA 1,5V
- 1x Instrukcja obsługi
- 1x Etui

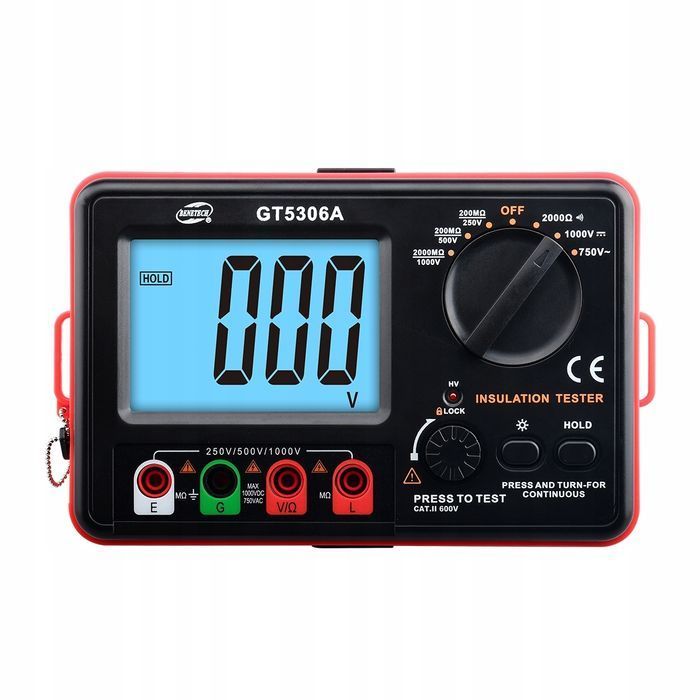

OPIS ELEMENTÓW OBUDOWY:
- (1) Przycisk zasilania / pokrętło wyboru funkcji: włącza / wyłącza urządzenie i pozwala na wybór funkcji. Dla poprawy żywotności baterii należy pozostawić w pozycji ”OFF” jeśli urządzenie nie jest używane.
- (2) Wskaźnik wysokiego napięcia (dioda LED)
- (3) Przycisk podtrzymania wyników odczytu: Naciśnij przycisk, aby wyniki bieżącego odczytu zostały podtrzymane na ekranie. Symbol HOLD będzie widoczny na ekranie, naciśnij przycisk ponownie, aby wyłączyć funkcję.
- (4) Przycisk podświetlania ekranu : włącza/wyłącza podświetlanie.
- (5) Przycisk TEST - przycisk włączania testu
- (6) L: podłączony do gniazda końcówki masy badanego obwodu.
- (7) Wejście: dodatni koniec testu napięcia wejściowego, rezystancji poniżej 2kΩ, oraz testu ciągłości (V/Ω).
- (8) G: gniazdo końcówki ochronnej; gdy badany obiekt wymaga dodania pierścienia ochronnego w celu wyeliminowania efektu wycieku, przewód elektrodowy pierścienia ochronnego powinien być podłączony do gniazda końcówki "G"; wejście ujemne, test napięcia, rezystancji i ciągłości (G).
- (9) E: ”Jack” połączyć z mierzonym obiektem
- (10) Ekran wyświetlacza LCD
- (11) Czarny przewód testowy z zaciskiem krokodylkowym
- (12) Czerwony przewód testowy z zaciskiem krokodylkowym
- (13) Gniazdo zasilacza DC 9V pozwala podłączyć zew- nętrzne zasilanie, aby zasilić wewnętrzny obwód.


OPIS ELEMENTÓW WYŚWIETLACZA:
- A. Zakres pomiarowy napięcia
- B. Funkcja podtrzymania danych
- C. Napięcie AC
- D. Zmierzona wartość
- E. Wskaźnik wysokiego napięcia
- F. Wskaźnik niskiego poziomu baterii
- G. Jednostka napięcia/rezystancji


Schemat metody pomiaru rezystancji izolacji.



O marce BENETECH
BENETECH to producent zaawansowanej aparatury pomiarowo-kontrolnej. Wyspecjalizowany dostawca profesjonalnych, cyfrowych narzędzi pomiarowych, a także innych urządzeń elektronicznych.
BENETECH POLAND to autoryzowany i bezpośredni dystrybutor tej marki w Polsce i Europie.
W katalogu marki znajdziesz m.in:
- pirometry i kamery termowizyjne,
- anemometry (wiatromierze),
- wilgotnościomierze i higrometry,
- detektory oraz mierniki gazów i jakości powietrza,
- sonometry (decybelomierze) i luksomierze (światłomierze),
- dalmierze laserowe i tachometry,
- termometry i manometry,
- mierniki grubości i wibracji (wibrometry),
- narzędzia dla elektryków i detektory kabli,
- miernik promieniowania elektromagnetycznego,
- urządzenia elektroniki domowej i przemysłowej.

Na życzenie klienta dołączamy raport kalibracji od producenta tłumaczony na język angielski. Dokument otrzymujemy w formie elektronicznej kilka dni później. Chcąc uniknąć opóźnienia w realizacji zamówienia, raport kalibracji dosyłamy w terminie około 7 dni roboczych na maila podanego w zamówieniu lub przypisanego do konta.
Raport kalibracji producenta jest bezpłatnym, opcjonalnym dokumentem, a zatem nie jest przedmiotem sprzedaży w tej ofercie.
