Maggi posiada wieloletnie doświadczenie w projektowaniu i budowie własnych wiertarek CNC łatwych w programowaniu, 100% made in Italy, o wysokich standardach jakości i niezawodności dzięki metodzie produkcji lean – Toyota System.

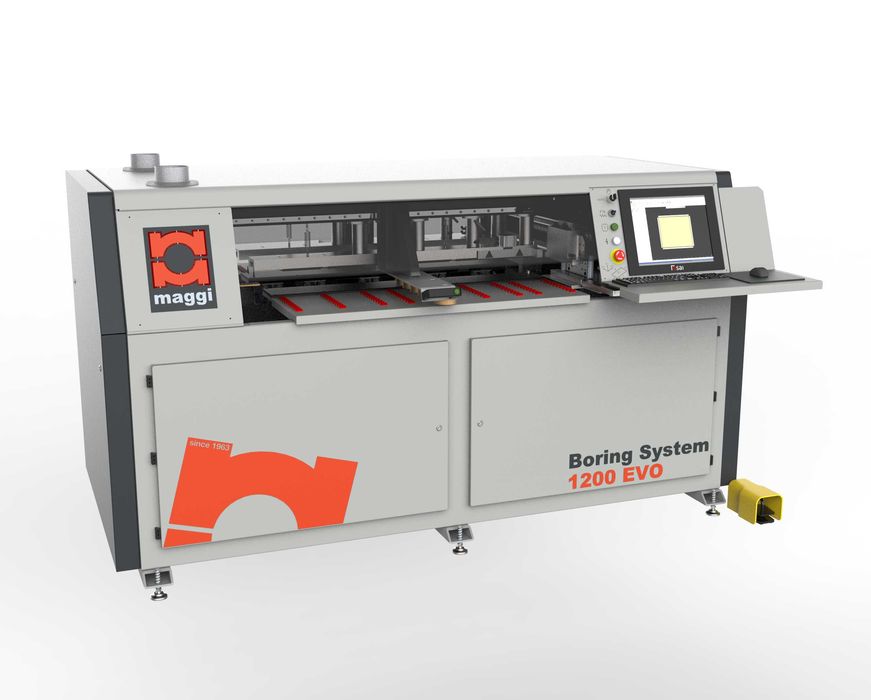

BS 1200 EVO jest idealna dla potrzeb małego rzemieślnika, który chce zrobić krok naprzód przy niewielkiej inwestycji. Do produkcji kuchni i mebli na wymiar. Wysoka precyzja, elastyczność i wydajność produkcyjna.

CHARAKTERYSTYKA TECHNICZNA MODELU

Wiertarka programowalna z prostym i intuicyjnym oprogramowaniem, 3 osie sterowane X, Y, Z, z możliwością wiercenia w 5 płaszczyznach panelu, cięciem kanałów oraz wykonywaniem prostych operacji frezowania podstawowego (akcesorium), obróbka od dołu i panel przelotowy. Przesuw panelu za pomocą chwytaka i automatyczne smarowanie osi. Maszyna zbudowana zgodnie z normami CE.

WYPOSAŻENIE STANDARDOWE

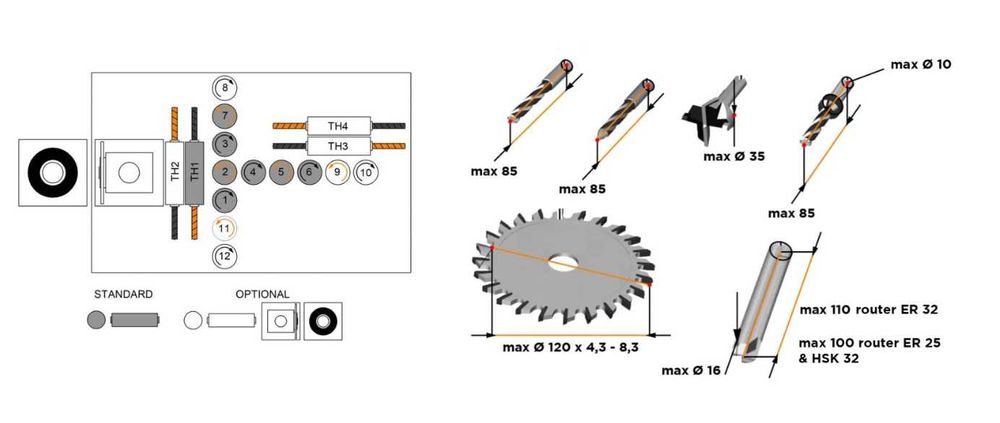

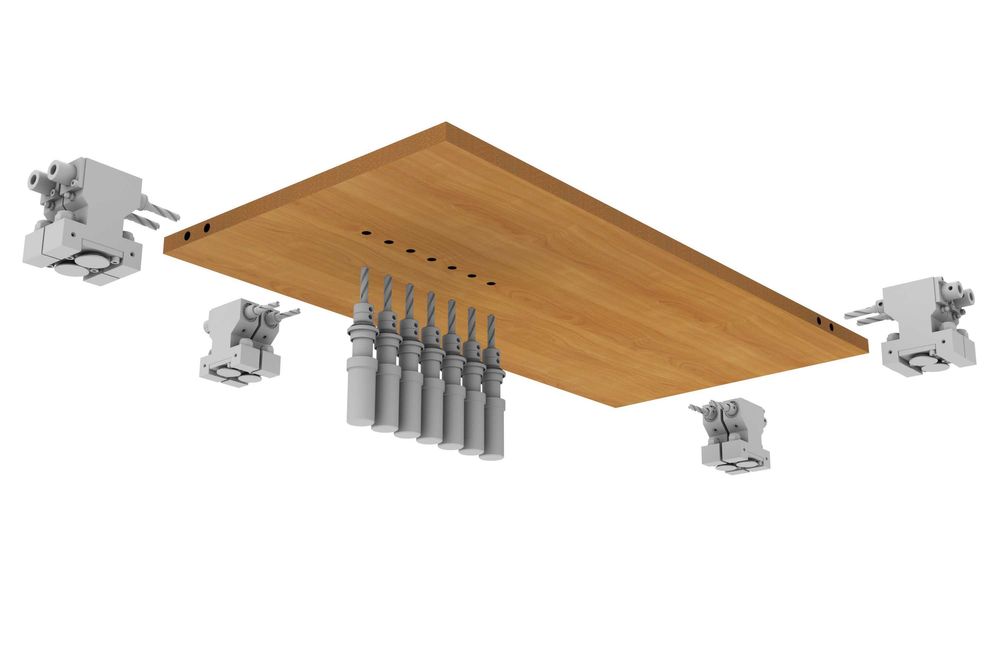

GRUPA GŁOWICY z niezależnymi wrzecionami o rozstawie 32 mm
- 7 wrzecion pionowych (4 X – 3 Y)
- 1+1 wrzeciono poziome (TH1) do wiercenia przód/tył (oś X)
OBSŁUGA PANELU:
- System przesuwu za pomocą chwytaka
- Ręczny dosuw panelu o wysokiej precyzji na prowadnicach kulkowych
- Laserowy czujnik końca panelu dla idealnego dopasowania
- Solidne stoły podparcia, przednie i tylne, z rolkami

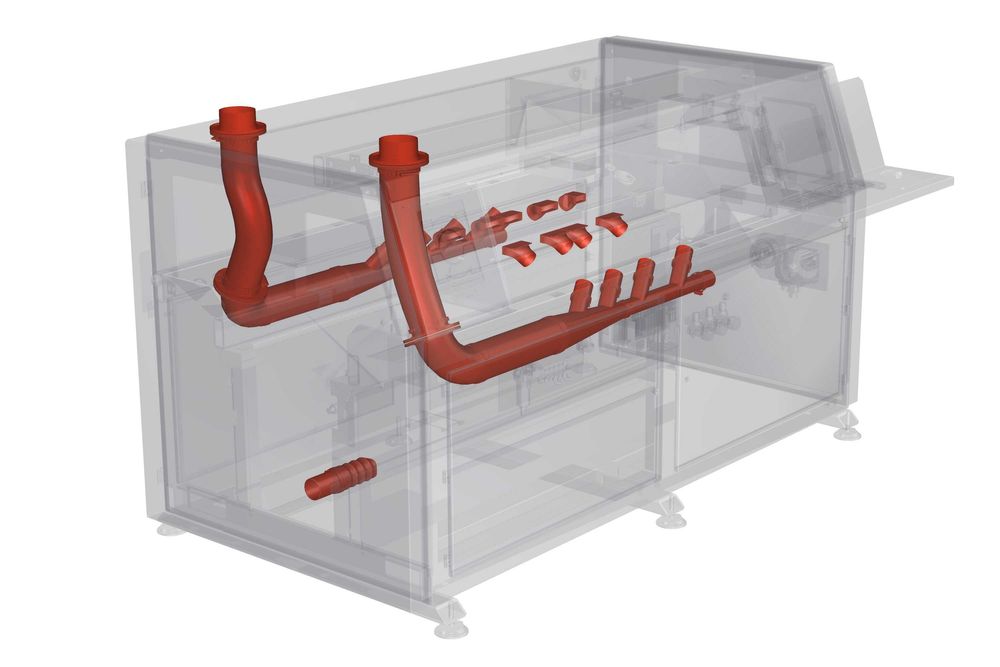

Mocny system odciągu i automatycznego czyszczenia głowicy z dmuchawami
Automatyczne smarowanie osi (jedyny w swojej klasie)
Tryb pracy wybieralny: od strony operatora lub w cyklu ciągłym
Opakowanie: owinięta na palecie (2630x1560x157 mm – 74 Kg

OPROGRAMOWANIE

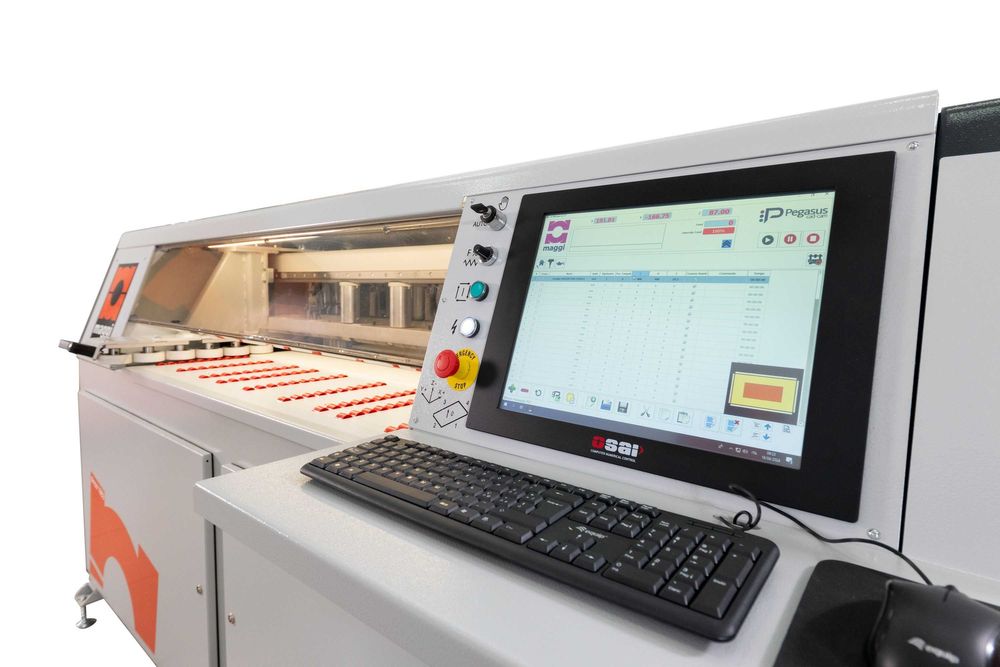

- System CNC OSAI OPEN LIGHT do programowania i zdalnego połączenia
- Oprogramowanie do projektowania PEGASUS PANEL
- Łatwa obsługa, intuicyjny interfejs ikonowy, wprowadzanie danych krok po kroku, system parametryczny, zarządzanie listami zadań i makrami. Bezpośredni import najpopularniejszych plików 3D (-stp, -iges, -obj, -skp) i 2D (-dxf, -dwg), a także całych projektów stworzonych w oprogramowaniu do mebli, dzięki prostemu programowi dekodującemu.
- Zgodność z wymaganiami 4.0
- Oprogramowanie do zdalnej pomocy
- PC przemysłowy, Win10 IoTE 64bit LTSC SSD128GB mSATA, 128GB pamięci programów, CPU Intel Celeron J1900 – 4 GB RAM
- Monitor przemysłowy LED 17”, stopień ochrony IP65 z przodu, format 4:3, rozdzielczość 1280x1024

SPRZĘT (HARDWARE)

- PC przemysłowy
- System operacyjny WIN 10 IoT Enterprise 64 bit
- Dysk SSD 128 GB mSATA
- Pamięć programu: 128 GB na SSD mSATA
- Procesor: Intel Celeron J1900
- RAM: 4 GB
- Monitor przemysłowy LED 17”, kolorowy, format 4:3, rozdzielczość 1280x1024, stopień ochrony IP65
- Port USB i port Ethernet do importu plików, wsparcia online i aktualizacji oprogramowania

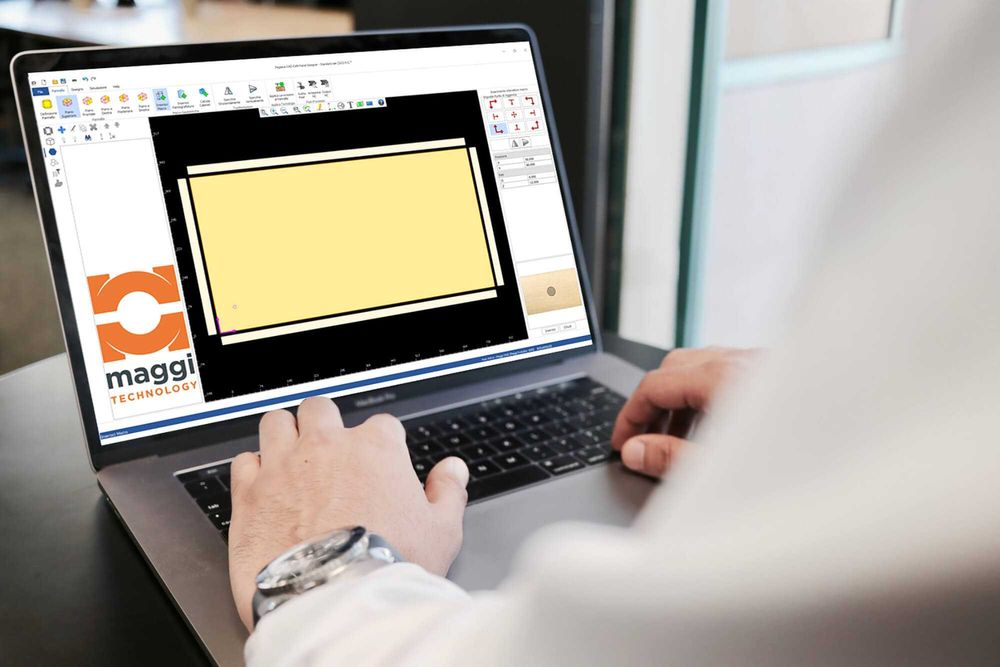

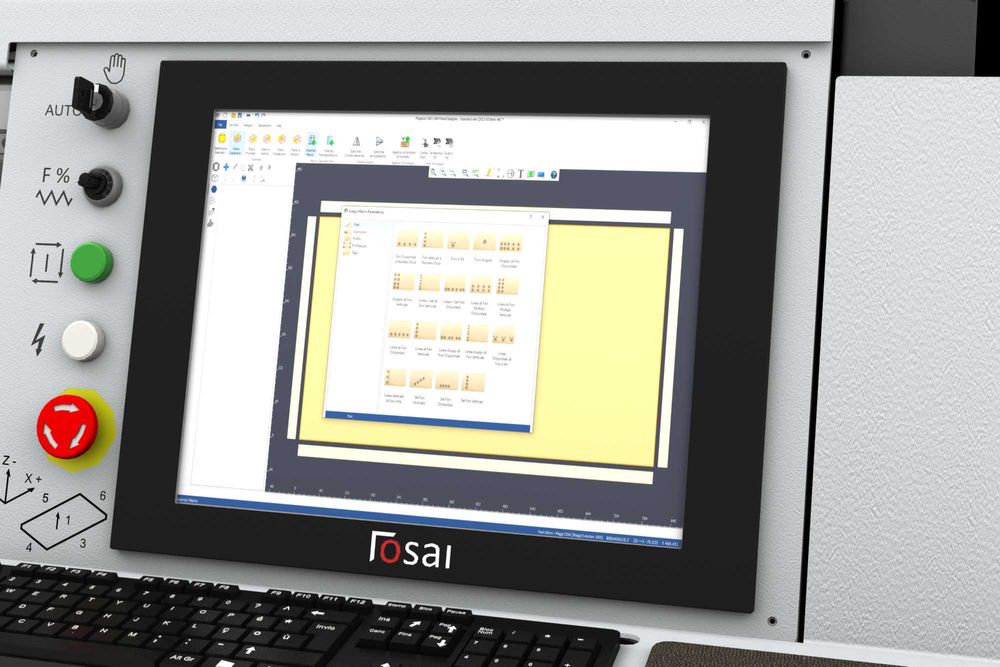

PROSTE OPROGRAMOWANIE „PROGRAM ŁATWY”

Intuicyjny interfejs ikonowy
Wprowadzanie danych krok po kroku i symulacja programu
Tworzenie i zarządzanie listami zadań, szybki wybór i uruchamianie programów
Makra obróbcze, programowanie parametryczne
Office Creator do programowania z biura
Bezpośredni import plików 3D (-stp, -iges, -obj, -skp) i 2D (-dxf, -dwg) oraz całych projektów meblowych dzięki prostemu dekoderowi

DANE TECHNICZNE

- Maks. wymiar panelu X-Y-Z: ∞ x 1200 x 60 mm
- Min. wymiar panelu X-Y-Z: 300 x 75 x 8 mm
- Maks. ciężar panelu: 70 Kg
- Maks. prędkość osi X-Y (z i bez panelu): 25 m/min – 70 m/min
- Podwójne wrzeciona poziome (oś X): 2 (TH1, TH2)
- Podwójne wrzeciona poziome (oś Y): 2 (TH3, TH4)
- Wrzeciona pionowe (oś Z): 12 (7X – 5Y)
- Rozstaw wrzecion: 32 mm
- Prędkość obrotowa wrzecion: 3200 RPM

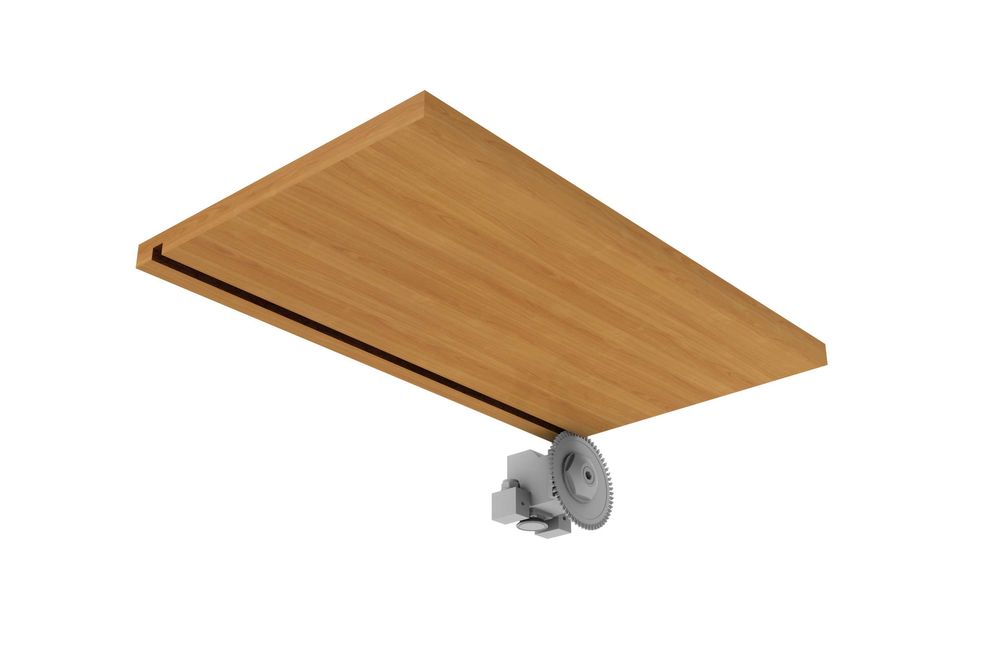

- Zintegrowana piła stała (oś X): 1 szt.
- Średnica piły: 120 mm
- Grubość piły: 4,3 mm
- Prędkość obrotowa piły: 4000 RPM
- Moc silnika (wrzeciona i piła): 2,2 kW

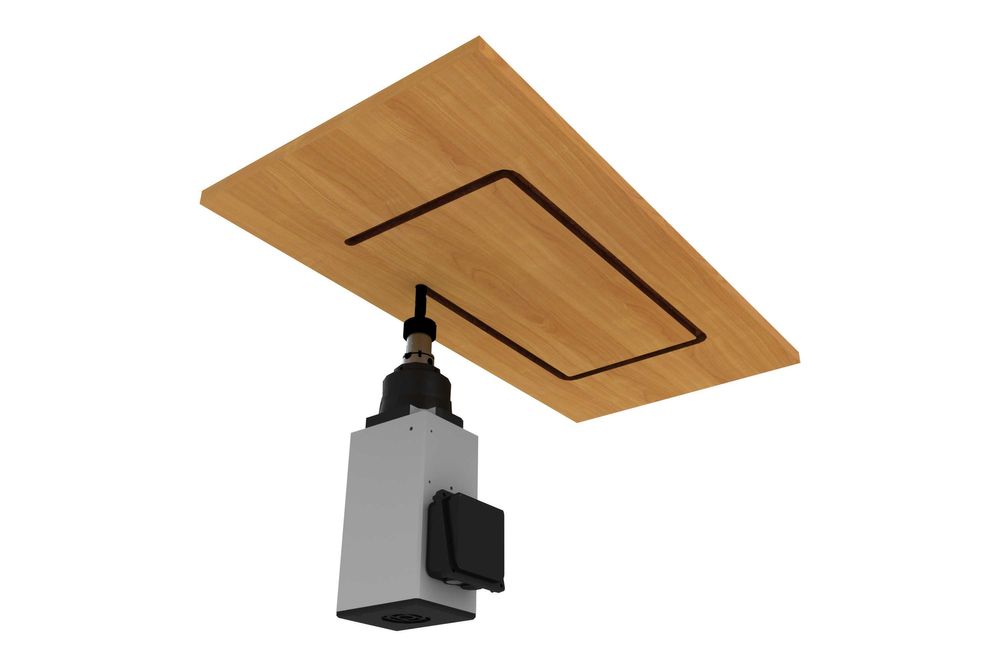

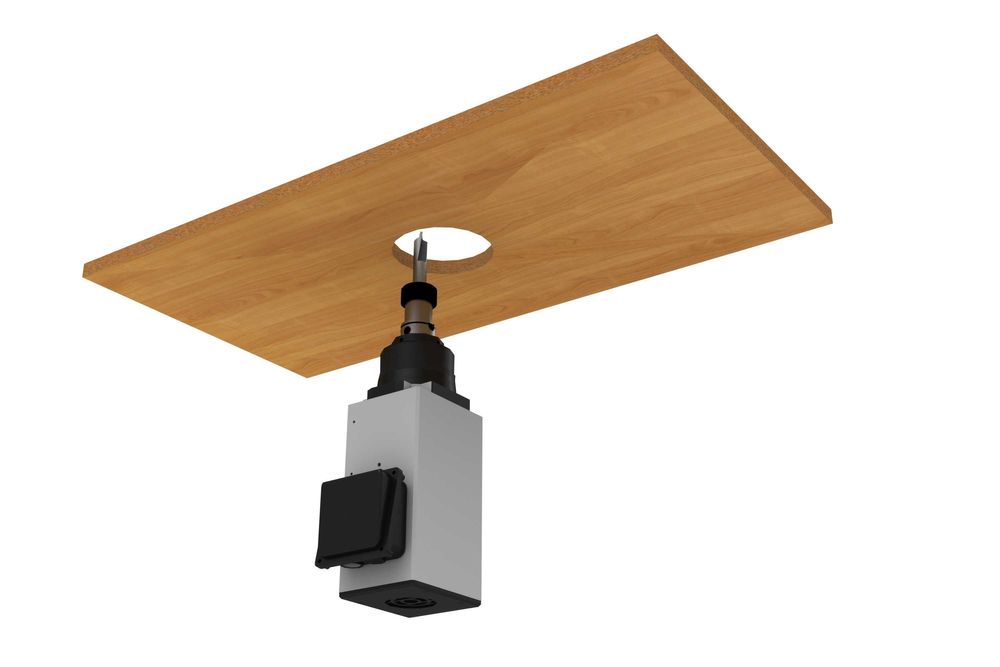

- Elektrowrzeciono z ręczną wymianą narzędzi: 3,6 kW, HSK 32, ER 25, 18.000 RPM
- Elektrowrzeciono z ręczną wymianą narzędzi: 3,6 kW, ER 25, 18.000 RPM
- Elektrowrzeciono z ręczną wymianą narzędzi: 4,5 kW, ER 32, 18.000 RPM
- Całkowita moc zainstalowana (full optional): 10 kVA (23 A)
- Średnica odciągu: 2 x 120 mm, 1 x 80 mm
- Ciśnienie powietrza: 6 bar
- Zużycie powietrza: 750 m³/h
- Wymiary i waga netto: 2660 x 1560 x 1450 mm – 1725 Kg
- Wymiary maszyny w opakowaniu (paleta) i waga brutto: 2650 x 1570 x 1680 mm – 1810 Kg
