Przedmiotem sprzedaży jest:

Lampa elektronowa GI-70BT trioda o wysokiej mocy

używana

NIE TESTOWANA

Sprawdzałem tylko obwód żarzenia (Uf 12,6V, If = około 2A).
Nie mam możliwości przetestowania tej lampy.
pozostałe parametry nie zostały zweryfikowane.

cena zakupu
dotyczy 1 sztuki

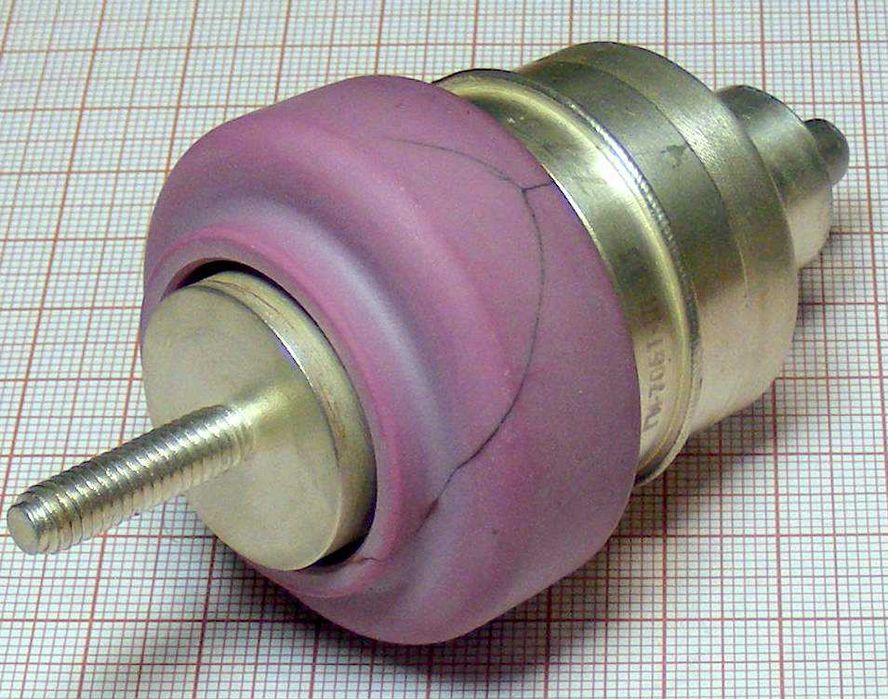

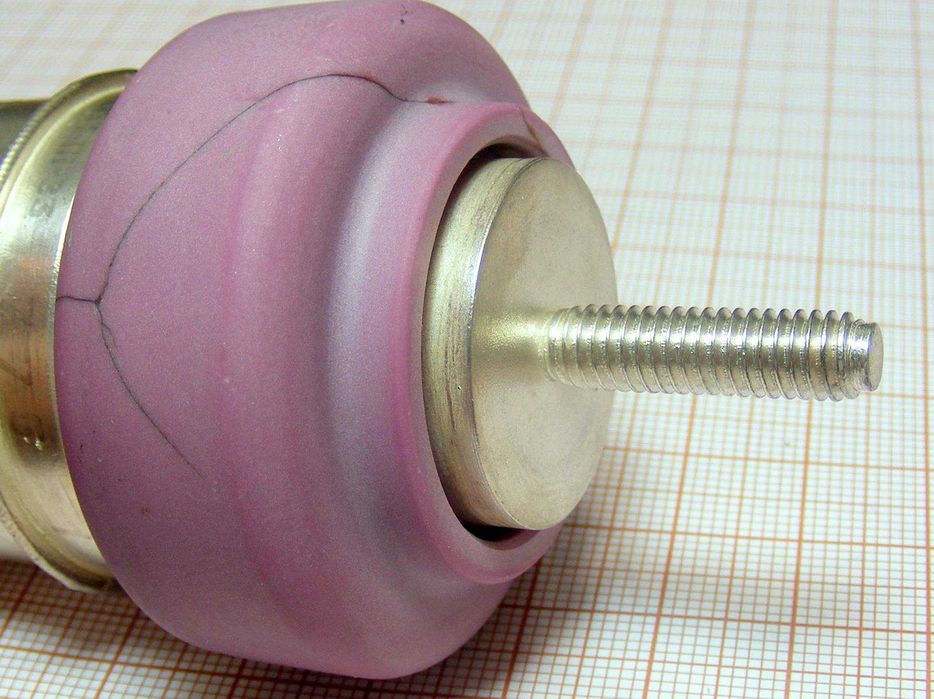

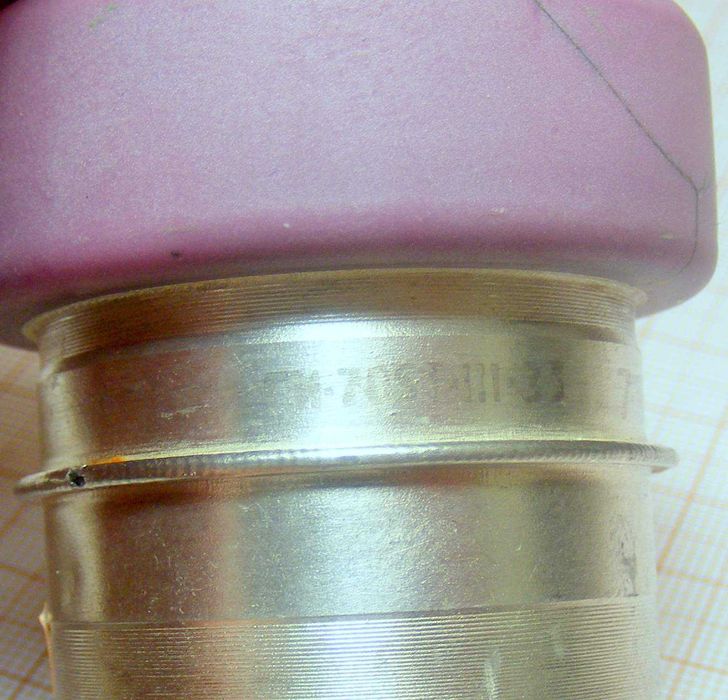

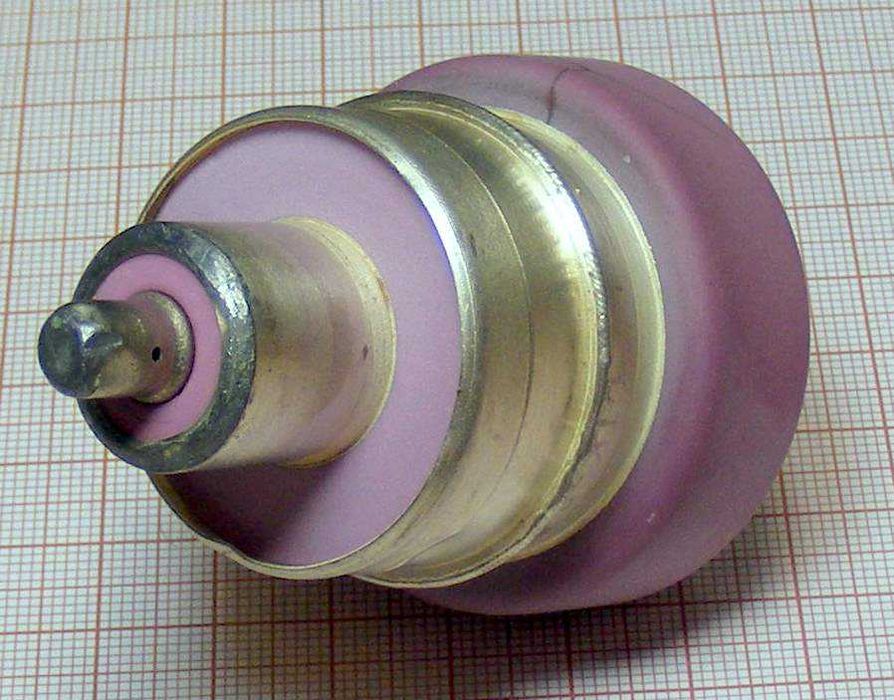

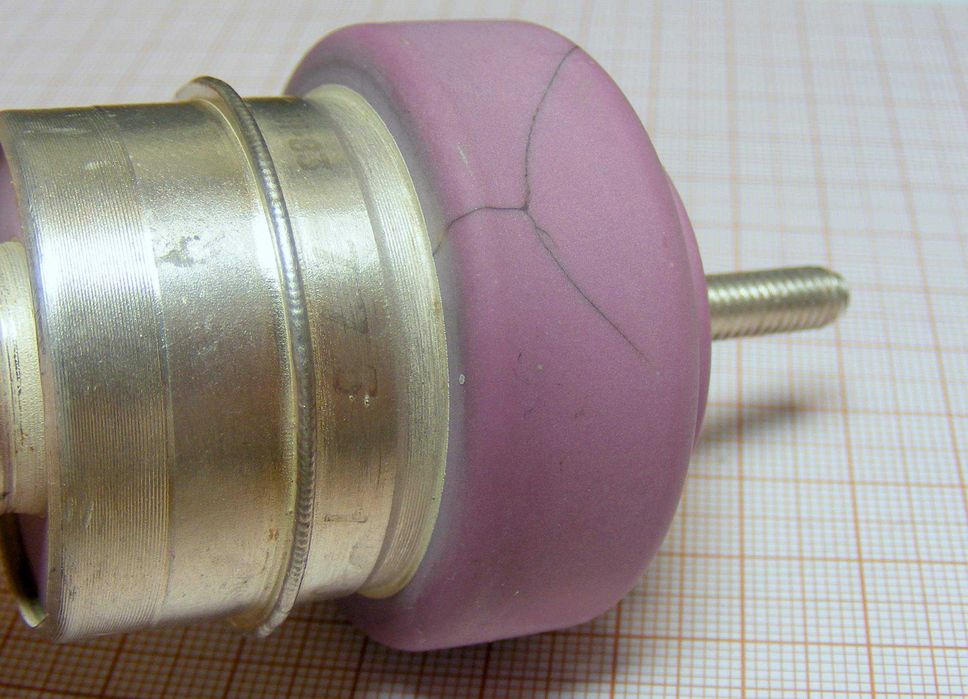

ze zdjęcia

zdjęcie wykonano na kartce papieru milimetrowego
aby łatwiej określić przybliżone wymiary
wystarczy policzyć kratki w milimetrach

Lampa elektronowa GI-70BT to trioda UHF (ultra wysokiej częstotliwości) przeznaczona do pracy w układach nadawczo-wzmacniających.

Dane techniczne lampy GI-70BT
Typ lampy: trioda UHF, metal-ceramiczna
Zastosowanie: nadajniki, wzmacniacze, systemy radarowe
Obudowa: metal-ceramiczna
Wymiary: 110 × 65 mm (z radiatorem)
Masa: 330 g (z radiatorem)
Napięcie żarzenia (Uf): 12,6 V
Prąd żarzenia: 1,8–2,05 A
Napięcie anodowe (Va): do 9 kV w pracy impulsowej, do 5 kV w CW (ciągłej)
Napięcie siatki (Vg): od -900 V do +600 V w pracy impulsowej; od -400 V do +80 V w CW
Prąd anodowy (Ia): do 7,5 A w pracy impulsowej
Moc strat anodowych: 350 W
Moc strat siatki: 7 W
Dopuszczalna długość fali pracy: 9 cm
Czas nagrzewania katody: 90 s
Czas trwania impulsu: 10 µs

Charakterystyka pracy

Tryb pracy: impulsowy i ciągły (CW)

Typowe zastosowania: wzmacniacze mocy w systemach nadawczych i radarowych

Wydajność: wysoka moc wyjściowa przy zachowaniu stabilności w szerokim zakresie napięć i częstotliwości
