Ładowarka Li-Ion BMS 5S 100A
Moduł ładowarki akumulatorów Li-Ion lub Li-Pol w popularnych rozmiarze 18650 lub podobnych.

Możliwość dowolnego przerobienia na 3S/4S/5S (jesteś zainteresowany? - daj znać.
Obsługa pakietu 5S o napięciu 18V – 21V (3,6V – 4,2V na ogniwo) z zabezpieczeniami i balanserem.

Moduł ładowania ogniw litowo jonowych BMS 5S z wbudowanym balanserem wytrzymujący prąd chwilowy do 100A. Moduł został wyposażony w zabezpieczenia nadprądowe i przeciwprzeciążeniowe. Wbudowany balanser zadba o równe doładowywanie ogniw, a zabezpieczenia uchronią je przed przeładowaniem i nadmiernym rozładowaniem. Jest to płytka, która pomoże kompleksowo w budowie pakietu do elektronarzędzi czy innych urządzeń o dużym poborze prądu.

Parametry modułu BMS 5S 100A:

Ilość obsługiwanych ogniw: 5

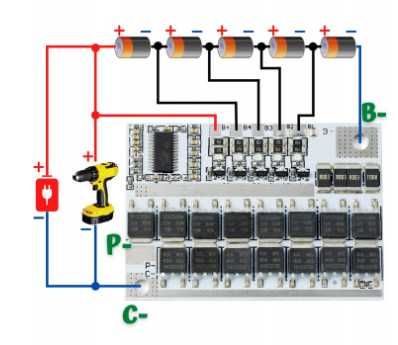

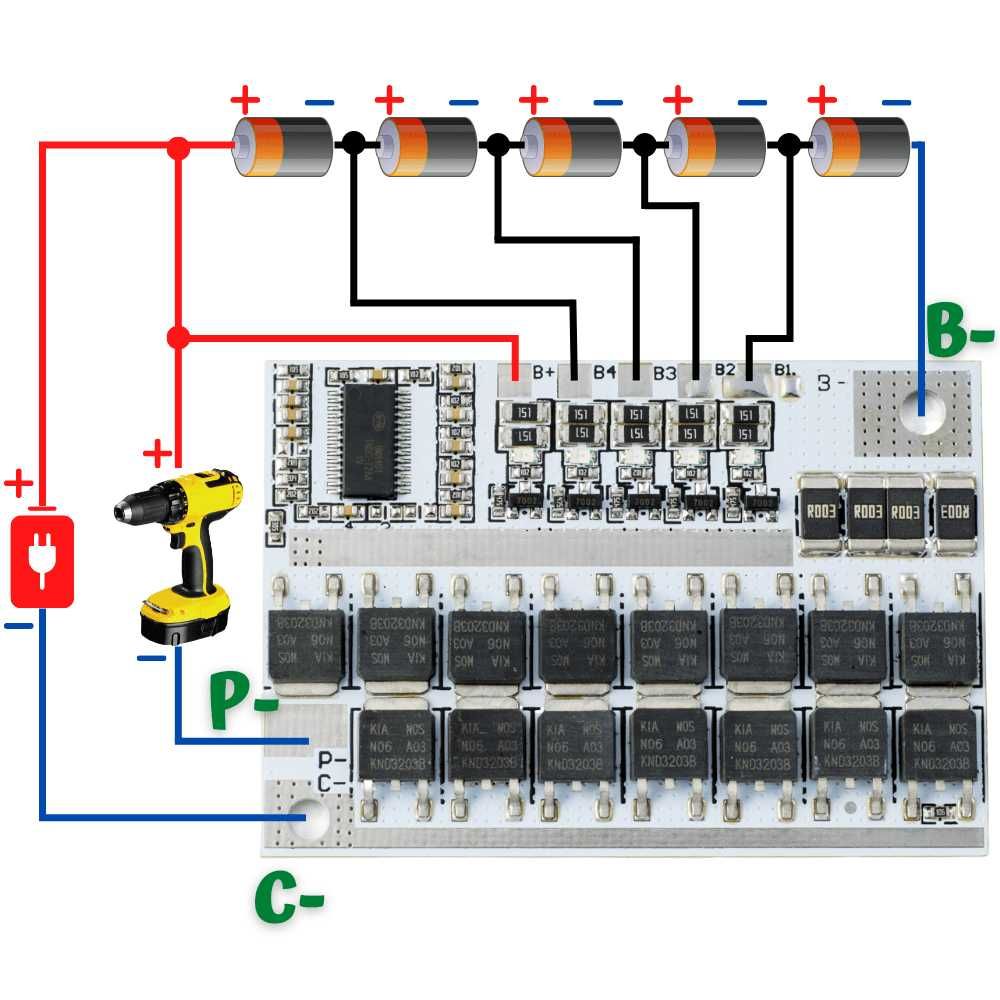

Maksymalny prąd ciągły: 60 A (osobne podłączenie portów P-/C-)
Maksymalny prąd ciągły: 80 A (wspólne podłączenie portów P-/C-)
Chwilowy prąd maksymalny: 100 A

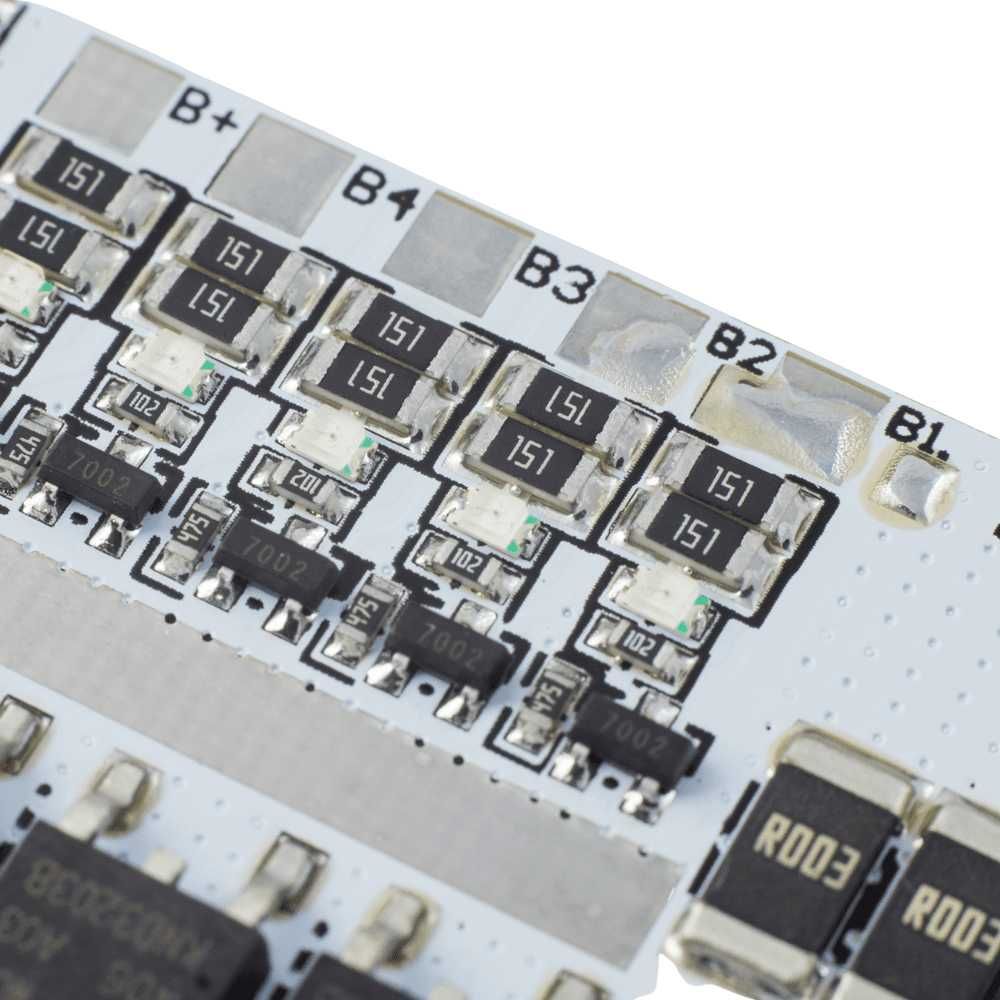

Funkcja balansera napięcia
Napięcie balansu: 4,14 – 4,24 V
Prąd wyrównujący: 60 mA
Maksymalny prąd ładowania akumulatorów: 60 A
Maksymalne napięcie ładowania: 12,6V (3S), 16,8V (4S), 21V (5S)
Zabezpieczenie przeciwzwarciowe
Czas zadziałania zabezpieczenia przeciwzwarciowego: 100-600 uS

Zabezpieczenie przed przeładowaniem
Napięcie zabezpieczenia: 4,21 – 4,29 V (typ.)

Napięcie resetujące zabezpieczenie: 4,14 – 4,24 V

Czas wykrycia przeładowania: 1,5 – 2,5 s

Zabezpieczenie przed nadmiernym rozładowaniem
Napięcie zabezpieczenia: 2,72 – 2,88 V (typ.)

Napięcie resetujące zabezpieczenie: 2,9 – 3,1 V

Czas wykrycia rozładowania: 0,5 – 1,5 s

Temperatura pracy: -40 ÷ +80 °C
Wymiary: 60 x 42 x 4 mm
Zastosowanie
Moduł BMS 5S 100A może być stosowany do przerabiania narzędzi akumulatorowych. Często narzędzia takie mają akumulatory w technologii Ni-Cd, a nowe baterie są bardzo drogie.

Przeróbka takiego akumulatora wkrętarki na Li-Ion będzie nie dość, że tańsza, to jeszcze do dyspozycji będziesz miał akumulator w lepszej technologii i o lepszej wydajności.

Oprócz narzędzi możesz użyć go do zbudowania własnych banków energii lub innych zastosowań, gdzie bateria składa się z szeregowo połączonych akumulatorów Li-Ion/Li-Pol.

Możesz budować większe baterie łącząc ogniwa równolegle. Zwiększysz tym sposobem pojemność całej baterii, oraz maksymalny prąd jaki możesz z niej uzyskać.
