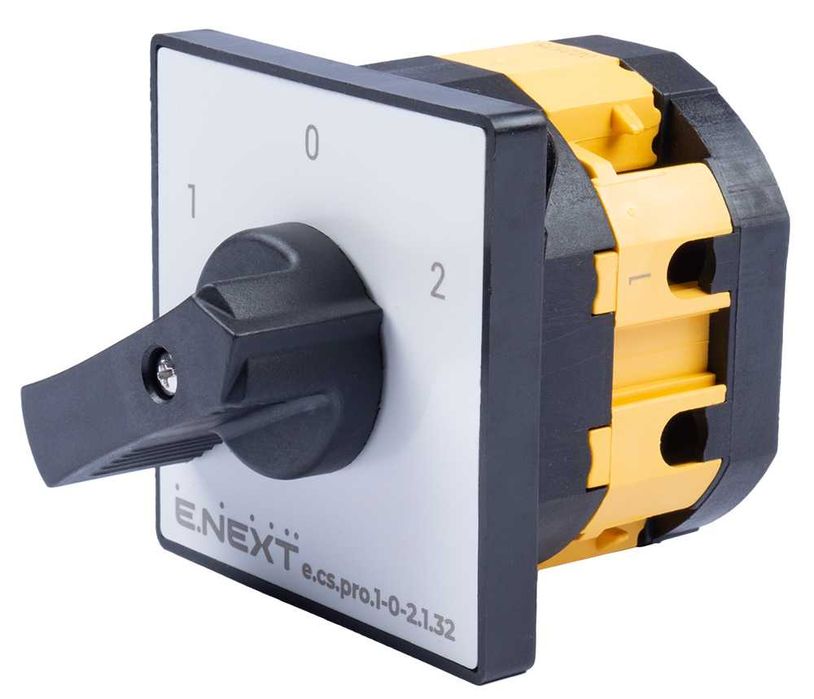

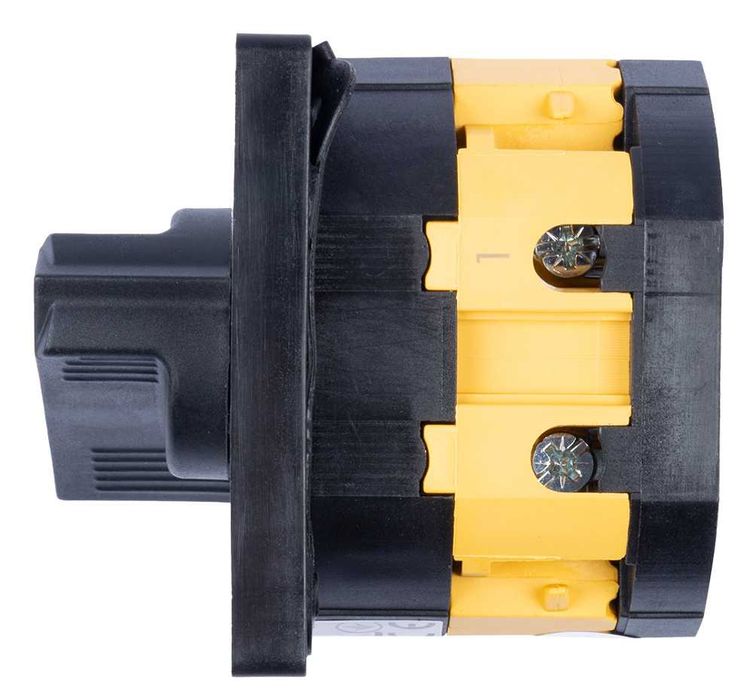

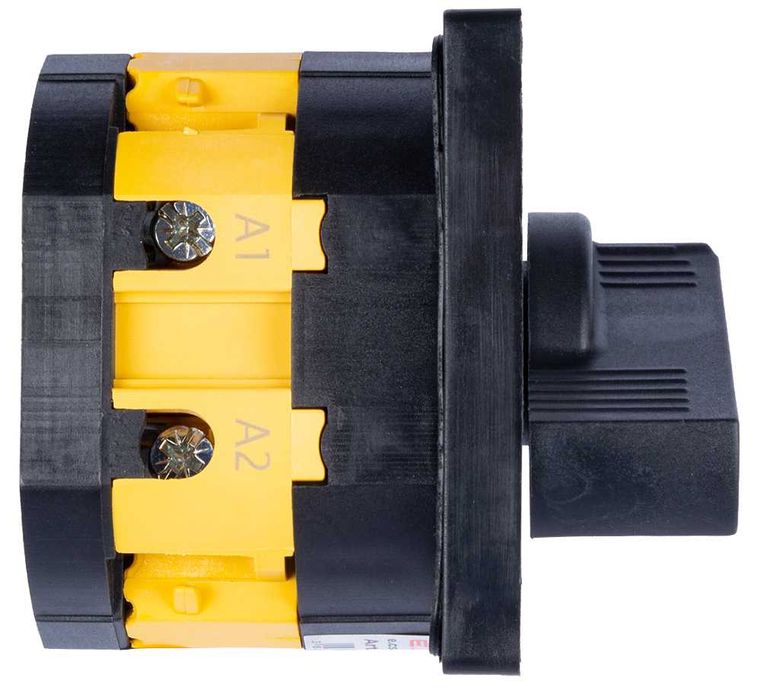

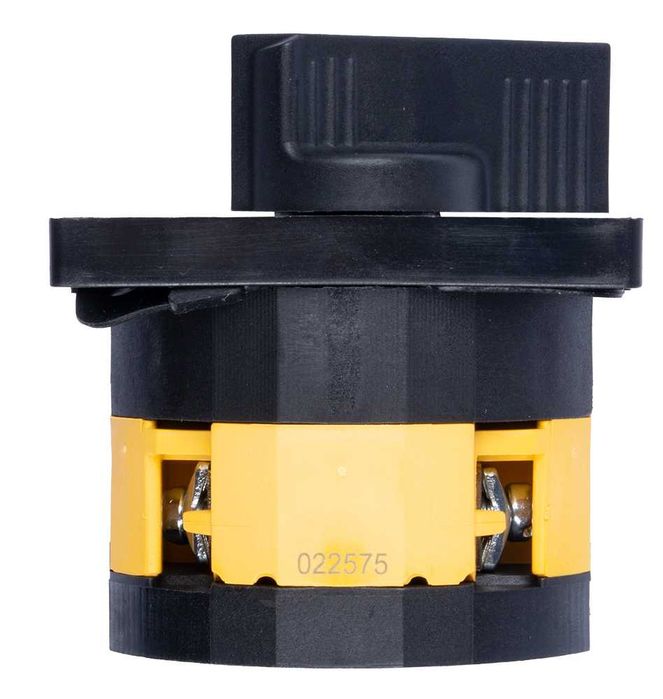

Przełącznik krzywkowy (pakietowy) 1–0–2 32A 1P e.cs.pro.1-0-2.1.32
Opis produktu
Przełącznik krzywkowy (pakietowy) e.cs.pro.1-0-2.1.32 przeznaczony jest do ręcznego przełączania obwodów prądu przemiennego (AC) w układzie 1–0–2. Posiada 1 biegun (1P) oraz prąd znamionowy 32 A, dzięki czemu znajduje zastosowanie w obwodach sterowania, sygnalizacji, pomiarowych oraz pomocniczych, gdzie wymagane są wyższe prądy robocze.

Urządzenie charakteryzuje się bardzo wysoką trwałością mechaniczną – 3 000 000 cykli, solidną konstrukcją oraz uniwersalnym montażem: na szynie DIN 35 mm (za pomocą adaptera) lub na płycie montażowej / w drzwiach rozdzielnicy. Może pracować w dowolnym położeniu.

Najważniejsze cechy
Przełącznik krzywkowy (pakietowy) 1–0–2
1 biegun (1P)
Prąd znamionowy: 32 A
Do obwodów AC
Bardzo wysoka trwałość mechaniczna
Montaż: DIN (adapter) lub panelowy
Praca w dowolnym położeniu
Wymiary i dane montażowe
(wg dokumentacji producenta – tabela i rysunek)

Głębokość całkowita (A): 70 mm

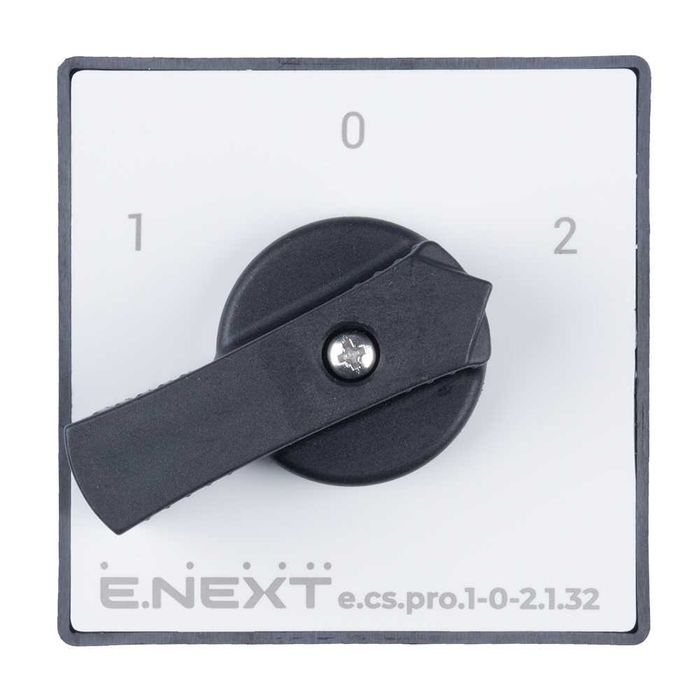

Wymiary czołowe: 65 × 65 mm
Podstawa montażowa: 36 × 36 mm

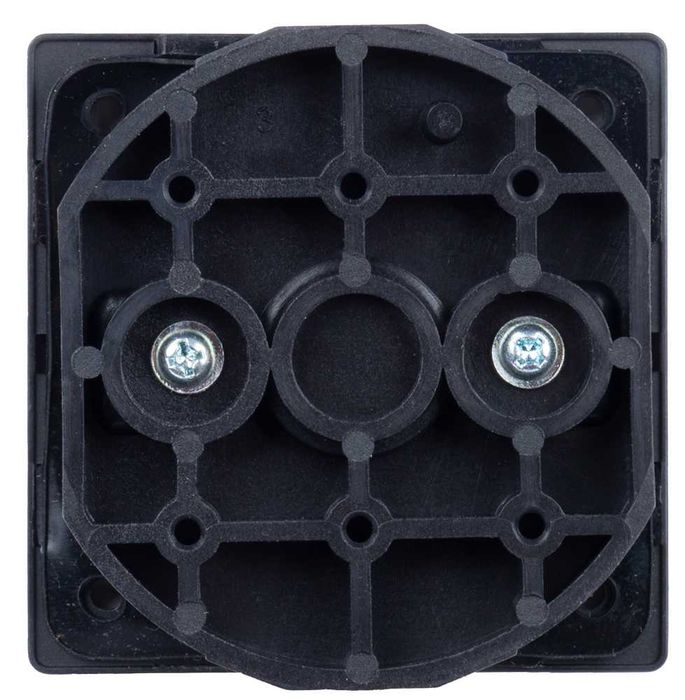

Rozstaw otworów montażowych: 48 × 48 mm
Otwory montażowe: 4 × Ø3,5 mm
Otwór osi pokrętła: Ø16 mm
Sposób montażu: panelowy lub na szynie DIN (adapter)
Specyfikacja techniczna
Model: e.cs.pro.1-0-2.1.32

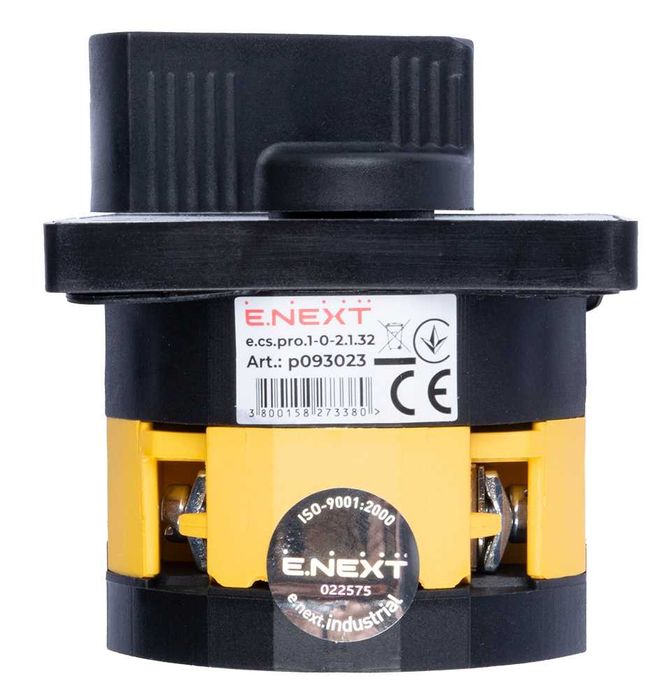

Numer katalogowy: p093023
Rodzaj: przełącznik krzywkowy / pakietowy
Układ przełączania: 1–0–2
Liczba biegunów: 1
Prąd znamionowy (In): 32 A
Napięcie robocze (Ue): 120 / 240 / 440 V AC
Napięcie izolacji (Ui): 660 / 690 V
Rodzaj prądu: AC
Częstotliwość: 50 / 60 Hz
Stopień ochrony: IP20
Zakres temperatur pracy: -25°C … +55°C
Maks. przekrój przewodów: 3 × (2,5–6 mm²)
Moment dokręcania zacisków: 1,2 Nm
Trwałość mechaniczna: 3 000 000 cykli
Wysokość instalacji: do 2000 m n.p.m.
Pozycja pracy: dowolna
Montaż: DIN 35 mm (adapter) / panel
