Konwerter sygnału z cyfrowego PWM w zakresie 0-100% na sygnał analogowy w zakresie 0-10V. Współczynnik wypełnienia jest zmieniany proporcjonalnie do napięcia wyjściowego sterowanie z poziomu Supli z kanału dimmera. Kręcąc suwakiem w Supli zamieniamy sygnał PWM na 0-10V na wyjściu konwertera dostosowując tym np prędkość silnika. Urządzenie znajdzie zastosowanie np. w sterownikach PLC lub innych przemysłowych interfejsach, systemy wentylacyjne itp z wejściem analogowym 0-10V. Poprzez dostosowanie wypełnienia PWM mamy możliwość sterowania napięciem wyjściowym.

Urządzenie posiada opcję automatyki wraz ze zmieniająca się temp dostosowuje zakres pracy silnika w %.
Np jeśli w naszym systemie mamy system nagrzewania oczywiście sterowanik musi posiadać wejście analogowe 0-10V to po osiągnięciu temp np 23°C wiatrak będzie pracował w zakresie 25%, a gdy temp spadnie np poniżej 15°C wiatrak automatycznie załączy się na 60% mocy. Oczywiście wszelkie konfiguracje odnośnie ustawień progów temp i zakresu pracy silnika w % można wykonać z poziomu Cloud w Supli.
Na płytce jest również przekaźnik, który można dodatkowo wykorzystać do załączenia jakiegoś urządzenia. Tutaj również można wykonać indywidualne ustawienia progów temp i zakresu pracy w % kiedy ma się włączyć/ wyłączyć.

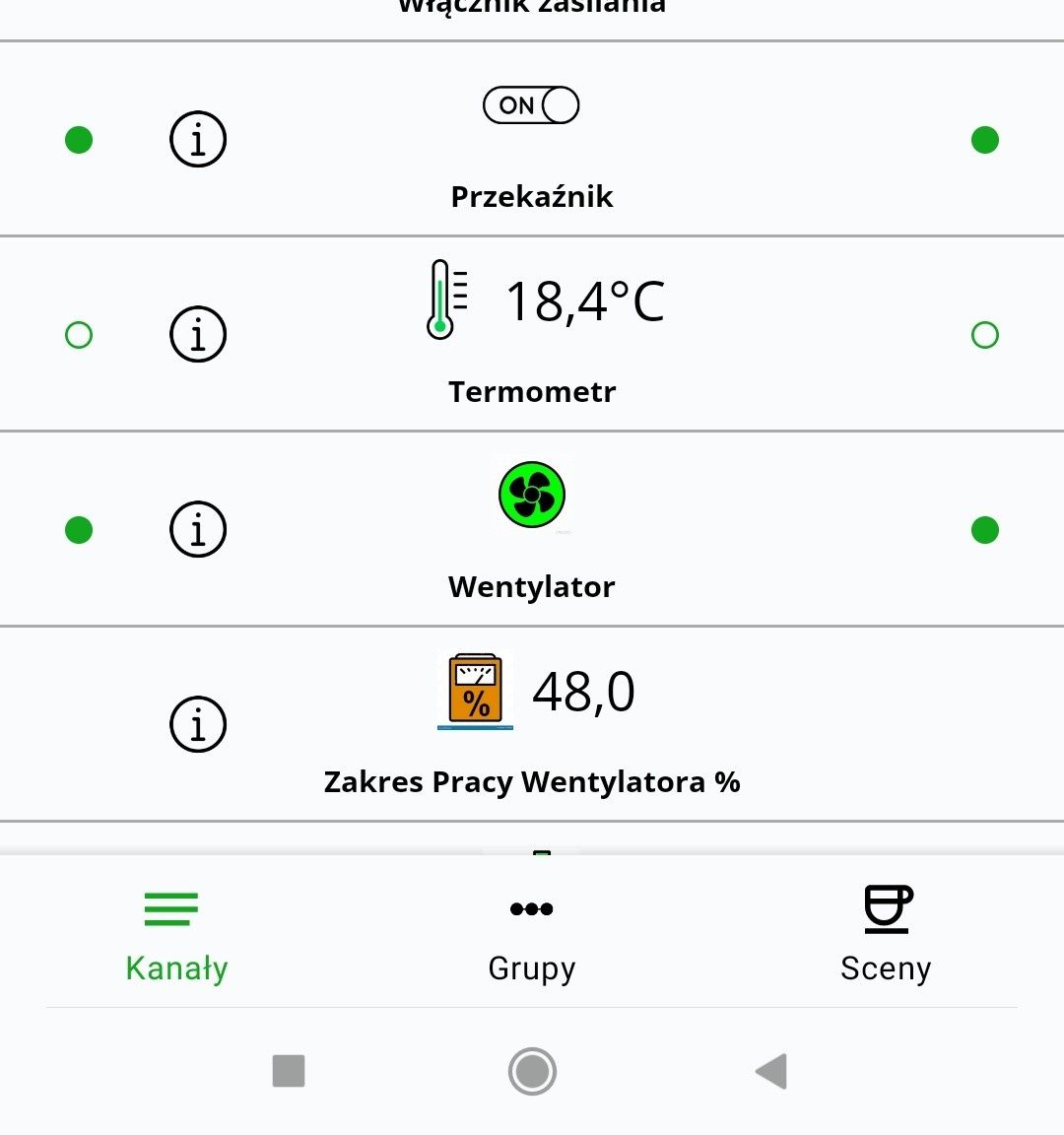

W Supli mamy:
Przekaźnik
Termometr

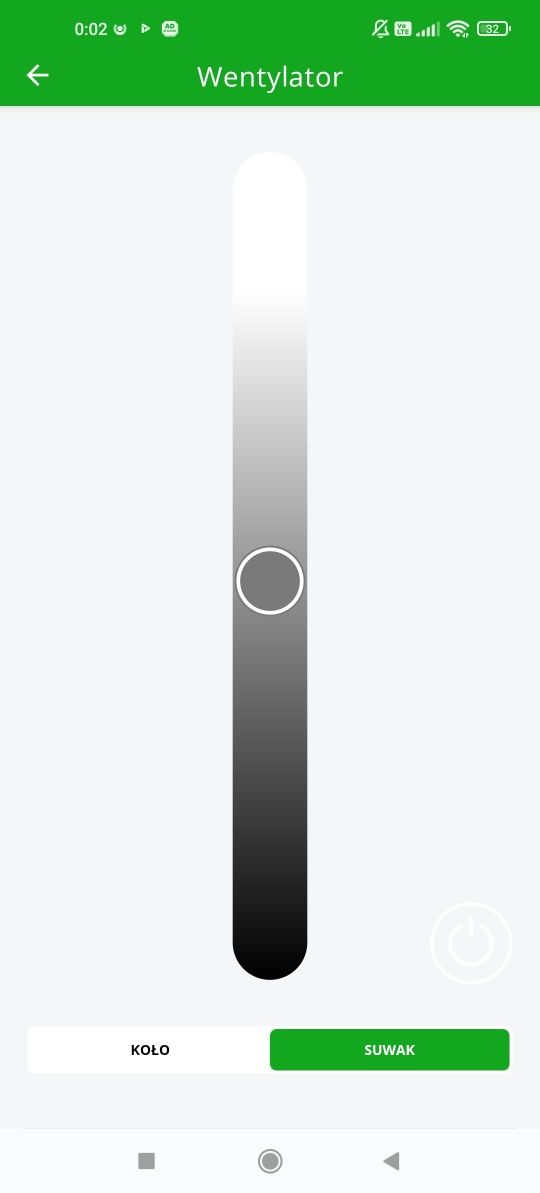

Dimmer ktorym ustawiamy wartość pracy w % kręcąc suwakiem lub kółkiem. Zamiana sygnału PWM na wyjście analogowe 0-10V.
Zakres pracy wentylatora w %.

Specyfikacja konwertera

Napięcie zasilania: 12V do 30V DC zalecane:14V
Typ konwersji: PWM do napięcia
Częstotliwość sygnału wejściowego: od 1KHz do 3KHz
Napięcie sygnału wejściowego: 5V-12V lub 12V-24V (regulacja zwroką)
Zakres napięcia na wyjściu: 0V do 10V
Optoizolowane wejście

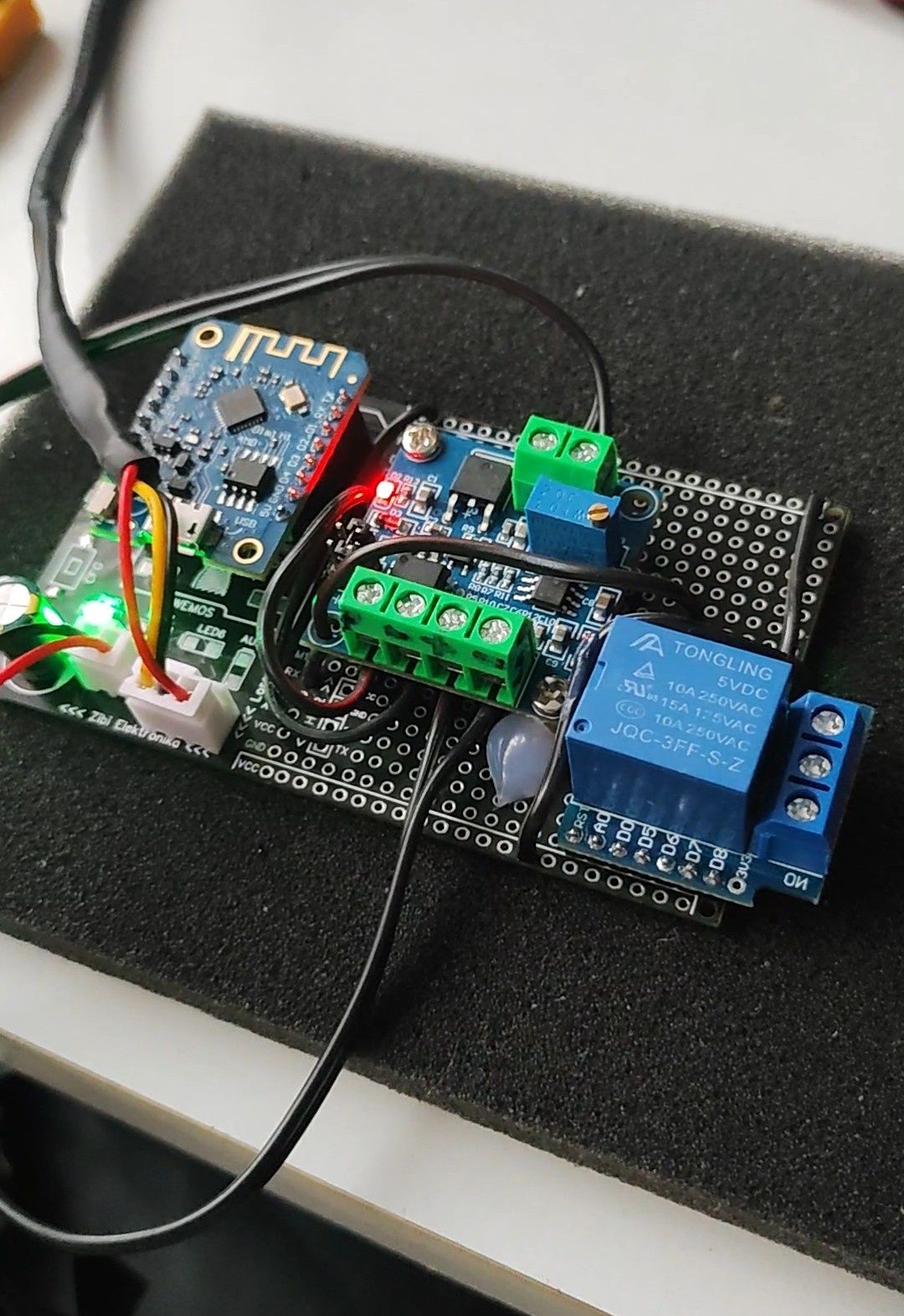

Zestaw zawiera:

Płytka sterująca Wemos
Przekaźnik
Czujnik temp DS18B20
Konwerter
Zasilacz 230/5V
