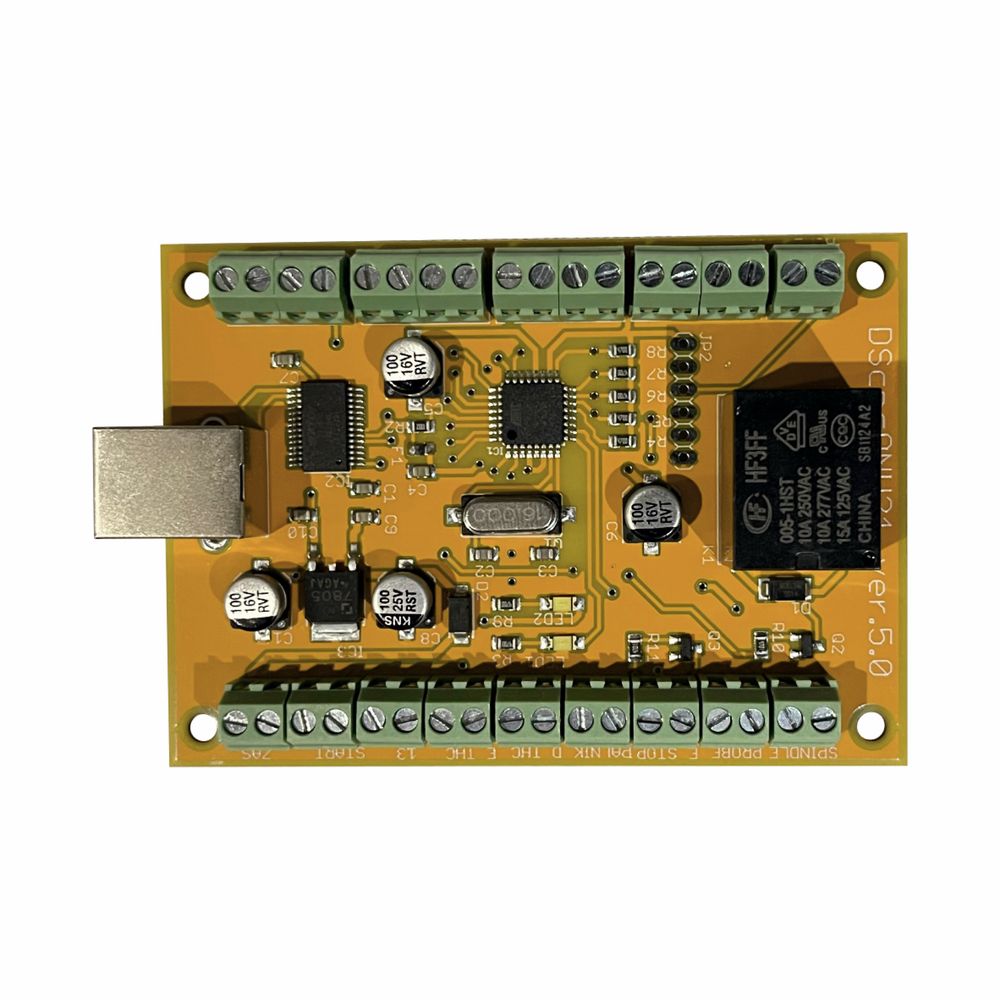

Moduł DScnc v5.0

Obsługuje program StoneGrav:
- rytowanie w kamieniu lub szkle oraz metalu
Obsługuje program CNConv:
- frezowanie
- cięcie
- grawerowanie
- rysowanie
- wiercenie Excellon Zaxis
- planowanie powierzchni
- obsługa tokarek
- automatyzacja dowolnych urządzeń o posuwie do 1 do 3 osi

Atutem wersji 5.0 jest bardzo mały wymiar

Oraz dostępność od ręki

Nasz moduł kontroli jest niezbędnym elementem do uruchomienia darmowego oprogramowania:

CNConv v15.6.4

Stongrav v13

Zaxis v2.0

Opis budowy modułu:

1. Wyprowadzenie kontroli, sterowania/driverów silników krokowych, serwomotorów na układzie wyposażonym w sloty wyjścia (4pin A+ A- B+ B-)
do obsługi silników krokowych 4-pinowych w standardzie A1 A2 B1 B2 układ Step/Dir

2. Możliwość dublowania każdej osi - rozdzielania przewodów drivera silników krokowych czy servo

3. Obsługa zasilania 12V - min 2A - klasyczny zasilacz

4. Obsługa kontroli wrzeciona SPINDLE dla programu - przycisk on off

5. Złącze USB typu B do komunikacji PC lub laptop

6. Obsługa 3 silników osi XYZ lub XYA - przypisywane piny programowo (program pozwala w łatwy sposób zmienić czy dostosować kierunek ruchu bez przepinania przewodów silnika)

7. Wyprowadzenie sygnału kontroli wrzeciona za pośrednictwem zewnętrznego dowolnego typu modułu wrzeciona frezującego np.: DC lub obsługa falownika

8. Obsługa czujników krańcowych dla każdej osi 2piny z opcją dowolnego rozdzielenia PROBE

9. Obsługa czujnika wysokości narzędzi SONDA

10. Obsługa przycisku bezpieczeństwa E-stop

- Stara wersja kontrolera była wykonana na LPT oraz wymagała płyty głównej mach3
Nowa jest z komunikacją po USB-B i nie wymaga dodatkowych elementów.

Wyjścia:

1. X axis 4 pin
2. Y axis 4 pin
3. Z axis 4 pin
4. A axis 4 pin
5. Home 2 pin
6. USB typu B jak od drukarki
7. Zasilanie 2 pin
8. Start 2 pin
9. Pin 13 - programowy 2 pin
10. E THC 2 pin
11. D THC 2 pin
12. Palnik 2 pin
13. E-stop 2 pin
14. Probe 2 pin
15. Spindle 2 pin

Idealna alternatywa dla użytkowników indywidualnych jak i profesjonalnych urządzeń cnc wyposażonych w silniki krokowe lub servomotory na bazie Step/Dir

Masz problemy z obsługą Mach3 lub innym oprogramowaniem, a wykonujesz realizacje w perspektywie 2 lub 2,5D (cięcie, wiercenie)przejdź na CNCONV !

Prosimy pobrać odpowiedni program.
CNConv StonGrav ZAxis

PROGRAM NIE OBSŁUGUJE G-KODÓW !!!
Projekty realizowane w dowolnym programie graficznym obsługującym pliki wektorowe (CorelDraw, Incspace)

Główne parametry CNConv: - obsługa 3 osi + silnik głowicy kującej
- obsługa 3 osi + double silnik na oś Y - generowane sygnały Step/Dir w standardzie TTL - generowane sygnałów Step/Dir dla silnika głowicy kującej - częstotliwość generowanego sygnału do 100kHz - akceptowane typy plików – HPGL (plt); Excellon; BITMAPY (bmp, jpg) - rytowanie, kucie, DXF
grawerowanie w kamieniu, szkle i innych. - wejścia krańcówek bazowych, czujnika długości narzędzia przycisku Stop i Start, oświetlenie led 12V, włącznik/wyłącznik kontrolera,, oświetlenia
- dowolne drivery
- dowolny typ silnika wrzeciona - wyjście załączające wrzeciono, sygnał enable dla silników - profesjonalny układ na płycie pcb - rozdzielczość sprzętowa 0.05
- zabezpieczenia przed przeciążeniem
- w pełni funkcjonalne darmowe oprogramowanie

Zakup zawiera:

1. Moduł kontrolera do sterowania programami CNConv StonGrav Zaxis
2. Oprogramowanie oraz instrukcje obsługi, instrukcje komunikacji peryferiów urządzenia, przygotowane darmowe projekty, szkolenia wysyłane na mail po odebraniu kontrolera, lub do pobrania z naszej strony.
3. Instrukcje komunikacji - podłączenia elektroniki

Do uruchomienia niezbędne

1. Drivery (dowolny typ no.: TB6600 + zasilacz o mocy adekwatnej do obciążenia silników krokowych
2. Kabel USB-B (jak do drukarki)
3. Moduł wrzeciona z wrzecionem lub wrzeciono z falownikiem
4. Zasilacz 12V min 2A
