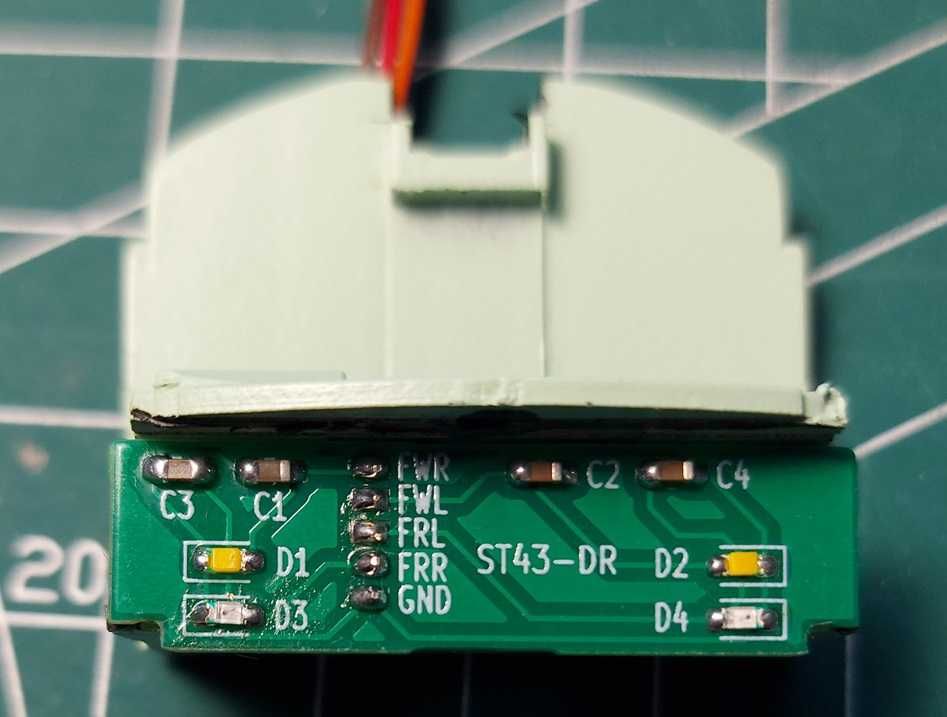

Sprzedam komplet płytek (płytka główna oraz dwie płytki czołowe) do ST43 firmy Albert Modell oraz Tillig. Mam dwie wersje płytek czołowych. Jedna jest przystosowane pod duże reflektory a druga pod małe.
Ważne !!! Trzeba usunąć oryginalne światłowody a następnie zamontować światłowody szklane we własnym zakresie.

Pudło rezonansowe do głośnika (nie jest wymagane) oraz dekoder widoczny na zdjęciu nie są przedmiotem sprzedaży. W razie czego mogę wystawić dodatkową aukcję na pudło rezonansowe. Jest o tyle fajne, że pasuje do niego głośnik jaki dostarcza ESU wraz z dekoderem.

Opis działania płytki:
Sterowanie oświetleniem zostało przerzucone na mikrokontroler który komunikuje się z dekoderem ESU LokSound 5 za pomocą interfejsu SUSI. Dzięki temu zostało sporo wolnych wyjść na dekoderze. Płytka ma następujące funkcje:
- oświetlenie zgodne z E1
- światła mogą być przygaszone lub pełna moc. Pełna moc jest tylko z przodu lokomotywy (zgodnie z aktualnym kierunkiem jazdy). Ma to znaczenie przy światłach manewrowych.
- oświetlenie pulpitów jest niezależne od kierunku jazdy (rezystory dla diod jest na płytce)
- oświetlenie kabin jest niezależne od kierunku jazdy (rezystory dla diod jest na płytce)
- czujnik halla - płytka posiada pady lutownicze pod czujnik halla. Sam czujnik trzeba zamontować na wysokości wózków a przewody przylutować do płytki. Czujnik jest podpięty pod dekoder więc wszelkie ustawienia robimy z poziomu dekodera.
- możliwość podłączenia dwóch sprzęgów elektromagnetycznych. Sprzęgi są sterowane z dekodera
- możliwość przylutowania kondensatorów 2x470uF
- zostały jeszcze dwa wyjścia mocy które zostały wyprowadzone na pady.
- zostawiłem również pady dzięki którym można się podpiąć do mikrokontrolera i wgrać własny program.
- Gniazdo 21MTC
- światła włączają oraz wyłączają się sekwencyjnie !!!

Można mieć wszystkie powyższe opcje na raz !!! Wyjść jest nadmiar :)

Płytka została zaprojektowana dla dekoderów ESU Loksound 5. Z innymi dekoderami jej nie testowałem. Światła powinny działać ze wszystkimi dekoderami które obsługują SUSI (chyba wszystkie dekodery obsługują SUSI).

Mapowanie wyjść:
F0 - światła białe Pc1 zmienne kierunkowo
F1 - włączenie / wyłączenie dźwięku
F2 - trąbka wysokotonowa
F3 - trąbka niskotonowa
F4 - uruchomienie elektrosprzęgu + dźwięk rozsprzęgania
F5 - światła czerwone zmienne kierunkowo Pc5 (światła czerwone są niezależne od świateł białych tzn, że można włączyć tylko światła czerwone lub tylko światła białe lub białe i czerwone jednocześnie)
F6 - światła przygaszone / pełna moc
F7=0, F8=0, F9=1 - światła do jazdy po torze przeciwnym do zasadniczego Pc2
F7=0, F8=1, F9=0 - światła Pc6
F7=0, F8=1, F9=1 - sygnał A1 Alarm (dodałem sygnał dźwiękowy)
F7=1, F8=0, F9=0 - światła manewrowe Tb1 prawe (światło pełna moc włącza się tylko na przodzie lokomotywy, zgodnie z aktualnym kierunkiem jazdy)
F7=1, F8=1, F9=0 - światła manewrowe Tb1 lewe (światło pełna moc włącza się tylko na przodzie lokomotywy, zgodnie z aktualnym kierunkiem jazdy)
F7=1, F8=0, F9=1 - dwa dolne światła białe
F10 - oświetlenie kabiny 1
F11 - oświetlenie kabiny 2
F12 - oświetlenie pulpitu 1
F13 - oświetlenie pulpitu 2

Mogę podesłać na maila paczkę z ustawieniami do dekodera ESU Loksound 5. Wystarczy ją tylko wgrać za pomocą programatora ESU. Jest to darmowa paczka pobrana ze strony ESU z odpowiednio zmapowanymi wyjściami oraz innymi opcjami. Dodatkowo do paczki dodałem sygnał dźwiękowy A1 Alarm zrobiony z trąbki niskotonowej.
