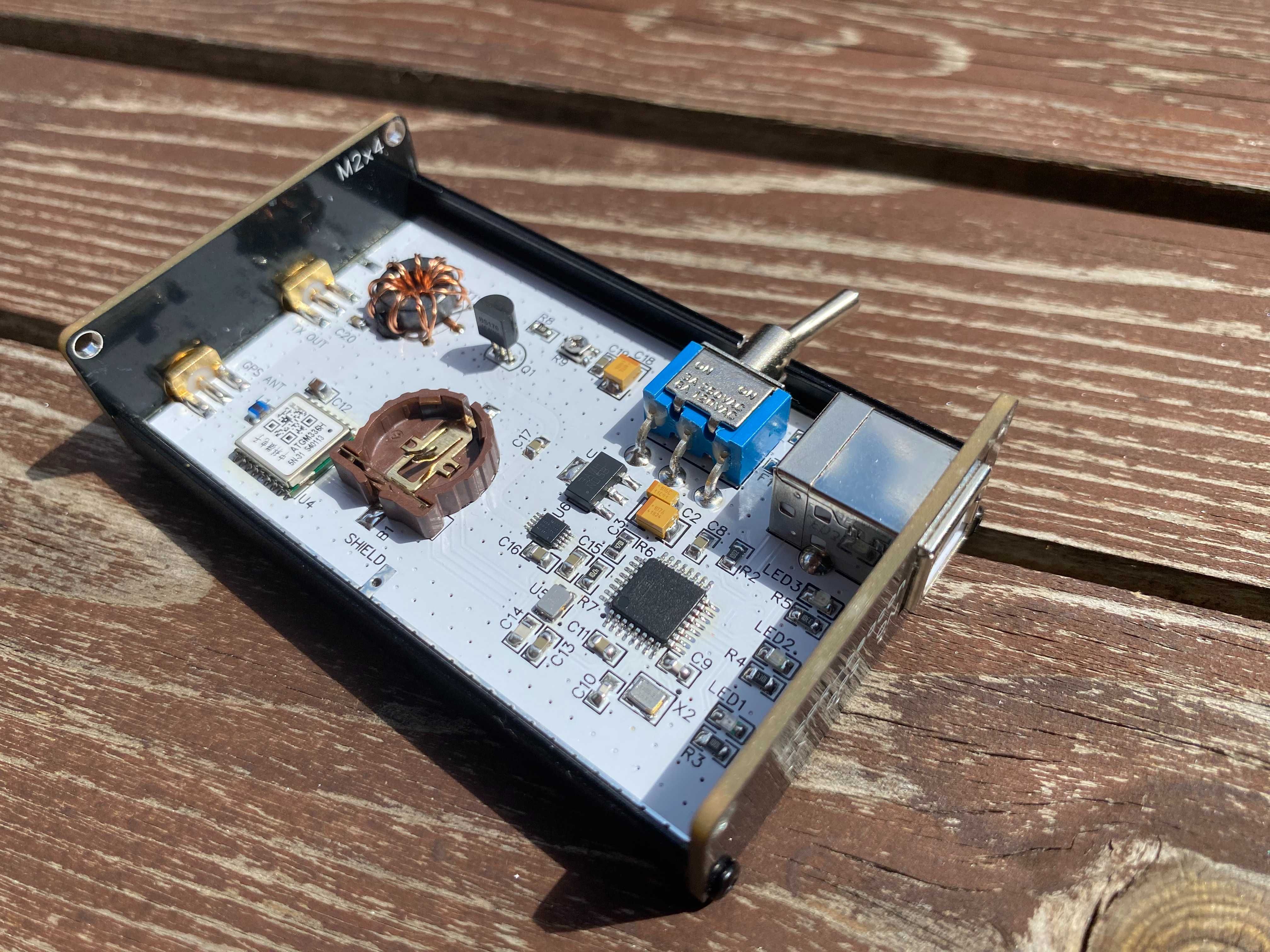

Sprzedam kompaktowy nadajnik WSPR. Jest to w pełni mój autorski projekt – gotowe urządzenie o jakości fabrycznej, zaprojektowane od podstaw.

Zakres częstotliwości nadawania: 0,1375 MHz (2200 m) - 144,4905 MHz (2 m);
Obsługiwane protokoły transmisji: WSPR;
Procesor: Atmega328;
Generator: SI5351, stabilizowany TCXO w celu eliminacji dryfu częstotliwości;
Urządzenie wyposażone jest w wbudowany moduł GPS umożliwiający synchronizację czasu transmisji wiadomości WSPR oraz automatyczne obliczanie lokalizatora QTH.
Wzmacniacz:

Wersja 1.0: tranzystorowy oparty na BS170,

Wersja 2.0: buforowy oparty na układzie 74ACT244;

Moc wyjściowa: ~23 dBm;

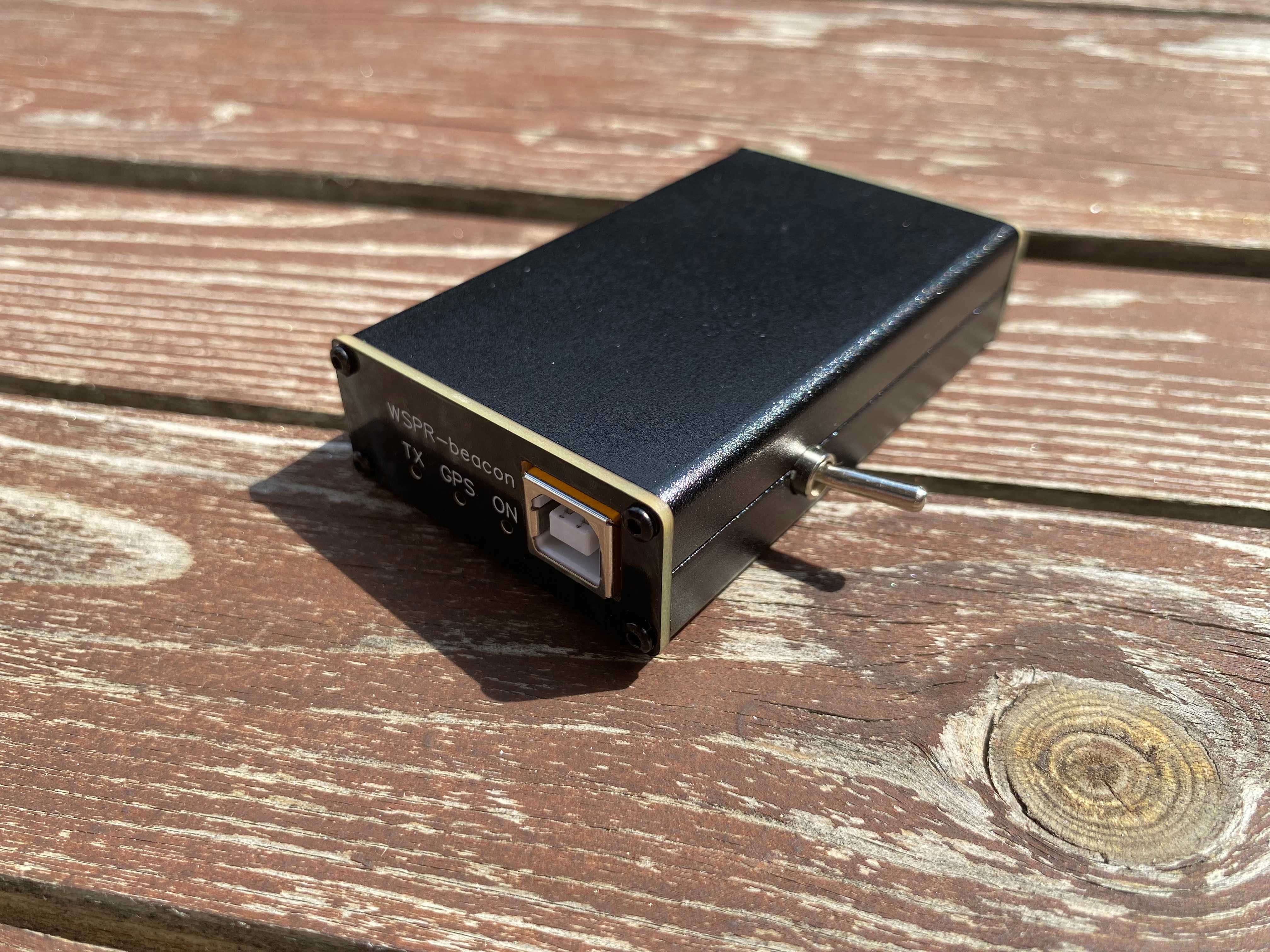

Wymiary: 80 x 50 x 20 mm, aluminiowa obudowa;
Zasilanie: USB-B, 5 V, z zabezpieczeniem w postaci samonaprawiającego się bezpiecznika;
Złącza RF: SMA, 50 Ω.

Urządzenie wymaga wcześniejszego wgrania oprogramowania z wyborem częstotliwości pracy i ustawieniem znaku wywoławczego krótkofalowca! Mogę wgrać oprogramowanie z wymaganymi parametrami przed wysyłką.

Podczas zakupu urządzenia proszę o wskazanie konkretnej wersji, którą chcesz kupić:

Wersja 1.0: tranzystorowy wzmacniacz wyjściowy oparty na BS170, z możliwością regulacji mocy wyjściowej;

Wersja 2.0: buforowy wzmacniacz oparty na układzie 74ACT244, stała moc wyjściowa.

Szczegółowe informacje (schemat urządzenia, wyniki testów) mogą Państwo znaleźć na stronie GitHub projektu: IgrikXD/WSPR-beacon
