Przeznaczenie: Wspomaganie podgrzewu ciepłej wody użytkowej oraz centralnego ogrzewania w dowolnego typu obiektach. Odpowiednio dobrany zestaw kolektorów jest w stanie pokryć do 60% rocznego zapotrzebowania na ciepłą wodę użytkową.

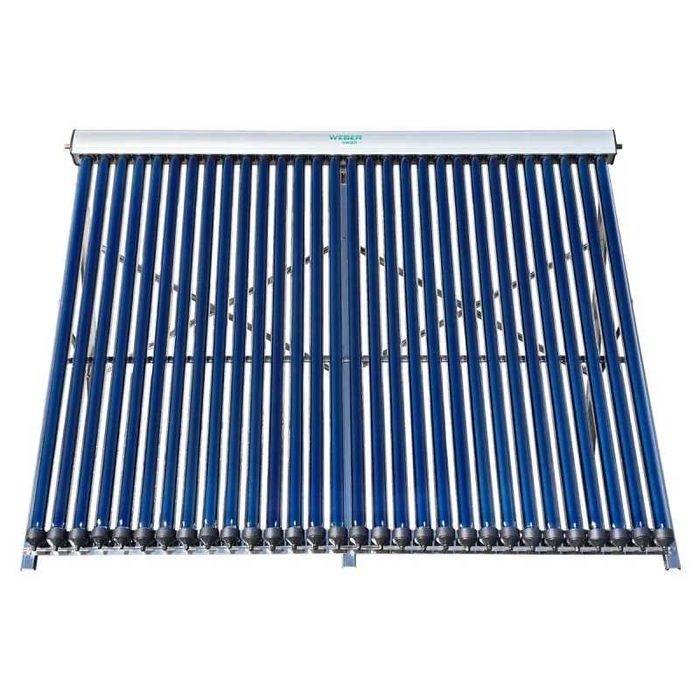

Kolektor słoneczny Weber Sol FX Vacuum 30 z zestawem montażowym do płaskich powierzchni

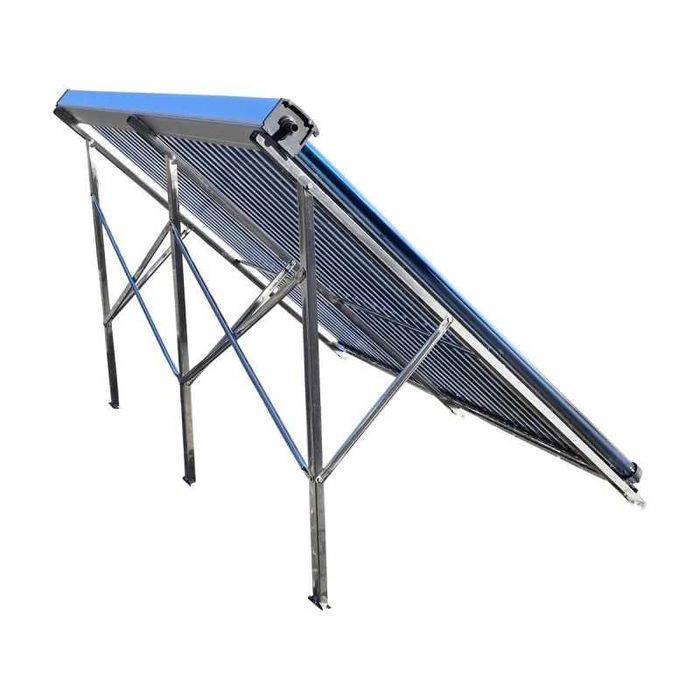

Kolektor słoneczny rurowo-próżniowy wykonany w technologi Heat Pipe marki Weber Sol z linii FX Vacuum 30 z zestawem montażowym umożliwiającym łatwą i szybką instalację kolektorów na płaskich powierzchniach, np. na dachu płaskim, tarasie lub gruncie.

Certyfikat SOLAR KEYMARK – brak. Jeśli chcesz skorzystać z programów dofinansowań — wybierz kolektory słoneczne lub zestawy w wersji SR, STANDARD (AMX) LUB PREMIUM (BASICX). W ofercie posiadamy zestawy solarne z zasobnikiem c.w.u., jak i zestawy solarne do grzania wody bez zasobnika.

ZALETY

Wysoka wydajność
Długa żywotność
Solidna konstrukcja
Prosty montaż
Pełna bezobsługowość
Dostęp do części zamiennych

ZAWARTOŚĆ ZESTAWU

Kolektor słoneczny Weber Sol FX 30
Zestaw do montażu na dachu płaskim lub innych płaskich powierzchni
Karton
Instrukcja

CHARAKTERYSTYKA

Wytrzymałe szkło borowo krzemowe
Wysoka efektywność dzięki miedzianemu absorberowi napylanemu na szkło
Technologia HEAT PIPE zabezpieczająca urządzenie przed drastycznym przegrzaniem w słoneczne dni, w sytuacjach gdy niemożliwy jest odbiór ciepła z urządzenia
Układ rurowy wykonany z miedzi

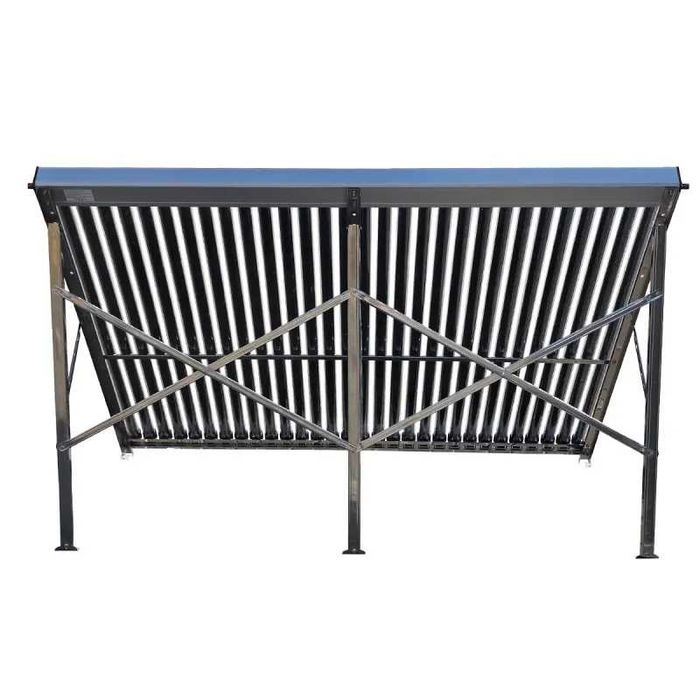

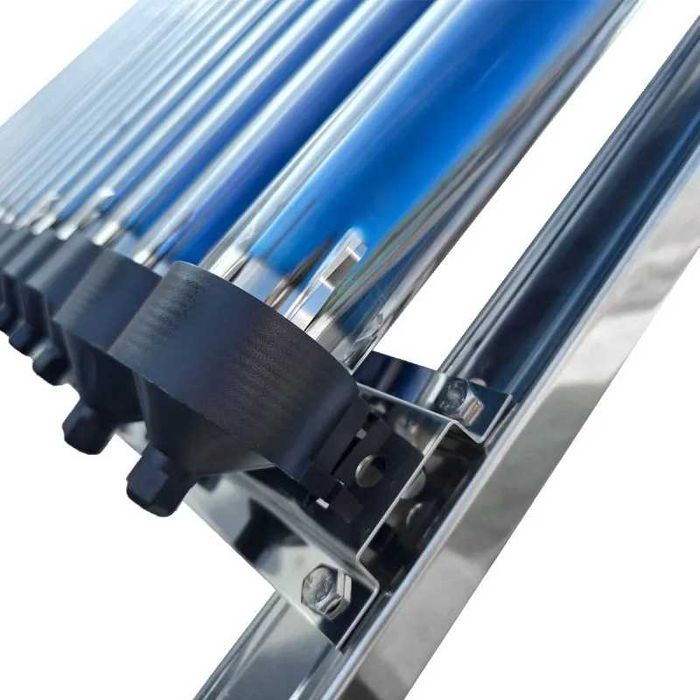

Stabilna konstrukcja nośna wykonana ze stali nierdzewnej
Łatwy i szybki montaż

UWAGA!

Prezentowany kolektor słoneczny Weber Sol FX Vacuum 30 jest dostarczany w kilku kartonach. Jest to standardowe rozwiązanie w tego typu urządzeniach ze względu na ich duże gabaryty. Takie rozwiązanie gwarantuje szybki oraz łatwy transport w docelowe miejsce montażu bez konieczności wykorzystania specjalistycznego sprzętu. Każda z rur próżniowych jest łatwa w demontażu, dzięki czemu w przypadku ewentualnego stłuczenia rury jest możliwość łatwej wymiany bez konieczności opróżniania całej instalacji z płynu solarnego.

W ofercie naszego sklepu oferujemy kolektor słoneczny rurowo-próżniowy Weber Sol FX Vacuum 30 w komplecie z zestawem montażowym na dach płaski. W przypadku chęci montażu kolektora na dach skośny należy odpowiedni taki zestaw dobrać indywidualnie. Sprawdź: Zestawy montażowe do kolektorów słonecznych.

Do każdego kolektora dodajemy dodatkowe 2 rury próżniowe w ramach ewentualnej gwarancji, gdyby okazało się, że zostały stłuczone w czasie transportu. Dzięki temu nie musisz tracić czasu na reklamacje i zwłokę w montażu.

PARAMETRY TECHNICZNE

Parametr/model: WEBER SOL FX VACUUM 30
Ilość rur: 30
Wymiary (dł. x wys. x gł.): 240 x 197 x 125 cm
Pow. brutto: 4,70 m²
Pow. apertury: 3,00 m²
Waga: 97,60 kg
Pojemność: 2,4 l
Nośnik ciepła: Glikol propylenowy z wodą
Maksymalne ciśnienie robocze: 10 bar
Temperatura stagnacji przy 1000 W/m2, 30°C: 200°C
Maksymalna temperatura pracy: 220°C
Zalecane ciśnienie w instalacji w stanie chłodnym: 3 bar
Pojemność ogrzewanej wody zasobnika wody użytkowej: max 250 l*

*Im większa temperatura podgrzewanej wody, tym niższa temperatura podgrzewu.

Kolektor słoneczny rurowo-próżniowy (Heat Pipe) marki Weber Sol z linii FX Vacuum 30 zapewni źródło ciepłej wody użytkowej przez wiele lat. Należy jednak pamiętać, że efektywność działania tych kolektorów uzależniona jest od ich odpowiedniego nachylenia, które mieści się w zakresie od 25°-45°. Nachylenie inne niż wcześniej podane, może spowodować znaczne obniżenie sprawności, a w niektórych przypadkach nawet doprowadzić do całkowitego unieruchomienia instalacji!

Należy także pamiętać, że im większa pojemność zasobnika wody, tym niższa temperatura podgrzanej wody. W związku z tym, jeśli zużywasz większe ilości ciepłej wody lub interesuje Cię wyższa temperatura wody, należy wówczas dobrać większą ilość kolektorów w stosunku do pojemności zasobnika.

ZASADA DZIAŁANIA KOLEKTORA WEBER SOL FX VACUUM 30

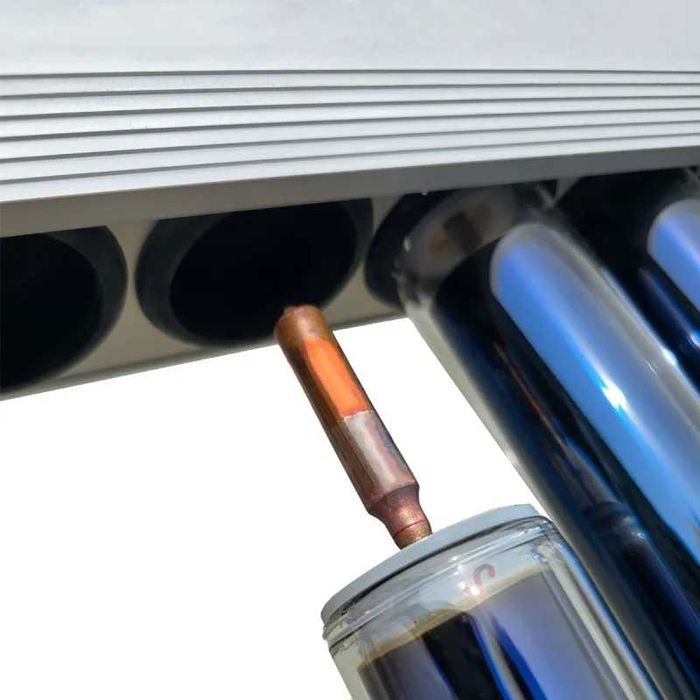

Promienie słoneczne padają na szklane rury pokryte warstwą tytanu i kwarcu. Warstwa ta zamienia promieniowanie w ciepło, które przekazane jest za pośrednictwem specjalnych wymienników do „rurek cieplnych” (to miedziany element znajdujący się w rurce szklanej). Już po chwili i przy nieznacznej temperaturze ciecz znajdująca się w „rurce ciepła” zaczyna parować. Dzieje się tak dlatego, że w rurce cieplnej znajduje się podciśnienie. Para unosi się do góry do głowicy wymiennika (skraplacza), gdzie poprzez magistralę zbiorczą kolektora oddaje ciepło i ulega skropleniu. Spływa ponownie na dół „rurki ciepła”, aby powtórzyć cały proces.

Przepływająca przez kolektor ciecz w postaci mieszanki glikolowej nie ma bezpośredniego kontaktu z rurami cieplnymi, ale odbiera ciepło ze skraplacza „rurki cieplnej” za pośrednictwem specjalnego wymiennika. W ten sposób ciepło przekazane jest na mieszankę krążąca pomiędzy kolektorem słonecznym, powodując stopniowy podgrzew wody użytkowej.

Aby zapoznać się z parametrami technicznymi urządzenia, wystarczy otworzyć zakładkę "dane techniczne", instrukcja montażu i użytkowania wraz z warunkami gwarancji załączona została w zakładce "pliki do pobrania".
