KAMERA TERMOWIZYJNA Z BLUETOOTH PCBA LUTOWNICZA DO ANALIZY I DIAGNOSTYKI ELEKTRONIKI OPROGRAMOWANIE PC WINDOWS ANDROID
- Precyzja: Kamera ta oferuję bardzo dokładne pomiary temperatury, co pozwala na identyfikację nawet niewielkich różnic.
- Obrazowanie 3D: Możliwość generowania trójwymiarowych obrazów termicznych ułatwia lokalizację i analizę problemów.
- Połączenie mikroskopu i termowizji: Integracja tych dwóch technologii pozwala na jednoczesną obserwację mikroskopową i termiczną, co jest szczególnie przydatne w elektronice do inspekcji mikroukładów.
- Zastosowania przemysłowe: Kamery te znajdują zastosowanie w wielu gałęziach przemysłu, np. w kontroli jakości, diagnostyce maszyn, badaniach nieniszczących.
- Zastosowania w elektronice: W elektronice kamery termowizyjne 3D służą m.in. do lokalizacji przegrzewających się komponentów, analizy rozkładu ciepła na płytkach drukowanych, kontroli jakości połączeń lutowanych.
- Diagnostyka maszyn: Identyfikacja przegrzewających się łożysk, silników, innych elementów mechanicznych.
- Badania nieniszczące: Wykrywanie wad materiałowych, np. pęknięć, delaminacji.
- Badania naukowe: Analiza rozkładu temperatury w różnych procesach.


ZAAWANSOWANE OPROGRAMOWANIE PC I APLIKACJA MOBILNA DEDYKOWANE DO ANALIZY TERMOWIZYJNEJ
oferujące szeroki zakres funkcji, w tym:
- Wyświetlanie i edycja: Prezentacja obrazów termowizyjnych z możliwością wyboru palet barw i edycji parametrów obrazu.
- Rejestracja multimediów: Funkcje wykonywania zdjęć i nagrywania filmów termowizyjnych.
- Analiza danych: Generowanie wykresów temperaturowych z możliwością eksportu do arkuszy kalkulacyjnych Excel w celu dalszej analizy i archiwizacji.
- Kompatybilność: Współpraca z systemami operacyjnymi Windows (10 i 11) oraz Android (wersja 7.0 i nowsze), zapewniająca elastyczność i integrację z różnymi urządzeniami.

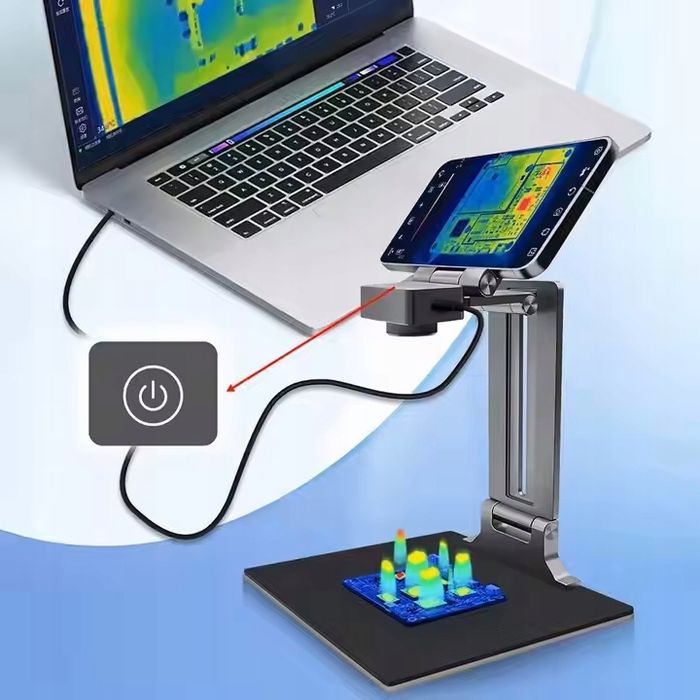

Urządzenie charakteryzuje się również prostą integracją z urządzeniami mobilnymi opartymi na systemie Android. Połączenie realizowane jest za pomocą dedykowanej aplikacji mobilnej, która oferuje szereg zaawansowanych funkcji analizy termowizyjnej. Do dyspozycji użytkownika oddane są między innymi: punktowy pomiar temperatury, pomiar liniowy, pomiar strefowy oraz możliwość rejestracji zdjęć i filmów termowizyjnych. Zarejestrowane materiały są zapisywane w pamięci urządzenia mobilnego, co umożliwia ich późniejszą analizę i archiwizację.



SZYBKA LOKALIZACJA WADLIWYCH PŁYTEK PCB:
Błyskawicznie identyfikuj usterki, takie jak wycieki prądu, zwarcia i przegrzewające się komponenty, nawet przy minimalnym prądzie wycieku rzędu 6 mA. To oszczędza cenny czas w procesie diagnostyki i napraw.
INTUICYJNE OBRAZY 3D:
Analizuj rozkład prądu i temperatury w trójwymiarowym widoku płytek drukowanych. Tryb 3D zapewnia intuicyjną wizualizację i ułatwia zrozumienie złożonych zależności termicznych, co jest kluczowe w elektronice i przemyśle.
TRYB ANALIZY PROSTOKĄTNEJ (ROI):
Dokonuj szczegółowych porównań i analiz zmian temperatury w wybranych obszarach (ROI - Region of Interest). Funkcja ta umożliwia wyświetlanie krzywej temperatury dla danego obszaru, co ułatwia analizę danych historycznych i identyfikację trendów.

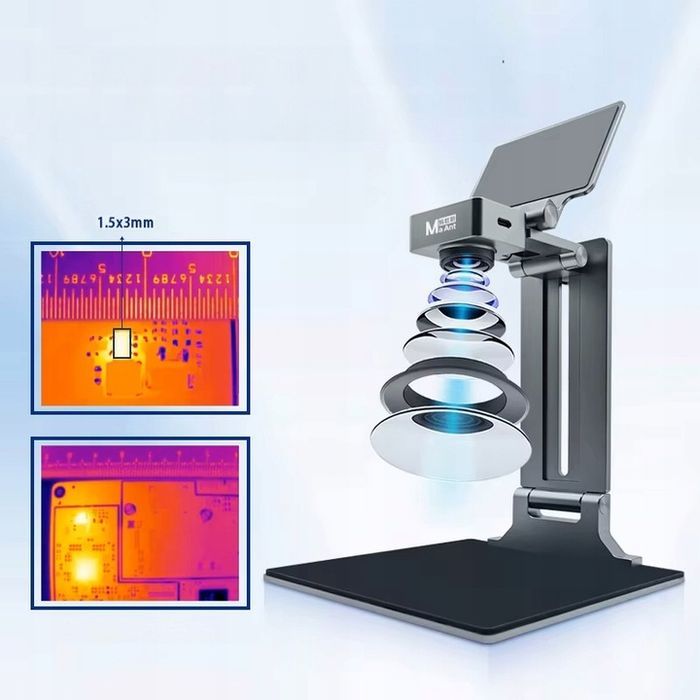

- Zakres odległości ogniskowania kamery bazowej wynosi od 100 mm do 150 mm. Zastosowanie opcjonalnego obiektywu makro pozwala na minimalizację odległości ogniskowania do 30 mm(w zestawie), co jest szczególnie korzystne w aplikacjach wymagających wysokiego powiększenia i szczegółowej analizy małych elementów.


TRYB PORÓWNANIA PODWÓJNEJ PŁYTY:
Porównuj jednocześnie dobrą i wadliwą płytkę PCB, umieszczając je obok siebie na ekranie. Analiza w identycznych warunkach pozwala na szybkie zidentyfikowanie różnic i precyzyjną lokalizację usterki.
- Na zdjęciu po lewej stronie znajduję się sprawna płytka PCB
- Na zdjęciu po prawej stronie znajduje się wadliwa płytka PCB
PRECYZYJNY POMIAR TEMPERATURY:
Szeroki zakres pomiarowy od -15C do +600C (od 5F do +1112F) z możliwością ustawienia alarmu temperaturowego przez użytkownika. Funkcja ta pozwala na monitorowanie krytycznych temperatur i zapobieganie awariom, ponadto urządzenie automatycznie śledzi najwyższą, najniższą i środkową temperaturę
INTUICYJNA OBSŁUGA:
Prosta obsługa za pomocą jednego przycisku funkcyjnego zapewnia szybki dostęp do najważniejszych funkcji urządzenia, minimalizując czas potrzebny na naukę obsługi.


WYSOKA JAKOŚĆ KAMERY:
Kamera TR256P charakteryzuje się wysoką jakością obrazowania termowizyjnego, wynikającą z zastosowania matrycy o rozdzielczości 256x192 pikseli oraz zaawansowanych algorytmów przetwarzania sygnału termowizyjnego. Takie rozwiązanie gwarantuje uzyskanie wyraźnych i bogatych w szczegóły obrazów, co przekłada się na zwiększoną precyzję i efektywność procesów inspekcyjnych.
WIZUALIZACJA TEMPERATURY:
Czytelna wizualizacja temperatury zarówno w formie kolorowej mapy termicznej, jak i w postaci cyfrowej, co ułatwia interpretację wyników pomiarów.

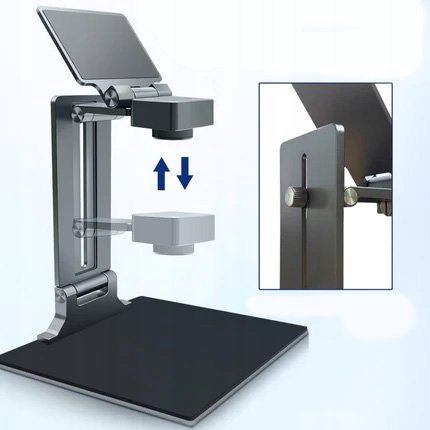

REGULOWANA WYSOKOŚĆ OBIEKTYWU:
Precyzyjna regulacja wysokości obiektywu umożliwia optymalne dopasowanie kąta widzenia do różnych rozmiarów i typów płytek PCB, zapewniając dokładną analizę w każdej sytuacji.




OPIS ELEMENTÓW WYŚWIETLACZA:
A. Szeroki wybór palet kolorów.
B. Możliwość edycji obrazów.
C. Samouczek dla początkujących.
- Tryb wyświetlania 3D.
- Regulacja kontrastu.
- Zapis zdjęć i danych termicznych.
- Zapis filmów i danych termicznych.
- Wiele trybów pomiaru.
- Automatyczne śledzenie temperatury maksymalnej.
- Alerty dźwiękowe.
- Powiększenie obszaru prostokątnego.
- Szybki podgląd najgorętszego punktu.




SPECYFIKACJA TECHNICZNA:
- Rozdzielczość: 256x192 pikseli
- Częstotliwość klatek: 25Hz
- Zakres pomiaru temperatury: -15C~+600C (5F~+1112F)
- Dokładność pomiaru temperatury: +/-2C lub +/- 2% odczytu
- Kąt pola obiektywu: 56x42
- Odległość pomiaru temperatury: 30mm-150mm
- Interfejs urządzenia: USB Typu - C
- Format przechowywania zdjęć: JPG
- Format przechowywania wideo: MP4
- Napięcie wejściowe: DC 5V
- Zakres temperatury do przechowywania: -20C~60C
- Temperatura pracy: 0C~50C
- Wilgotność: 95% wilgotności względnej
- Waga: 600g
- Waga z opakowaniem: 920g
- Wymiary z podstawką: 15x15x26cm
- Regulowana wysokość od podstawy: od 4,5 do 16cm
- Wymiar samej kamery: 3,5x5x2,5cm
- Wymiar podstawki na telefon: 9x6,5x1cm


ZAWARTOŚĆ ZESTAWU:
- Kamera termowizyjna
- Podstawka aluminiowa z matą silikonową
- Dodatkowy obiektyw makro
- Kabel USB-C/USB-C - 15cm
- Kabel USB/USB-C - 90cm
- Instrukcja obsługi w języku polskim i angielskim.
- Program do obsługi kamery w wersji elektronicznej
