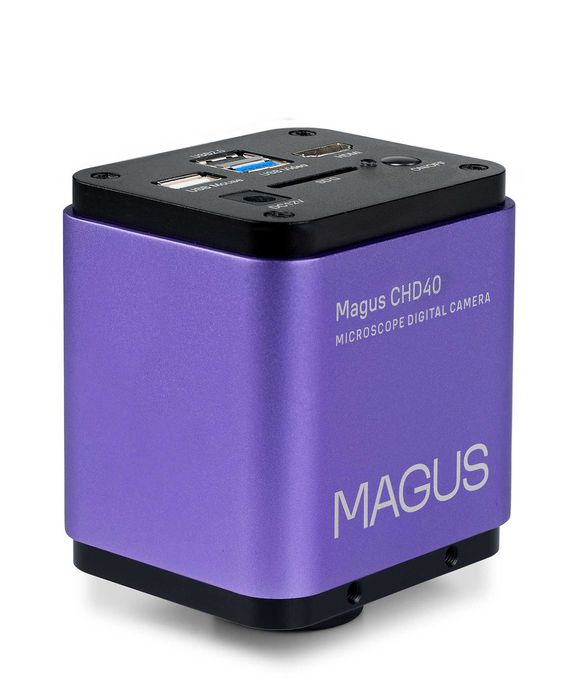

MAGUS CHD40 to model kamery przeznaczony do integracji z mikroskopem. Kamera rejestruje obraz w rozdzielczości 4K (3840x2160 pikseli) i może automatycznie konwertować obraz do jakości Full HD (1920x1080 pikseli), jeśli wymaga tego zewnętrzny monitor. Urządzenie ma w trzy rodzaje interfejsów: HDMI do podłączenia do telewizora, monitora lub projektora, a także USB 3.0 i Wi-Fi do podłączenia do komputera. Szybkość wyświetlania wynosi 30 kl./s niezależnie od typu połączenia. Kamera ma wbudowane oprogramowanie, które oprócz wykonywania zdjęć i filmów umożliwia edycję obrazu, a nawet wykonywanie pomiarów obserwowanego obiektu. Urządzenie generuje wysokiej jakości obraz bez opóźnień i przeskoków, a obiekt jest widoczny wyraźnie, bez zniekształceń, nawet jeśli jest w ruchu.

Zastosowania kamery cyfrowej »

Matryca

Kamera jest wyposażona w kolorową matrycę CMOS SONY Starvis. Matryce te wykorzystują technologię podświetlenia, która zapewnia wysoką światłoczułość przy niewielkich rozmiarach matrycy. Rozmiar matrycy w kamerze MAGUS CHD40 to 1/1,2", a rozmiar piksela to 2,9x2,9 μm. Światłoczułość urządzenia wynosi 1028 mV przy czasie otwarcia migawki 1/30 sekundy: Kamera może wykonywać wysokiej jakości zdjęcia w warunkach słabego oświetlenia. Aby uzyskać wyjątkowo szerokie pole widzenia bez zniekształceń, należy użyć adaptera o powiększeniu od 0,75x do 1x.

Oprogramowanie

Kamera jest gotowa do użycia dzięki zestawowi aplikacji (jest dostępna z wbudowanym oprogramowaniem oraz oprogramowaniem instalowanym z dołączonej płyty CD). Może robić zdjęcia, nagrywać filmy, mierzyć wymiary liniowe i kątowe obiektów i ich struktur oraz edytować obrazy. Aby wykonać pomiary, należy najpierw skalibrować oprogramowanie dla każdego obiektywu za pomocą preparatu kalibracyjnego. Kamerę można podłączyć do telewizora, monitora lub projektora za pośrednictwem interfejsu HDMI, a także do komputera za pośrednictwem interfejsu USB 3.0 lub Wi-Fi. Podłączenie za pomocą interfejsów HDMI lub USB generuje obraz w rozdzielczości 4K, natomiast obraz Full HD jest generowany po podłączeniu do komputera za pomocą adaptera Wi-Fi.

Parowanie z innymi urządzeniami

Kamera obsługuje dodatkowe urządzenia. Do złącza USB można podłączyć mysz (w zestawie). Użycie myszy zapobiega wibracjom występującym podczas bezpośredniej interakcji z urządzeniem. Wyniki badań można zapisać na dołączonej karcie SD lub na dysku flash. Bezpośrednio do kamery można podłączyć jeden ze specjalnych monitorów MAGUS, które umożliwiają uzyskanie kompletnego systemu wizualizacji.

Instalacja mikroskopu

Istnieją dwa sposoby instalacji kamery w mikroskopie: w tubie głowicy trójokularowej lub w tubie okularu. W obu przypadkach do połączenia urządzeń z mikroskopem potrzebny jest adapter z montażem typu C. Do montażu w tubie okularu służy również pierścień adaptera dostosowany do średnicy tuby.

Najważniejsze właściwości:

Nagrywanie filmów w rozdzielczości 4K (3840x2160 pikseli) lub Full HD (1920x1080 pikseli) w zależności od typu połączenia
Możliwość podłączenia do zewnętrznego ekranu lub komputera przez HDMI, USB 3.0 lub Wi-Fi
Wysoka szybkość wyświetlania wynosząca 30 kl./s
Kolorowa matryca CMOS SONY Starvis zapewnia światłoczułość na poziomie 1028 mV przy czasie otwarcia migawki 1/30 sekundy i ułatwia rejestrowanie obrazu nawet przy słabym oświetleniu
Kamera obsługuje dodatkowe urządzenia, które ułatwiają pracę i zwiększają jej wydajność

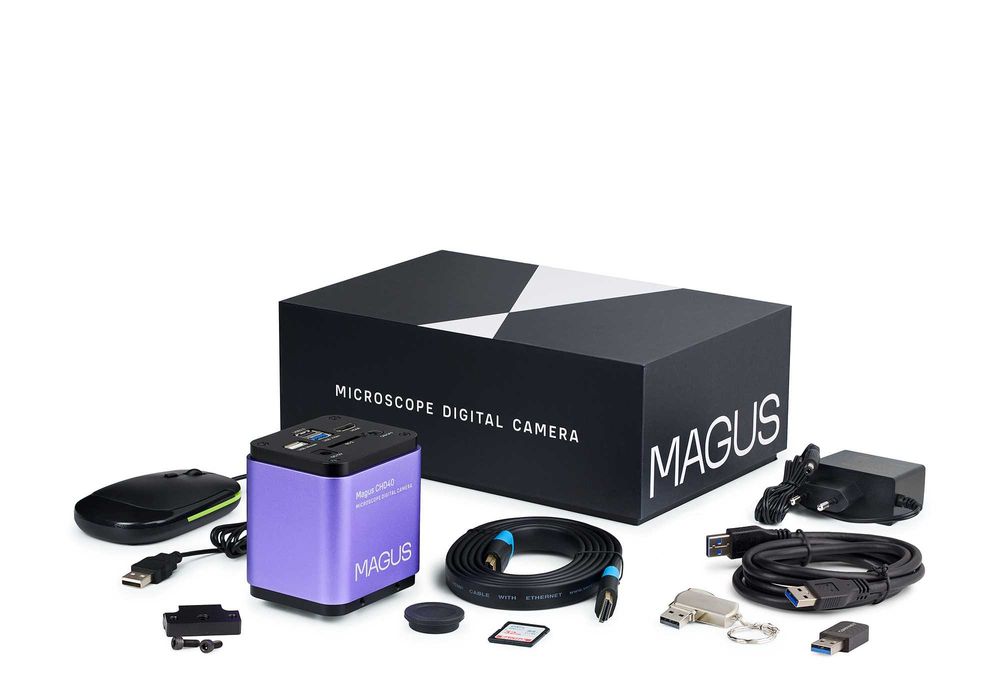

Zawartość zestawu:

Kamera cyfrowa
Przewód HDMI (1,5 m)
Przewód USB 3.0 (1,5 m)
Mysz USB
Karta pamięci SD 32 GB
Adapter Wi-Fi USB (2 szt.)
Zasilacz sieciowy 12 V/1 A (Euro)
Instalacyjna płyta CD ze sterownikami i oprogramowaniem
Instrukcja obsługi i karta gwarancyjna

Dane techniczne
ID produktu 83194
Marka MAGUS
Gwarancja 5 lat
EAN 5905555019161
Rozmiar opakowania (dł. x szer. x gł.) 25x17x9 cm
Masa przesyłki 1.5 kg
Czujnik Sony Exmor/Starvis CMOS
Kolorowa/monochromatyczna kolorowa
Megapiksele 8
Maksymalna rozdzielczość, piksele 3840x2160 (4K UHD)
Rozmiar matrycy 1/1,2" (11,14x6,26 mm)
Rozmiar piksela, µm 2.9x2.9

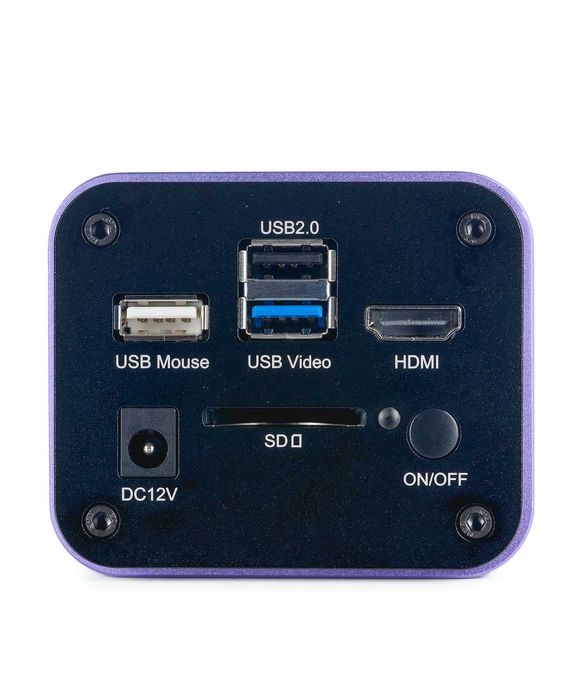

Złącza interfejsu HDMI 1,4, USB 3.0, Wi-Fi
Interfejs HDMI 1,4, USB 3.0, Wi-Fi
Karta pamięci SD do 32 GB
Możliwość podłączenia dodatkowych urządzeń adapter Wi-Fi (USB), mysz komputerowa (USB), pamięć flash (USB)
Światłoczułość 1028 mV z 1/30 s
Współczynnik sygnału/szumu 0,13 mV przy 1/30 s
Czas naświetlania 0,014 ms – 1000 ms
Nagrywanie filmów tak
Liczba klatek na sekundę, kl./s przy rozdzielczości 30 przy 1920x1080 (Wi-Fi);, 30 przy 3840x2160 (HDMI);, 30 przy 3840x2160 (USB 3.0)
Miejsce montażu tuba głowicy trójokularowej, tuba okularu zamiast okularu
Format obrazu *.jpg, *.tif
Format plików wideo *.h264/*.h265, *.mp4
Zakres widmowy, nm 380—650 (wbudowany filtr podczerwieni)
Typ migawki ERS (przysłona elektroniczna)
Wymagania systemowe Windows 8/10/11 (wersje 32-bitowa i 64-bitowa), Mac OS X, Linux, procesor do 2,8 GHz Intel Core 2 lub nowszy, co najmniej 4 GB RAM, gniazdo USB 2.0, RJ45, monitor 19-calowy lub większy
Oprogramowanie HDMI: wbudowane; USB: MAGUS View
Typ montażu montaż typu C
Korpus stop aluminium CNC
Zasilanie zasilacz DC 12 V, 1 A
Zakres temperatur, °C -10... +50
Zakres wilgotności pracy, % 30 — 80
