Dielektryczna automatyczna kabina proszkowa KAP1
Cena 492 693,30PLN + VAT

Dane elektryczne i energetyczne
• Napięcie elektryczne: 400 V (3P + N + PE)
• Wym. Przyłącze prądu: 36,34 kW
• Wym. Przyłącze pneumatyczne: 1"
• Wym. Ciśnienie sprężonego powietrza: min. 6 bar
• Wymagana jakość powietrza - olej: Poniżej 0,1 mg/m³
• Wymagana jakość powietrza - para wodna: Poniżej 1,3 g/m³
• Szacowane zużycie powietrza (praca): 1710 Nl/min
• Całkowite szacowane zużycie powietrza (czyszczenie): Nm³
• Sugerowany model kompresora: SC-30
• Sugerowana pojemność zbiornika na sprężone powietrze: 1800 L

Parametry lakierowania
• Szacowana prędkość lakierowania (max): 1933 mm/min
• Wymiary detalu: W. 800 mm x H. 1800 mm
• Wysokość zawieszki: 500 mm
• Minimalna grubość powłoki przyjęta do obliczeń: 100 µM
• Szyk pistoletów na manipulatorze: Pionowy (Wertykalny)

Dane techniczne i konfiguracja
• Wykonanie: Dielektryczne tworzywo
• Wymiary przelotu: W. 1000 mm x H. 2400 mm
• Projekt. min. przepływ pow. (Q min): 12348 m³/h
• Projekt. max. przepływ pow. (Q max): 16000 m³/h
• Centrum proszkowe: ProfiCenter CP02
• Ilość manipulatorów: 2 szt.
• Ilość pistoletów automatycznych: 8
• Ilość pistoletów manualnych: 2
• Rodzaj pistoletów: ProfiSpray
• Detekcja detalu: Tak
• Pionowa detekcja wysokości detalu: Tak
• Detekcja szerokości detalu: Tak
• Cyklonowy separator farby: Zainstalowany
• System sterowania ProfiControl: Zainstalowany
• System przeciągania belek: Zainstalowany
• System wykrywania i tłumienia wybuchu: Brak - Inwestor zamontuje system we własnym zakresie
• ATEX 2014/34/UE (C LEL): 50% LEL
• Strefa zagrożenia wybuchem w kabinie: 22
• Wym. stopień ochrony w kabinie: ATEX II 3D

Podesty do domalowania
• Podest na wjeździe: Zainstalowany
• Podest na wyjeździe: Zainstalowany
• Podłoga ze stali nierdzewnej
• Schody antypoślizgowe z barierką

Korpus kabiny
• Obudowa wykonana z dielektrycznego tworzywa, nie przyciąga cząsteczek farby
• Obudowa zbrojona tworzywem, ściany obustronnie spawane
• Obustronnie wieszaki wyciągowe na pistolety ręczne
• Oświetlenie wnętrza kabiny lampami LED
• Stabilna podłoga pozwalająca operatorowi na wejście do środka kabiny
• Sloty pionowe na manipulatory po obu stronach kabiny
• Dostęp do instalacji pneumatycznej pod podłogą za pośrednictwem łatwo demontowalnych paneli
• Zintegrowane ciśnieniowe buforowe zbiorniki na powietrze

Noże powietrzne
• Automatyczne czyszczenie podłogi kabiny poprzez obustronne "noże powietrzne" zdmuchujące farbę zalegającą na podłodze do kanału
• Programowalna długość oraz częstotliwość zdmuchnięć

Kanał zaciągowy
• Kanał zasysający - łatwy do wyczyszczenia od zewnątrz
• Dostęp do kanału - Klapa otwierana siłownikiem pneumatycznym
• Oś zaciągu rozproszona obustronnie względem osi kanału - lepsze domalowanie elementów wiszących nad kanałem
• Dostęp do rur zasysających - łatwo dostępna rewizja z boku kabiny

Odmuch pistoletów
• Dysze automatycznie odmuchujące z zewnątrz pistolety oraz rury wsporcze
• Zainstalowana rurowa instalacja pneumatyczna przy slotach pionowych
• Dysze odmuchowe z 4 stron dla każdego pistoletu automatycznego
• Dysze wyzwalane automatycznie w trybie czyszczenia

Sterowanie
• 10-calowy kolorowy panel dotykowy
• 50 indywidualnych programów malowania
• Sterowanie ustawieniami aplikatorów
• Sterowanie manipulatorami
• Sterowanie odpylaczem
• Sterowanie prędkością napędu
• Obsługa bramki pomiarowej w trzech osiach
• Obsługa centrum proszkowego serii CP
• Zapis błędów do wewnętrznej pamięci
• Diagnoza z internetu (wymagany dostęp do sieci)

Oś X (dojazdu manipulatora)
• Oś X automatycznie ustawia się w zadanym punkcie w oparciu o wymaganą odległość od malowanego detalu
• Automatyczne ruchy posuwisto-zwrotne w trybie czyszczenia umożliwiające lepszy odmuch rury i pistoletu
• Automatyczne wycofywanie pistoletów w przypadku szerokich detali w celu uniknięcia kolizji

System przeciągania detali w obrębie kabiny
• Długość najkrótszej listwy transportowej: 6000 mm
• Prędkość minimalna: 570 mm
• Prędkość nominalna: 1420 mm
• Prędkość maksymalna: 2830 mm
• Sterowanie napędem: Start / stop
• Regulacja prędkości: Tak
• Ilość przeciągarek: 2 szt.

--

Aplikator ProfiSpray A

Informacje podstawowe
• Pobór proszku do 200 g/min
• Pobór powietrza do 200 L/min 6 bar
• Jakość powietrza / para wodna: mniej niż 1,3 g/m³
• Jakość powietrza / olej: mniej niż 0,1 mg/m³
• Zgodność z ATEX: 2 mJ

--

Sterownik PSS-1
Nowoczesny sterownik przeznaczony do aplikatorów serii ProfiSpray.

Najważniejsze cechy
• 7-calowy panel dotykowy z możliwością obsługiwania w rękawiczce
• 3 Automatyczne programy (przemalowywanie, pow. trudnodostępne, pow. płaskie)
• Podziałka co 0,1 kV i 0,1 µA
• Zaawansowane zawory pneumatyczne do sterowania dawką powietrza (Romer - patent pending)
• Rzeczywisty pomiar przepływu powietrza, reaguje na takie błędy jak spadki ciśnienia czy niedrożność układu
• Zaawansowane narzędzia diagnostyczne
• Możliwość nadawania nazw programom
• Możliwość sterowania z zewnętrznych sterowników nadrzędnych protokołem ModBus (seria A)

--

Pistolet PM-1

Najważniejsze cechy
• Lekki, ergonomiczny pistolet, doskonale wyważony z wyprofilowaną rączką
• Kaskada ceramiczna o napięciu do 100 000 V skutecznie ładuje wszystkie rodzaje proszków
• Nowa generacja dysz zapewnia doskonałe wnikanie proszku w skomplikowane kształty
• Profilowana nakrętka pozwala na dobry chwyt
• Przewodząca rączka o wysokiej zawartości carbonu zapewnia świetne uziemienie malarza
• Pistolet wykonany ze specjalnych materiałów o zwiększonej odporności na uderzenia
• Konstrukcja w pełni rozbieralna, z wymienialną rurką ścieżki proszku
• Pistolet jest przedmiotem patentu w USA oraz EU
• Polaryzacja kaskady: Ujemna

--

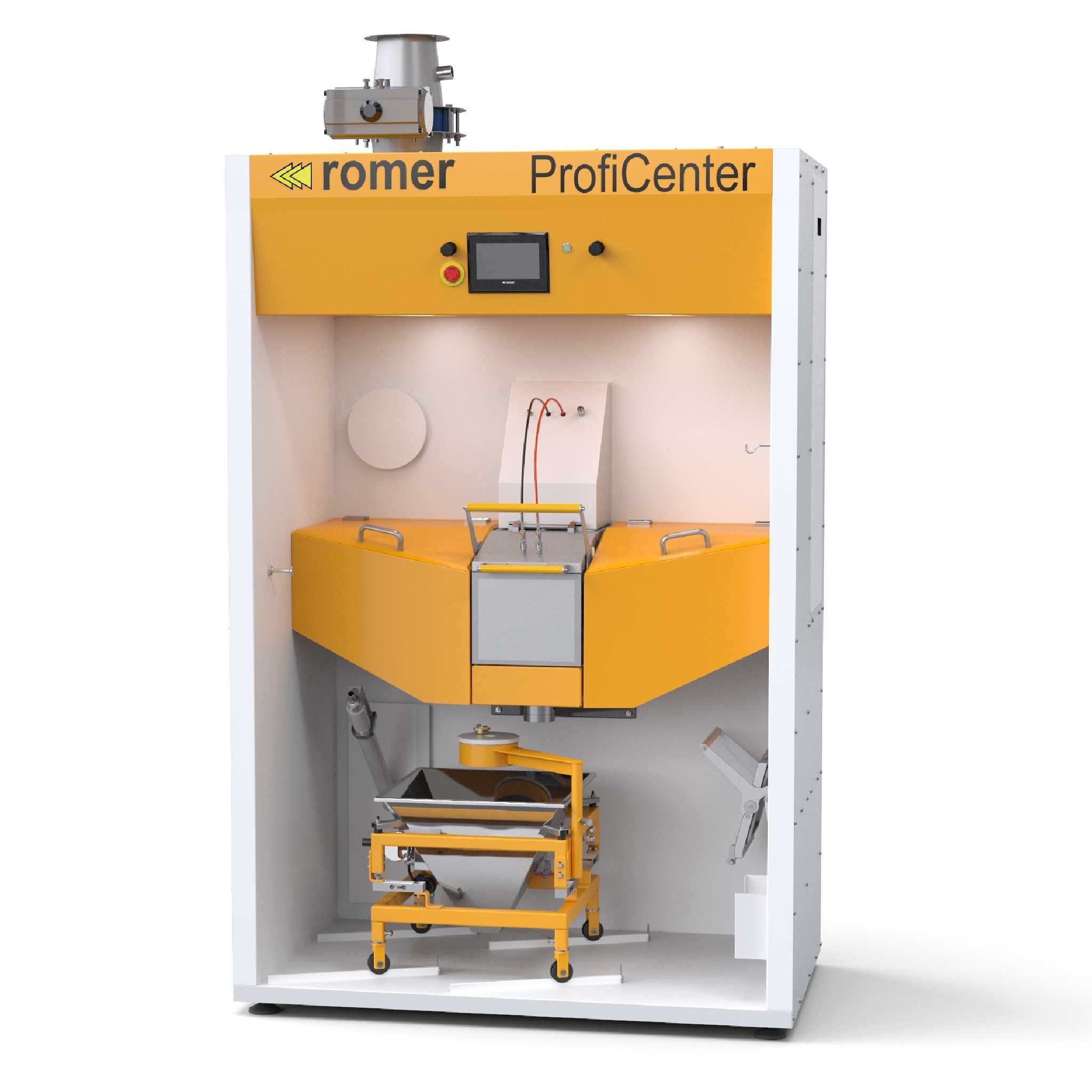

Centrum proszkowe ProfiCenter CP-02

Najważniejsze cechy
• Pompa RP-01 do uzupełniania poziomu farby świeżą farbą z worka
• Dwa tryby pracy: odzysk farby z mieszaniem lub całkowity odpad
• Automatyczne dozowanie farby świeżej wg. zaprogramowanego stosunku farby świeżej do odzyskanej (zakres 0% - 100%)
• Szczelny zbiornik farby z fluidyzacją
• Automatyczny program czyszczący zbiornik i inżektory sprężonym powietrzem
• Pneumatyczny układ czyszczący układ ssący farby z worka, z cyklonu
• Zbiornik zasadniczy wyposażony w zawór spustowy do opróżniania zbiornika podczas zmiany koloru
• Bezstopniowy czujnik poziomu proszku w zbiorniku zasadniczym
• Zasobnik z wibratorem automatycznie uzupełniający zbiornik zasadniczy farbą z worka
• Zasobnik farby świeżej wyposażony w wagę farby
• System monitorujący zużycie farby na poszczególne partie
• Alarm dźwiękowy alarmuje operatora o niskim poziomie farby w worku
• Centrum połączone ze sterowaniem kabiny protokołem ModBus
• Programowalny zawór odciągowy zasysający proszek, by zachować czystość w centrum proszkowym

--

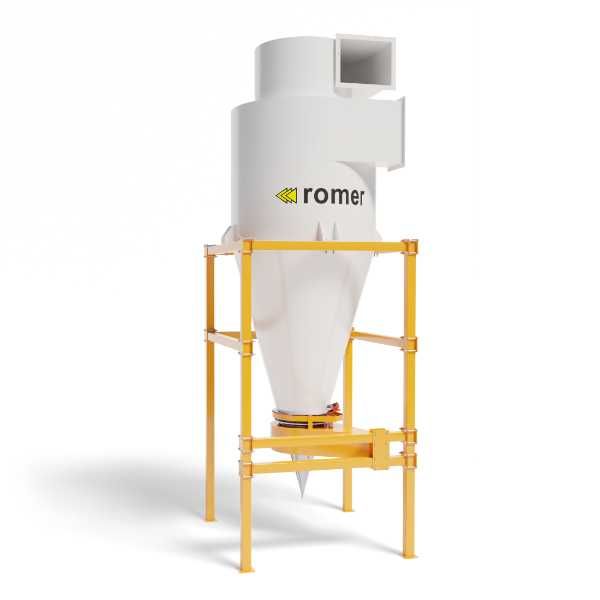

Odpylacz cyklonowy CK-D1400L

• Odsuwany lej z pneumatycznym dociskiem dla szybkiego czyszczenia
• Odsuwany lej wykonany ze stali nierdzewnej
• Zintegrowane sito z wibratorem
• Wielkość oczka w sicie: 400 µM
• Zredukowana wysokość, pozycjonowanie lewej lub prawej strony zasysu pozwala na dostosowanie się do warunków budynku
• Specjalne wykonanie pozwala na redukcję spadków ciśnienia
• Przyłącze do pompy próżniowej: 1"

--

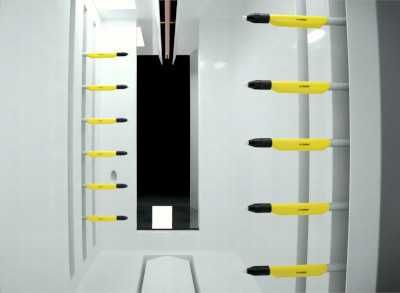

Manipulator pionowy MA1-180 oraz Pozioma Oś X MX1-10

• Udźwig do 6 sztuk pistoletów automatycznych
• Praca długo lub krótko skokowa
• Bardzo płynna praca dzięki połączeniu łańcucha i rolek
• Eliminacja efektu opadania dzięki silnikowi z hamulcem
• Sterowanie z poziomu panelu dotykowego lub integracja ze sterowaniem kabiny protokołem ModBus
• 7" panel dotykowy z możliwością zapisu do 20 programów

--

Odpylacz proszkowy OZ-12H

• Falownik do regulacji obrotów
• Soft start gwiazda-trójkąt
• Odpylacz wyposażony w wydajny wirnik promieniowy
• Dwa tryby pracy: Pełna moc oraz ECO
• Wysoka gramatura stosowanego w filtrze materiału
• Duża moc zasysania przy niskim zużyciu energii
• Drzwi rewizyjne umożliwiające wymianę filtrów
• Każdy z filtrów posiada własny elektrozawór
• Kolorowy wyświetlacz dotykowy 4"
• Sygnalizacyjna wieża LED
• Sterowanie elektroniczne PLC + HMI
• System kompatybilny z nadrzędną jednostką sterującą typu ModBus MASTER/SLAVE RS485
• Możliwość diagnostyki/update oprogramowania zdalnie przez internet (wymagany komputer serwisowy)

--

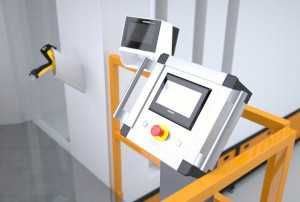

Sterowanie ProfiControl 10"

• Przekątna ekranu: 10"
• 20 indywidualnych programów
• Max. 12 pistoletów
• Max. 2 manipulatory
• Max. 2 dodatkowe osie
• Obsługa bramki pomiarowej w trzech osiach
• Obsługa odpylaczy serii OZ
• Obsługa centrum proszkowego serii CP
• Zapis błędów do wewnętrznej pamięci
• Diagnoza z internetu (wymagany dostęp do sieci)

--

System pomiaru detalu BP-H2000 W900

• Detekcja wysokości: Tak, max. 2000 mm
• Detekcja szerokości: Tak, max. 900 mm

--

Całkowita wartość oferty netto: 492 693,30PLN + VAT
