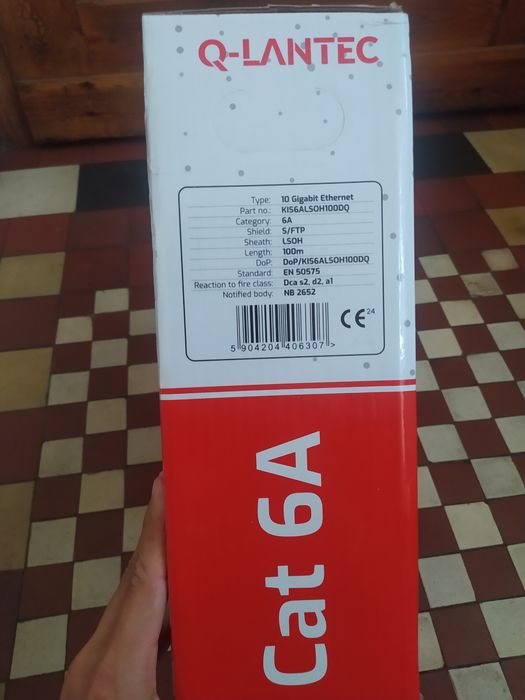

Kabel został mi z budowy domu, po prostu kupiłem za dużo. Kabel jest nieotwierany, oryginalnie zaklejony taśmą.

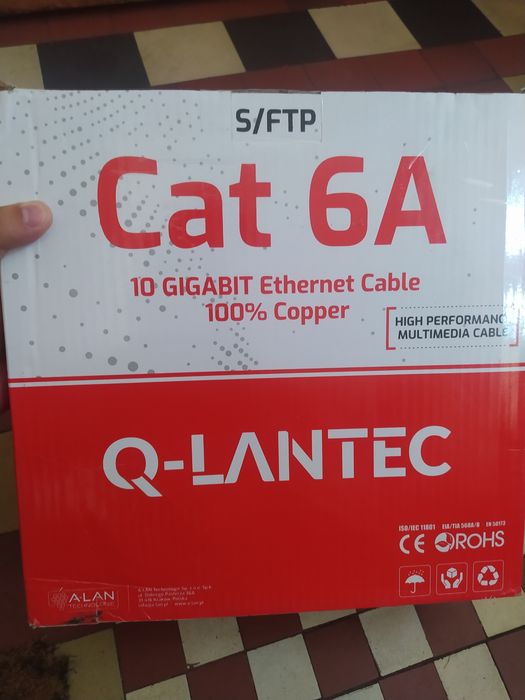

Kabel S/FTP kat.6A euroclass Dca LSOH 100m

Najwyższej jakości, dedykowany do zastosowań profesjonalnych, podwójnie ekranowany kabel teleinformatyczny Q-LANTEC S/FTP kategorii 6A, o wydajności transmisyjnej minimum 10Gbit/s (klasa EA).

Żyły w pełni miedziane, pary ekranowane folią, dodatkowo cały ośrodek ekranowany siatką.

Przewód przeznaczony do pracy w środowisku narażonym na oddziaływanie zakłóceń elektromagnetycznych.

Kable teleinformatyczne tego typu przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych oraz CCTV.

Wszystkie przewody Q-LANTEC są zgodne z dyrektywą CPR dotyczącą klasyfikacji wyrobów budowlanych pod względem odporności na działanie ognia oraz definiujące metody badań dla przewodów przeznaczonych do instalowania w budynkach.

Produkt objęty 10 letnią gwarancją systemową.

Specyfikacja techniczna

BUDOWA I PARAMETRY ELEKTRYCZNE

Kategoria: 6A
Klasa: EA (norma 500MHz) o rozszerzonej charakterystyce do 700MHz
Przekrój AWG: 4x2x23AWG
Żyły: miedziane jednodrutowe o średnicy 0,57 mm (23AWG)
Izolacja: polietylenowa
Klasyfikacja ogniowa CPR (Euroklasa): Dca s1 d2 a1
Ośrodek: 4 pary skręcone, każda para owinięta folią poliestrową, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego ośrednicy min.0.4mm
Ekran: folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm
Powłoka: tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH/FRNC)
PoE: IEEE 802.3bt
Kolor: jasnoszary

Przewód w izolacji zapalnej przy średniej ilości energii cieplnej, spełniającej kryteria euroklasy Dca zgodnie z normą EN 50575:2014 + A1:2016 oraz z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) nr 305/2011 z dnia 9 marca 2011 r. (Construction Products Regulation lub CPR)

Przewody testowane są zgodnie z normami EN 50399 oraz EN 60332-1-2.

Swoje zastosowanie kable klasy Dca znajdują w budynkach, które muszą spełniać wysokie wymagania dotyczące bezpieczeństwa (np. w budynkach wysokościowych, mieszkalnych oraz pomieszczeniach przeznaczonych do zgromadzeń) poza obrębem dróg ewakuacyjnych.

Przewód podwójnie ekranowany S/FTP (Shielded/Foiled Twisted Pair, oznaczenie zgodne z normą ISO/IEC 11801). Najwyższej klasy ekranowanie.

Ekran w postaci oplotu z siatki miedzianej został umieszczony na ośrodku w którym każda para jest ekranowana dodatkowo folią aluminiową, pomiedzy ekranem a powłoką znajduje się drut uziemniający.

Taka konstrukcja daje zwiększoną odporność na zakłócenia elektromagnetyczne (EMI) a indywidualne ekranowanie każdej pary eliminuje przesłuchy pomiędzy poszczególnymi parami.

Zwarta, mocna konstrukcja zwiększa odpornośc na uszkodzenia mechaniczne podczas instalacji (większa odpornośc na siłę ciągnienia). W porównianiu z kablami nieekranowanymi przewód może zapewnić wyższą jakość i bezpieczeństwo transmisji danych.

Kabel przeznaczony do pracy w środowisku wysoce narażonym na zakłócenia elektromagnetyczne, może znajdować się w bliskiej odległości od przewodów elektrycznych, sygnałowych i urządzeń mogących być źródłem lub nośnikiem zakłóceń elektromagnetycznych.

LSOH lub LSZH (Low Smoke Zero Halogen) / FRNC (Fire Retardant, Non Corrosive) - to rodzaj tworzywa sztucznego, bezhalogenowego, wykorzystywanego do produkcji powłok izolacyjnych stosowanych powszechnie w przewodach, które mają zastosowanie wewnątrzbudynkowe.

Jest to materiał, trwały i odporny, o niskim współczynniku wydzielania dymu przy spalaniu, nie zawiera halogenów, co oznacza, że jest bezpieczniejszy w razie pożaru niż tradycyjne powłoki PVC.

Skrót w tłumaczeniu: (LS) - niskie wydzielanie dymów podczas spalania, (OH, ZH) - brak halogenów, (FR) - nierozprzestrzenianie płomieni, (NC) - niewydzielanie gazów korozyjnych podczas spalania.

PoE » IEEE 802.3bt (PoE++ Typ 4)

Produkt zgodny z PoE++ High Power (typ 4) IEEE 802.3bt 100W, zasilanie na 4 parach (4PPoE).

Dopuszczalna odległość linii to 100m przy minimalnej kategorii 5e, jednak ze względu na aspekt temperaturowy zalecane są przewody min. kategorii 6A.

Dzięki zastosowaniu tego standardu można zasilić urządzenia takie jak telefonia VoIP, punkty dostępu (access point) WiFi w standardzie 802.11n oraz 802.11ac, urządzenia biometrycznej kontroli dostępu, kamery CCTV, kamery z grzałką oraz kamery PTZ, urządzenia alarmowe, telefonię Video VoIP, infokioski, komputery, telewizory oraz inne urządzenia zasilane do 71.3W.

BUDOWA I PARAMETRY ELEKTRYCZNE

Kategoria: 6A
Klasa: EA (norma 500MHz)
Przekrój AWG: 4x2x23AWG
Żyły: miedziane jednodrutowe o średnicy 0,55mm
Izolacja: polietylenowa
Klasyfikacja ogniowa CPR (Euroklasa): Dca s2,d2,a1
Ośrodek: 4 pary skręcone, każda para owinięta folią poliestrową, dodatkowo całość ekranowana oplotem miedzianym
Ekran: pary ekranowane folią poliestrową pokrytą warstwą aluminium, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm + oplot siatkowy
Powłoka: tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH/FRNC)
PoE: IEEE 802.3bt
Kolor: jasnoszary

WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC

Pętla oporu prądu stałego: ≤ 93,8 Ω /km
Opór zmienny: ≤ 2%
Opór izolacyjny (500V): ≥ 5000 MΩ *km
Opór bierny pojemnościowy przy 800 Hz: nom. 48 nF/km
Zmienny bierny opór pojemnościowy: ≤ 1500 pF/km
Charakterystyczny opór pozorny (1-1000MHz): (100 ± 15) Ω
Nominalna prędkość rozprzestrzeniania się (NVP): 69%
Opóźnione rozprzestrzenianie się: Nominalnie ≤ 535 ns/100m
Kąt opóźnienia: Nominalnie ≤ 20 ns/100m
Tester instalacji prądu stałego, 1 min. (rdzeń): 1000 V
Maksymalne napięcie robocze: 80V

WŁAŚCIWOŚCI MECHANICZNE

Promień zgięcia: 4 x ø zew
Max. siła ciągnienia: 80 N
Zakres temp. podczas użycia: -30°C do + 75°C
Zakres temp. podczas instalacji: -10°C do + 70°C
Średnica zew.: 7,5 mm +/-0,5 mm
Masa kg/km: 20
Pakowanie: karton (100m)
