ADEM2P-DE
jednofazowy kontroler do ochrony pracy dla 2-pomp
z wyświetlaczem LCD

Kontroler służy do ochrony pracy silników przed rożnymi nie pożądanymi zjawiskami które mogą prowadzić do uszkodzenia silnika , zapewnia bezpieczne i nie zawodne działanie jego zadaniem jest monitorowanie pracy silników poprzez pomiar napięcia i prądu pobieranego przez silnik i sygnałów pochodzących od wyłączników pływakowych ,wyłączników ciśnieniowych lub sond poziomu ,jeśli parametry pracy ustawione pod czas kalibracji silnika ulegną zmianie kontroler zatrzyma silnik na czas ustawiony przez użytkownika . Każda awaria wyświetlana jest na wyświetlaczu granicznym .

Kontroler posiada trzy aplikacje

1.opróżnianie studni za pomocą sond poziomu i wyłączników pływakowych
2.opróżniane studni za pomocą podłączonego wyłącznika ciśnieniowego z wykorzystaniem sond poziomu lub wyłącznikiem pływakowym(kontroler nie mierzy ciśnienia do tego służy inny kontroler)
3.opróżnianie studni i przepompowywanie wody do zbiornika za pomocą sond poziomu wyłączników pływakowych

kontroler może pracować w trybie automatycznym i być sterowanym sygnałem pochodzącym od sond poziomu ,wyłączników pływakowych lub wyłączników ciśnieniowych lub pracować w trybie ręcznym. Posiada możliwość odczytu czasu pracy silnika i ostatnich pięciu awarii.
Do kontrolera można podłączyć powiadomienie optyczno akustyczne lub inne , które się uruchamia się za pomocą dodatkowego styku NO AUX pod czas wystąpienia awarii silnika lub sucho biegu . Jeśli nie ma możliwości połączenia włącznikowy pływakowych kontroler wyposażony jest w nie zawodny automatyczny system kontroli sucho biegu system ten działa przy ustawieniu minimalnego prądu . Urządzenie zaprojektowano z myślą o łatwości użytkowania , kontroler cechuje się intuicyjnym układem przycisków dzięki czemu jest łatwy w użyciu , wystarczy nie wiele czasu aby opanować jego funkcje . Urządzenie jest produkcji Włoskiej wykonane z markowych aparatów elektrycznych , zamiast zastosowania dużej ilości przewodów do połączenia wykorzystano połączenia i podzespoły na płytce drukowanej co przełożyło się na nie wielkie wymiary urządzenia .Obudowa wykonana jest z tworzywa ABS odporna na zewnętrzne warunki atmosferyczne dodatkowo posiada uszczelkę w drzwiach i jest wykonana w klasie odporności IP 55.
Na kontroler udzielam 12 miesięcznej gwarancji instrukcje w języku Polskim i Włoskim , serwis i pomoc techniczną
jeśli mają państwo pytania to proszę o kontakt telefoniczny 50*******01 lub e-mail , wystawiam również fakturę VAT
jest to produkt sprawdzony przez moją firmę i zmontowany w wielu miejscach głównie na zewnątrz w przygotowanej obudowie termoutwardzalnej SSTN na fundamencie wolnostojącym FTN z płytą czołową maskującą przewody i elementy montażowe.

GŁÓWNE ŚRODOWISKA PRACY
-domy
-zakłady przemysłowe
-rolnictwo
-ogrodnictwo
-zbiorniki wodne
-ponowne wykorzystanie wody
-baseny
-przepompownie wody deszczowej
-przepompownie ścieków
-studnie głębinowe

OPIS
• Kaseta ABS (typ V0)
• wyłącznik główny z blokada drzwi
• Bezpieczniki ogólne
• Styczniki

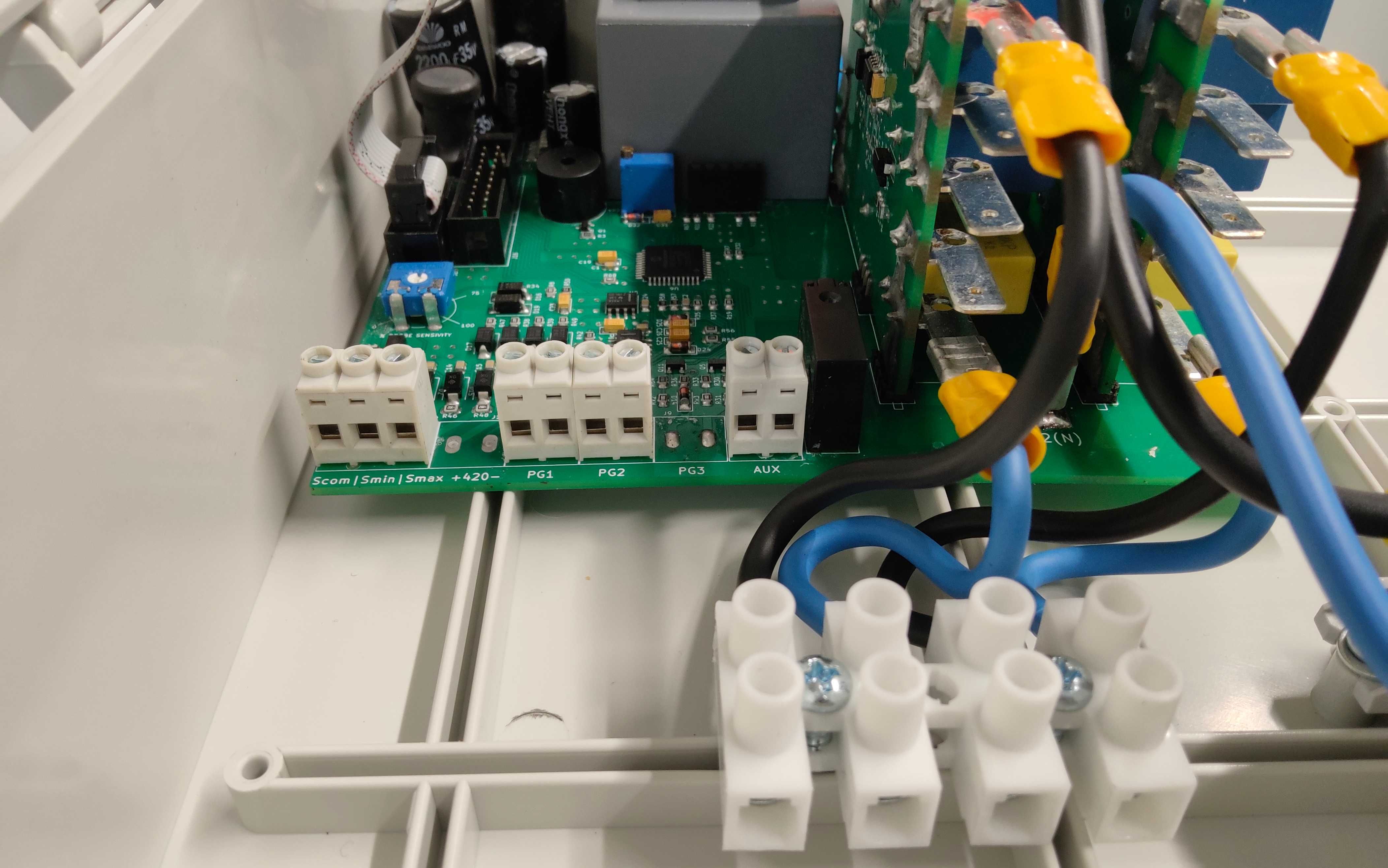

• Płyta główna
• Płytka panelu LCD z graficzną prezentacja
• Dławiki kablowe
• Wsporniki mocujące
• Instrukcja obsługi w języku Polskim
• stopień ochrony IP 55

CHARAKTERYSTYKA TECHNICZNA:
• Napięcie zasilania 230 VAC ±10%
• moc 2x0,37kw-2,2kw
• Częstotliwość robocza 50/60 Hz
• Stopień ochrony IP55
• Temperatura pracy -5/+40°C
• Bardzo niskie napięcie wejściowe dla
-wyłącznika pływakowego
-wyłącznika ciśnieniowego
-lub sond poziomu

OCHRONA:
• sucho bieg-chroni silnik przed uszkodzeniem w przypadku braku wody
• Przeciążenie-monitoruje prąd silnika i zapewnia ze nie przekroczy on dopuszczalnej wartości co mogło by doprowadzić do jego uszkodzenia
• Minimalne/maksymalne napięcie-kontroler zapewnia ze napięcie zasilania zmieści się w bezpiecznym zakresie
• Nadmierna liczba uruchomień-chroni silnik przed nie pożądanym złączaniem i wyłączaniem
co nie korzystnie wpływa na uzwojenia silnika
• automatyczny start testowy-chroni silnik i łożyska pod czas długiego przestoju
• praca przemienna pomp-optymalizuje zużycie Energi
• zanik i asymetria faz-monitoruję równowagę między fazami zapobiegając uszkodzeniu silnika

USTAWIENIA I ELEMENTY STERUJĄCE:
• Opóźnienie wyłączenia pompy przy wystąpieniu sucho biegu
• Czas powrotu pompy do pracy po sucho biegu
• Czas restartu po przeciążeniu silnika
• Czas powrotu do pracy pompy po zadziałaniu zabezpieczenia minimalnego/maksymalnego napięcia
• Prąd znamionowy silnika ustawiany automatycznie dla silnika pod czas kalibracji
• Prąd silnika sucho biegu ustawiany w (%) prąd poniżej którego nastąpi zatrzymanie pompy
• Prąd przeciążenia silnika mierzony w (%)
• Prąd przeciążenia silnika przy zablokowanym wirniku mierzony w (%)
• ochrona przed minimalnym napięciem
• ochrona przed maksymalnym napięciem
• automatyczny start pompa uruchamia się na 3 sekundy dotyczy to pomp przebywających długi czas w spoczynku regulacja od 1 godziny do 245 godzin
• dodatkowy styk NO AUX do podłączenia syreny akustyczno optycznej styk NO AUX zwiera również przy wystąpieniu awarii silnika i innych , można go również wyłączyć
• opóźnienie załączania pompy dotyczy to tylko aplikacji 2 z wyłącznikiem ciśnieniowym
• opóźnienie wyłączania pompy dotyczy to tylko aplikacji 2 z wyłącznikiem ciśnieniowym
• aktywacja kontroli nadmiernych uruchomień 5 razy na minute po czym kontroler zatrzyma pompę
• przemienna praca pomp
• Licznik godzin
• Okresowe automatyczne uruchamianie w celu zapobiegania zablokowania silnika
• dodatkowe styki NO AUX do podłączenia powiadomienia optyczno akustycznego
• Samokonfiguracja.

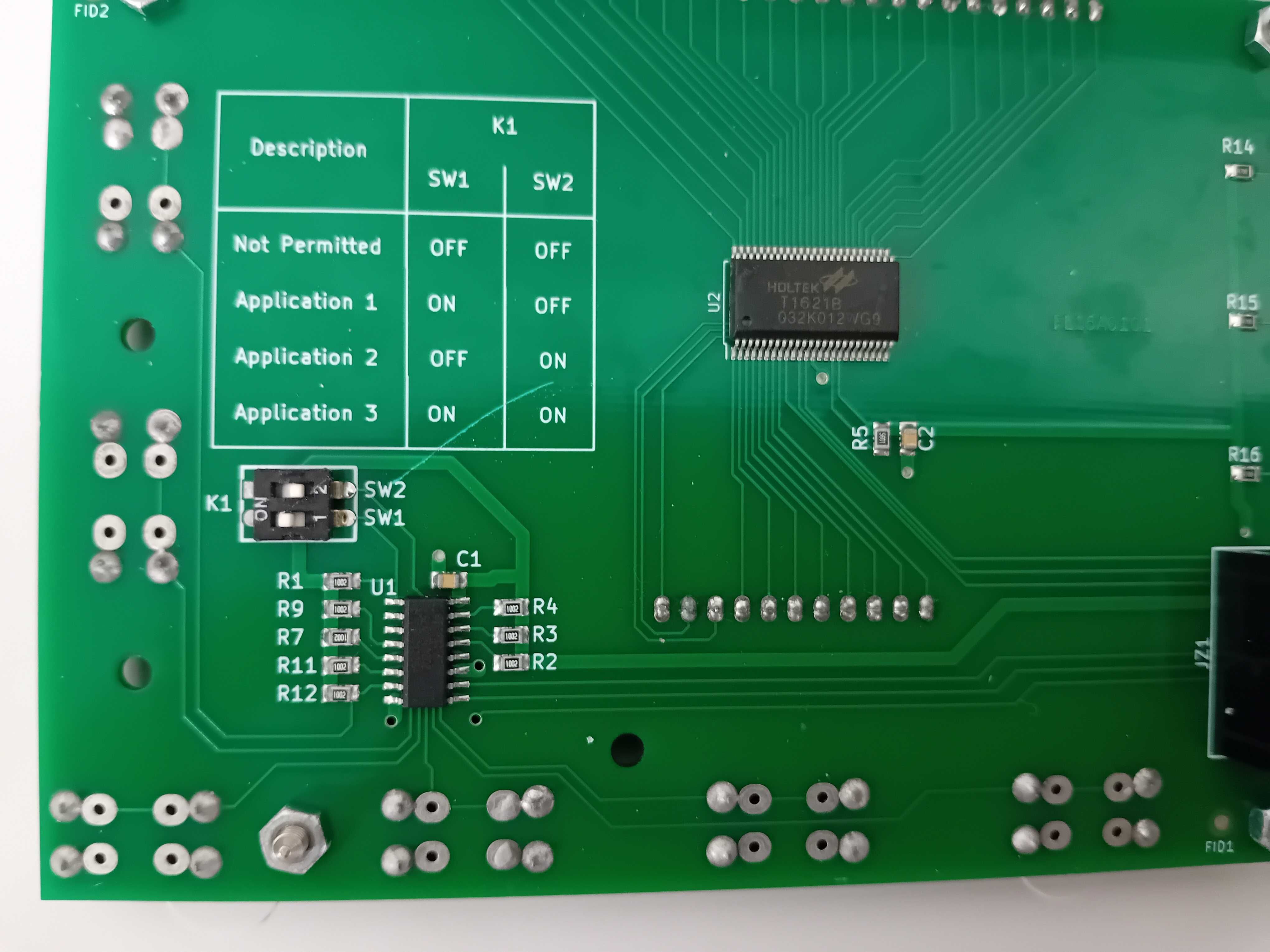

FUNKCJE PRZEŁĄCZNIKÓW SW1 SW2
• Wybór aplikacji do opróżniania studni
• Wybór aplikacji do opróżniania studni z podłączeniem wyłącznika ciśnieniowego (kontroler nie mierzy ciśnienia do tego służy inny kontroler z przetwornikiem ciśnienia)
• Wybór aplikacji do przepompowania wody ze studni do zbiornika

FUNKCJE PRZYCISKÓW
• Przycisk Start
• Przycisk Stop
• Przycisk wyboru trybu AUT/MAN
• Przycisk automatycznej kalibracji STORE

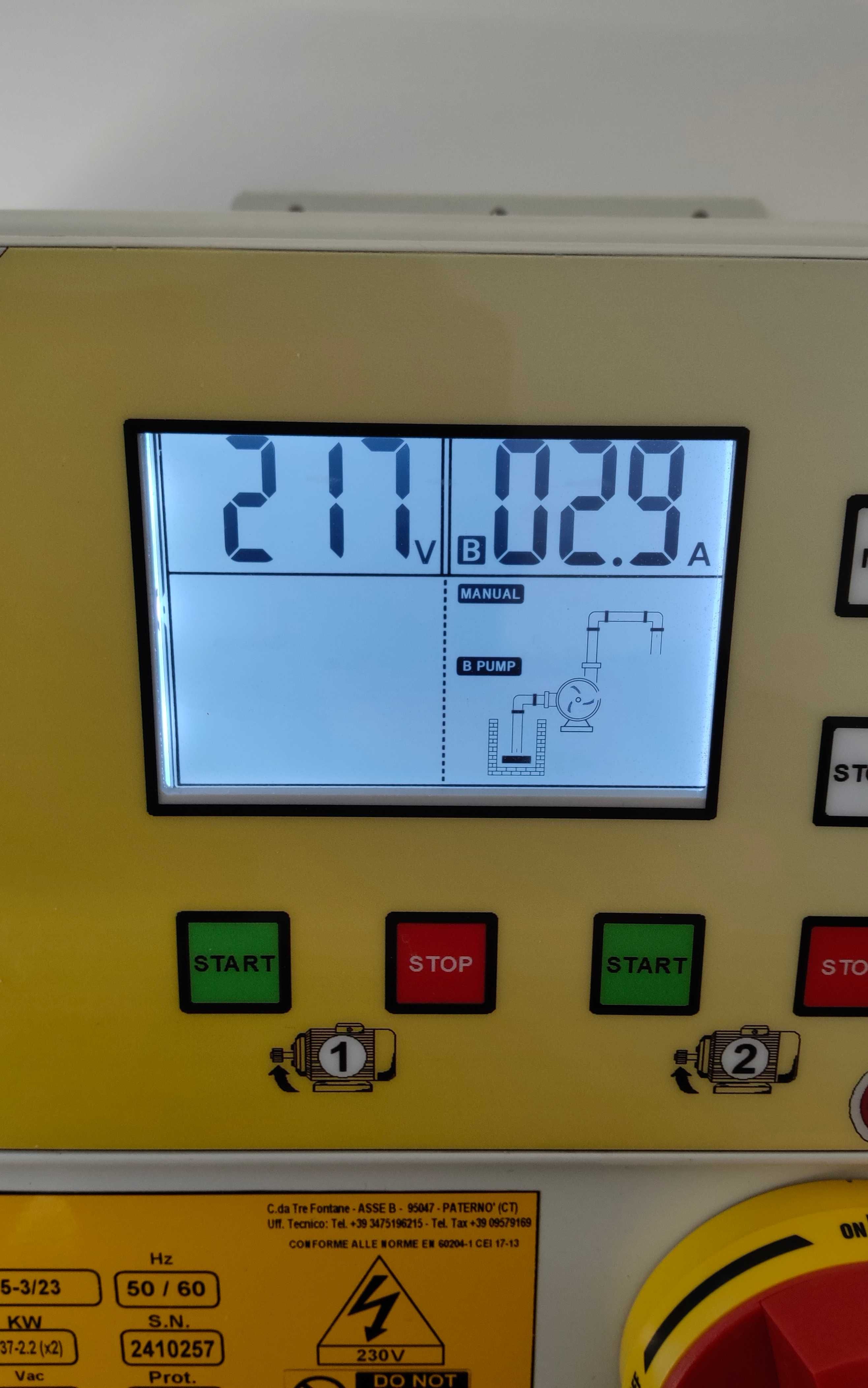

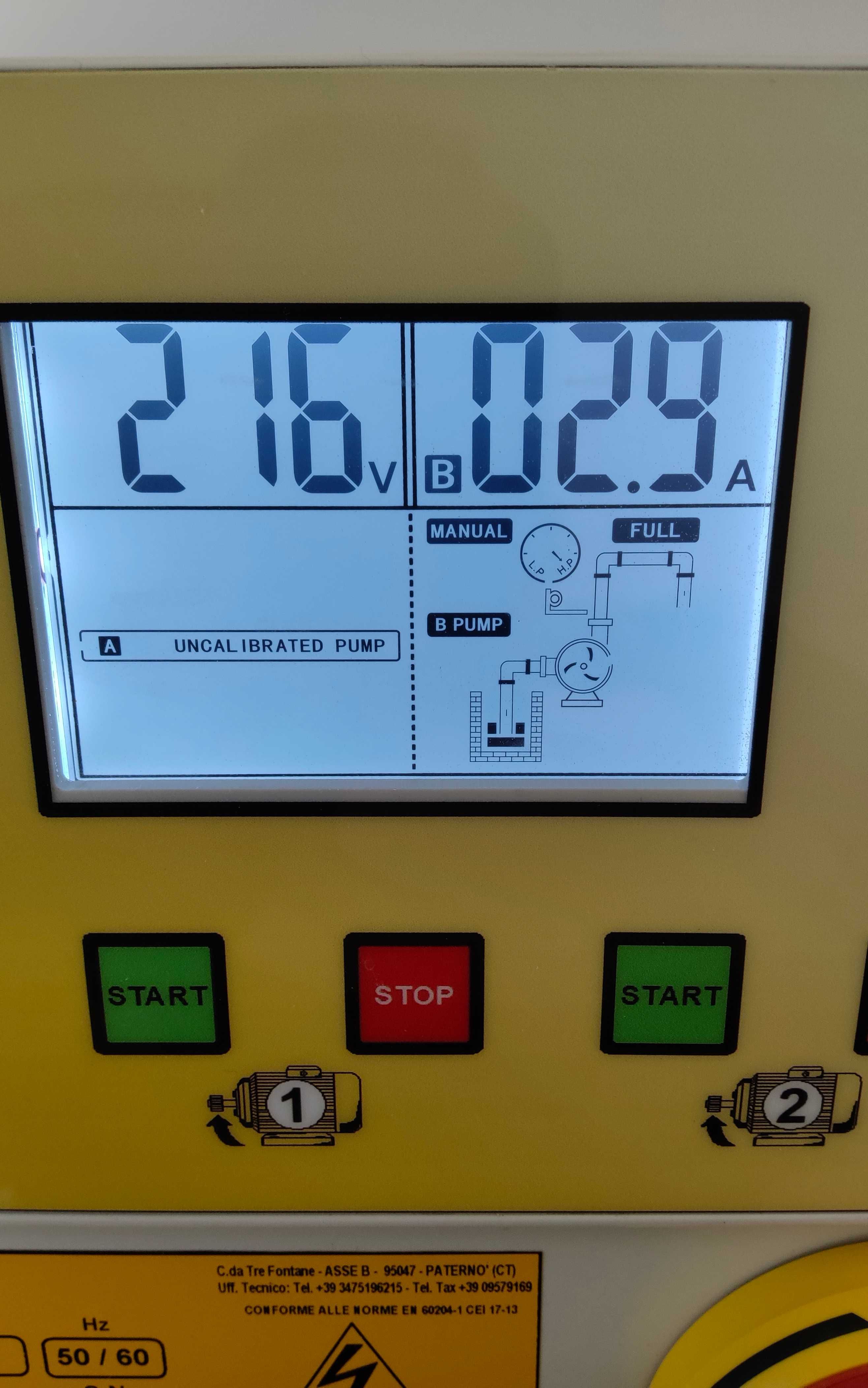

WYŚWIETLACZ LCD
-napięcie sieciowe,
-prąd silnika
-status silnika
-status poziomu zbiornika
-status poziomu studni
-alarmy (w tym 5 ostatnich w pamięci),
-godziny pracy silnika
-wszystkie komunikaty związane z pracą silnika
-alarm przepełnienia studni

WYMIARY
• szer. 29 cm
• wys. 29 cm
• głeb. 17 cm
WAGA 2,4 kg
