UWAGA: Samodzielna instalacja może spowodować niebezpieczeństwo lub uszkodzenie sprzętu. Uruchomienie powinien wykonać elektryk z doświadczeniem w obsłudze tych urządzeń, wg zasad:

Nominalna moc falownika i instalacji PV powinna być trzy razy wyższa niż moc podłączonych odbiorników energii. Jeśli moc początkowa podłączonych odbiorników przekracza moc inwertera, może on zostać uszkodzony.
Proszę wybrać odpowiedni model inwertera przed zakupem.

Podłącz obwody prądu prawidłowo, zgodnie z instrukcjami i zainstaluj wyłączniki oraz zabezpieczenia dla każdego obwodu.
Uruchomienie początkowe: najpierw włącz wyłącznik akumulatora, uruchom falownik i włącz przełączniki PV, sieci i odbiorników prądu.
Wyłączanie: wyłącz odbiorniki prądu, PV i sieć, wyłącz falownik, a na koniec wyłącz akumulator.

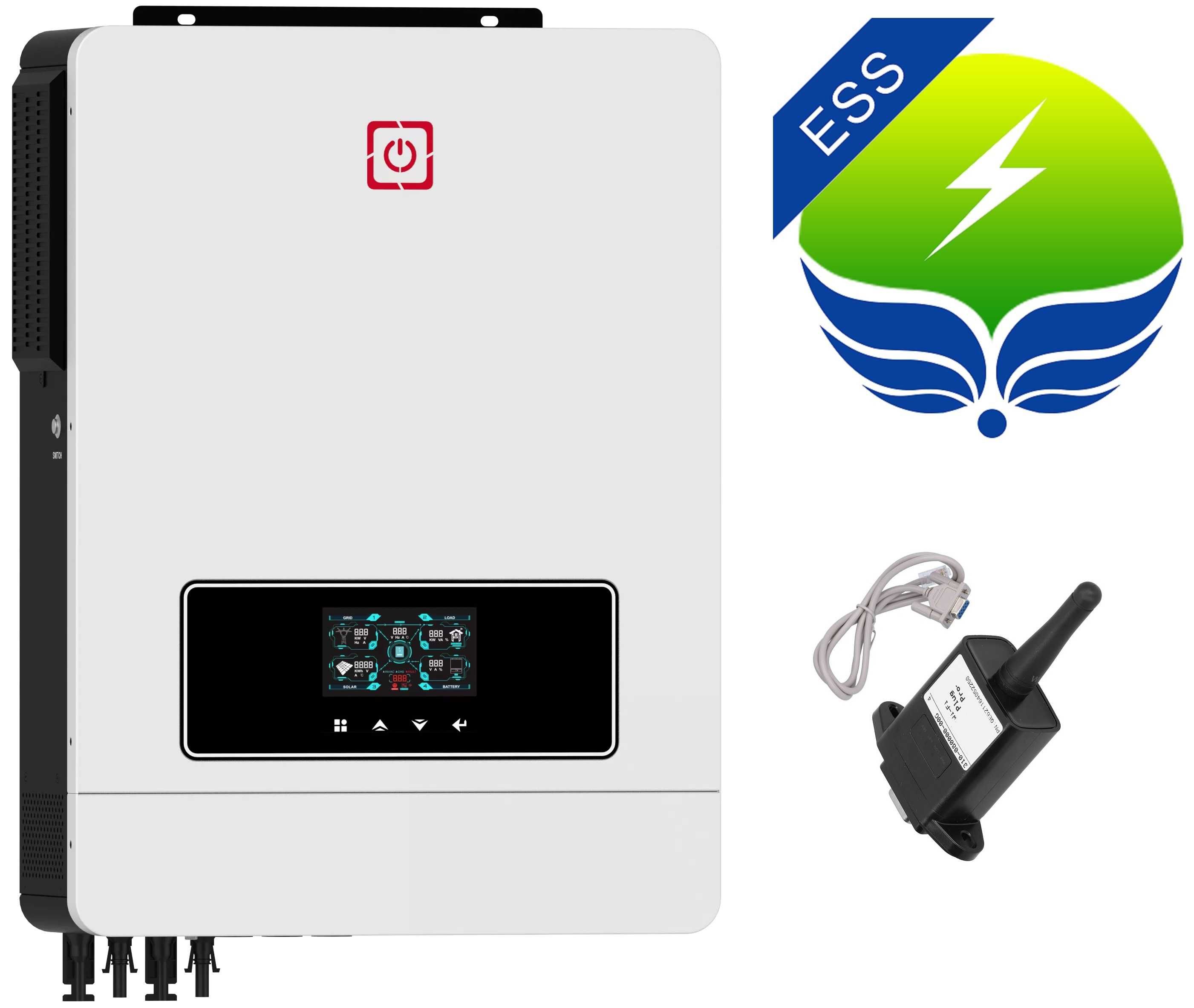

Nowe, nieużywane, hybrydowe inwertery Victor Max 10200, 10,2kW; 230V falowniki solarne off-grid 48V niskonapięciowy. Jednofazowy.

Posiadamy serwis i części zamienne do naszych inwerterów.

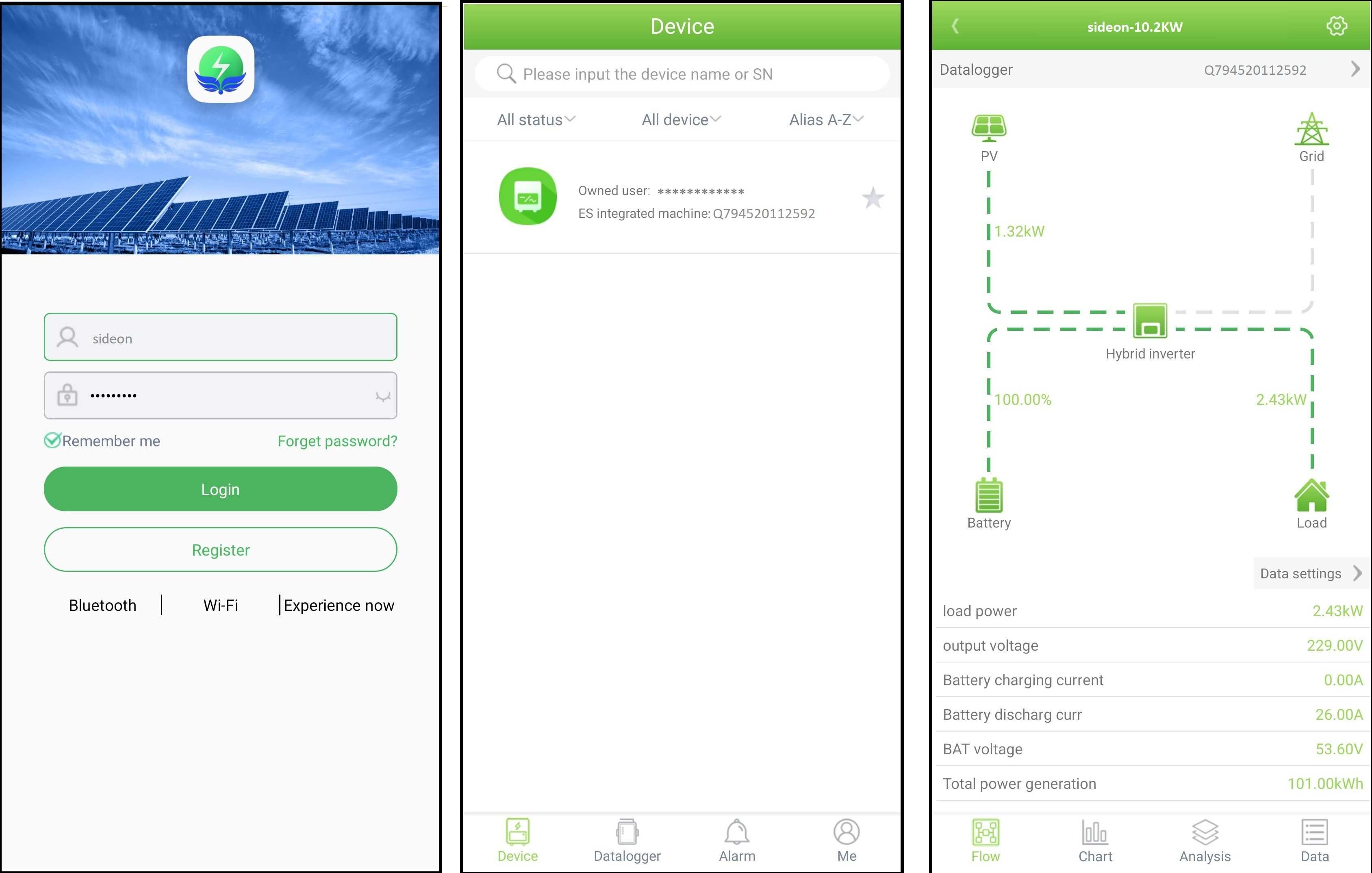

W zestawie moduł WIFI z możliwością łączenia z internetem przez dedykowaną aplikację SmartESS.

Falowniki pracują z baterią lub bez. UWAGA: bez baterii napięcie panelu słonecznego musi przekraczać 360 VDC.

Cechy inwertera:

Inwerter on/off grid. (aktualnie w Polsce praca tylko off grid, brak certyfikatów dla ZE)
Może działać bez akumulatora.
Posiada 2 oddzielne MPPT, 2x18A
Możliwość przywrócenia do ustawień fabrycznych.
Wbudowana automatyczna aktywacja baterii litowej.
Inteligentne ładowanie baterii w celu wydłużenia jej żywotności.

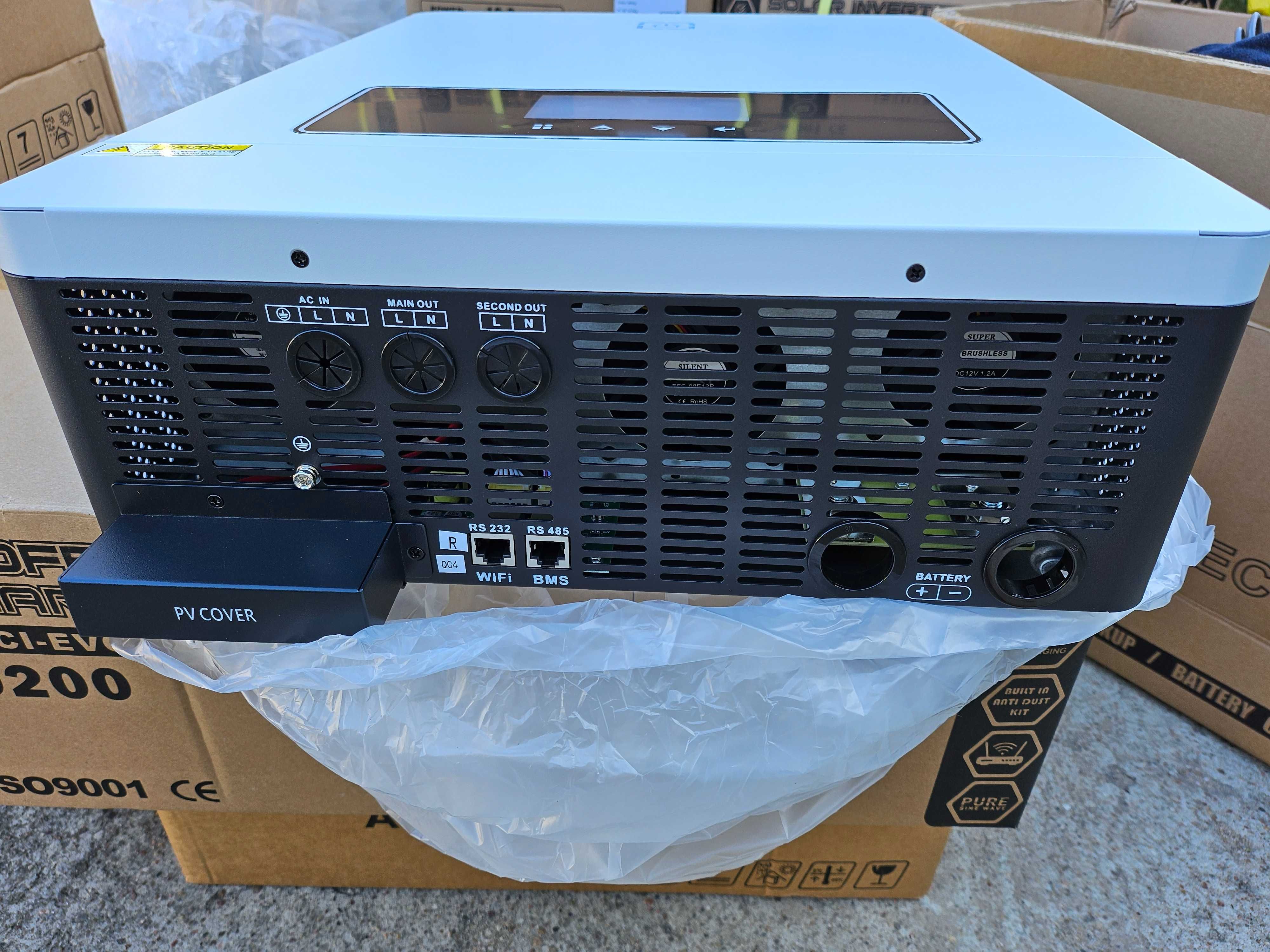

Podwójne wyjście AC.
WIFI dostępne dla IOS i Android.

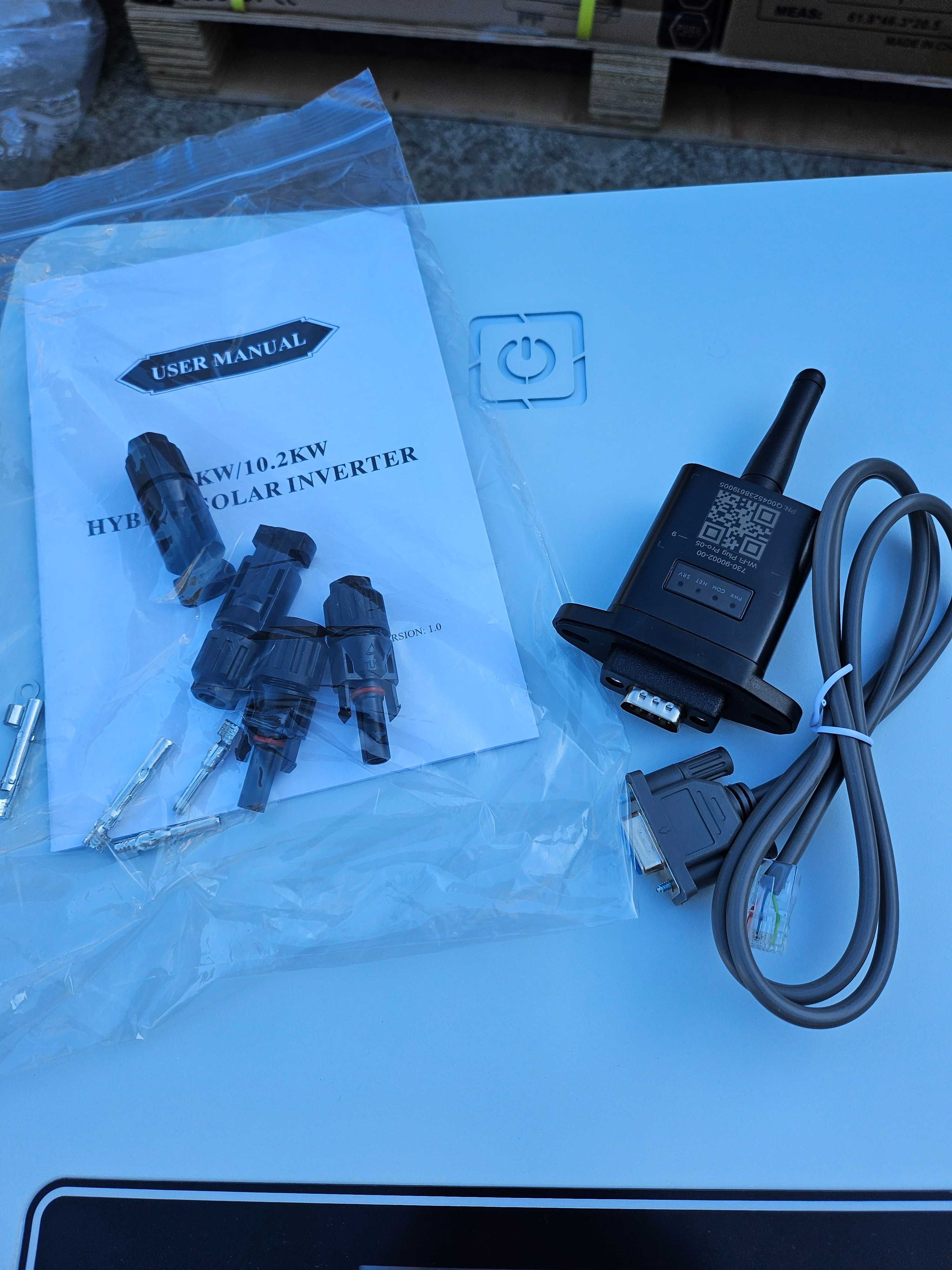

W zestawie: inwerter, moduł WiFi z kablem, opis obsługi po polsku i angielsku, opis uruchomienia WiFi.

Ważne:

Trzeba prawidłowo dopasować pojemność baterii do systemu zgodnie ze specyficznymi wymaganiami dotyczącymi poboru prądu. Zbyt mała doprowadzi do szybkiego spadku pojemności baterii. Zbyt duża do marnowania wytwarzanie energii.

Opis funkcji podwójne wyjście:

Wyjścia główne i dodatkowe są używane w normalnych warunkach pracy. Ale w dwóch następujących warunkach główne wyjście jest odłączone i zachowywane jest tylko wyjście dodatkowe:

Gdy nie ma poboru energii słonecznej i zasilania sieciowego;
Gdy napięcie baterii jest niższe niż 44V (minimum można ustawić na 41V, a maksimum można ustawić na 46V)
Zalety podwójnego wyjścia AC:

W systemie wykorzystującym baterie litowe do przechowywania energii, gdy falownik jest pod pełnym lub dużym obciążeniem, ze względu na charakterystykę baterii litowych, napięcie baterii ma tendencję do zbyt szybkiego opadania, To powoduje, że napięcie baterii jest zbyt niskie i odłącza akumulator, podczas gdy akumulator nadal utrzymuje 50% mocy znamionowej.

Z funkcją podwójnego wyjścia, użytkownik może podłączyć kilka ważnych odbiorników do wtórnego wyjścia. Gdy napięcie baterii jest niskie (zwykle niższa niż 44V, przy minimalnym ustawieniu 41V), falownik musi odłączyć główne obciążenie i zapewnić wyjście obciążenia wtórnego, co wydłuży czas działania.

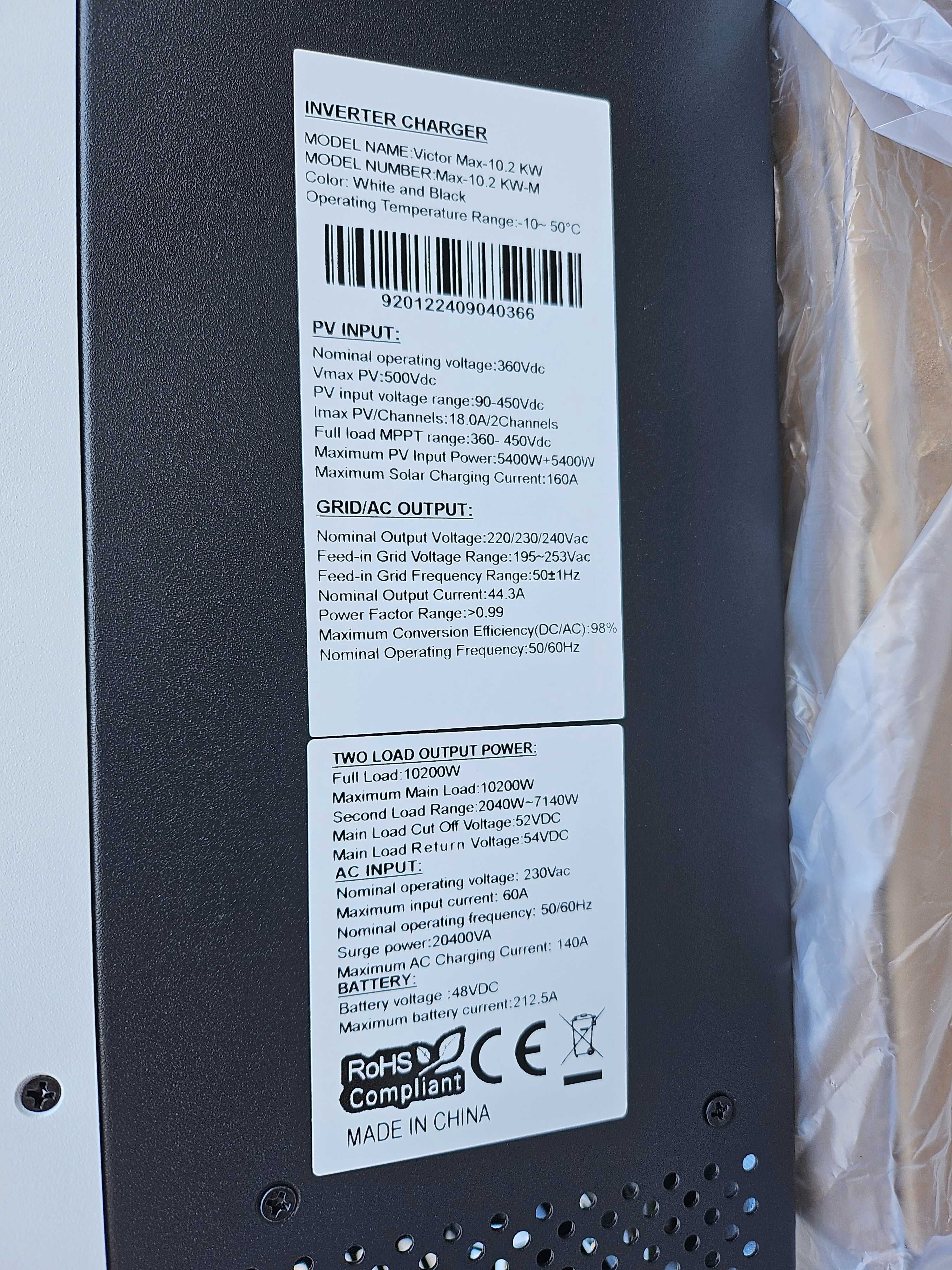

Parametry:

Model: Max 10.2KW
Moc znamionowa: 10200W
Maksymalna moc wejściowa PV: 5400W + 5400W
Wejście PV (DC)

Napięcie prądu stałego z PV: nominalne/maksymalne napięcie prądu stałego 360VDC/500VDC
Napięcie rozruchowe/początkowe napięcie zasilania: 90VDC/120VDC
Zakres napięcie prądu stałego MPPT: 90-450VDC
Liczba urządzeń śledzących MPPT/maksymalny prąd wejściowy: 2x 18A
Wyjście sieciowe (AC)

Nominalne napięcie wyjściowe AC: 220/230/240VAC
Zakres napięcia wyjściowego AC: 195.5-253VAC
Nominalny prąd wyjściowy AC: 44A
Współczynnik mocy: >0.99
Zakres częstotliwości sieci zasilającej: 49-51 ± 1Hz / 59-61 ± 1Hz
Maksymalna wydajność konwersji (PV na AC): 98%
Dwa obciążenia mocy wyjściowej

Pełne obciążenie: 10200W
Maksymalne obciążenie wyjścia głównego: 10200W
Maksymalne obciążenie wyjścia dodatkowego: do 7140W
Napięcie odcięcia głównego obciążenia: 52VDC
Główne napięcie powrotne obciążenia: 54VDC
Działanie off grid

Napięcie rozruchu AC/napięcie automatycznego restartu: 120-140VAC/180VAC
Dopuszczalny zakres napięcia wejściowego AC: 90-280VAC lub 170-280VAC
Maksymalny prąd wejściowy AC: 50A
Nominalna częstotliwość robocza: 50/60Hz
Moc przepięciowa: 12400W
Wyjście w trybie baterii (AC)

Nominalne napięcie wyjściowe: 220/230/240VAC
Przebieg wyjściowy: Czysta fala sinusoidalna
Wydajność (DC do AC): 94%
Akumulator i ładowanie (DC)

Napięcie prądu stałego nominalna: 48VDC
Maksymalny prąd ładowania: 160A
Ogólne

Wymiary: 537 X 390 X 130
Waga netto 14,8KG
Wilgotność robocza: 5% do 95% wilgotności względnej (bez kondensacji)
Temperatura robocza: -10 ° do + 50 ° C
Temperatura przechowywania: -15 ° do +60 ° C

Częste pytania:

Q: czy trzeba podłączać akumulatory?
A: nie
Q: czy można podłączyć zasilanie z inwertera bezpośrednio do odbiorników?
A: tak
Q: czy można go podłączyć do sieci?
A: nie, w Polsce brak certyfikatów dla ZE
Q: ile paneli słonecznych musi być podłączonych?
A: aby normalnie uruchomić falownik napięcie paneli słonecznych powinno wynosić 300V-400V, maksymalne nie powinno przekraczać 500V. Na przykład 10 sztuk paneli słonecznych 250W 30V jest połączonych szeregowo.
Q: czy falowniki mogą być połączone szeregowo lub równolegle?
A: nie.
Q: czy falownik musi być podłączony do akumulatora?
A: może być podłączony. Jeśli nie jest, napięcie panelu słonecznego powinno przekraczać 360vdc.
Q: jakie rodzaje baterii mogą być używane?
A: można stosować baterie akumulatory-ołowiowe, akumulatory żelowe, fosforan litowo-żelazowy (LiFePo4) i litowe. 48V. Akumulator nie może być mniejszy niż 100AH.
Q: czy można go stosować w klimatyzatorach, turbinach wodnych i turbinach wiatrowych?
A: może być stosowany w klimatyzatorach, ale nie może w turbinach wodnych lub turbinach wiatrowych.
Q: czy to przetwornica wysokiej częstotliwości czy przetwornica niskiej częstotliwości?
A: wysoka częstotliwość
Q: czy zasilanie z sieci może być używane do zasilania falownika, gdy nie ma słońca?
A: tak.
Q: jak dobrać moc falownika zgodnie ze podłączonym sprzętem agd?
A: jeśli jest podłączony sprzęt agd jak lodówki, pralki, klimatyzatory itp., moc falownika musi być co najmniej trzykrotnością całkowitej mocy indukcyjnych odbiorników, Jeśli tak nie będzie urządzenia mogą się nie uruchomić.
Q: czy można korzystać z PV, baterii, zasilania w sieci w tym samym czasie?
A: tak. Domyślny tryb to priorytet PV. Gdy moc z PV jest niewystarczająca, bateria i sieć będą używane.

Ważne: Pomimo możliwości technicznych brak certyfikatów do pracy z siecią. Może pracować jako off grid.
Inwerter działa z akumulatorami w systemie 48V lub bez akumulatorów. Można ustawić różne tryby pracy: z siecią AC lub bez sieci, z paneli, z akumulatorów. Może wytwarzać prąd z paneli bezpośrednio do zasilania. Prądem z paneli może ładować same akumulatory w banku energii by np. w nocy zasilić dom.

W zestawie polska i angielska instrukcja obsługi.

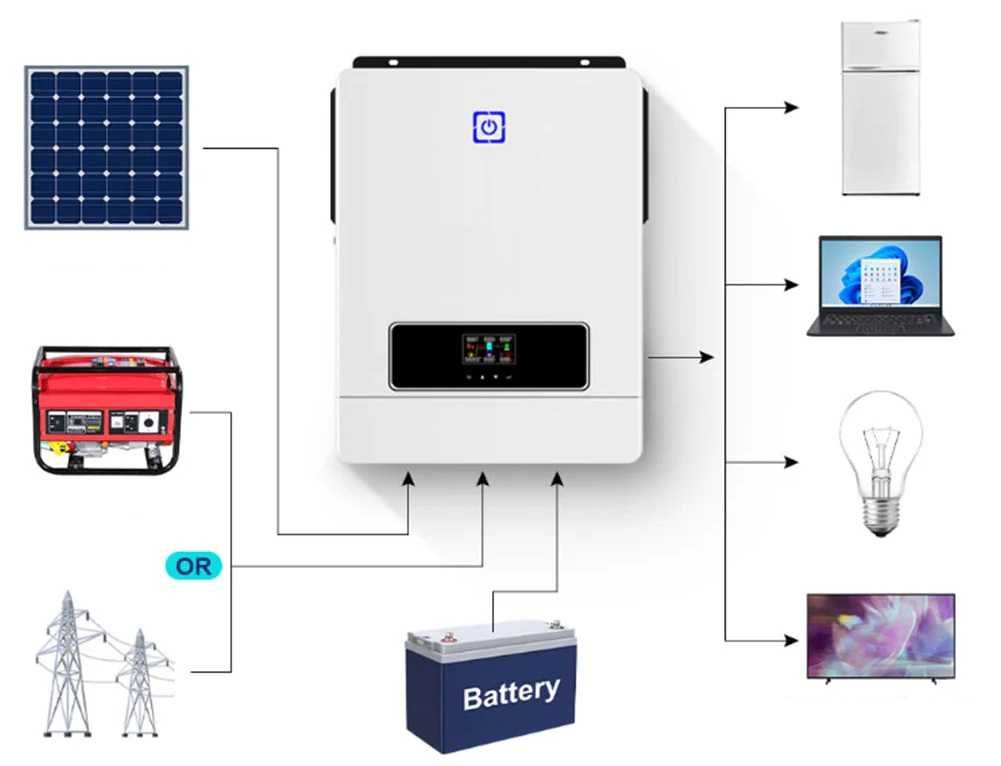

Na foto schemat możliwości falownika. Polecam

Możliwa wysyłka za pobraniem (+30zł). Można też odebrać osobiście obok Radzymina.
Gwarancja 2 lata u nas. Posiadamy serwis i części zamienne
Faktura VAT 23%, cena jest brutto, z VAT
