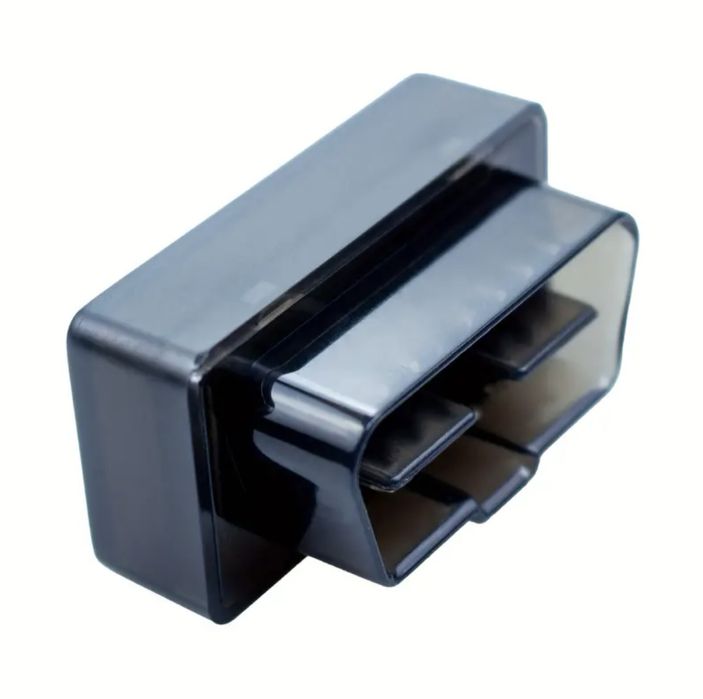

Interfejs diagnostyczny OBDII ELM327 MINI

Oryginalna wersja ELM327 wyposażona w mikro kontroler typu: 25K80 łączy się z ECU większości samochodów osobowych. Interfejs nie potrzebuje instalowania sterowników, wystarczy zeskanować kod QR dołączony do interfejsu na opakowaniu, lub pobrać dowolną aplikację ze sklepu Google Play.

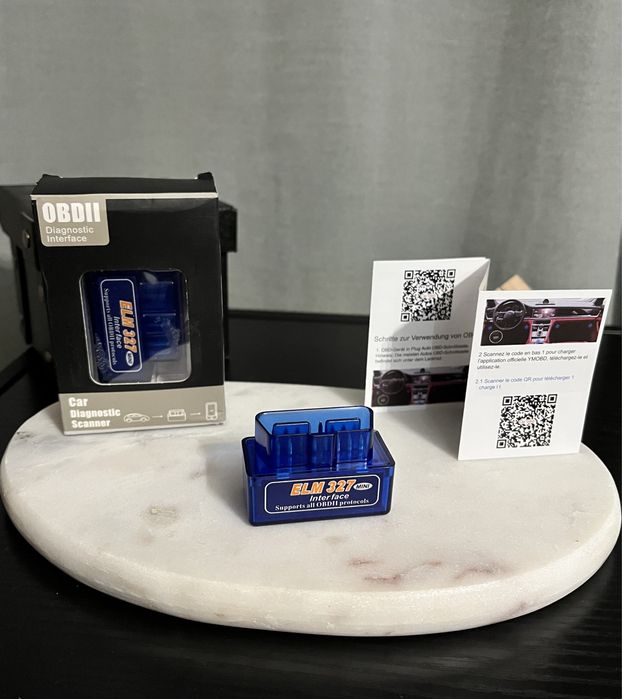

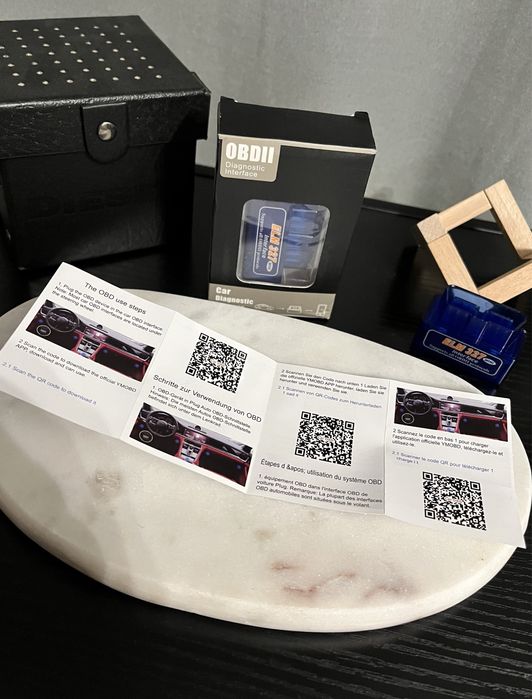

Zestaw zawiera:

Interfejs
Kod QR do pobrania aplikacji
Instrukcja obsługi
PŁYTA CD
Wymagania sprzętowe :

Smartphone, tablet, laptop bądź inne urządzenie posiadające moduł bluetooth oraz systemem operacyjnym Android
Interfejs współpracuje z darmowymi aplikacjami ze sklepu Google Play takimi jak : TORQUE Lite , Car Scanner, SCAN MASTER, PISTON, DashCommand i wiele innych...
Charakterystyka produktu :

Interfejs w wersji MINI z najlepszym mikro kontrolerem 25k80
Programy do obsługi
Instrukcja obsługi PL
Obsługa 9 protokołów
Złącze 16 pinów
Wymiary: 48mm x 25mm x 32mm
Trzy kolorowe diody
Moduł bluetooth 2.0
Mikro kontroler 25K80

Czy ten interfejs będzie działał z moim samochodem?

Interfejs ELM327 jest urządzeniem uniwersalnym wyposażony i współpracuje niemal ze wszystkimi modelami pojazdów posiadających standardowe złącze OBDII.

Orientacyjne daty wprowadzania systemu OBDII na świecie:

USA i Azja silniki benzynowe oraz diesla: od 1996 roku, Europa i pozostałe: od 2001 roku samochody z silnikiem benzynowym, od 2003 roku samochody z silnikiem diesla.

arlet, Supra, Tacoma, Tercel, Tundra, Yaris
Jak połączyć się z interfejsem?

Należy zainstalować skanując kod QR dołączony do interfejsu lub pobrać darmową aplikację ze sklepu Google Play po czym podłączyć interfejs do gniazda OBDII. Włączamy Bluetooth w telefonie, ustawiamy widoczność oraz wyszukujemy na liście urządzenie .Łączymy się z nim wpisując standardowy kod 1234. Dopiero po tym kroku włączamy aplikację i łączymy się z interfejsem. Analogicznie postępujemy w przypadku łączności poprzez sieć WiFi.
Obsługiwane protokoły :

1. SAE J1850 PWM (41.6Kbaud)
2. SAE J1850 VPW (10.4Kbaud)
3. ISO9141-2 (5 bajtów inicjujących, 10.4Kbaud)
4. ISO14230-4 KWP (5 bitów, 10,4 Kbaud)
5. ISO14230-4 KWP (szybki init, 10.4 Kbaud)
6. ISO15765-4 CAN (11-bitowy identyfikator, 500 Kbaud)
7. ISO15765-4 CAN (29-bitowy identyfikator, 500 Kbaud)
8. ISO15765-4 CAN (11-bitowy identyfikator, 250 Kbaud)
9. ISO15765-4 CAN (29-bitowy identyfikator, 250 Kbaud)
A.SAE J1939 CAN (29-bitowy identyfikator, 250 * Kbaud)
B.USER1 CAN (11 * bit ID, 125 * Kbaud)
C.USER2 CAN (11 * bit ID, 50 * kbaud)

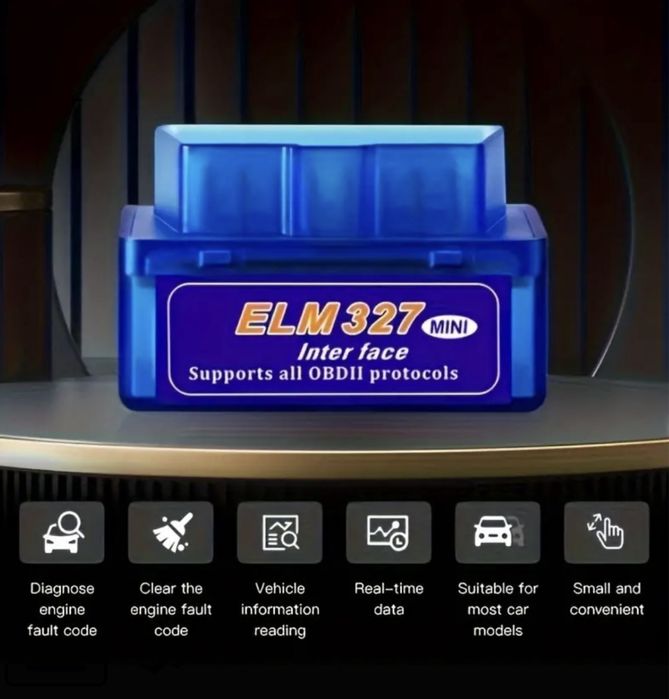

Przykładowe funkcje interfejsu:

Odczyt kodów błędów zarejestrowanych, które spowodowały zapalenie kontrolki MIL
Pomiar mocy silnika (KM)
Kasowanie kontrolki CHECK ENGINE
Odczyt i kasowanie błędów OBD II - wszystkie protokoły
Odczyt i kasowanie błędów oczekujących (kiedy kontrolka jeszcze się nie zapaliła)
Pomiar parametrów takich jak przyspieszenie od 0 do 100 km/h
Odczyt błędów ogólnych i charakterystycznych dla konkretnego producenta
Sprawdzanie znaczenia kodów błędów
Monitorowanie parametrów pracy silnika w czasie rzeczywistym (Live Data)
Odczyt parametrów na bieżąco (Online)
Podgląd zamrożonych ramek (Freeze Frames)
Wypalanie filtra DPF - dla samochodów OPEL aplikacja OPL DPF (Opel Insygnia, Astra J, Chevrolet, z silnikiem A20DT, A20DTH, A20DTJ, A20DTR, A20DTC, A20DTL oraz z niektórymi silnikach A17DTx )
Wypalanie filtra DPF - dla samochodów grupy VW aplikacja VAG DPF ( obsługiwany silnik: DETA, CRBC, CFHD, CUNA, CFFB, CFWA, CLHA, CXXB, CAYC, CAHA, CXHA, CFGB (*), CFGC, CJCA, CRMB, CUPA, CUSA, CXFA, CAYB, CAYD, CRLB, CUTA , CFHC, CAGA (*), CSHA, CJCD, DFSB, CLAB, DFLA, DCXA, CFCA, CGLC, CFJB, CFHA, CRUA, DDYA, DFFA, CRKB, DCYA, DFCA, CUUB, CGLB, CUAA, CUSB, CAPA (*), DFGA, DFSF, DFHA, CNHA, DGTE (*), CCWA, DGDA, DLUB, CJCB, DGTD, CDUD, CSUD częściowe wsparcie lub w zależności od wersji oprogramowania

SPIS OBSŁUGIWANYCH MODELI SAMOCHODÓW:

Europejskie samochody osobowe, terenowe i dostawcze od 2001 roku silniki benzynowe i 2003 silniki diesla:

Alfa Romeo: 147, 156, 159, 166, GT, GTV, Brera, Crosswagon, Spider, Sportwagon
Audi: A2, A3, S3, A4, S4, A6, S6, A8, S8, Allroad, Cabriolet, Coupe, Q7, Quattro, RS2, RS4, RS6, TT, V8
BMW: seria 1 - 116, 118, 120, 130, seria 3 - 316, 318, 320, 323, 325, 328, 330, 335, seria 5 - 51*********23, 524, 525, 528, 53*********40, 545, 550, seria 6 - 630, 635, 645, 650, seria 7 - 72*********30, 73*********40, 745, 750, 760, seria 8 - 840, 850, MPower - M3, M5, M6, Z4 M , X-seria - X3, X5, Z-seria - Z3, Z4, Z8
Citroen: Berlingo, C1, C2, C3, C4, C5, C6, C8, CX, Evasion, Jumpy, Saxo, Xantia, Xsara, Xsara Picasso
Dacia: Logan, Pick up
Fiat: Albea, Barchetta, Brava, Bravo, Coupe, Croma, Dino, Doblo, Ducato, Grande Punto, Idea, Marea, Marengo, Multipla, Palio Weekend, Palio, Panda, Punto, Scudo, Sedici, Siena, Stilo, Ulysse
Ford: Aerostar, Bronco, Cougar, Courier, Crown, Ecoline, Escape, Escort, Excursion, Expedition, Explorer, Express, F150, F250, F350, Fairlane, Falcon, Fiesta, Focus, Focus C-Max, Fusion, GT, Galaxy ,Granada, Ka, Maverick, StreetKa, Ka, Maverick, Mondeo, Mustang, Probe, Puma, Ranger, S-max, Thunderbird, Tourneo, Taurus, Transit
Jaguar: Daimler, E-type, S-type, X-type, XJR, XJS, XJ, XJ6, XJ8, XJ12, XJ40, XJR, XJS, XJSC, XK, XKR
Lancia: Gamma, Kappa, Lybra, Musa, Phedra, Thema, Thesis, Ypsilon, Zeta
Land Rover: Defender, Discovery, Freelander, Range Rover, Range Rover Sport
Mercedes-Benz: A-klasa, B-klasa, C-klasa, CE-klasa, CL-klasa, CLK-klasa, CLS-klasa, E-klasa, G-klasa, GL-klasa, ML-klasa, R-Klasa, S-klasa, SL-klasa, SLK-klasa, SLR, Sprinter, V-klasa V200, V220, V230, V280, Vaneo, Vario, Viano, Vito
Mini: Cooper, Cooper S, ONE
Opel: Agila, Antara, Arena, Astra, Calibra, Campo, Cavalier, Combo, Corsa, Frontera, GT, Merita, Monterey, Movano, Nova, Omega, Signum, Sintra, Speedster, Tigra, Vivaro, Vectra, Zafira, Insygnia
Peugeot: 106, 107, 206, 207, 306, 307, 406, 407, 60*********06, 807, 1007, Boxer, Expert, J5, Partner
Porsche: 911, Boxster, Carrera GT, Cayenne, Cayman
Renault: (Tylko nowe modele po 2002 roku) Avantime, Clio, Coupe, Espace, Express, Fuego, Grand Espace, Grand Scenic, Kangoo, Laguna, Mascott, Master, Megane, Modus, Safrane, Scenic, Spider, Trafic, Twingo, Vel Satis
Rover: 75, 60*********20, 623, 800, 820, 825, 827
Saab: 9-3, 9-5, 9-7X
Seat: Alhambra, Altea, Arosa, Cordoba, Ibiza, Inca, Leon, Terra, Toledo
Skoda: Fabia, Felicia, Octavia, Roomster, Superb
Smart: Crossblade, ForFour, ForTwo, Roadster
Volvo: 850, C70, Polar, S40, S60, S70, S80, S90, V40, V50, V70, V90, XC 70, XC 90
Volkswagen: Bora, Buggy, Caddy, Corrado, Eos, Fox, Golf, Iltis, Jetta, Karmann Ghia, Kafer, LT, Lupo, New Beetle, Passat, Phaeton, Polo, Sharan, T3, T4, T5, Caravelle, Multivan, Shuttle, Taro, Touareg, Touran, Vento
Amerykańskie samochody osobowe, terenowe i dostawcze od 1996 roku silniki benzynowe oraz diesla:

Buick: Century, Elektra, Le Sabie, Park Avenue, Regal, Riviera, Roadmaster, Skylark
Cadillac: Allante, BLS, CTS, Deville, Eldorado, Escalade, Fleetwood, SRX, STS, Seville, XLR
Chevrolet: 2500, Alero, Astro, Avalanche, Aveo, Beretta, Blazer, C1500, Camaro, Caprice, Captiva, Cavalier, Chevelle, Chevy Van, Citation, Colorado, Corsica, El Camino, Epica, Evanda, G, Impala, K30, K1500, Kalos, Lacetti, Lumina, Malibu, Matiz, Nubira, Rezzo, S-10, SSR, Silverado, Suburban, Tahoe, Trailblazer, Trans Sport, Venture
Chrysler: 300M, 300C, Crosssfire, Daytona, ES, GS, GTS, Grand Voyager, Le Baron, Neon, New Yorker, PT Cruiser, Pacifica, Saratoga, Sebring, Stratus, Valiant, Viper, Vision, Voyager
Corvette: C3, C4, C5, C6
Dodge: Caliber, Charger, Dakota, Durango, Grand Caravan, Hornet, Magnum, Neon, RAM, Stealth, Viper
GMC: Envoy, Safari, Savana, Sierra, Sonoma, Syclone, Typhoon, Vandura, Yukon
Hummer: H1, H2, H3
Jeep: Cherokee, CJ, Comanche, Commander, Grand Cherokee, Renegade, Wagoneer, Liberty, Wrangler
Lincoln: Aviator, Continental, LS, Mark VIII, Navigator, Town Car
Oldsmobile: Bravada, Custom Cruiser, Cutlass, Delta 88, Silhouette, Supreme, Toronado
Pontiac: 6000, Bonneville, Fiero, Firebird, G6, GTO,Grand-Am, Grand-Prix, Montana, Solstice, Sunbird, Sunfire, Targa, TransAm, Trans Sport, Vibe

Japońskie i azjatyckie samochody osobowe, terenowe i dostawcze od 1996 roku silniki benzynowe oraz diesla:

Łączy z wszystkimi modelami (powinien)
