Cyfrowo konfigurowalny siłownik proporcjonalny push – 160/200 N
Cyfrowo nastawialne siłowniki bez lub z funkcją zmiany systemu (CO, change-over), o szerokim zakresie konfiguracji oferujących dużą elastyczność dostosowania parametrów w miejscu instalowania. W pełni programowalne wejście binarne, przekaźnik i regulowany skok maksymalny zaworu dają nowe możliwości zaawansowanego sterowania hydraulicznego i równoważenia.
Cechy i zalety:
Wygodna, niezawodna nastawa
W pełni nastawialny przez smartfon dzięki technologii Bluetooth za pomocą TA-Dongle.
Szeroki zakres konfiguracji
Ponad 200 opcji konfiguracji sygnałów wejściowych i wyjściowych, wejście binarne, przekaźnik, charakterystyka i wiele innych parametrów, które mogą być konfigurowane.
Łatwa diagnostyka
Śledzenie ostatnich 10 błędów, aby umożliwić szybkie znajdowanie błędów systemowych.
Szybkie kopiowanie ustawień
Możliwość kopiowania danego wariantu ustawień między siłownikami za pomocą TA-Dongle.
Dane techniczne
Funkcje:
Sterowanie proporcjonalne
Sterowanie ręczne (TA-Dongle)
Pomiar skoku
Automatyczny wybór siły
Wskazanie trybu, statusu i położenia
Ustawienie ograniczenia skoku
Ustawienie minimalnego skoku
Ochrona przed zapiekaniem zaworu
Wykrywanie blokady zaworu
Bezpieczna pozycja w razie błędu
Diagnostyka/rejestrowanie
Opóźnione uruchomienie
Wersja I/O:
+ 1 wejście binarne, maks. 100 Ω, kabel maks. 10 m lub ekranowany.
+ Sygnał wyjściowy
Wersja Plus:
+ 1 wejście binarne, maks. 100 Ω, kabel maks. 10 m lub ekranowany.
+ 1 przekaźnik, maks. 5A, 30 VDC/250 VAC lub obciążenie rezystancyjne.
+ Sygnał wyjściowy
Wersja CO (change-over – zmiana systemu):
+ 1 wejście binarne, maks. 100 Ω, kabel maks. 10 m lub ekranowany.
+ 1 przekaźnik, wyjście do sterowania siłownikiem TA-M106 na zaworze przełączającym TA-6-way (maks. 2A, 30 VAC lub obciążenie rezystancyjne).
+ Sygnał wyjściowy
Napięcie zasilania:
24 VAC/VDC ±15%.
Częstotliwość 50/60 Hz ±3 Hz.
Wersja CO:
24 VAC ±15%.
Częstotliwość 50/60 Hz ±3 Hz.
Pobór mocy:
Tryb działania: 1.0 VA (VAC); 0.6 W (VDC)
Tryb spoczynku: 0.5 VA (VAC); 0.25 W (VDC)
Wersja I/O, CO:
Tryb działania: 1.3 VA (VAC); 0.7 W (VDC)
Tryb spoczynku: 0.5 VA (VAC); 0.25 W (VDC)
Wersja Plus:
Tryb działania: 1.8 VA (VAC); 1.0 W (VDC)
Tryb spoczynku: 0.5 VA (VAC); 0.25 W (VDC)
Wersja CO: Zużycie energii przez siłownik TA-M106 musi być dodane oddzielnie.
Sygnał sterujący:
0(2)-10 VDC, Ri 47 kΩ.
Nastawna histereza czułości 0.1-0.5 VDC.
Filtr dolnoprzepustowy 0,33 Hz.
Proporcjonalne:
0-10, 10-0, 2-10 lub 10-2 VDC.
Proporcjonalne rozdzielenie zakresów:
0-5, 5-0, 5-10 lub 10-5 VDC.
0-4.5, 4.5-0, 5.5-10 lub 10-5.5 VDC.
2-6, 6-2, 6-10 lub 10-6 VDC.
Proporcjonalne rozdzielenie zakresów (funkcja zamiany systemu):
0-3.3 / 6.7-10 VDC,
2-4.7 / 7.3-10 VDC,
0-4.5 / 5.5-10 VDC lub
2-5.5 / 6.5-10 VDC.
Ustawienie domyślne: Proporcjonalne 0-10 VDC.
Sygnał wyjściowy:
Wersja I/O, Plus, CO:
0(2)-10 VDC, max. 8 mA, min. 1.25 kΩ.
Zakresy: Patrz “Sygnał sterujący”.
Ustawienie domyślne: Proporcjonalne 0-10 VDC.
Charakterystyka:
Liniowa, EQM 0,25 i odwrócona EQM 0,25.
Ustawienie domyślne: Liniowa.
Prędkość:
10 s/mm
Siła zamknięcia:
160/200 N
Automatyczny wybór dla zaworów IMI Hydronic Engineering.
Temperatura:
Temperatura medium: maks. 120°C
Środowisko robocze: 0°C – +50°C (5-95%RH, przy braku kondensacji)
Środowisko magazynowania: -20°C – +70°C (5-95%RH, przy braku kondensacji)
Klasa ochrony:
IP54
(w każdym kierunku)
(zgodnie z EN 60529)
Klasa ochrony:
(zgodna z EN 61140)
III (SELV) TA-Slider 160, 160 I/O, 160 CO
II TA-Slider 160 Plus (izolacja ochronna)
Przewód podłączeniowy:
Przewody z końcówkami 1, 2 lub 5 m.
Wersja bez halogenowa jako opcja, klasa ogniowa B2ca – s1a, d1, a1 zgodnie z EN 50575.
TA-Slider 160: typ LiYY, 3x0.25 mm2.
TA-Slider 160 I/O: typ LiYY, 5x0.25 mm2.
TA-Slider 160 Plus: typ LiYY, 5x0.25 mm2 oraz przewód przekaźnika typ H03VV-F, 3x0.75 mm2, przewody z końcówkami.
TA-Slider 160 CO: typ LiYY, 5x0.25 mm2 oraz przewód przekaźnika typ LiYY, 3x0.34 mm2, ze złączką do siłownika TA-M106.
Skok:
6,9 mm
Automatyczna detekcja skoku zaworu (pomiar skoku).
Poziom hałasu:
Max. 30 dBA
Waga:
TA-Slider 160, I/O:
0,20 kg, 1 m przewód przekaźnika.
0,25 kg, 2 m przewód przekaźnika.
0,38 kg, 5 m przewód przekaźnika.
TA-Slider 160 Plus:
0,28 kg, 1 m przewód przekaźnika.
0,38 kg, 2 m przewód przekaźnika.
0,67 kg, 5 m przewód przekaźnika.
TA-Slider 160 CO:
0,32 kg, 1 m/1,5 m przewód przekaźnika.
0,37 kg, 2 m/1,5 m przewód przekaźnika.
0,50 kg, 5 m/1,5 m przewód przekaźnika.
Podłączenie do zaworu:
Nakrętka z gwintem M30x1,5.
Materiał:
Pokrywa: PC/ABS GF8
Spód: PA GF40.
Nakrętka z gwintem: Mosiądz niklowany.
Kolor:
Biały RAL 9016, szary RAL 7047.
Oznaczenia:
Etykieta: IMI TA, CE, Nazwa, Nr artykułu, specyfikacja techniczna.
Certyfikat CE:
LV-D. 2014/35/EU: EN 60**********14.
EMC-D. 2014/30/EU: EN 60**********14.
RoHS-D. 2011/65/EU: EN 63000.
Cyfrowo konfigurowalny siłownik proporcjonalny push – 160/200 N
Cyfrowo nastawialne siłowniki bez lub z funkcją zmiany systemu (CO, change-over), o szerokim zakresie konfiguracji oferujących dużą elastyczność dostosowania parametrów w miejscu instalowania. W pełni programowalne wejście binarne, przekaźnik i regulowany skok maksymalny zaworu dają nowe możliwości zaawansowanego sterowania hydraulicznego i równoważenia.
Cechy i zalety:
Wygodna, niezawodna nastawa
W pełni nastawialny przez smartfon dzięki technologii Bluetooth za pomocą TA-Dongle.
Szeroki zakres konfiguracji
Ponad 200 opcji konfiguracji sygnałów wejściowych i wyjściowych, wejście binarne, przekaźnik, charakterystyka i wiele innych parametrów, które mogą być konfigurowane.
Łatwa diagnostyka
Śledzenie ostatnich 10 błędów, aby umożliwić szybkie znajdowanie błędów systemowych.
Szybkie kopiowanie ustawień
Możliwość kopiowania danego wariantu ustawień między siłownikami za pomocą TA-Dongle.
Dane techniczne
Funkcje:
Sterowanie proporcjonalne
Sterowanie ręczne (TA-Dongle)
Pomiar skoku
Automatyczny wybór siły
Wskazanie trybu, statusu i położenia
Ustawienie ograniczenia skoku
Ustawienie minimalnego skoku
Ochrona przed zapiekaniem zaworu
Wykrywanie blokady zaworu
Bezpieczna pozycja w razie błędu
Diagnostyka/rejestrowanie
Opóźnione uruchomienie
Wersja I/O:
+ 1 wejście binarne, maks. 100 Ω, kabel maks. 10 m lub ekranowany.
+ Sygnał wyjściowy
Wersja Plus:
+ 1 wejście binarne, maks. 100 Ω, kabel maks. 10 m lub ekranowany.
+ 1 przekaźnik, maks. 5A, 30 VDC/250 VAC lub obciążenie rezystancyjne.
+ Sygnał wyjściowy
Wersja CO (change-over – zmiana systemu):
+ 1 wejście binarne, maks. 100 Ω, kabel maks. 10 m lub ekranowany.
+ 1 przekaźnik, wyjście do sterowania siłownikiem TA-M106 na zaworze przełączającym TA-6-way (maks. 2A, 30 VAC lub obciążenie rezystancyjne).
+ Sygnał wyjściowy
Napięcie zasilania:
24 VAC/VDC ±15%.
Częstotliwość 50/60 Hz ±3 Hz.
Wersja CO:
24 VAC ±15%.
Częstotliwość 50/60 Hz ±3 Hz.
Pobór mocy:
Tryb działania: 1.0 VA (VAC); 0.6 W (VDC)
Tryb spoczynku: 0.5 VA (VAC); 0.25 W (VDC)
Wersja I/O, CO:
Tryb działania: 1.3 VA (VAC); 0.7 W (VDC)
Tryb spoczynku: 0.5 VA (VAC); 0.25 W (VDC)
Wersja Plus:
Tryb działania: 1.8 VA (VAC); 1.0 W (VDC)
Tryb spoczynku: 0.5 VA (VAC); 0.25 W (VDC)
Wersja CO: Zużycie energii przez siłownik TA-M106 musi być dodane oddzielnie.
Sygnał sterujący:
0(2)-10 VDC, Ri 47 kΩ.
Nastawna histereza czułości 0.1-0.5 VDC.
Filtr dolnoprzepustowy 0,33 Hz.
Proporcjonalne:
0-10, 10-0, 2-10 lub 10-2 VDC.
Proporcjonalne rozdzielenie zakresów:
0-5, 5-0, 5-10 lub 10-5 VDC.
0-4.5, 4.5-0, 5.5-10 lub 10-5.5 VDC.
2-6, 6-2, 6-10 lub 10-6 VDC.
Proporcjonalne rozdzielenie zakresów (funkcja zamiany systemu):
0-3.3 / 6.7-10 VDC,
2-4.7 / 7.3-10 VDC,
0-4.5 / 5.5-10 VDC lub
2-5.5 / 6.5-10 VDC.
Ustawienie domyślne: Proporcjonalne 0-10 VDC.
Sygnał wyjściowy:
Wersja I/O, Plus, CO:
0(2)-10 VDC, max. 8 mA, min. 1.25 kΩ.
Zakresy: Patrz “Sygnał sterujący”.
Ustawienie domyślne: Proporcjonalne 0-10 VDC.
Charakterystyka:
Liniowa, EQM 0,25 i odwrócona EQM 0,25.
Ustawienie domyślne: Liniowa.
Prędkość:
10 s/mm
Siła zamknięcia:
160/200 N
Automatyczny wybór dla zaworów IMI Hydronic Engineering.
Temperatura:
Temperatura medium: maks. 120°C
Środowisko robocze: 0°C – +50°C (5-95%RH, przy braku kondensacji)
Środowisko magazynowania: -20°C – +70°C (5-95%RH, przy braku kondensacji)
Klasa ochrony:
IP54
(w każdym kierunku)
(zgodnie z EN 60529)
Klasa ochrony:
(zgodna z EN 61140)
III (SELV) TA-Slider 160, 160 I/O, 160 CO
II TA-Slider 160 Plus (izolacja ochronna)
Przewód podłączeniowy:
Przewody z końcówkami 1, 2 lub 5 m.
Wersja bez halogenowa jako opcja, klasa ogniowa B2ca – s1a, d1, a1 zgodnie z EN 50575.
TA-Slider 160: typ LiYY, 3x0.25 mm2.
TA-Slider 160 I/O: typ LiYY, 5x0.25 mm2.
TA-Slider 160 Plus: typ LiYY, 5x0.25 mm2 oraz przewód przekaźnika typ H03VV-F, 3x0.75 mm2, przewody z końcówkami.
TA-Slider 160 CO: typ LiYY, 5x0.25 mm2 oraz przewód przekaźnika typ LiYY, 3x0.34 mm2, ze złączką do siłownika TA-M106.
Skok:
6,9 mm
Automatyczna detekcja skoku zaworu (pomiar skoku).
Poziom hałasu:
Max. 30 dBA
Waga:
TA-Slider 160, I/O:
0,20 kg, 1 m przewód przekaźnika.
0,25 kg, 2 m przewód przekaźnika.
0,38 kg, 5 m przewód przekaźnika.
TA-Slider 160 Plus:
0,28 kg, 1 m przewód przekaźnika.
0,38 kg, 2 m przewód przekaźnika.
0,67 kg, 5 m przewód przekaźnika.
TA-Slider 160 CO:
0,32 kg, 1 m/1,5 m przewód przekaźnika.
0,37 kg, 2 m/1,5 m przewód przekaźnika.
0,50 kg, 5 m/1,5 m przewód przekaźnika.
Podłączenie do zaworu:
Nakrętka z gwintem M30x1,5.
Materiał:
Pokrywa: PC/ABS GF8
Spód: PA GF40.
Nakrętka z gwintem: Mosiądz niklowany.
Kolor:
Biały RAL 9016, szary RAL 7047.
Oznaczenia:
Etykieta: IMI TA, CE, Nazwa, Nr artykułu, specyfikacja techniczna.
Certyfikat CE:
LV-D. 2014/35/EU: EN 60**********14.
EMC-D. 2014/30/EU: EN 60**********14.
RoHS-D. 2011/65/EU: EN 63000.
ID: 1036255973
xxx xxx xxx
Dodane 03 listopada 2025

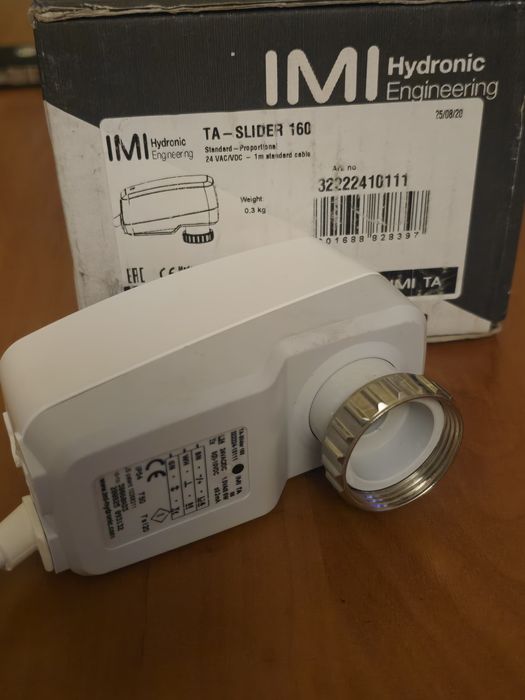

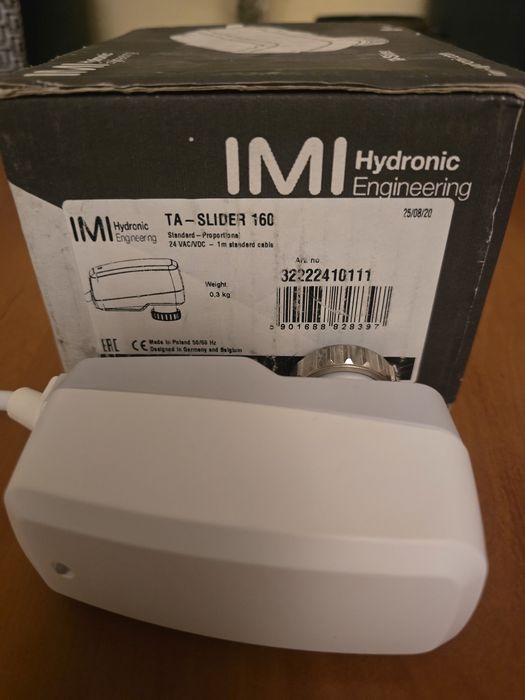

IMI TA Slider 160
