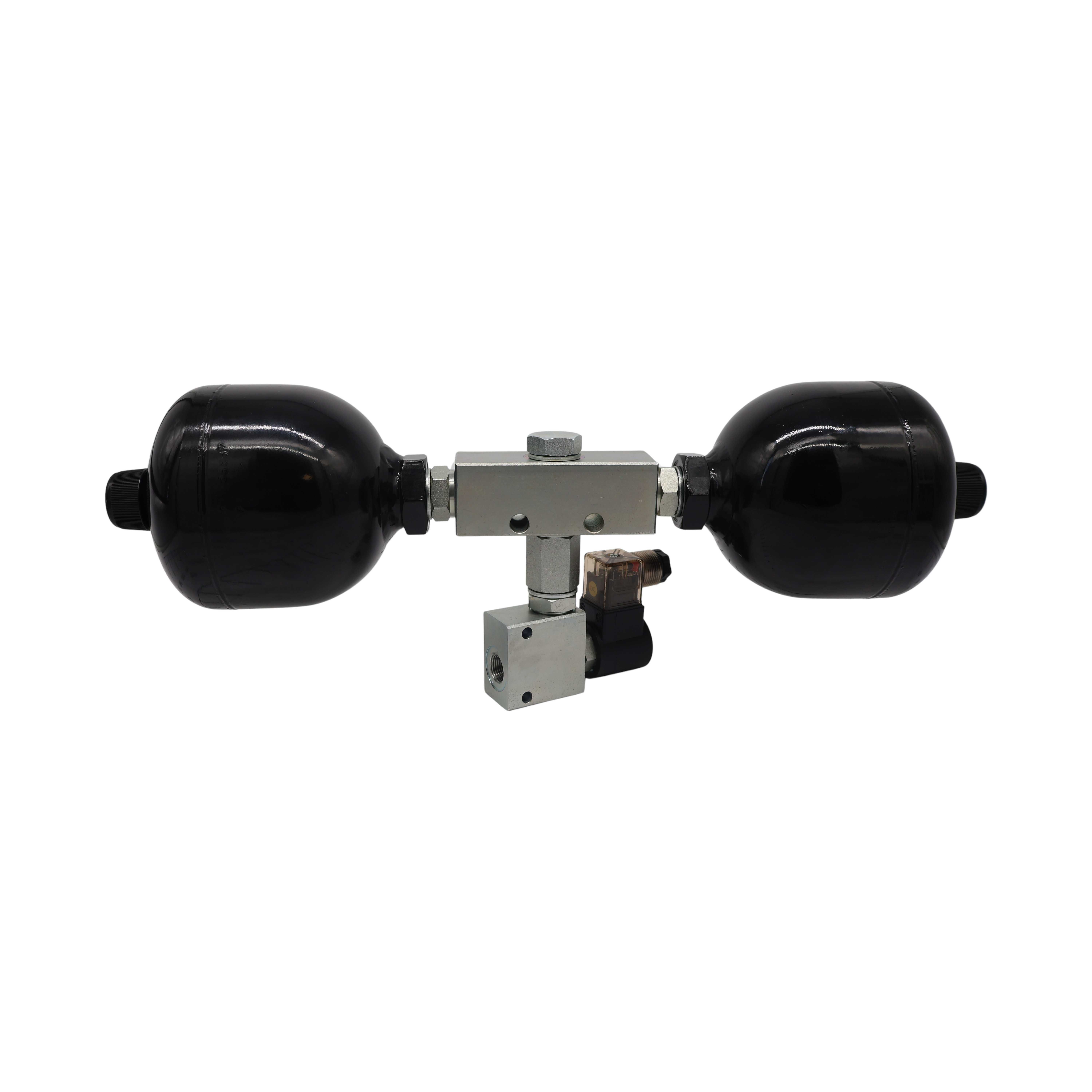

AMORTYZATOR HYDRAULICZNY PODWÓJNY 0,16L Z ELEKTROZAWOREM
KOD SKRAW-MET: [8587]
Producent: SM-G (Skraw-Met Group)

NA ŻYCZENIE KLIENTA REGULACJA POD WSKAZANE CIŚNIENIE - GRATIS

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Są stosowane w ładowaczach czołowych TUR, maszynach rolniczych, pługach, agregatach, maszynach budowlanych, dźwigach itd. czyli maszynach narażonych na gwałtowne zmiany ciśnienia w układzie hydraulicznym.

Rola hydroakumulatora

Zadaniem akumulatora jest magazynowanie oleju pod ciśnieniem w układzie hydraulicznym i w razie potrzeby jego ponowne uruchomienie w celu tłumienia uderzeń oraz ograniczenia falowania ciśnieniowego.

Jego główna funkcja jest wykonywana w następujących aspektach:
Jako moc pomocnicza
Dla awaryjnego źródła zasilania
Uzupełnianie ubytków i utrzymywanie stałego ciśnienia
Absorpcja wstrząsów hydraulicznych
Absorpcja pulsacji i redukcja hałasów
Akumulator hydrauliczny składa się głównie z elementu hydraulicznego i elementu gazowego z separatorem gazoszczelnym. Część olejowa jest połączona z hydrauliczną drogą przepływu. Gdy ciśnienie wzrasta, gaz jest sprężany, a ciecz wpływa do akumulatora hydraulicznego. Gdy ciśnienie spada, sprężony gaz rozszerza się i wypuszcza zaoszczędzony płyn do rurociągu.
Hydroakumulatory należy dobierać według zależności:
Jaka będzie jego funkcja w układzie hydraulicznym?
Pojemność hydroakumulatora rośnie proporcjonalnie do pojemności cylindrów.
Im większe obciążenie cylindrów, tym większe ciśnienie w hydroakumulatorze.

Specyfikacja techniczna:

Hydroakumulatory są fabrycznie nabite azotem o ciśnieniu 60 bar. Mają wbudowany mechanizm, który pozwala w bezpieczny i prosty sposób  zmniejszyć ciśnienie azotu według własnych potrzeb.

Gwint wewnętrzny w korpusie: G1/2"
Pojemność całkowita amortyzatora: 0,16L
Materiał korpusu: żeliwo
Zakres temperatur:
Dopuszczalna temperatura otoczenia: -30 C do +80 C
Dopuszczalna temperatura oleju: -30 C do +80 C
Typ oleju: Olej hydrauliczny na bazie oleju mineralnego
W skład zestawu wchodzi:
2x Akumulator hydrauliczny Hydroakumulator AD 0.16 L [2431]
2x PRZYŁĄCZE HYDRAULICZNE PROSTE NYPEL G1/2" G1/2" [0094]
5x Podkładka 1/2" [0098]
Podkładka 3/8" [1702]
Elektrozawór nabojowy NC 24V [4104]
Łącznik hydroakumulatora 1/2" ze śrubą przelotową [1436]
Blok zaworu dwudrogowy [4109]
Złącze redukcyjne B-B G3/8" - G1/2" [2972]
Mufa gwintowana 1/2" [4456]

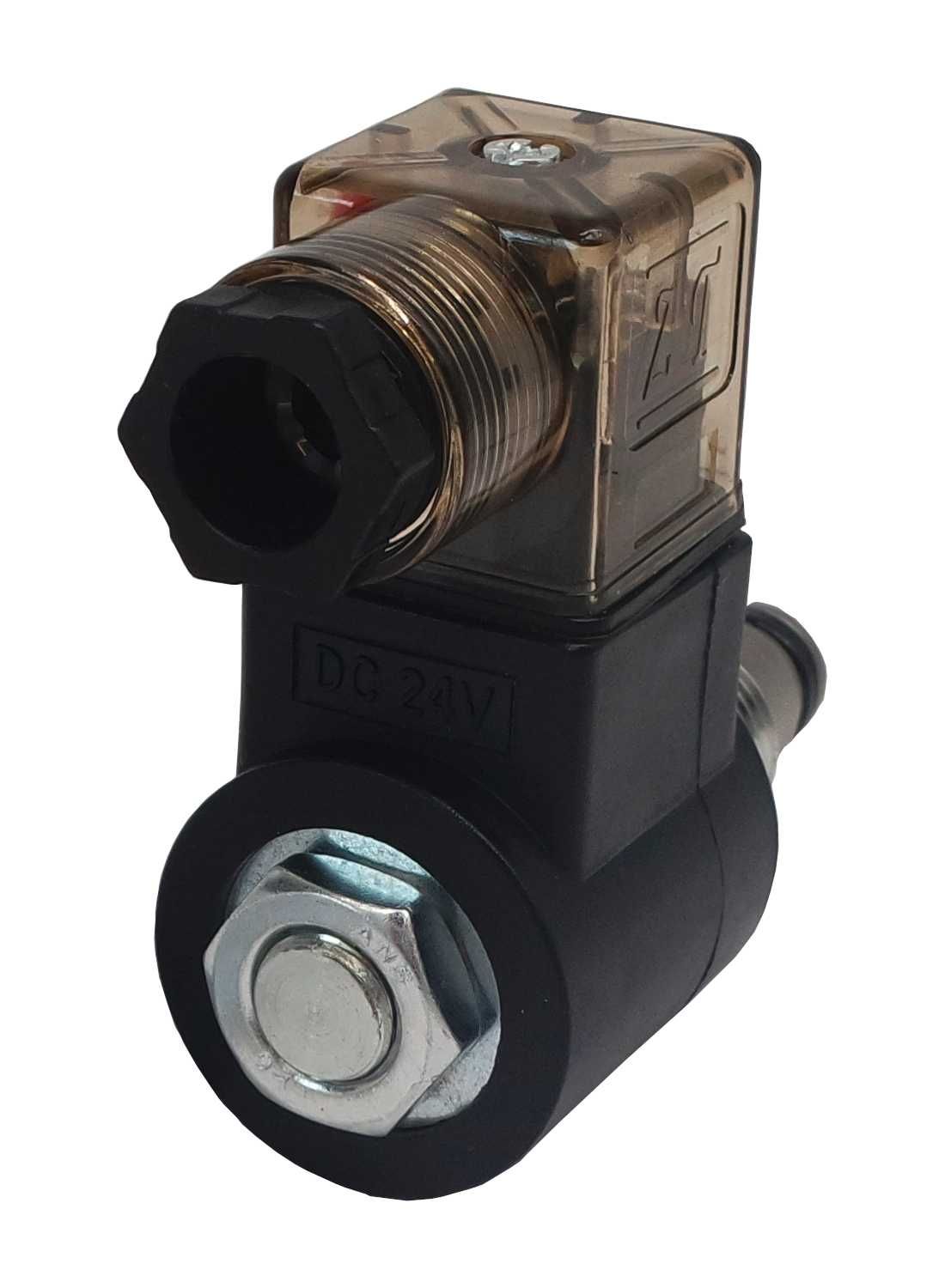

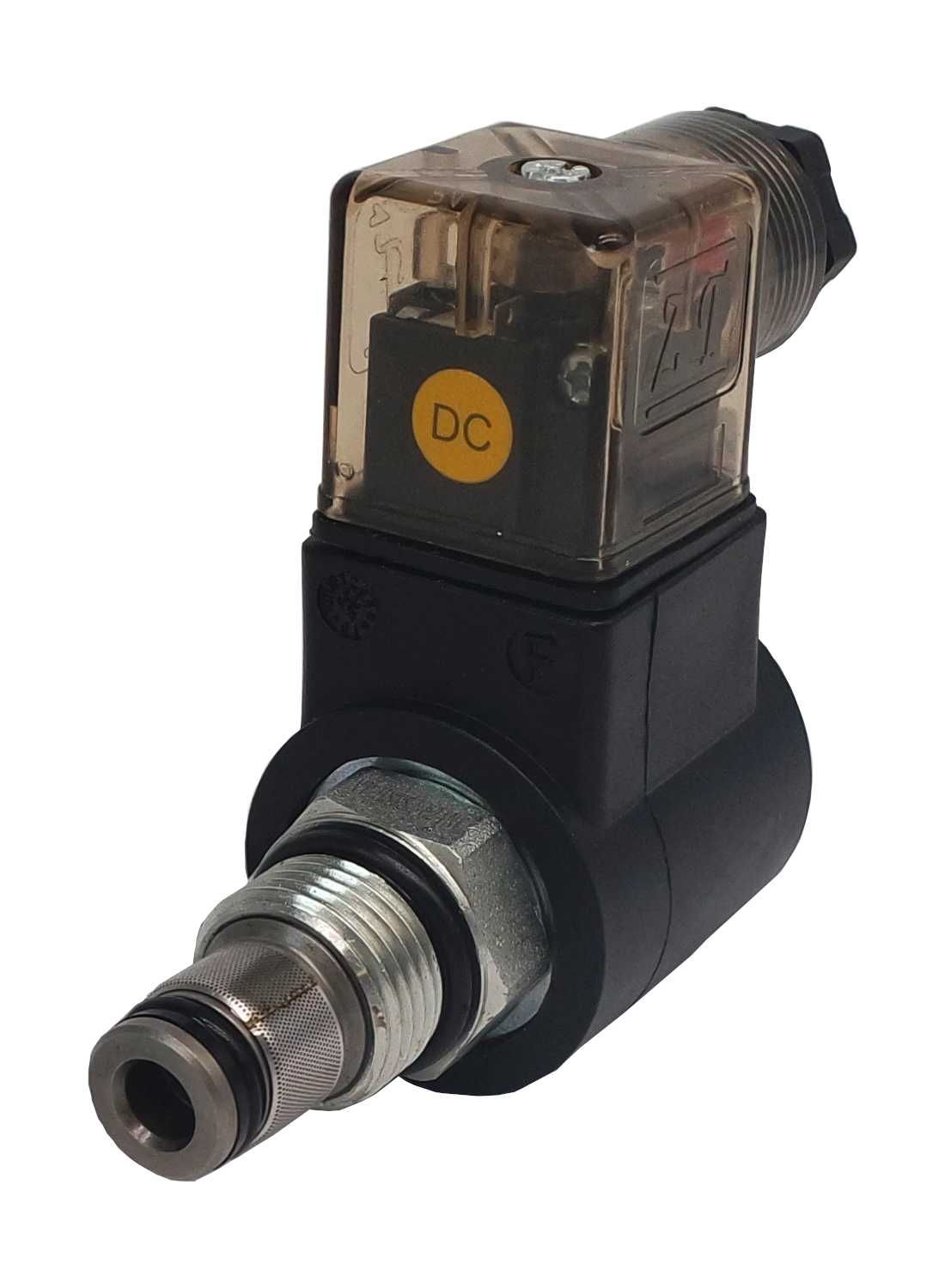

ELEKTROZAWÓR NABOJOWY NC 24V DC
KOD SKRAW MET: [4104]
Producent: SM-G (Skraw-Met Group)

Stosowany w hydraulicznych rozdzielaczach, agregatach, hydroakumulatorach, itp.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

Typ zaworu:

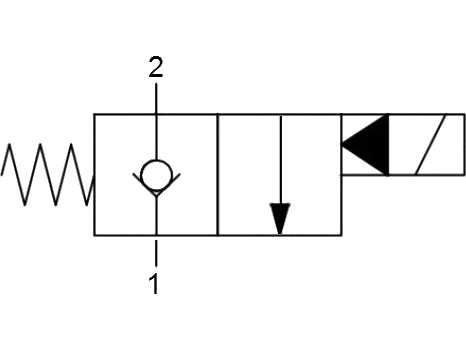

Normalnie zamknięty (NC), czyli bez prądu przepływ oleju z 2 do 1 jest zablokowany, natomiast z 1 do 2 przepływ jest swobody. Po uraczeniu prądem zaś przepływ z 2 do 1 jest swobodny.

Podłączenie:

Przyłącz 1 i 2 do linii, na której zachodzi potrzeba zamykania i otwierania przepływu.

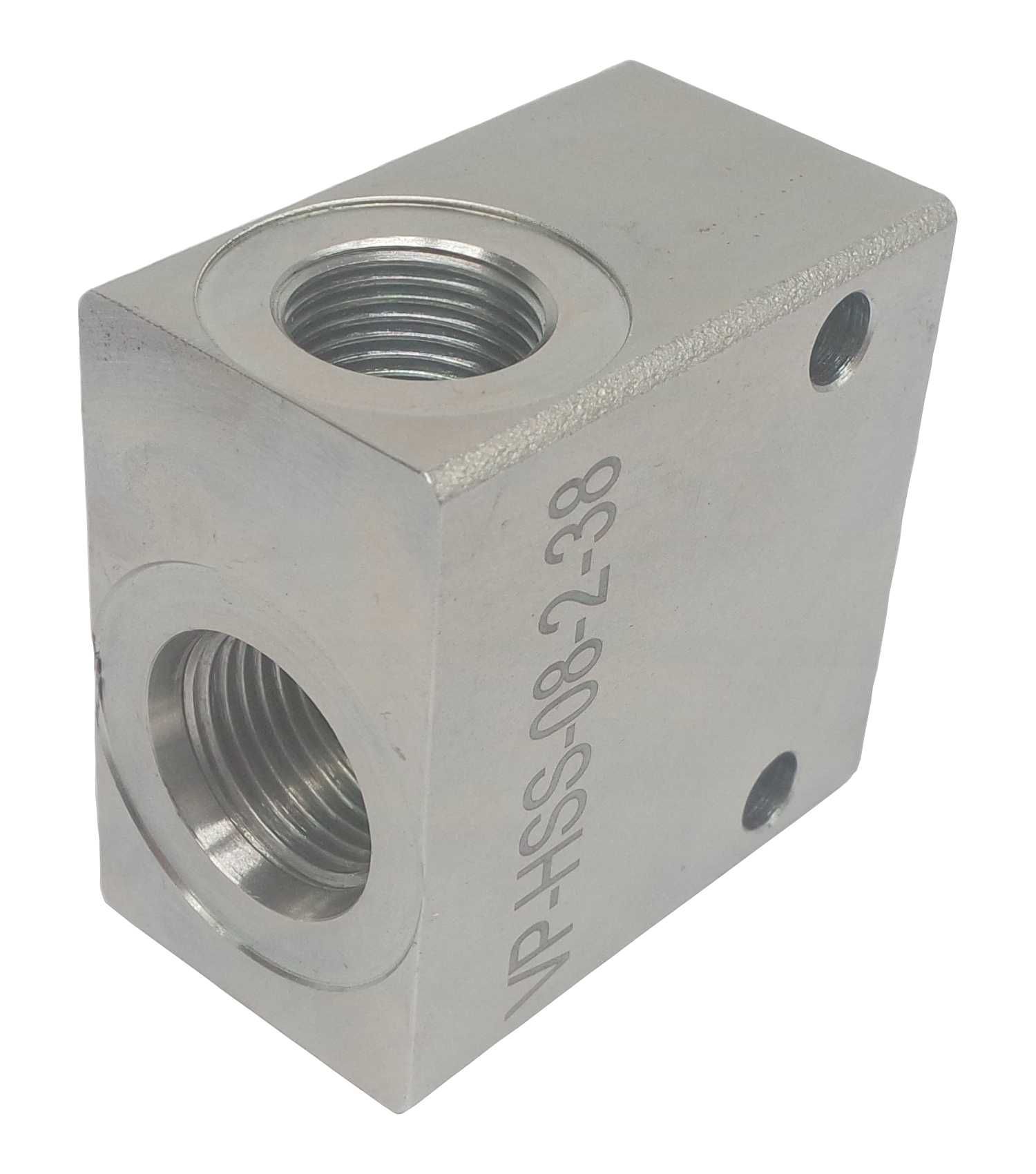

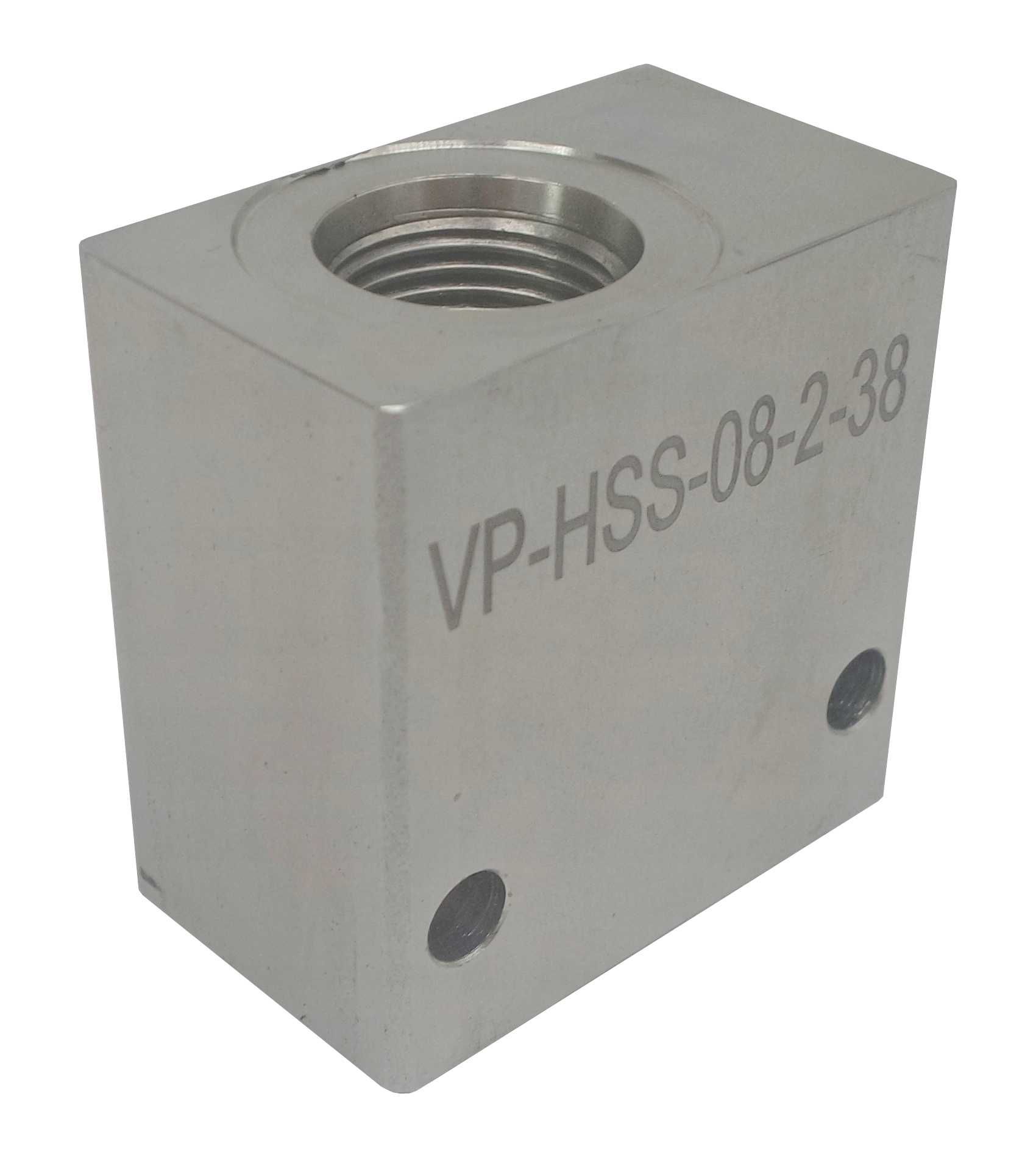

Blok zaworu dwudrogowy 3/8"
KOD SKRAW-MET: [4109]
Producent: SM-G (Skraw-Met Group)

Służy do kontroli przepływu w układzie hydraulicznym.

Wszechstronne zastosowanie - może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie, przemyśle czy budownictwie.

Specyfikacja Techniczna:
Wysokość: 50 mm
Długość: 50 mm
Szerokość: 30 mm
Ilość otworów hydraulicznych w korpusie: 2
Gwinty wewnętrzne w korpusie [BSP]: 3/8''
Gwint na zawór [UNF]: 3/4"
Materiał: Stal

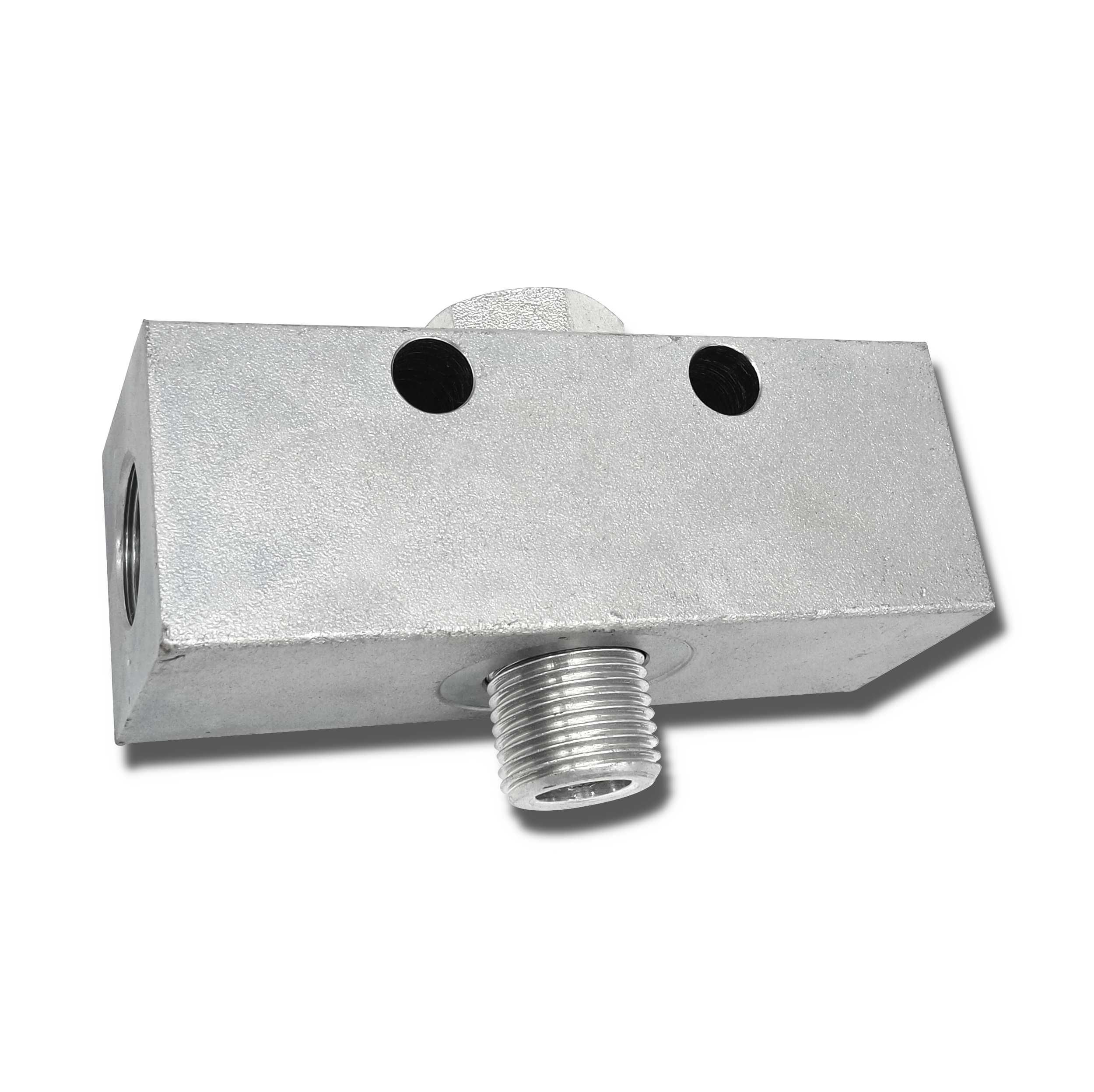

ZŁĄCZE PROSTE HYDROAKUMULATORA 1/2"
KOD SKRAW-MET: [1436]

Zawór prosty służy do łączenia dwóch hydroakumulatorów.

Wykorzystywany do mechanizmu, który w łatwy i bezpieczny sposób umożliwia zmniejszenie ciśnienia naładowania hydroakumulatorów według indywidualnych potrzeb użytkownika.

Zawór znajduje zastosowanie w maszynach rolniczych i przemysłowych, a także innych urządzeniach sterownych hydraulicznie.

Specyfikacja techniczna

Gwinty wewnętrzne w korpusie: G1/2"

Gwint zewnętrzny śruby: G1/2"

Dopuszczalne ciśnienie max.: 250 Bar

Dopuszczalna temperatura otoczenia: -40°C do +60°C

Dopuszczalna temperatura oleju: -15°C do +80°C

Typ oleju: olej hydrauliczny na bazie oleju mineralnego

Materiał: korpus-stal galwanizowana
