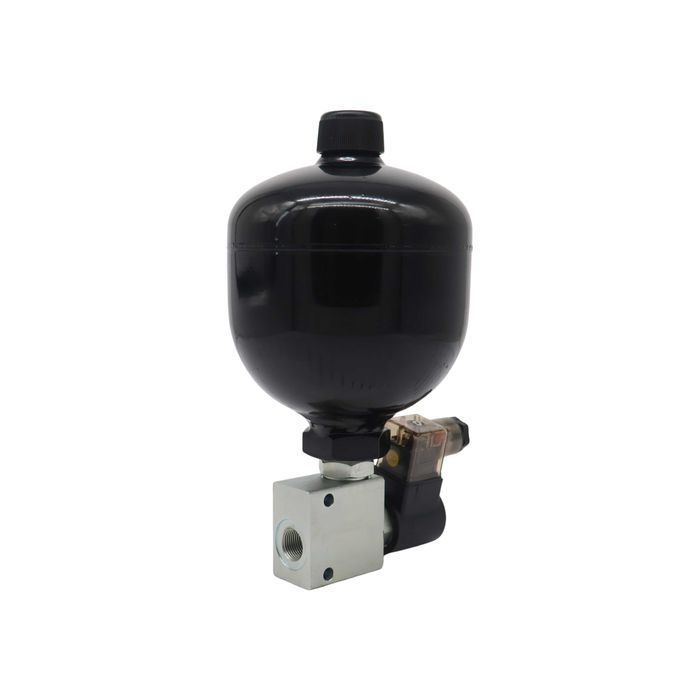

AMORTYZATOR HYDRAULICZNY 0,5L Z ELEKTROZAWOREM
KOD SKRAW-MET: [8689]
Producent: SM-G (Skraw-Met Group)

NA ŻYCZENIE KLIENTA REGULACJA POD WSKAZANE CIŚNIENIE - GRATIS

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Są stosowane w ładowaczach czołowych TUR, maszynach rolniczych, pługach, agregatach, maszynach budowlanych, dźwigach itd. czyli maszynach narażonych na gwałtowne zmiany ciśnienia w układzie hydraulicznym.

Rola hydroakumulatora

Zadaniem akumulatora jest magazynowanie oleju pod ciśnieniem w układzie hydraulicznym i w razie potrzeby jego ponowne uruchomienie w celu tłumienia uderzeń oraz ograniczenia falowania ciśnieniowego.

Jego główna funkcja jest wykonywana w następujących aspektach:
Jako moc pomocnicza
Dla awaryjnego źródła zasilania
Uzupełnianie ubytków i utrzymywanie stałego ciśnienia
Absorpcja wstrząsów hydraulicznych
Absorpcja pulsacji i redukcja hałasów
Akumulator hydrauliczny składa się głównie z elementu hydraulicznego i elementu gazowego z separatorem gazoszczelnym. Część olejowa jest połączona z hydrauliczną drogą przepływu. Gdy ciśnienie wzrasta, gaz jest sprężany, a ciecz wpływa do akumulatora hydraulicznego. Gdy ciśnienie spada, sprężony gaz rozszerza się i wypuszcza zaoszczędzony płyn do rurociągu.
Hydroakumulatory należy dobierać według zależności:
Jaka będzie jego funkcja w układzie hydraulicznym?
Pojemność hydroakumulatora rośnie proporcjonalnie do pojemności cylindrów.
Im większe obciążenie cylindrów, tym większe ciśnienie w hydroakumulatorze.

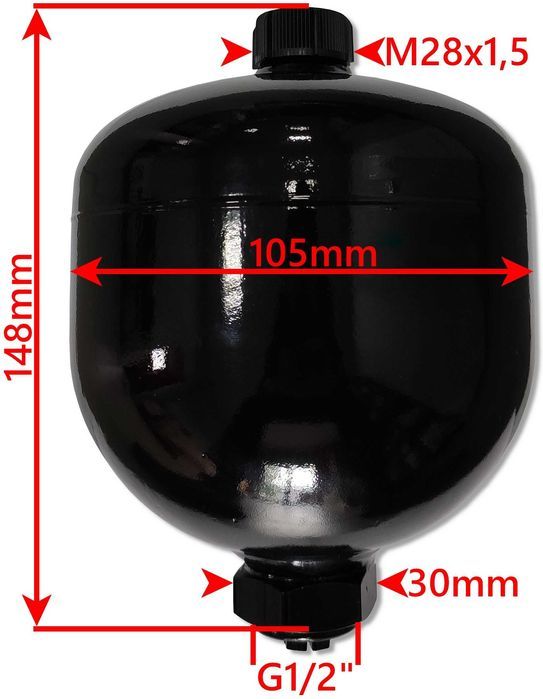

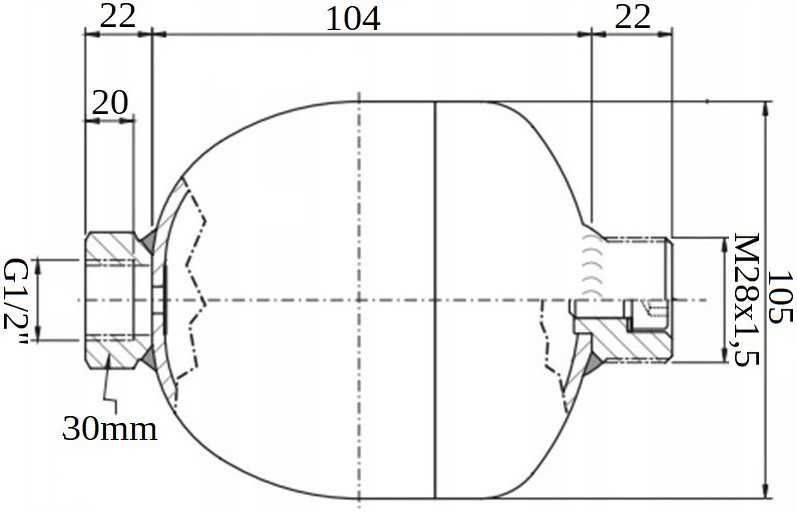

Specyfikacja techniczna:

Hydroakumulatory są fabrycznie nabite azotem o ciśnieniu 60 bar. Mają wbudowany mechanizm, który pozwala w bezpieczny i prosty sposób  zmniejszyć ciśnienie azotu według własnych potrzeb.

Gwint wewnętrzny w korpusie: G1/2"
Pojemność całkowita amortyzatora: 0,5L
Materiał korpusu: żeliwo
Zakres temperatur:
Dopuszczalna temperatura otoczenia: -30 C do +80 C
Dopuszczalna temperatura oleju: -30 C do +80 C
Typ oleju: Olej hydrauliczny na bazie oleju mineralnego
W skład zestawu wchodzi:
Akumulator hydrauliczny Hydroakumulator AD 0.5 L [2435]
Podkładka 1/2" [0098]
Podkładka 3/8" [1702]
Elektrozawór nabojowy NO 220V [4108]
Blok zaworu dwudrogowy [4109]
Złącze redukcyjne B-B G3/8" - G1/2" [2972]

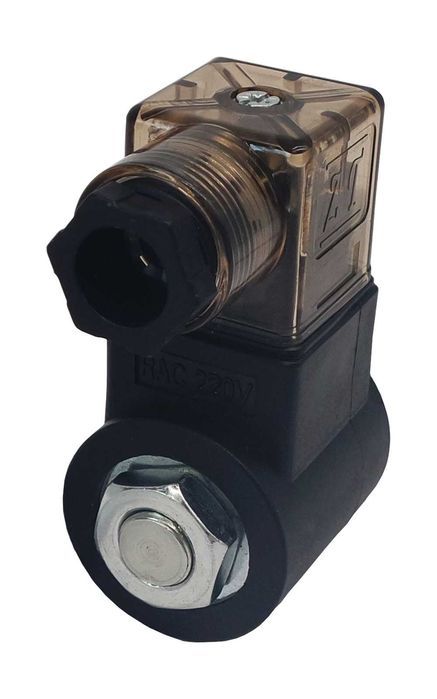

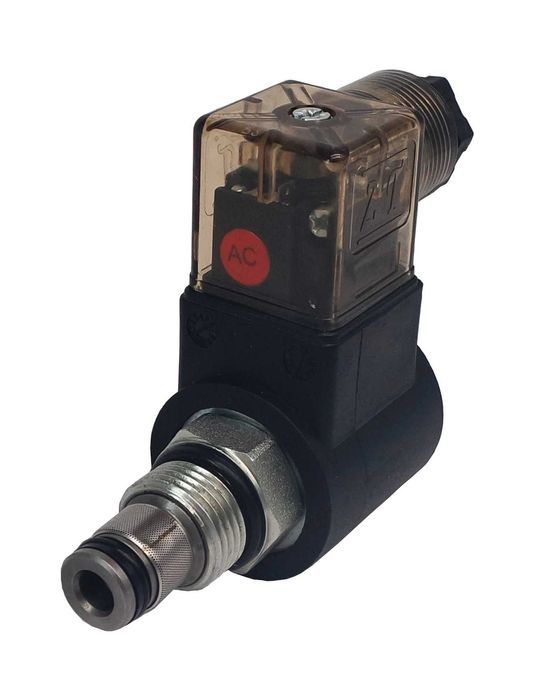

ELEKTROZAWÓR NABOJOWY NO 220V AC
KOD SKRAW MET: [4108]
Producent: SM-G (Skraw-Met Group)

Stosowany w hydraulicznych rozdzielaczach, agregatach, hydroakumulatorach, itp.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

Specyfikacja Techniczna:
Napięcie: 220V AC
Średnica otworu: 13 mm
Wysokość: 75 mm
Długość: 37 mm
Szerokość: 35 mm

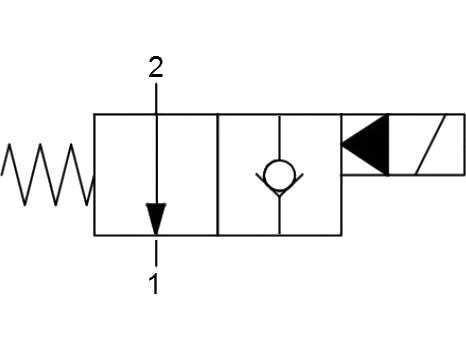

Typ zaworu:

Normalnie otwarty, czyli bez prądu przepływ oleju z 2 do 1 jest swobodny, natomiast z 1 do 2 przepływ jest zablokowany. Po uraczeniu prądem zaś przepływ z 2 do 1 jest zablokowany.

Podłączenie:

Przyłącz 1 i 2 do linii, na której zachodzi potrzeba zamykania i otwierania przepływu.

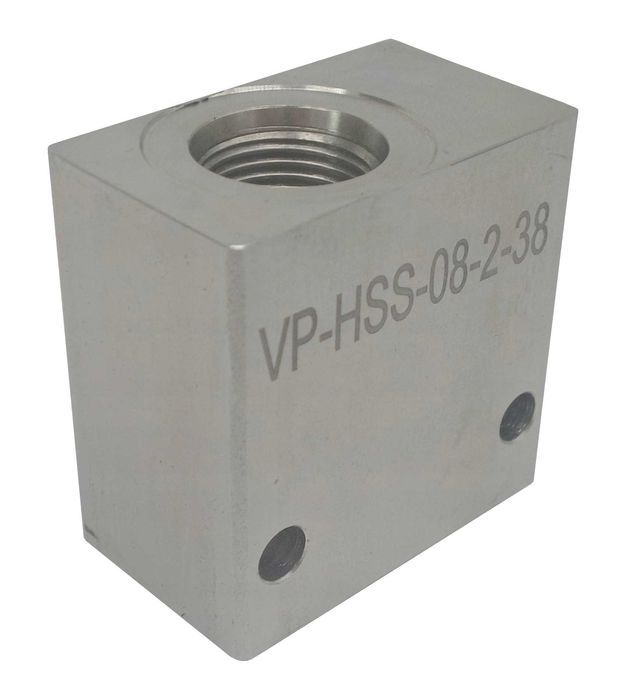

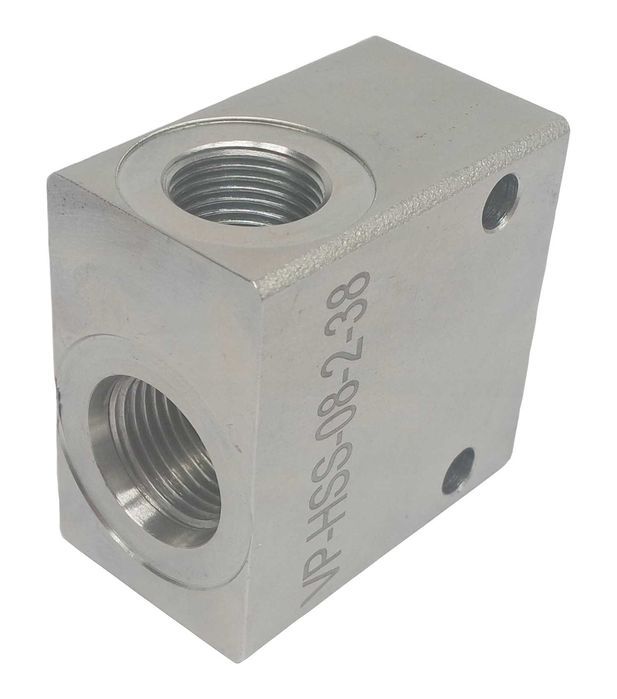

Blok zaworu dwudrogowy 3/8"
KOD SKRAW-MET: [4109]
Producent: SM-G (Skraw-Met Group)

Służy do kontroli przepływu w układzie hydraulicznym.

Wszechstronne zastosowanie - może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie, przemyśle czy budownictwie.

Specyfikacja Techniczna:
Wysokość: 50 mm
Długość: 50 mm
Szerokość: 30 mm
Ilość otworów hydraulicznych w korpusie: 2
Gwinty wewnętrzne w korpusie [BSP]: 3/8''
Gwint na zawór [UNF]: 3/4"
Materiał: Stal
