Gotowy zestaw hydrauliczny wywrotu 12V 2,0kW o skoku 1200 mm
KOD SKRAW MET: [7963]
Producent: SM-G (SKRAW MET GROUP)

Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.

Elementy zastosowane w zestawie zostały wytworzone z tylko i wyłącznie wysokiej jakości materiałów co gwarantuje długą, niezawodną i bezawaryjną pracę zestawu wywrotu.

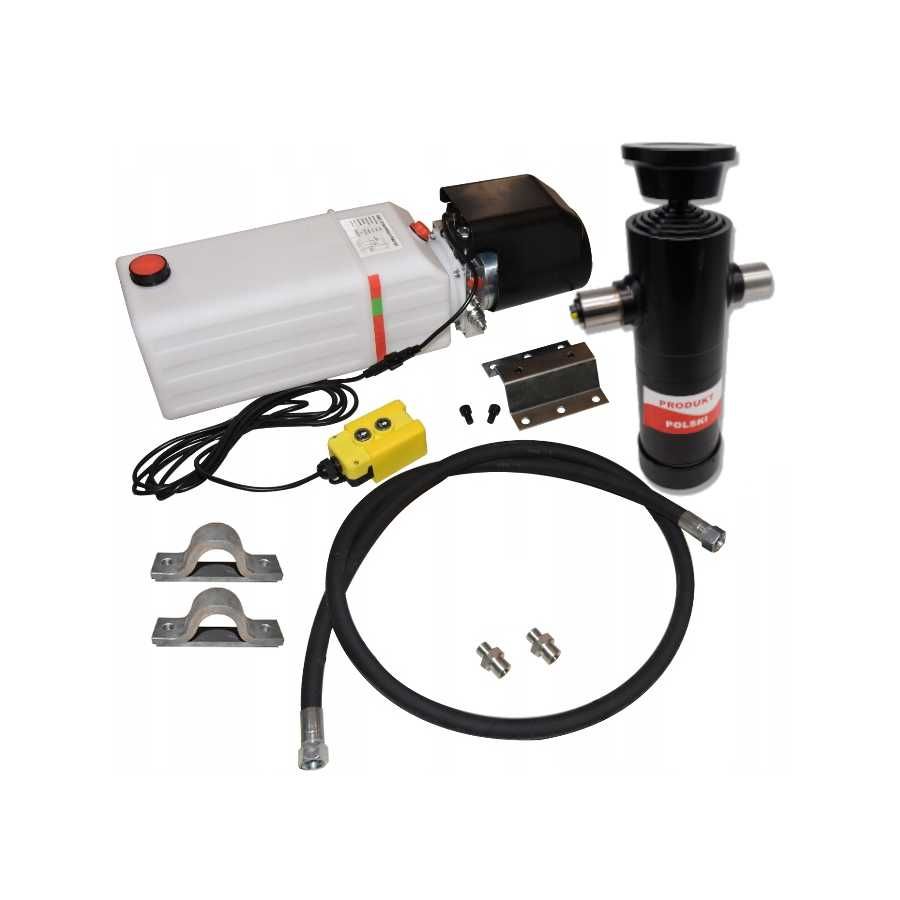

W skład zestawu wchodzą:
agregat hydrauliczny (pompa 12V 2,0 kW, zbiornik 11L, pilot)
siłownik hydrauliczny 5-stopniowy, skok 1200 mm
2x mocowanie siłownika Φ40 mm
przewód hydrauliczny o długości 1,5m
nypel łączący agregat z przewodem
Kompletny zestaw gotowy do pracy.

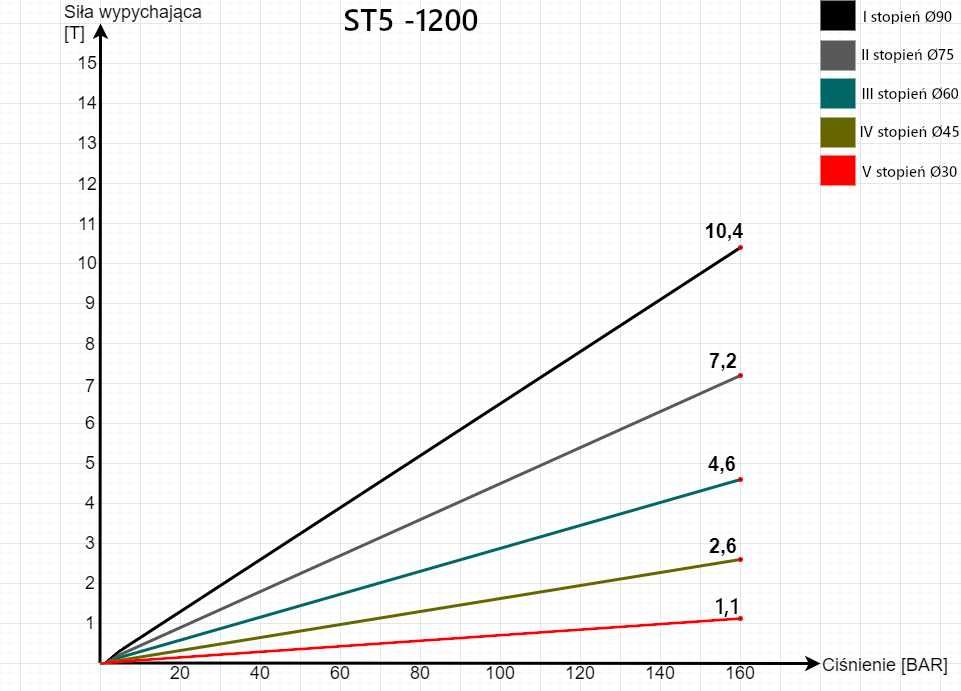

Siłownik Hydrauliczny Polski o skoku 1200 mm wraz z gniazdem
Producent: Skraw-Met
Symbol: ST-5 1200
___

Warto wiedzieć dokonując wyboru dostawcy siłownika
Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru oraz towaru pochodzącego z polskiej fabryki.

SKRAW-MET jest wieloletnim liderem w produkcji siłowników. Dzięki doświadczeniu korzysta tylko i wyłącznie ze wzmocnionych uszczelnień polskiego pochodzenia, co zapewnia najwyższą jakość na rynku i niezawodność na lata!

Na innych naszych aukcjach znajdą państwo wzmocnione uszczelnienia jako zestaw naprawczy tego siłownika.

___

Dzięki swojej budowie w postaci 5 wysuwów siłownik doskonale sprawdza się w pojazdach/maszynach z wywrotem na TYŁ - z małym prześwitem dolnym pojazdu, przyczepy lub wysoko umieszczonym wałem pędnym.

Istnieje możliwość dokupienia kołyski co daje możliwość wywrotu na 3 strony (tył i boki).

Siłownik montowany w przyczepkach, samochodach ciężarowych oraz dostawczych pojazdach specjalistycznych.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Słowo o teleskopach
Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO
(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

DP - odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )

a° - kąt nachylenia nadwozia przyczepy

C - skok siłownika w mm

S = DP*2

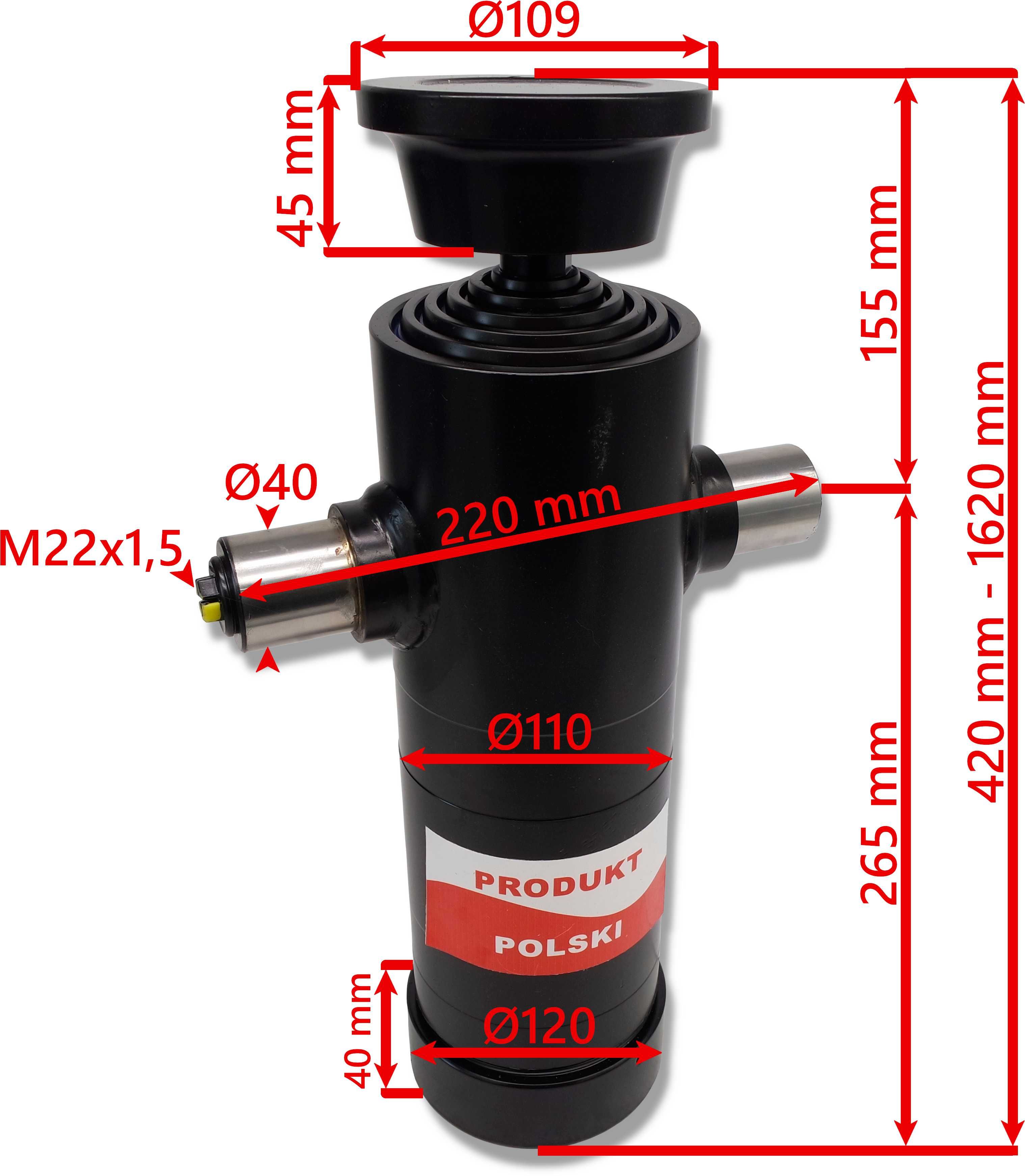

Specyfikacja techniczna:
Pięciostopniowy,
Długość siłownika w stanie spoczynku 420 mm,
Skok siłownika 1200 mm
Długość siłownika całkowicie rozsuniętego 1620 mm,
Średnica siłownika 110 mm,
Przyłącze olejowe gwint wewnętrzny M22x1,5
Zapotrzebowanie oleju: 5,7 litrów

Maksymalne ciśnienie robocze: 160bar

Ciśnienie rozruchu: 0,5 MPa

Prędkość rozsuwania/składania tłoków: 0,5m/s

Dopuszczalna temperatura otoczenia -40 do +60°C

Dopuszczalna temperatura oleju -15 do +80°C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

Gniazdo fi 45 mm
Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych, posiadających wywrot.

Specyfikacja techniczna:
Gniazdo na kulę o średnicy 45 mm.
Wysokość gniazda 45 mm.
Zabezpieczane dwiema panewkami plus pierścień segera.

Gniazdo smarowane przez kalamitkę,

Mocowanie siłownika FI 40
Mocowanie solidnie wykonane.

Zastosowanie do montażu siłowników lub kołyski do ramy przyczepy samochodów za pomocą śrub, lub można przyspawać.

Specyfikacja techniczna:
Szerokość otworu 40 mm,

Średnica otworów montażowych 14 mm,

Mocowanie składa się z dwóch elementów.

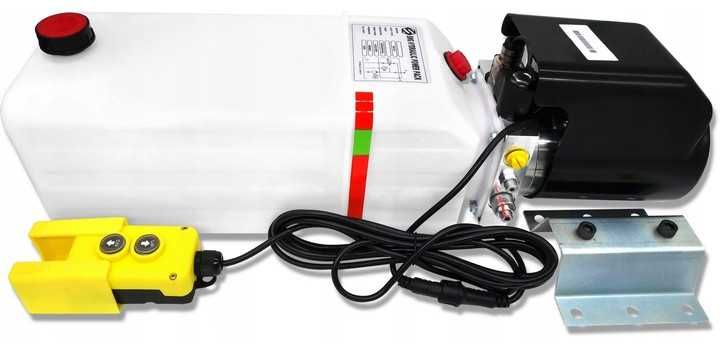

Agregat hydrauliczny 12V 2,0kW
Producent: SM-G (SKRAW MET GROUP)
Umożliwia sterowanie siłownikiem jednostronnego działania.

Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.

Agregat jest kompletny i gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.

Zastosowanie:
Agregat doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.

Specyfikacja techniczna:
Moc silnika: 2,0 kW
Napięcie elektryczne: 12 V
Pojemność zbiornika oleju: 11 L
Maksymalne ciśnienie pracy: 180 bar
Wydajność pompy: 2,6 cm3/obrót, w tym zestawie 7L/min do 12L/min
Przyłącze gwint wewnętrzny: 3/8"
Zawór przelewowy (bezpieczeństwa): TAK

Wymiary:
Długość agregatu: 650 mm
Długość zbiornika: 440 mm
Szerokość agregatu: 170 mm
Szerokość zbiornika: 170 mm
Wysokość agregatu: 195 mm
Wysokość zbiornika (od podstawy do czubka korka): 205 mm

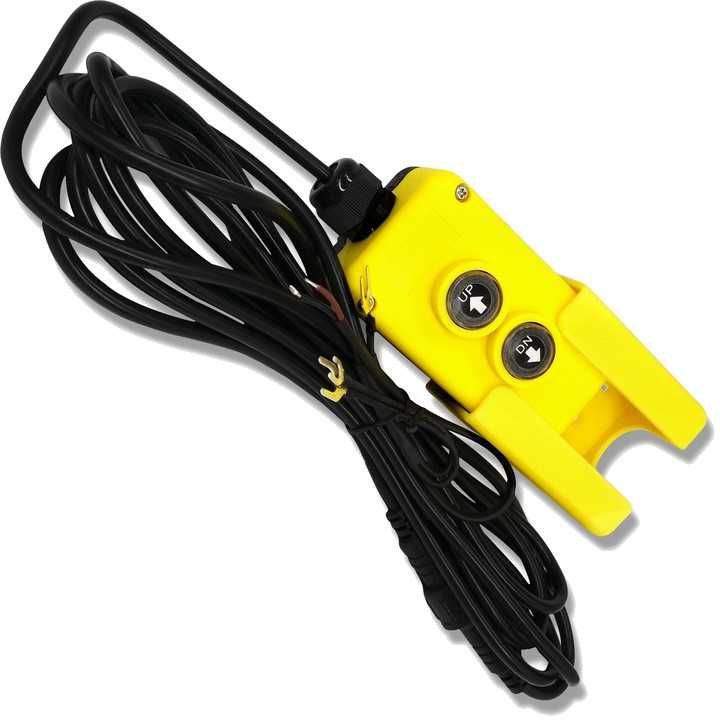

Pilot z 2 przyciskami
Solidna konstrukcja
Jest to dedykowany pilot z dwoma przyciskami stosowany głównie w agregatach hydraulicznych zasilanych napięciem 12V / 24V.

Wyposażony w kieszeń mocującą, którą w razie potrzeby można przymocować na dwa otwory o średnicy 5 mm.

Z tyłu pilota znajdują się również magnesy, dzięki którym pilot można przymocować do elementów metalowych.

Dodatkowo w pilocie znajdziemy przewód o długości ok. 4,4 m z dokręcaną wtyczką 3 - pinową.

Wszystkie elementy wytworzone zostały tylko i wyłącznie z trwałych, wysokiej jakości materiałów.

W skład agregatu wchodzi:
pompa
silnik elektryczny
płyta łącząca
zbiornik
pilot sterujący
Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.

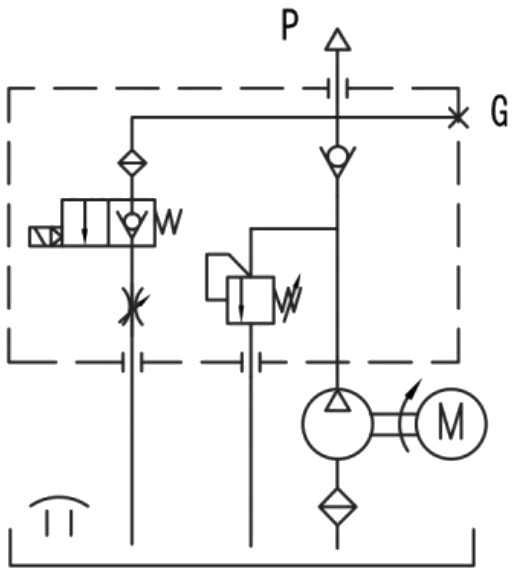

Na każdym agregacie jest naklejony schemat działania układu hydraulicznego.

___
Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.

Kolor pilota jest zależny od aktualnej dostawy.

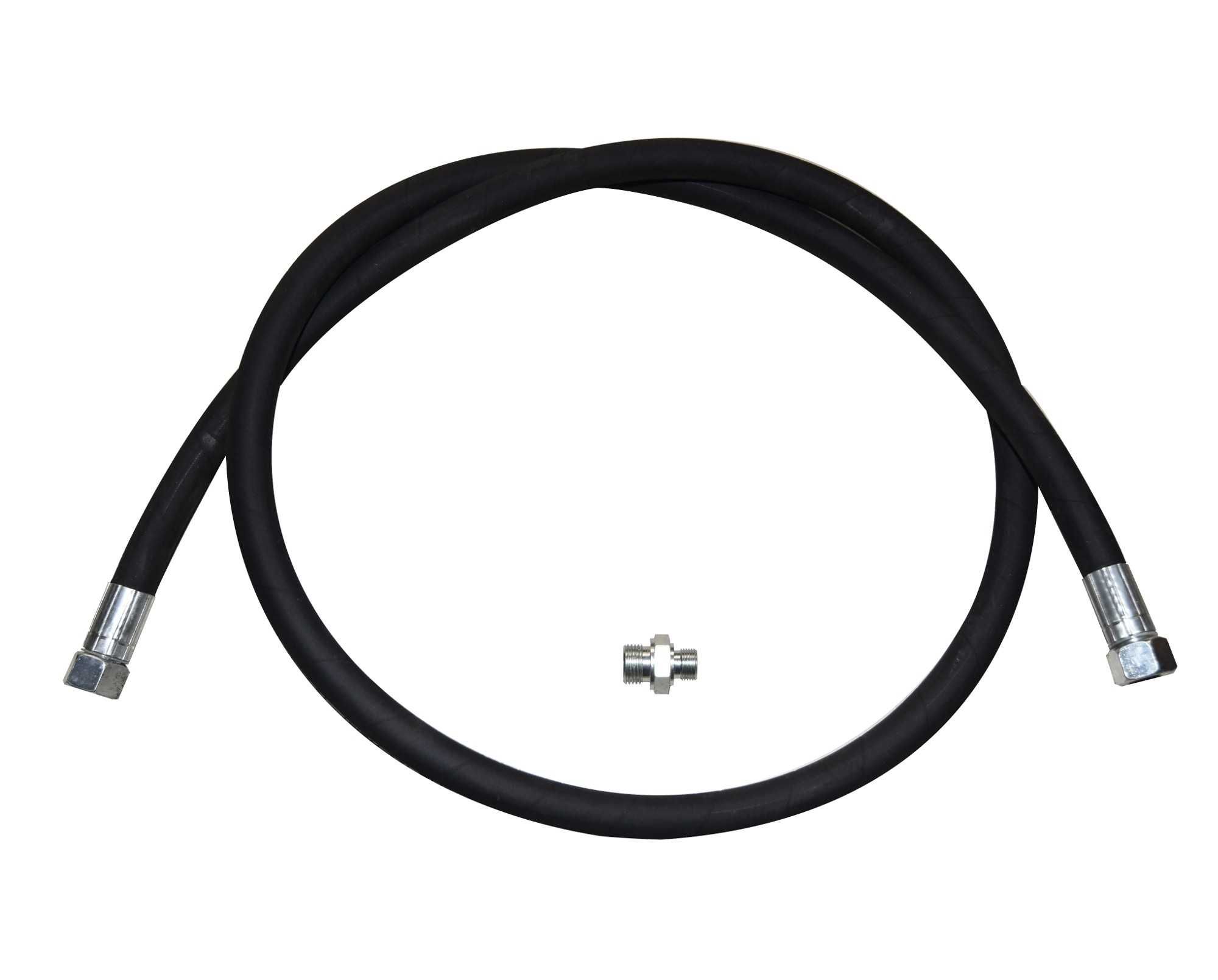

Przewód hydrauliczny zakuty wraz z nyplami
Typ: AA 13\2\1500
Przewód zbrojony dwoma oplotami, jest elastyczny i odporny na warunki atmosferyczne.

Zastosowanie:

Węże hydrauliczne doskonale sprawdzają się w maszynach i urządzeniach zasilanych hydraulicznie. Mogą być wykorzystywane w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Przewody hydrauliczne ciśnieniowe są samo uszczelniające po ich dokręceniu. Służą do połączenia poszczególnych komponentów układów hydraulicznych min: siłowników, rozdzielaczy, zbiorników czy silników.

Dzięki uniwersalności może być stosowany w każdym układzie o maksymalnym ciśnieniu oleju 275 bar i przepływie do 80L/min. Jest przeznaczony do pracy wewnątrz i na zewnątrz.

Specyfikacja techniczna:
Typ zakuć: AA (z dwóch stron proste nakrętki z gwintem wewnętrznym)

Średnica wewnętrzna przelotu: DN13 = 13 mm
Średnica zewnętrzna węża: 21.2 mm (+/- 0.3 mm)
Ilość oplotów: 2
Długość przewodu z zakuciami: 1500 mm
Ciśnienie maksymalne: 275 bar
Maksymalny przepływ: 80 L/min
Wąż zakuty i gotowy do montażu.
