Przedstawiamy Państwu naszą ofertę dotyczącą kompleksowo wykonania Hali Ocieplanej o szerokim zastosowaniu według potrzeb Państwa biznesu.

1. Specyfikacja obiektu:

-Szerokość: 10m
-Długość: 30m
-Wysokość ściany bocznej: 5m
-Wysokość ściany szczytowej: 6,2m
-Powierzchnia: 300m2
-Geometria dachu: dwuspadowy
-Kąt nachylenia dachu: 12 stopni
-Okap w ścianie szczytowej: -
-Okap w ścianie bocznej: 20cm
-Charakterystyczne obciążenie śniegiem: 3 strefa
-Charakterystyczne obciążenie wiatrem: 3 strefa
-Klasa odporności pożarowej budynku: E

Antresola + schody:
PARTER: szerokość 5m, długość 7m, wysokość ściany bocznej 2,5m, powierzchnia 35m2
PIĘTRO: szerokość 5m, długość 7m, wysokość ściany bocznej 2,5m, powierzchnia 35m2

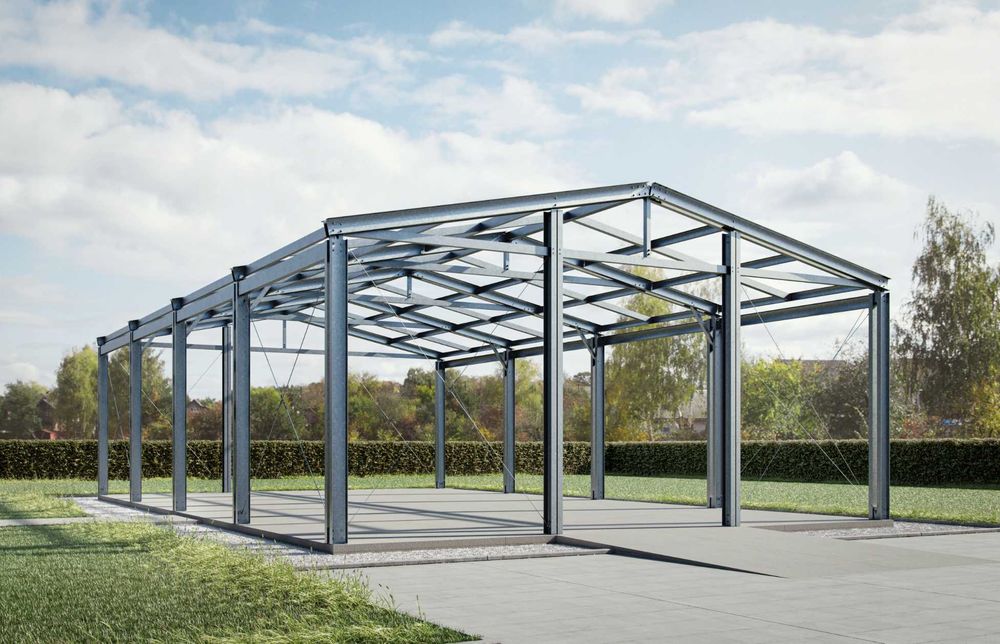

KONSTRUKCJA STALOWA:

• Konstrukcja stalowa PN-EN1090, klasa wykonanie EXC2, spoina C,
-Zabezpieczenie konstrukcji: Cynkowanie ogniowe według PN-EN 1461,
-Elementy złączne; zabezpieczone antykorozyjnie,
-Kompleksowy montaż konstrukcji stalowej,

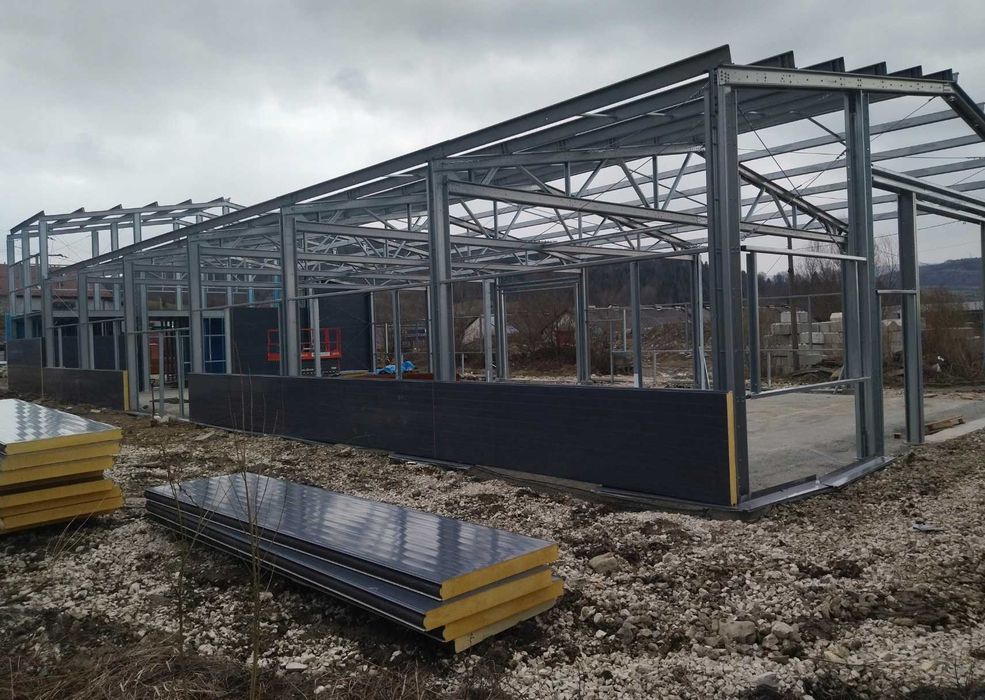

OBUDOWA HALI:

• Poszycie ścian: płyta warstwowa ścienna PIR o grubości 100mm,
-poziomy układ montażu płyt,
-rdzeń płyty: poliuretan,
-okładzina z blachy stalowej zew/wew 0,5/0,4mm,
-ocynkowana i powlekana powłoką poliestrową,
-okładzina zew/wew - kolor paleta RAL podstawowa producenta,

• Poszycie dachu: płyta warstwowa dachowa PIR o grubości 100mm,
-rdzeń płyty: poliuretan,
-okładzina z blachy stalowej zew/wew 0,5/0,4mm,
-ocynkowana i powlekana powłoką poliestrową,
-okładzina zew/wew - kolor paleta RAL podstawowa producenta,

• Kompleksowy montaż poszycia z płyt warstwowych oraz akcesoriów,

• Orynnowanie + montaż,
-stalowe ocynkowane, powlekane,
-kolor paleta RAL podstawowa producenta,
-rynna 125mm,
-rura spustowa 100mm,
-zakończone na poziomie „0” kolankiem wylewowym,
-kolor paleta RAL podstawowa producenta,

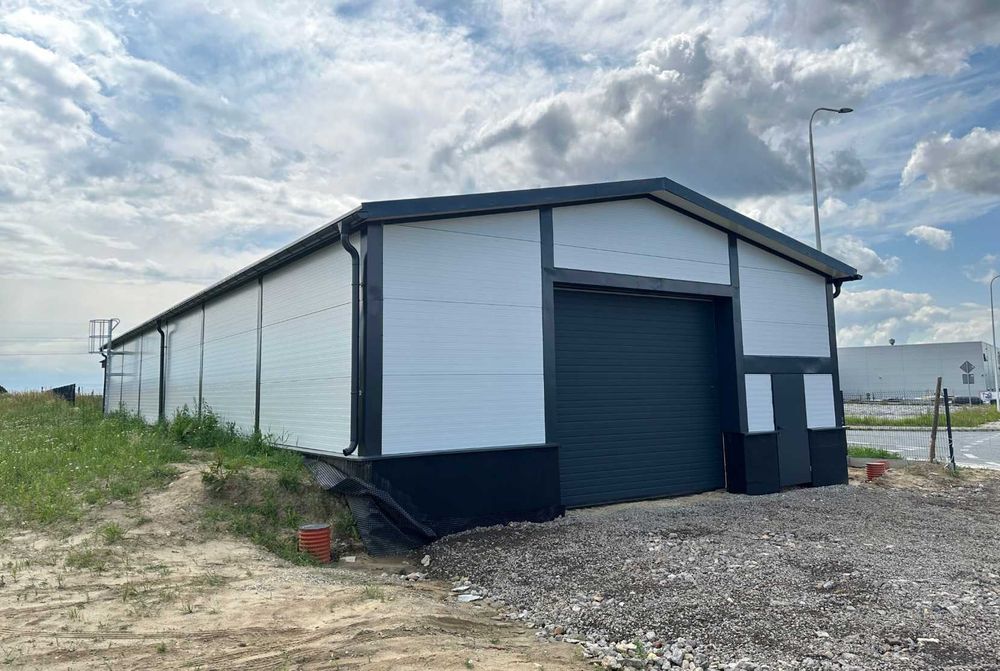

• Brama segmentowa: panel o grubości 40mm + montaż,
-wymiary światła otworu: szerokość 4m, wysokość 4,2m - sztuk 1 – ściana boczna,
-napęd łańcuchowy – otwieranie ręczne / napęd elektryczny,
-okładzina zew/wew - kolor paleta RAL podstawowa producenta,

• Drzwi zewnętrzne: stalowe techniczne, + montaż,
-wymiary światła przejścia: szerokość 0,9m, wysokość 2m, sztuk 2
-kolor paleta RAL podstawowa producenta,

• Kompletne obróbki blacharskie + montaż:
-ocynkowana blacha powlekana,
-grubość blachy 0,5mm,
-kolor paleta RAL podstawowa producenta,

• Okna: PCV uchylno-rozwierne + montaż,
-wymiary światła przejścia: szerokość 2m, wysokość 1m + montaż – sztuk 2
-szklenie 2-szybowe,
-kolor zewnętrzny - kolor paleta RAL podstawowa producenta,
-kolor wewnętrzny – biały,

• Okna: PCV uchylno-rozwierne + montaż,
-wymiary światła przejścia: szerokość 1m, wysokość 1m + montaż – sztuk 3
-szklenie 2-szybowe,
-kolor zew/wew - kolor paleta RAL podstawowa producenta,

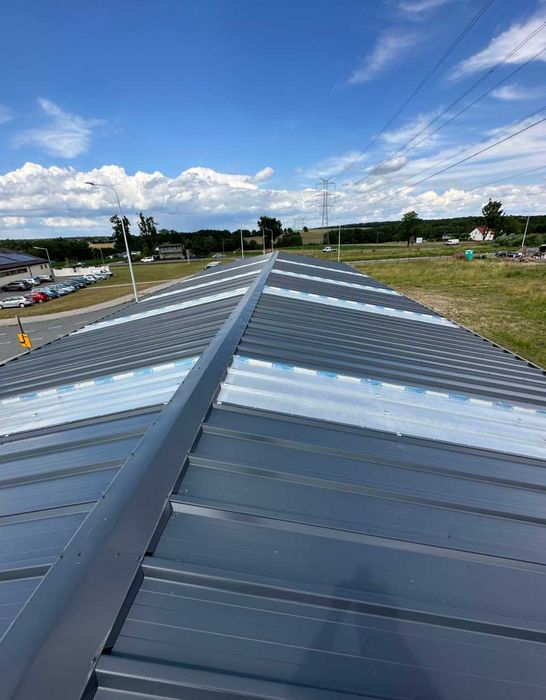

• Naświetla połaciowe:
-wymiary: szerokość 1m, długość 2m, powierzchnia 20m2 – sztuk 10,
-kompozyt żywiczno szklany połączony z poliwęglanem gr. 25mm,

• Transport konstrukcji oraz akcesoriów (koszt doliczony po ustaleniu adresu inwestycji),

• Sprzęt dźwigowy: zwyżki, dźwig, (po naszej stronie)

• Projekt techniczny konstrukcji stalowej oraz fundamentów w 4 egzemplarzach wraz z plikiem DWG,

Cena: 299 000zł + VAT

Termin realizacji: 90 dni

Oferta nie zawiera prac ziemno-budowlanych. Po stronie klienta przygotowanie stóp fundamentowych na podstawie przedstawionego przez nas projektu technicznego oraz utwardzenie terenu w poziomie „0”.

Zapraszamy do kontaktu

ATA CO SP. Z O. O.
ul. Szpitalna 8
44-190 Knurów
NIP: 648 276 10 30

14 lat doświadczenia w konstrukcjach stalowych!
