Uchwyty do montażu paneli fotowoltaicznych
na blachodachówkach o module 33- 35 cm

wszystkie blachy od arkuszowych do modułowych

UWAGA rozwiązanie zgłoszone do Urzędu Patentowego
nr P.433487 (wszelkie warianty)

Nie musisz szukać krokwi (których nie znajdziesz na wykończonym kompletnym dachu)
lub wkręcać grubą śrubę w łatę

Uchwyt mocowany w dwóch miejscach do łat w punkcie przykręcania
blachy do łat.

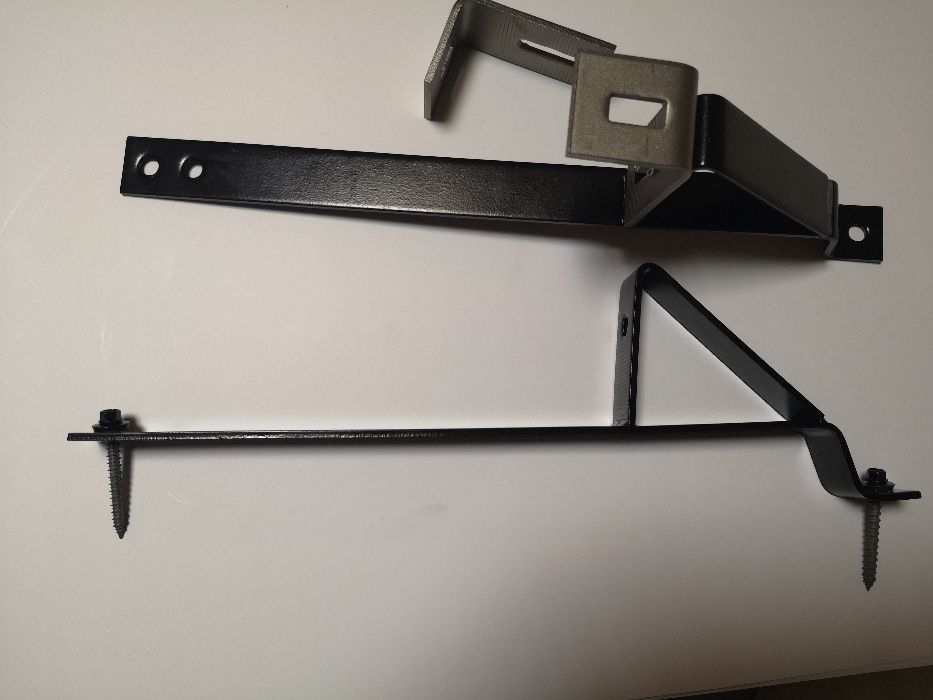

Sugerowane Stabilne śruby 6 mm na 60 mm z uszczelkami (widoczna na zdjęciu)
identyczna jak do stopni kominiarskich)

Uszczelnienie między uchwytem a dachem uszczelką taśmową
lub markowym uszczelniaczem dekarskim
najpierw silikonujesz miejsce montażu potem kręcisz uchwyt dociągasz do konstrukcji

Zakładamy , że dach jest prawidłowo wykonany i załatowany.

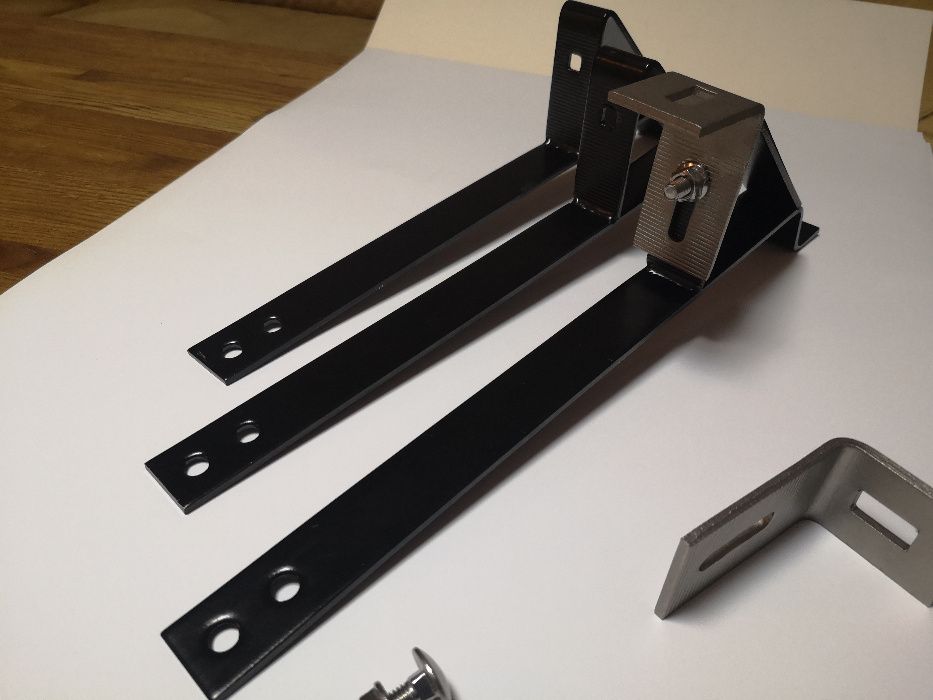

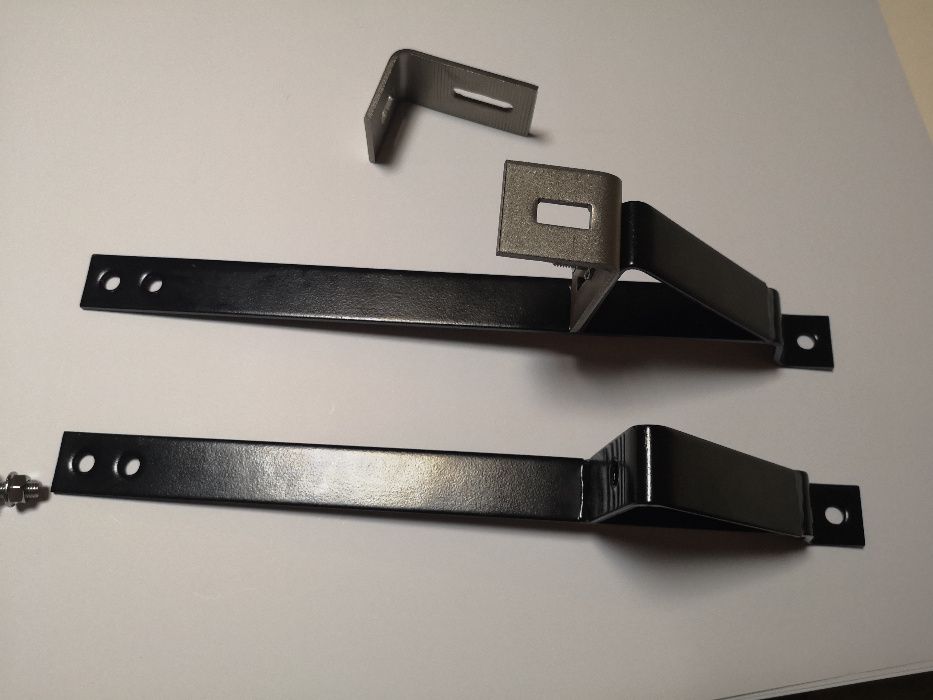

poniżej zdjecia produktu

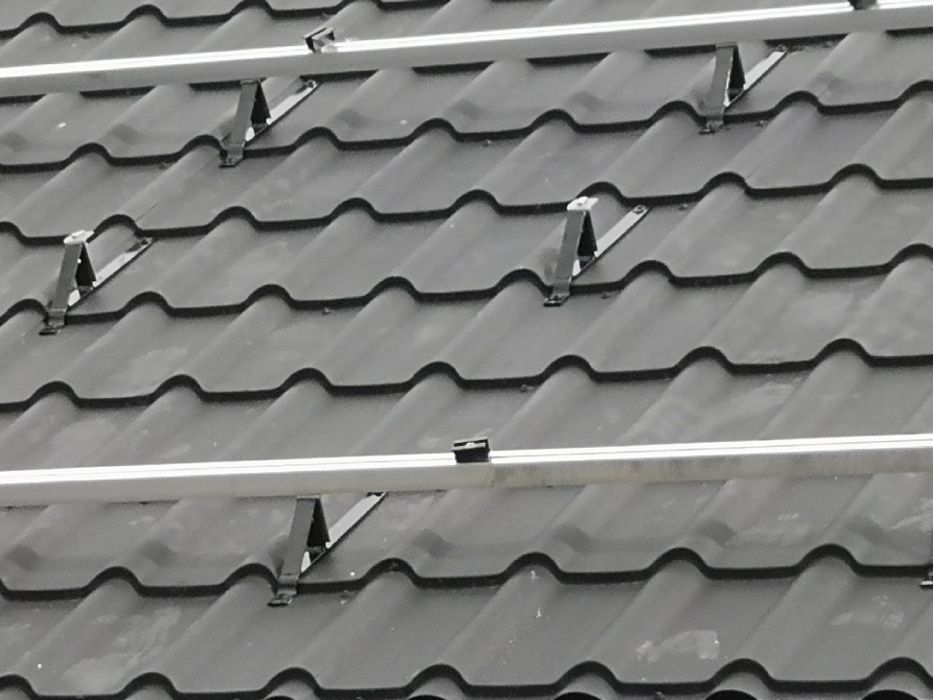

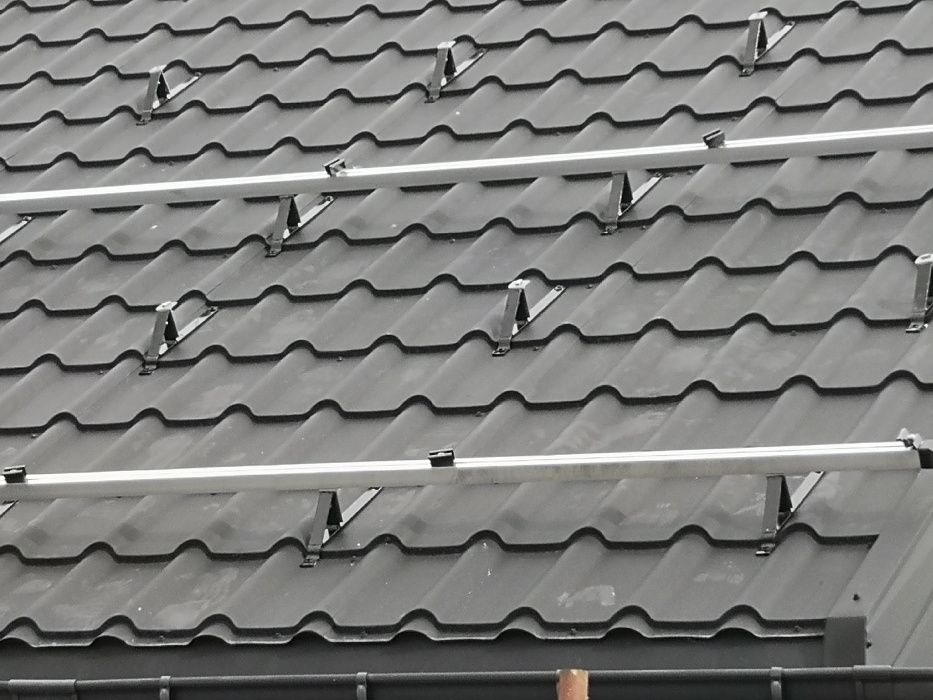

Szybkość montażu .Uchwyt sam prowadzi przy prostych dachach nic nie musisz poziomować

Materiał
STAL kwasoodporna 4 mm na 30 mm
pomalowana na kolor czarny dla celów estetycznych

większość nowych dachów ma ciemne kolory i uchwyt stalowy był by widoczny

Kątownik regulowany w pionie 30 mm w poziomie 20 mm
stal kwasoodporna 4mm na 40 mm
śruba grzybkowa m 8 stal kwasoodporna

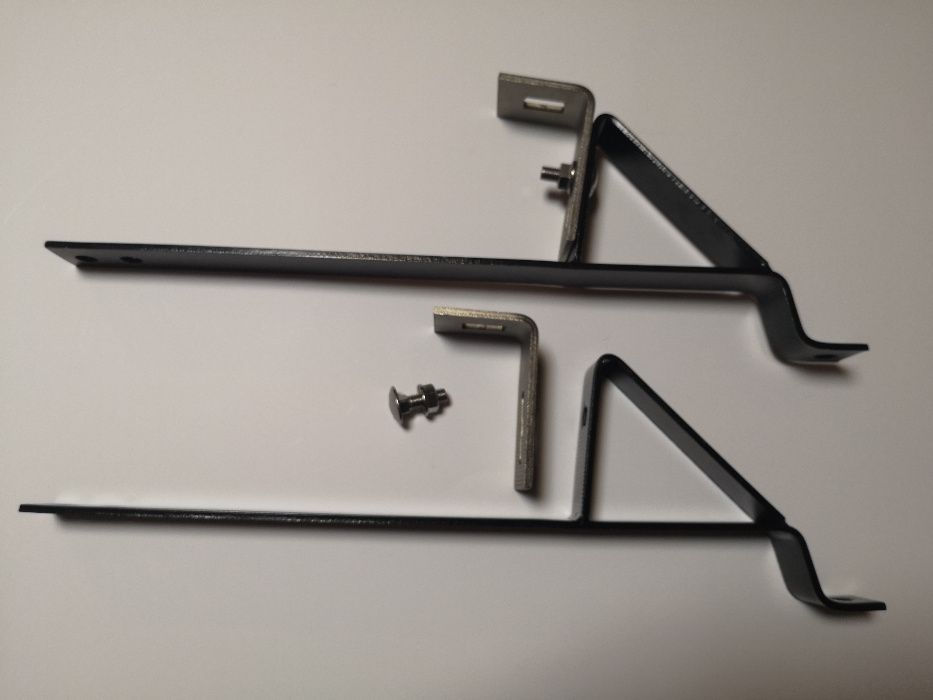

jeden uchwyt składa się
Podstawa , kątownik regulowany ze śrubą łączeniową

UWAGA rozwiązanie zgłoszone do Urzędu Patentowego
nr P.433487 (wszelkie warianty)

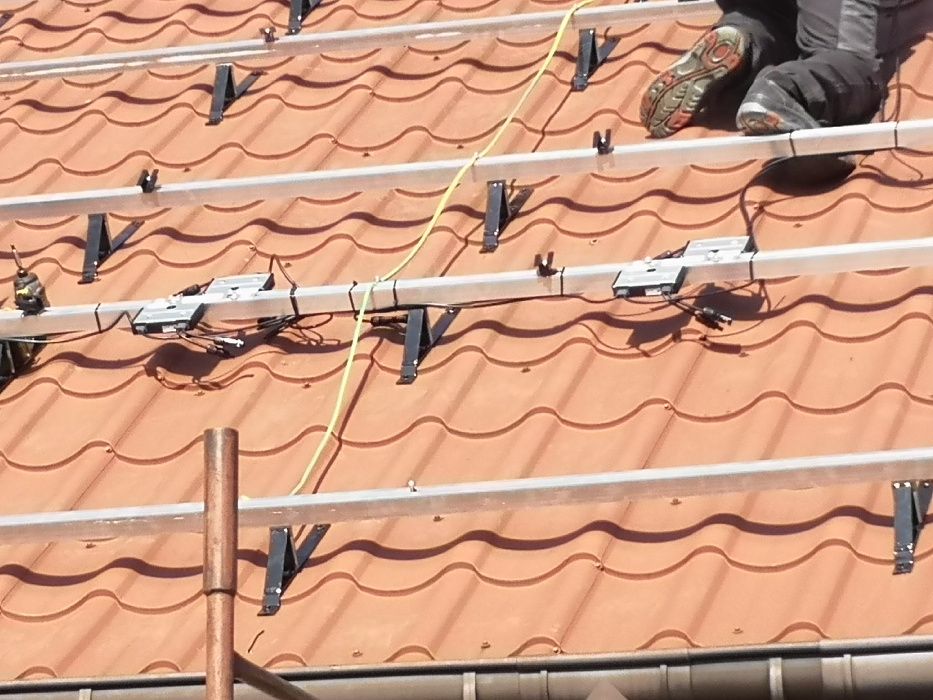

film 20kw w 360 minut nasz montaż

//youtu.be/loyCzYftgb0
