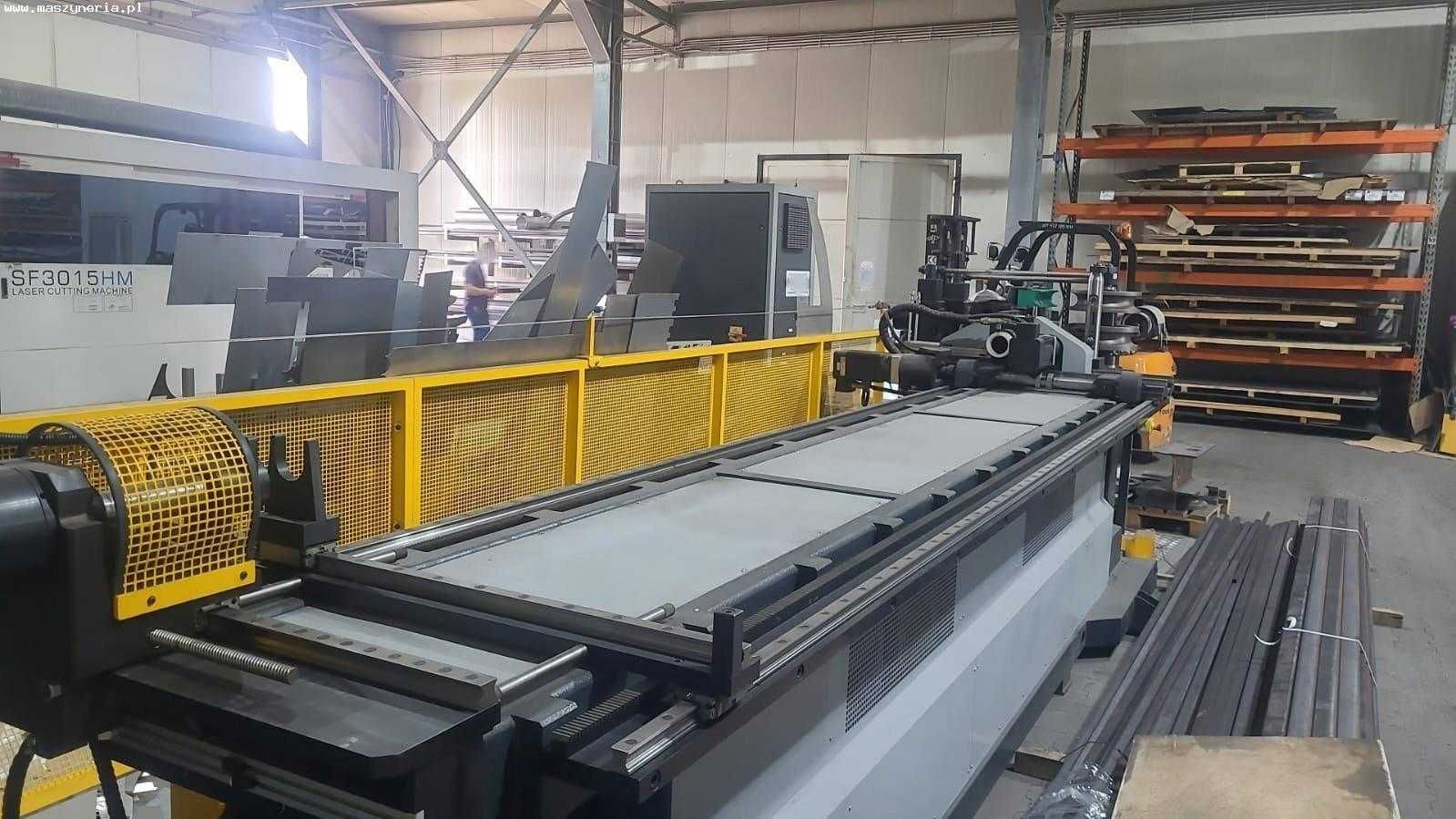

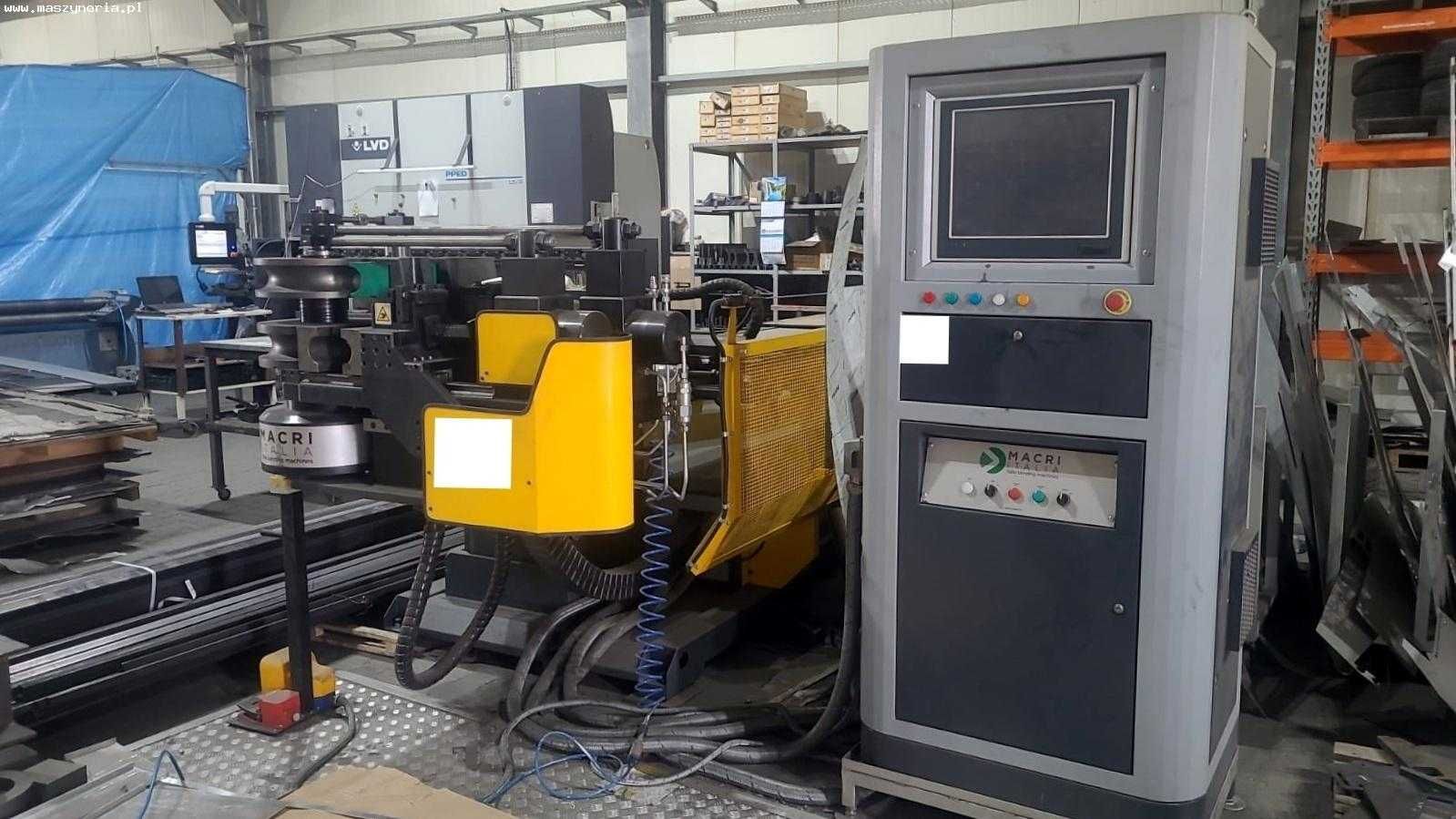

Giętarka trzpieniowa MACRI ITALIA PROVAR 6-90 U-D wyprodukowana w 2021 roku we Włoszech przeznaczona jest do w pełni automatycznego gięcia rur i profili, o maksymalnej średnicy 90 mm.

Parametry techniczne giętarki CNC MACRI ITALIA PROVAR 6-90 U-D
Dane ogólne
- liczba osi: 6
gięcie (oś Y)
przesuw (oś X)
rotacja (oś Z)
boczne przesunięcie pozycjonatora (oś B1)
boczne przesunięcie trzpienia (oś B2)
ruch góra-dół głowicy (oś A)
- maksymalna średnica rury: 90 mm
- maksymalny kąt gięcia: 195°
- użyteczna długość robocza: 3600 mm
- szybkość gięcia (os Y): 45°/1″
- szybkość przesuwu (oś X): 650 mm/1″
- maksymalna szybkość rotacji zacisku (oś Z): 180°/1″
- maksymalna szybkość przesuwu (oś B1): 6 mt/1″
- maksymalna szybkość przesuwu (oś B2): 6 mt/1″
- maksymalna szybkość przesuwu (oś A): 4 mt/1″
- tolerancja w osi Y: ± 0,1°
- tolerancja w osi X: ± 0,1 mm
- tolerancja w osi Z: ± 0,1°
- tolerancja w osi B1: ± 0,1 mm
- tolerancja w osi B2: ± 0,1 mm
- tolerancja w osi A: ± 0,1 mm
- przesuw w osi A: 210 mm
- skok wycofania wrzeciona: 140 mm
- kierunek rotacji : zgodnie z ruchem wskazówek zegara
- 3 poziomy pracy z promieniem zmiennym w trybie automatycznym
- roboczogodziny: 20 h
- moc: 36 kW
- zasilanie: 400 V; 50 Hz
- waga maszyny: ok. 6500 kg

Wydajność
- rura okrągła R=42 Kg/mm2: 90x7 mm
- promień gięcia R=42 Kg/mm2 min. R środkowy 10 D: 90x2 mm
- rura okrągła ze stali nierdzewnej: 90x4
- rura okrągła (Al, Cu, Ot): 90x10 mm
- rura kwadratowa R=42 Kg/mm2: 60x60x3 mm
- rura prostokątna (łatwy sposób): 40x80x2 mm
- rura prostokątna (trudny sposób): 80x50x2 mm
- pręt okrągły R=42 Kg/mm2: 50 mm
- pręt kwadratowy R=42 Kg/mm2: 40x40 mm

Wyposażenie giętarki do rur i profili MACRI PROVAR 6-90 U-D
- oprogramowanie 3D z systemem antykolizyjnym oraz automatyczną korektą detalu
- bezszczotkowe serwomotory osi
- narzędzia do rur o średnicy 63 mm; 76,1 mm; 88,9 mm
- system szybkiej zmiany oprzyrządowania oparty na dystansach stałych integralnych dla każdego narzędzia
- automatyczne smarowanie trzpienia
- wymiennik ciepła
- wczesne wysunięcie trzpienia
- prowadnice liniowe: BOSCH REXROTH
- reduktory epicykloidalne ze zmniejszonym luzem: BONFIGLIOLI
- części elektryczne: SCHNEIDER, WAGO, ELTRA
- części elektroniczne:
serwonapęd: ELCOM
silniki: LAFERT
- części pneumatyczne: CAMOZZI
- części hydrauliczne: PARKER
- instrukcja obsługi
- dokumentacja techniczna
- deklaracja zgodności CE
- aluminiowy dywanik bezpieczeństwa 3x1 m

Więcej informacji na temat maszyny znajdziecie Państwo na naszej stronie internetowej. Zapraszamy również do zapoznania się z pełną ofertą z naszymi maszynami.
