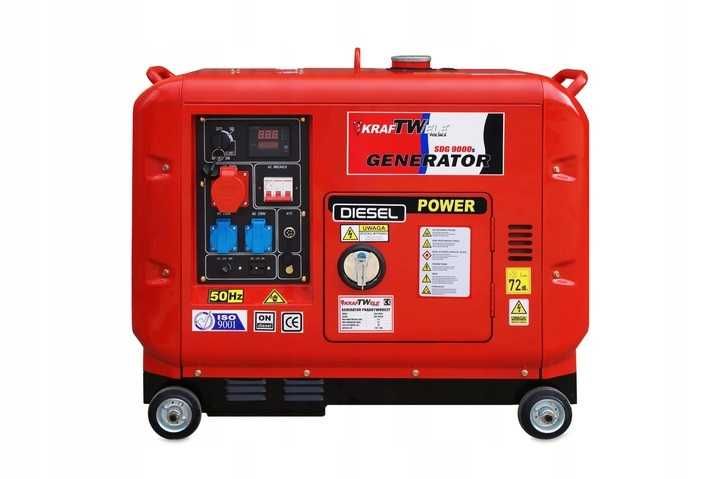

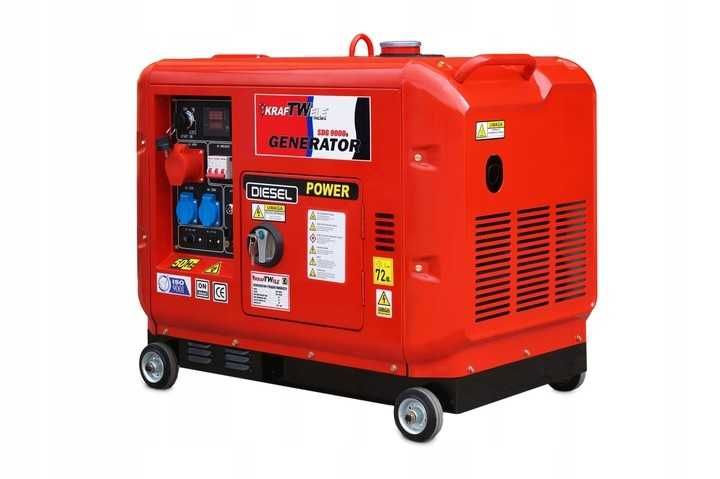

AGREGAT PRĄDOTWÓRCZY KrafTWele SDG9000 S 3F

DANE / SPECYFIKACJA TECHNICZNA URZĄDZENIA:

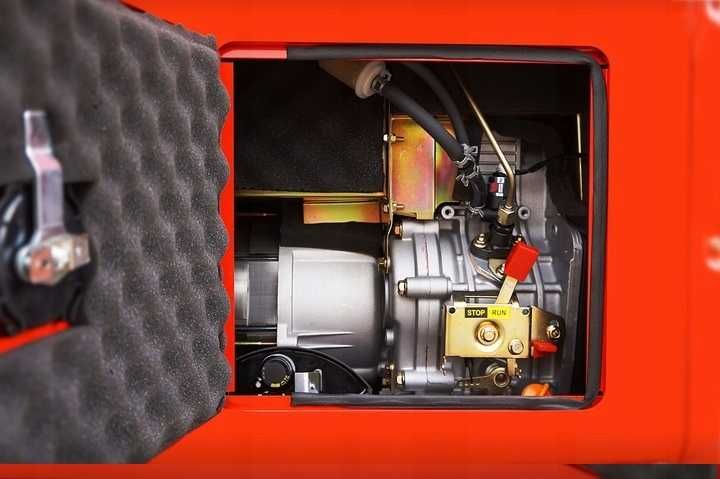

SILNIK SPALINOWY

Model - [SDG_186_FAE]
Typ - wysokoprężny / czterosuwowy
Pojemność - 419 [cm3]
Moc - 9.6 [kW] / 13.0 [KM]
Ilość / układ cylindrów - 1/I
Obroty - 3000-3600 [obr/min]
Regulacja obrotów - mechaniczna
Paliwo - diesel [EN 590]
Pojemność miski olejowej - 1.5 [L]
Układ paliwowy - wtrysk bezpośredni
Chłodzenie - wymuszone powietrzem
Instalacja elektryczna - 12 [V]
Rozruch - rozrusznik elektryczny
Ładowanie akumulatora - układ prostowniczy 12 [V]
Zabezpieczenie silnika - sensor ciśnienia oleju / czujnik poziomu oleju.
PRĄDNICA

Model - [H3-9000]
Moc maksymalna - 9.5 [kVA]
Moc nominalna - 8.5 [kVA]
Prąd znamionowy - 9.8 [A]
Typ / rodzaj - synchroniczna
Konstrukcja - jednołożyskowa
Technologia - szczotkowa
Połączenie z silnikiem - bezpośrednie
Napięcie znamionowe - 230/400 [V]
Częstotliwość - 50 [Hz]
Klasa izolacji / ochrony - [H] / IP-23
Współczynnik mocy - 0.8 [cosΦ]
Pomiar napięcia - 3 fazy
Stabilizacja napięcia - AVR / elektroniczna
Dokładność regulacji - +/- 1.75 [%]
Wykonanie uzwojenia wirnika i stojana - miedź
STEROWNIK

Model - [HJ_502]
Typ / rodzaj - kontroler elektroniczny
Zakres sterowania - praca manualna
Kontrola - zasilanie agregat
Pomiar wartości prądu - 3fazy indywidualnie
Wyświetlacz - elektroniczny
Funkcje ochrony agregatu - niskie ciśnienie oleju, nieprawidłowe obroty silnika, błędny start-stop, nieprawidłowe napięcie prądu / ładowania akumulatora, nieprawidłowa częstotliwość.
Pomiar parametrów - napięcie / częstotliwość prądu, napięcie ładowania akumulatora, licznik czasu pracy
RAMA / OBUDOWA -

Rama - zespół prądotwórczy zainstalowany na platformie wyposażonej w koła transportowe, zastosowane amortyzatory drgań silnika i prądnicy.

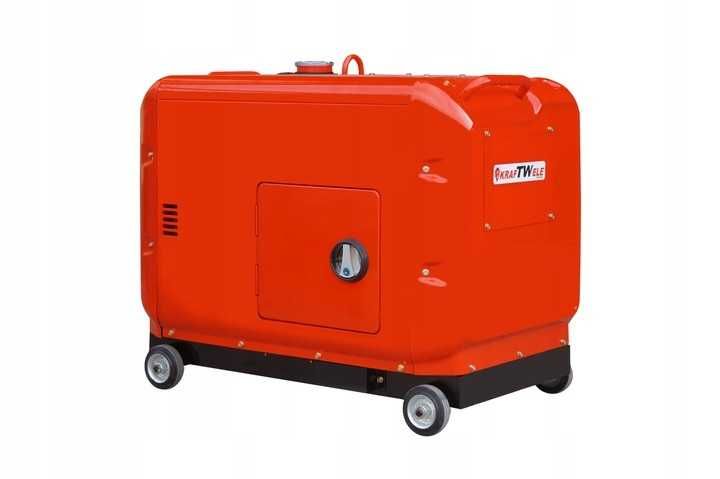

Obudowa - agregat w obudowie wyciszającej typu „Super Silent”, obudowa wyposażona w otwierane klapy rewizyjne dla prac eksploatacyjnych, uchwyt do transportu urządzenia sprzętem ciężkim, uchwyty boczne, odseparowaną komorę układu wydechowego wraz z wyrzutnią powietrza, komin tłumika końcowego przystosowany do podłączenia systemu odprowadzenia spalin, wyprowadzony wlew wraz z orientacyjnym wskaźnikiem poziomu paliwa.
Zbiornik paliwa - wykonany ze stali zabezpieczonej antykorozyjnie (ocynk Zn)

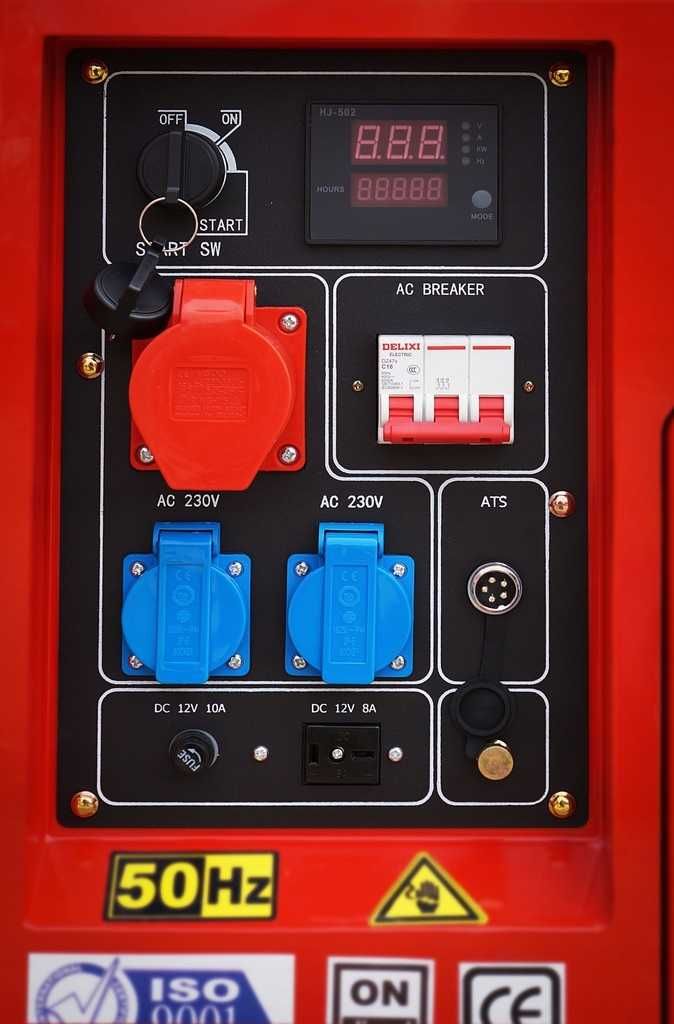

PANEL GŁÓWNY / STEROWANIA

Włącznik zapłonu / rozrusznika elektrycznego
Sterownik agregatu
Gniazdo odbioru AC 400V/16A/5P/IP-44
Wyłącznik nadprądowy 3-P
2 x Gniazdo odbioru AC 230V/16A/2P/IP-44 (schuko)
Gniazdo przewodu sterowania systemu ATS/SZR
Bezpiecznik gniazda DC
Gniazdo odbioru DC 12V/8.3A z funkcją prostownika
Zacisk przewodu uziemienia
WYMIARY I PARAMETRY POZOSTAŁE

Długość / szerokość / wysokość / z kołami - 880 x 550 x 660/700 [mm]
Waga netto - 155 [kg]
Pojemność zbiornika paliwa - 15 [L]
Poziom hałasu Lw(A) - 72 dB[A]
Zużycie paliwa dla obciążenia [%] - 50[%]= 1.2[L] / 75[%]= 1.5[L] / 100[%]= 1.8[L]
Praca autonomiczna (nieprzerywana) dla obciążenia [%] - 50[%]= 12[h] / 75[%]= 10[h] / 100[%]= 8[h]
WYPOSAŻENIE -

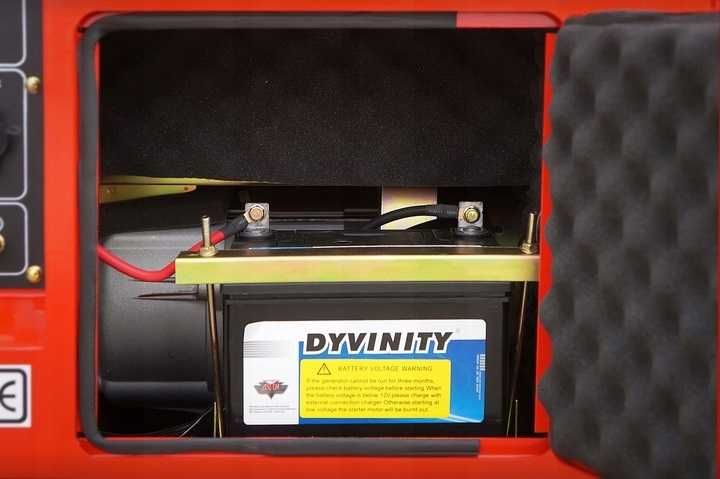

Akumulator rozruchowy 12[V] / 30 [Ah] / 320 [A]
Wbudowany układ prostowniczy 12[V] z funkcją ładowania baterii zewnętrznych
Wibroizolatory (tłumiki) drgań zespołu prądotwórczego
Zestaw 4 kół transportowych
Zestaw kluczy do obsługi eksploatacyjnej urządzenia
Przewody 12[V] do ładowania akumulatorów zewnętrznych
Wtyk AC 230V/16A/2P/IP-44
Wtyk AC 400V/16A/5P/IP-44
Instrukcję obsługi i eksploatacji urządzenia [PL]
