Frezarka CNC C2131 ATC (2100x3200) automatyczna wymiana narzędzia

Numery kontaktowe:

Paweł - 60*******14

Tomasz - 60*******65

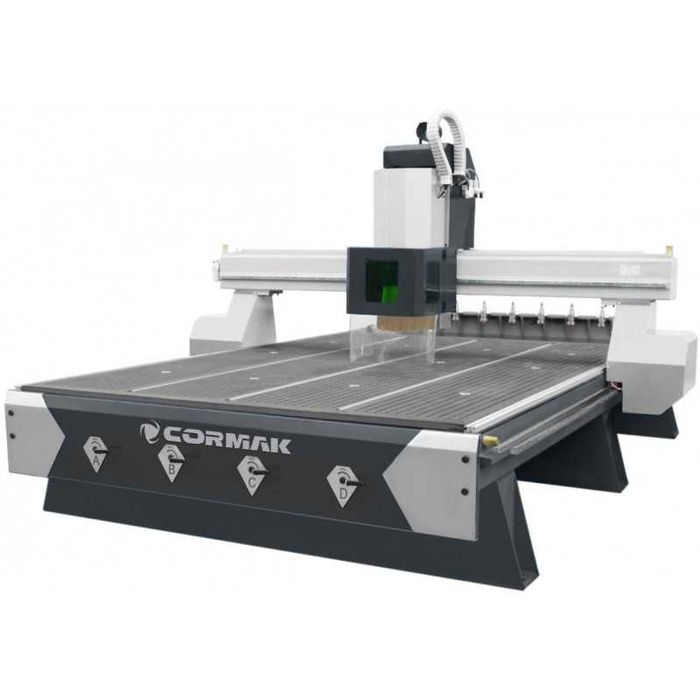

CORMAK C2131 ATC PREMIUM (2100 x 3200 mm) to dynamiczny i precyzyjny ploter frezujący oparty na podzespołach światowych producentów, odpowiedni do najcięższych zadań, który świetnie sprawdza się w produkcji na skalę przemysłową. Dzięki wykorzystanej technologii, możemy określać siebie jako jednego z liderów na polskim rynku.

Stała kontrola jakości i użyte podzespoły w konstrukcji maszyny gwarantują wysoką jakość obróbki materiałów typu: drewno, płyt drewnopodobnych, MDF, OSB, PCV, HPL, sklejek, plexi, dibond, carbon, alucobond.

Wybierając Naszą ofertę zyskują Państwo maszynę spełniającą oczekiwania w rozsądnym budżecie oraz wsparcie na każdym etapie inwestycji.

Do każdej maszyny szkolenie w siedzibie CORMAK w cenie !
Opis maszyny
1. Stół roboczy
Stół sekcyjny z CZTEREMA niezależnymi sekcjami podciśnieniowymi, wykonany ze sztywnych i wytrzymałych płyt HPL,
Każda sekcja posiada otwory, do których poprzez system rur doprowadzane jest podciśnienie z pompy próżniowej,
Otwory główne w stole podciśnieniowym posiadają zaślepki, dzięki którym można mocować różne formaty materiałów,
Powierzchnia stołu roboczego pokryta jest siecią kanalików, która pozwala na równomierne rozprowadzenie podciśnienia na całym jego obszarze,
Posiada rowki umożliwiające również ręczne mocowanie materiału
2. Wrzeciono HQD
Bezszczotkowe wrzeciono renomowanego producenta wysokiej klasy o mocy 9 kW, zasilane przez falownik, z zabezpieczeniem przeciążeniowym.
Elektrowrzeciono frezarskie wyposażone w innowacyjny system chłodzenia POWIETRZEM.
Przystosowane do automatycznej wymiany narzędzi co skraca czas obróbki poprzez brak przestoju związanego z ręczną zmianą frezu.
Automatyzacja pozwala na wykorzystanie wszystkich narzędzi w procesie produkcji bez konieczności kalibracji i zatrzymania cyklu produkcji
3.Napęd
Energooszczędne napędy wysokiej klasy Serwonapędy Leadshine o mocy 1500W i wysokim momencie trzymającym (Podwójny na osi Y)

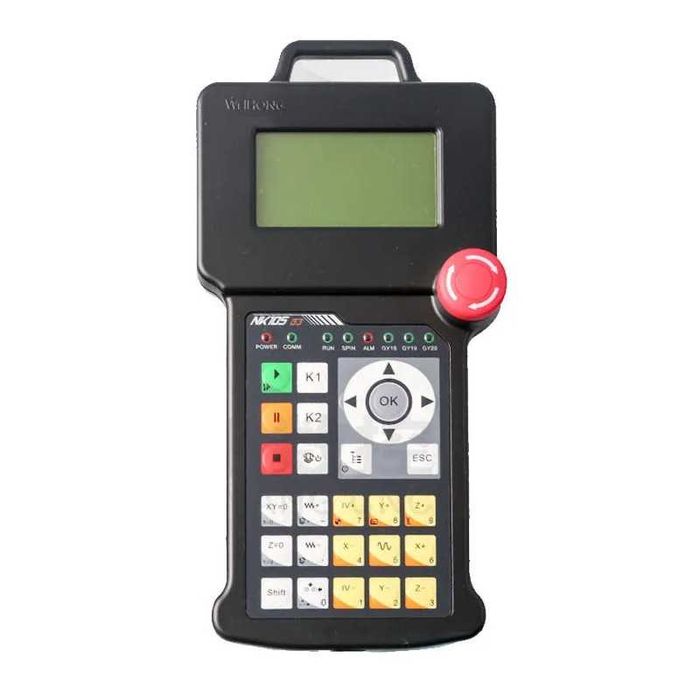

kontrolowane przez cyfrowy sterownik NK-105 G3 zapewniają doskonałej jakości obróbkę przy zachowaniu wysokich prędkości roboczych w poszczególnych kierunkach.
Bezszczotkowe silniki servo napędzające osie X, Y przenoszą napęd poprzez wysokiej klasy przekładnie planetarne.
Oś Z gdzie kluczowe znaczenie ma precyzja pozycjonowania, napędzana jest przez wzmocnioną śrubę kulową.
Przemieszczanie bramy wzdłuż osi X i Y odbywa się za pośrednictwem listw prowadzących HIWIN i kół zębatych o skośnym uzębieniu, które gwarantują wieloletnią bezawaryjną pracę, zostały wykonane z wysokiej jakości utwardzanej i hartowanej stali.
Zastosowane we wszystkich osiach profesjonalne szyny trapezowe marki HIWIN poddawane są kontroli zgodności, a procedury testowe przeprowadzane są na każdym etapie montażu.
Centralny bezobsługowy system smarowania najważniejszych ruchomych elementów: wózków i śruby kulowej. Pozwala to na oszczędność czasu i ochronę najważniejszych ruchomych podzespołów.
4. Konstrukcja
Konstrukcja bramy przesuwnej wykonana jest z odlewu żeliwnego osiągającego niesamowitą sztywność bardzo dobrze pochłania drgania powstające podczas obróbki.
Sztywna konstrukcja stołu , wykonana z żebrowanej stali wyklucza powstawanie drgań podczas procesu produkcji.
5. Magazyn 8 narzędzi + czujnik pomiaru narzędzia
Maszyna wyposażona jest w 8-pozycyjny liniowy magazyn narzędzi, zestaw stożków ISO30 oraz tuleje ER32
W komplecie oprawki: ISO30 i tulejki do mocowania narzędzi o wymiarach:
1/2" - 6 szt.; 1/8" - 2 szt.; 3-4mm - 2 szt.; 5-6mm - 4 szt.; 7-8mm - 2 szt.; 9-10mm - 2 szt.
Każda frezarka CNC wyposażona jest w precyzyjny czujnik wysokości narzędzia osi Z, który eliminuje czas na poprawki pomiarów po każdej wymianie narzędzia.

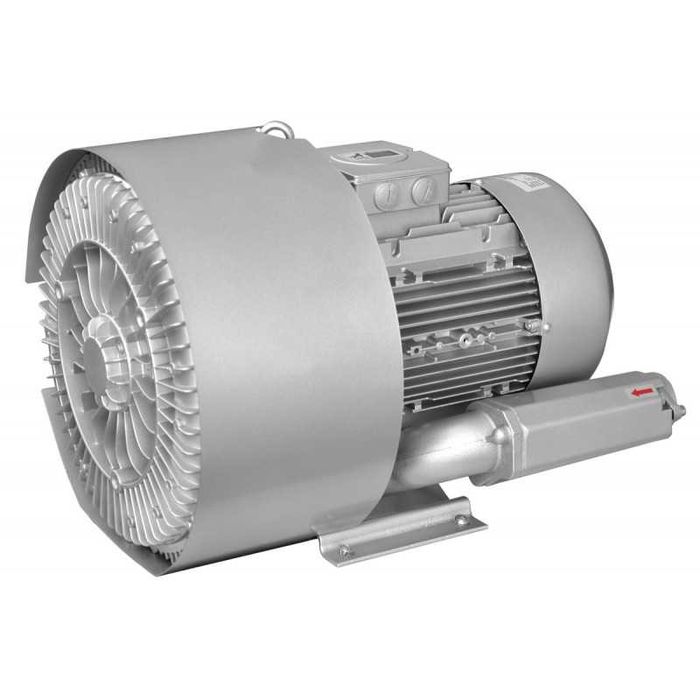

6. Pompa podciśnieniowa(opcja) i stopa odciągowa
Zastosowanie pompy próżniowej znacznie zwiększa siłę mocowania obrabianych detali na stole maszyny, dzięki czemu materiał nie przemieszcza się.
4 niezależne sekcje podciśnieniowe.
Stopa odciągowa poruszana pneumatycznie, umieszczona jest przy wrzecionie umożliwia podłączenie każdego odciągu wiórów zachowując czystość obróbki, bezpieczeństwo i jednocześnie zachowując precyzję pracy.
Oferujemy obrabiarki z prawdziwym CE UE DTR - certyfikowane przez najlepszych w UE.

Wybierając markę CORMAK wybierasz precyzję obróbki i długą żywotność, spokój i bezpieczeństwo swoje lub pracowników.

Nie szukamy firm zewnętrznych , posiadamy własny serwis ( usługi gwarancyjne/pogwarancyjne/szkolenia/uruchomienia/prezentacje maszyn ) w naszej siedzibie CORMAK

Parametry techniczne
Pole Robocze 2100x3200 mm
Oś Z 300 mm
Konstrukcja Ramię - odlew żeliwny / stół - stal spawana
Napędy Serwonapędy Leadshine o mocy 1500W
Stół teowy / hybrydowy
Moc wrzeciona 9 kW
Wrzeciono HQD chłodzone powietrzem (opcjonalnie mgła olejowa)
Obroty wrzeciona od 6000 do 24000 obr/min
Zasilenie 400 V, sprężone powietrze min. 8 bar
Dokładność re-pozycjonowania 0,01 mm
Łożyskowanie liniowe szyny trapezowe, wózki Hiwin
Mocowanie materiału próżniowe, hybrydowe
Pompa próżniowa 2x7,5 kW (opcjonalnie)
Oprogramowanie UCanCAM V12 w polskiej wersji językowej(opcja)
Wymiary 4070 x 2870 x 1900 mm
Waga 2050 kg

Maszyna jest wyposażona w funkcję zapamiętywania ostatniej ścieżki G-codu. W razie awarii lub przerwania zasilania rozpoczyna pracę od ostatniego punktu bez utraty czasu oraz materiału.

Wyposażenie
Wrzeciono chłodzone powietrzem, wersja Premium
Serwonapędy Leadshine o mocy 1500W
Podwyższona brama w osi Z na 300mm
Stół podciśnieniowy - 4 niezależne sekcje podciśnieniowe+ stół T-rowkowy do ręcznego mocowania materiału
Czujnik pomiaru narzędzia w zestawie
Narzędzia, zestaw tulei , stopy poziomujące, stopa odciągowa i inne akcesoria
Sterowanie NK-105 G3
Maszyna wyposażona w funkcję zapamiętywania ostatniej ścieżki G-codu (W razie awarii lub przerwania zasilania rozpoczyna pracę od ostatniego punktu bez utraty czasu oraz materiału.
Zestaw startowy narzędzi: frezy, wiertła, uchwyty
WYPOSAŻENIE OPCJONALNE: CENA NETTO
Oprogramowanie UCanCAM V12 w polskiej wersji językowej 1 000,00 zł
Oprogramowanie UCanCAM V12 PRO w polskiej wersji językowej 2 990,00 zł
Uruchomienie i szkolenie w siedzibie klienta 3 500,00 zł
Pompa próżniowa 5.5 kW 4 900,00 zł
Pompa próżniowa 7.5 kW 5 600,00 zł
Bariery bezpieczeństwa zgodne z CE (cena za 1 stronę) 600,00 zł
Kurtyny świetlne – laserowe zgodne z CE 5 900,00 zł
Przedłużenie gwarancji o 12 miesięcy – koszt +15% do ceny netto urządzenia
Przedłużenie gwarancji o 24 miesięcy - koszt +30% do ceny netto urządzenia
Przedłużenie gwarancji o 36 miesięcy - koszt +45% do ceny netto urządzenia
Podwyższenie bramy w osi Z do 450 mm

Możliwość dołożenia mgły olejowej za dodatkową opłatą

*Rozładunek i umiejscowienie maszyny po stronie klienta.

*Wtyczka zasilania po stronie klienta ze względu na różne gniazda 16a / 32a

*Podana cena jest ceną netto
