Na zdjęciu widoczny jest Fanuc Series 0-M (popularny sterownik CNC stosowany w latach 80/90).

Obsługuje interpolację osi X, Y, Z oraz magazyn narzędzi.

Ekran CRT, klasyczna klawiatura z przyciskami

3. Parametry elektryczne (tabliczka znamionowa)

Zasilanie: 3-fazowe, 380 V, 50 Hz

Napięcie sterowania: (brak odczytu, ale standardowo Fanuc 110/220 V → transformator)

Napięcie pomocnicze: 24 V

Zabezpieczenie: 16 A (flink)

Numer schematu elektrycznego: 711 792 01 01

4. Konstrukcja maszyny

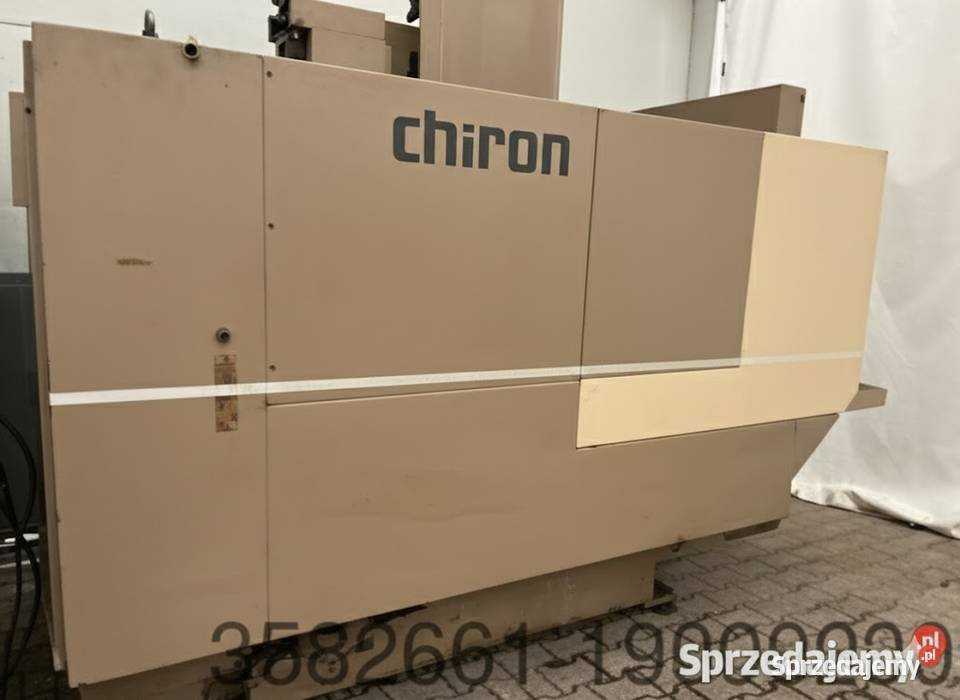

Pionowe centrum obróbcze CNC (frezarka) z zamkniętą obudową.
Iobhzrxbow Uab Aevebb

Stół roboczy z rastrem otworów do mocowania elementów.

Magazyn narzędzi karuzelowy (widoczny na zdjęciu) – najczęściej 12, 20 albo 24 narzędzia (zależnie od wersji).

Automatyczna wymiana narzędzi (ATC).

Oś Z pracuje w pionie (widoczny zespół prowadnic i osłon harmonijkowych).

5. Typowe dane techniczne (dla maszyn Chiron FZ 12/15 z tego okresu)

(wartości mogą się różnić w zależności od modelu, ale to przybliżone parametry):

Przesuwy (X/Y/Z): ok. 500 – 700 / 400 / 400 mm

Powierzchnia stołu: 800 × 400 mm (przykładowo)

Obciążenie stołu: 200 – 300 kg

Prędkość wrzeciona: 20 – 6000 obr./min (niektóre wersje do 8000 obr./min)

Stożek wrzeciona: SK 40 (DIN 69871)

Napęd wrzeciona: 7,5 – 15 kW (zależnie od wersji)

Magazyn narzędzi: 12 – 24 narzędzia

Dokładność pozycjonowania: ±0,005 mm

Szybkie przesuwy: 30 m/min (osi X/Y/Z)
6. Zastosowanie

Obróbka metali (stal, aluminium, żeliwo, stopy lekkie).

? Dane ogólne:
• Producent: CHIRON, Germany
• Typ: Centrum obróbcze CNC
• Sterowanie: widoczne na zdjęciu (Fanuc Series 0-M)
• Automatyczny zmieniacz narzędzi
• Solidny stół roboczy z możliwością mocowania detali
• Stabilna, przemysłowa konstrukcja
? Stan maszyny:
• Maszyna używana, w dobrym stanie
• Regularnie serwisowana
• Widoczne normalne ślady eksploatacji
• Pełna funkcjonalność
? Zastosowanie:
• Frezowanie precyzyjne
• Obróbka elementów metalowych
• Produkcja jednostkowa i seryjna
