FALOWNIK SKALARNY JEDNOFAZOWY
KOD SKRAW-MET: [3373]
Producent: INVT
Model: Goodrive 10 — GD10-0R2G-S2-B

Falowniki wysokiej jakości - przeznaczone do regulacji prędkości obrotowej w silnikach elektrycznych. Zapewniają precyzyjne sterowanie oraz długoletnią i bezawaryjną pracę.

Główne cechy:

-kompaktowy
-funkcjonalny
-doskonały stosunek jakości do ceny
-niezawodny

Prosta obsługa, małe wymiary oraz rozbudowane peryferia pozwalają na niezależną pracę lub pracę jako element większego systemu sterującego.

W standardzie panel sterowania z możliwością odłączenia - port komunikacyjny, wbudowana jednostka hamująca.

Dla bardziej zaawansowanych instalacji falownik jest wyposażony w port RS485 z obsługą protokołu ModbusRTU.

Falowniki te doskonale współgrają z takimi podzespołami jak: silniki, pompy, wentylatory, przenośniki taśmowe i wiele innych.

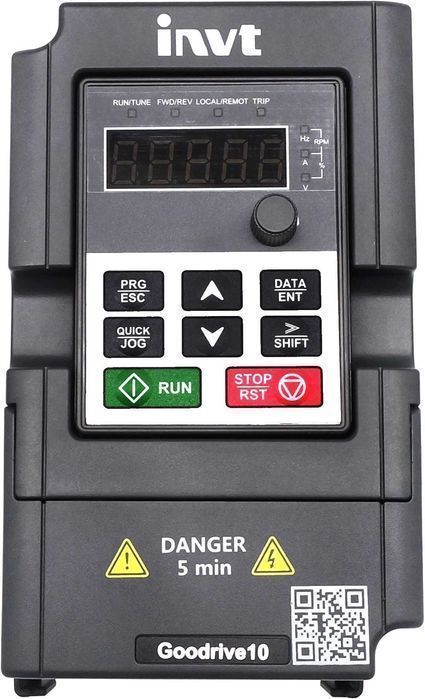

FALOWNIK SKALARNY 0,2kW 230V GD10-0R2G-S2 1-FAZOWY

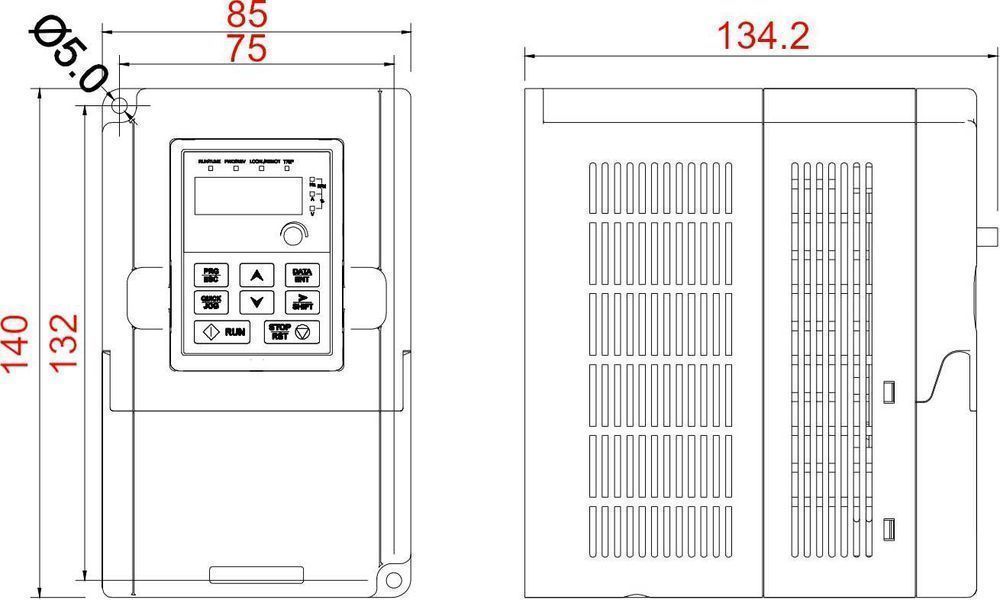

Produkt posiada solidną obudowę oraz mocowanie do płyty montażowej.

Zaciski do podłączenia przewodów zasilających i silnikowych oraz obwodów sterowania są dobrej jakości i nie sprawiają problemów z podłączeniem przewodów o adekwatnych przekrojach.

Opis zacisków jest czytelny i niebudzący wątpliwości dla instalatora.

Przemyślane, pogrupowane menu nastaw i przejrzysta instrukcja sprawia, że zaprogramowanie przemiennika do danej aplikacji nie sprawia kłopotów.

Specyfikacja techniczna:

-Napięcie wejściowe i częstotliwość: 1F 220V (-15%) ~ 240V (+10%) 4,9A ; 47 do 63Hz

-Znamionowy prąd wyjściowy: 1,6A

-Moc wyjściowa: 0,2kW

-Częstotliwość wyjściowa: 0 - 400Hz

Przeciążalność:

- 150% prądu znamionowego: 1 minuta

- 180% prądu znamionowego: 10 sekund

- 200% prądu znamionowego: 1 sekunda

Metoda sterowania: Skalarne U/f

Sposób montażu: wiszący, pionowy

Moduł hamujący: wbudowany

Temperatura otoczenia: od -10°C do 50°C

(powyżej 40°C redukcja prądu wyjściowego)

Stopień ochrony: IP00

Charakterystyka:

-Maksymalna częstotliwość wyjściowa 400Hz
-Komunikacja RS485 z protokołem ModbusRTU
-Separacja galwaniczna wejść/wyjść od procesora sterującego
-Zdejmowany panel operatorski z niezawodnym wyświetlaczem typu LED (można sterować pracą falownika np. z drzwi szafy sterowniczej)
-Wbudowany regulator PID umożliwia automatyczne sterowanie np. pompami i wentylatorami
-Wbudowany moduł hamujący (czoper hamowania)
-Sterowanie dwu i trójprzewodowe
-Szeroka gama zabezpieczeń
-Historia 5 ostatnich stanów awaryjnych z pamięcią parametrów pracy z 3 ostatnich wyłączeń awaryjnych
-Sterowanie skalarne z programowaną charakterystyką U/f
-Funkcja hamowania prądem stałym
-Funkcja trawersu
-Funkcja uśpienia falownika

Zadawanie prędkości:

wbudowanym na panelu potencjometrem
przyciskami góra/dół na panelu operatorskim
przez wejście analogowe listwy zaciskowej
przez nastawę prędkości predefiniowanej
zaciskami listwy - 16 częstotliwości predefiniowanych
przez pracę manewrową JOG
przez komunikację w standardzie Modbus
wejściami cyfrowymi – motopotencjometr

Wejścia i wyjścia cyfrowe:

logika ujemna, zakres napięć 24VDC
4 wejścia cyfrowe stałe
1 wejście lub wyjście z otwartym kolektorem (do wyboru)
programowalne funkcje wejść i wyjść cyfrowych, w tym funkcja licznika
1 wyjście przekaźnikowe zwierne (NO) wielofunkcyjne
możliwość dowolnego kształtowania polaryzacji wejść/wyjść (słowem bitowym)

Wejścia /wyjścia analogowe:

-1 wejście analogowe, domyślnie 0-10V, ustawiany typ wejścia – napięciowe lub prądowe. Skalowanie charakterystyki wejścia według potrzeb przez podanie współrzędnych początku i końca zakresu wejścia
-1 wyjście analogowe 0-10 lub 0-20mA, ustawiana charakterystyka wyjścia, wybierana zmienna monitorowana
-wbudowany potencjometr podłączony do niezależnego wewnętrznego wejścia (zaciski nie wyprowadzone na listwę), ustawiana charakterystyka jak dla pozostałych wejść analogowych
