Uwaga!
Falownik YL620-H
zasilany napięciem 110V

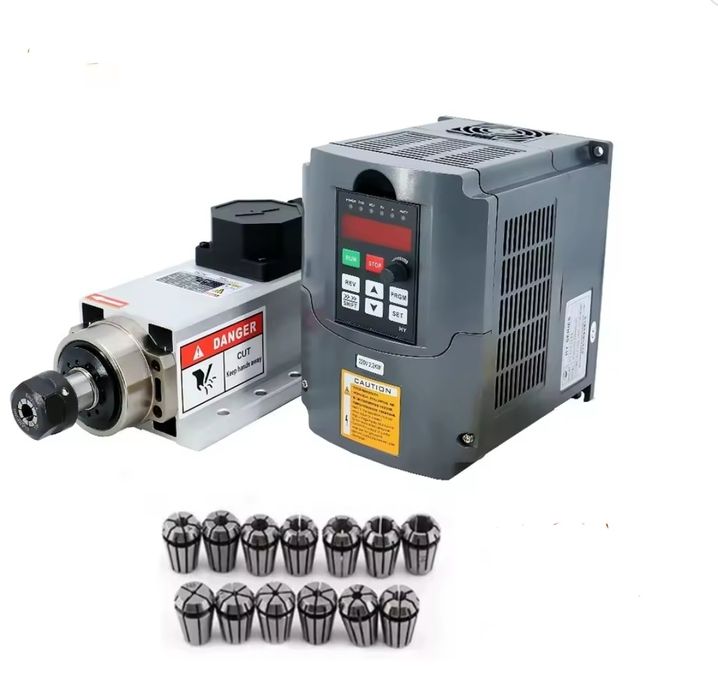

••• Zastosowanie: kruszarka, szlifierka, pompa wodna, maszyna tekstylna,wrzeciona, frezarka do drewna, wentylator wydechowy i dmuchawa •••

Funkcja:

1. Wejście jednofazowe lub trójfazowe 110 V, wyjście trójfazowe 110 V, częstotliwość 0–50 Hz / 60 Hz, 0–400 Hz.
2. Jeżeli nie masz doświadczenia w prowadzeniu VFD, przed przystąpieniem do obsługi VFD zapoznaj się z instrukcją.

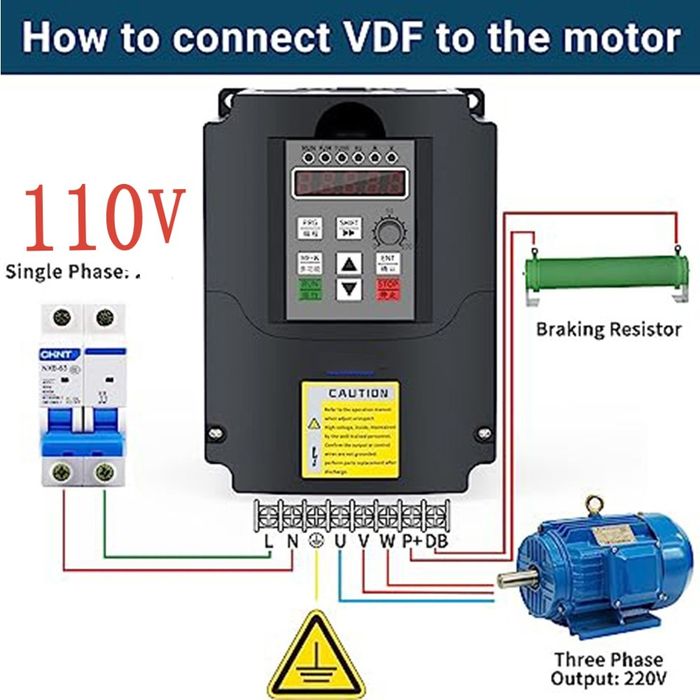

3. Prosty w użyciu, wystarczy podłączyć L1/L2 do dowolnych dwóch wejść VFD R/S/T.
4. Używany w połączeniu ze sterownikiem Mach 3, może być używany jako kontrola prędkości silnika i konwerter fazowy.
5. Ten produkt może wykorzystywać w systemie sterowania przebieg sinusoidalny PWN (SPWM).

Specyfikacja:

Falownik jednofazowy
HUANYANG

Model: YL620-H

• Napięcie wejściowe: jednofazowe 110 V
• Napięcie wyjściowe: trójfazowe 3x110 V
• moc silnika: 2,2 kW
• Sterowanie SPWM
Moc wejściowa Zasilanie 110 V: 100-120 V

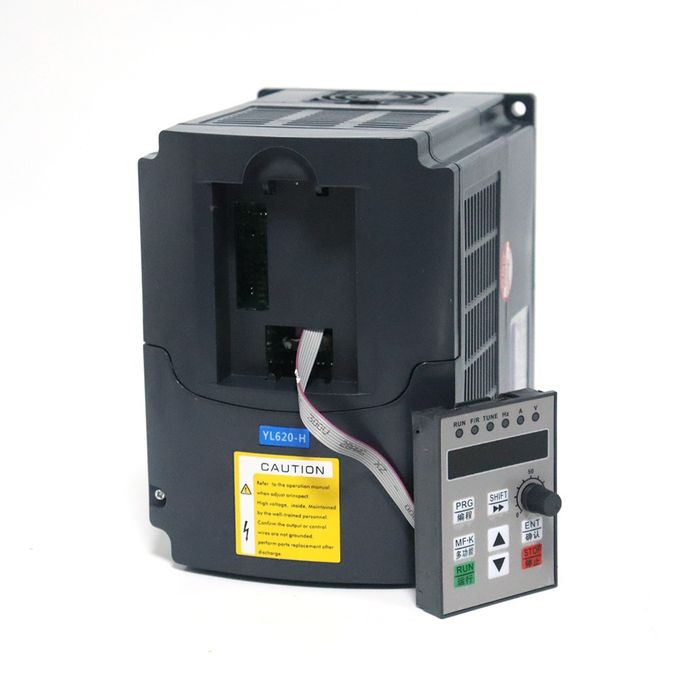

• 5-cyfrowy wyświetlacz cyfrowy i wskaźnik stanu:

Wyświetla częstotliwość, prąd, prędkość, napięcie, licznik, temperaturę, stan do przodu i do tyłu, błąd itp.

• Sterowanie komunikacją RS-485
• Temperatura pracy -10 ~ 40
• wilgotność 0~95%
• Zakres częstotliwości 0,10 ~ 400,00 Hz
• Dokładność : 0,01% ; typ analogowy: 0,1%
• Rozdzielczość wyjściowa 0,01 Hz
• Czas przyspieszania i zwalniania (0,1-6500 sekund) dowolny wybór
• Krzywa V/F Krzywa V/F może być ustawiona dowolnie
• Kontrola skrętu można ustawić na zwiększenie, maksymalne 10,0% początkowe skręcanie może osiągnąć 150% przy 1,0 Hz

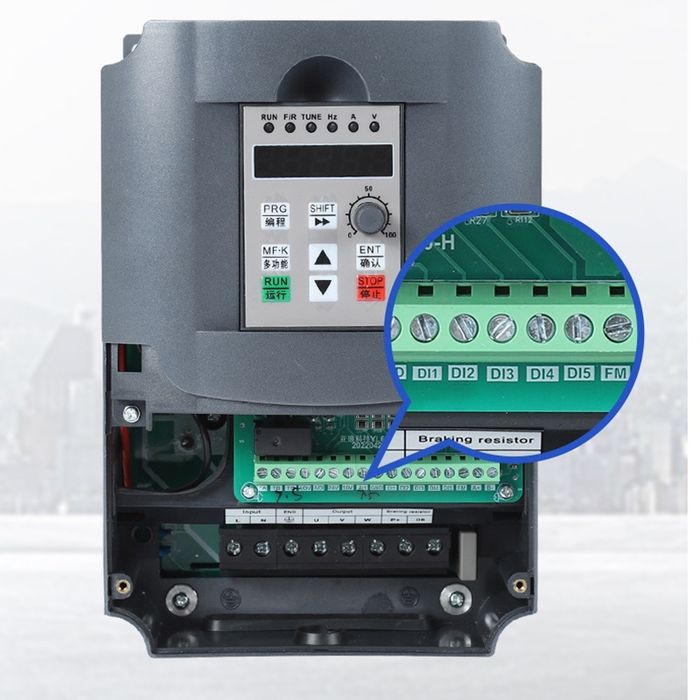

• Wejście wielofunkcyjne 6 wielofunkcyjnych zacisków wejściowych, realizacja 8-stopniowej kontroli prędkości, pracy programowej, 4-stopniowego przełączania przyspieszania/zwalniania, funkcji GÓRA, DÓŁ, licznika, zewnętrznego zatrzymania awaryjnego i innych funkcji
• Wyjście wielofunkcyjne Dostępnych jest 5 wielofunkcyjnych zacisków wyjściowych, które mogą realizować sygnalizację i alarm pracy, prędkości zerowej, licznika, nieprawidłowości zewnętrznych, uruchomionego programu itp.
• Inne funkcje Automatyczna regulacja napięcia (AVR), zatrzymanie zwalniania lub swobodne zatrzymanie, hamowanie DC, automatyczne resetowanie i ponowne uruchamianie, śledzenie częstotliwości, sterowanie programem PLC, sterowanie przesuwem, regulowany nośnik, do 20 kHz itp.
• Funkcja ochronna Zabezpieczenie przed przeciążeniem Przekaźnik elektroniczny chroniący silnik, sterownik (stałe obroty krótkie 150%/1 minuta, wentylator 120%/1 minuta)
• Zwarcie na wyjściu
• Zabezpieczenie obwodu elektronicznego
Inne funkcje Ochrona przed przegrzaniem radiatora, ograniczenie obrotów do tyłu, blokada parametrów funkcji do bezpośredniego startu po włączeniu zasilania i przywróceniu usterki itp.

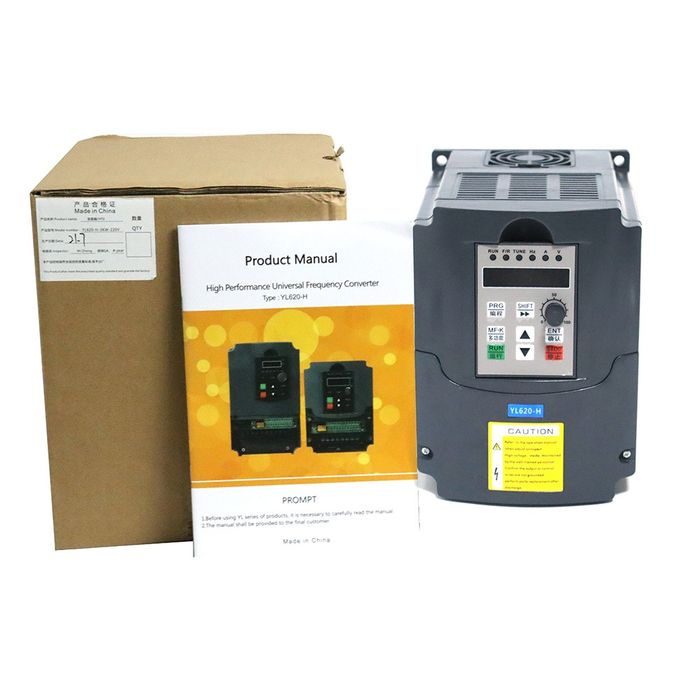

• Więcej informacji w instrukcji obsługi:

https://bulkman3d.com/wp-content/uploads/2019/08/YL620-A-Inverter-Manual.pdf

https://forum.linuxcnc.org/media/kunena/attachments/28768/YL-620-HVFD.pdf
