ENSolarX to moduł Wi-Fi umożliwiający monitowanie oraz zarządzanie systemem Fotowoltaicznym, Falownikiem Solarnym oraz magazynem energii. Ver3.1

Urządzenie umożliwia zdalna kontrole oraz konfiguracje parametrów trzech urządzeń.

1.Umożliwia kontrole oraz konfiguracje Falownika Solarnego.

2.Umożliwia kontrole oraz konfiguracje parametrów systemu zarządzania magazynem energii BMS (Battery Management System)

3.Umożliwia kontrole oraz konfiguracje sterownika Rekuperacji Rekuset.

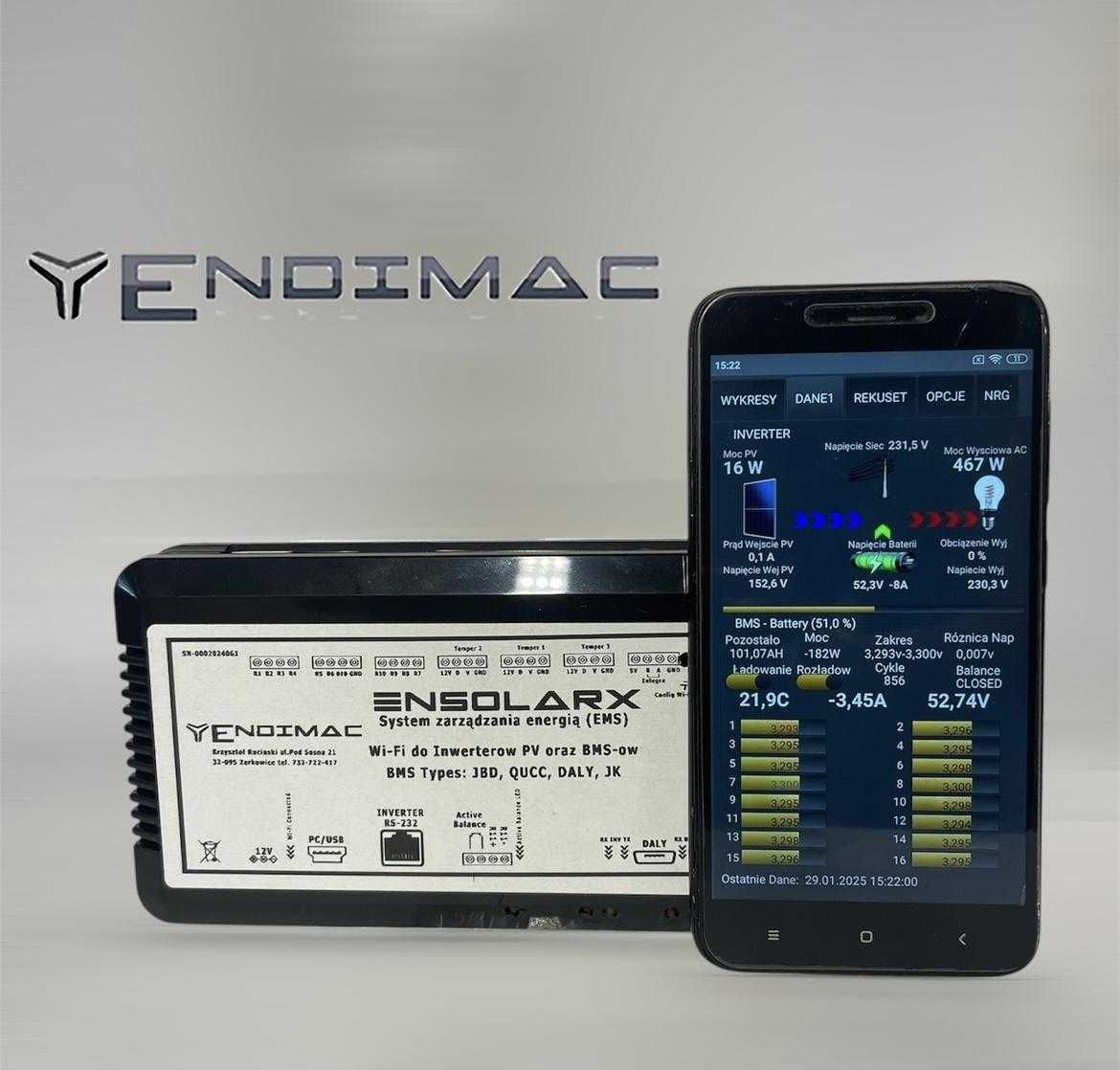

4.Urządzenie obsługiwane przez aplikacje na PC lub telefon w systemie Android.

Urządzenie ENSolarX obsługuje Hybrydowe Falowniki Solarne Marek Easun, Powland oraz BMS-y firmy QUCC, JBD, DALY, JK (maksymalna ilość cell 16)

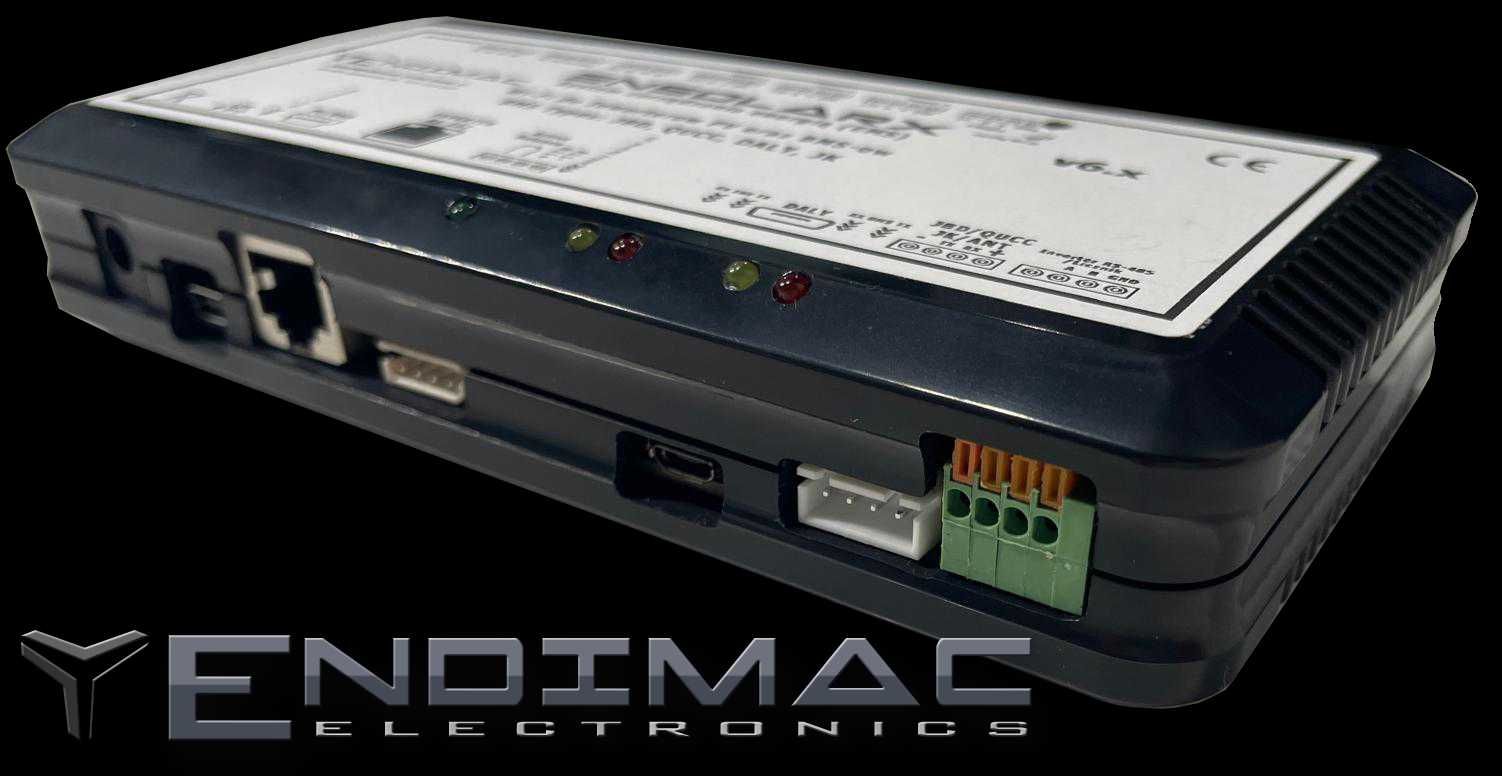

Podłączenie Falownika oraz BMS-a z modułem ENSolarX realizowane jest przez magistrale RS-232. Urządzenie posiada 2 osobne wejścia do obsługi Falownika oraz BMS-a.

Opis Programu Zarządzającego ENSolarX

Zakładka POWER STATUS wyświetla dane ze sterownika Rekuset jeśli taki został zainstalowany. Jeśli w systemie sterownik RekuSet jest niezainstalowany zakładka ta nie będzie obsługiwana.

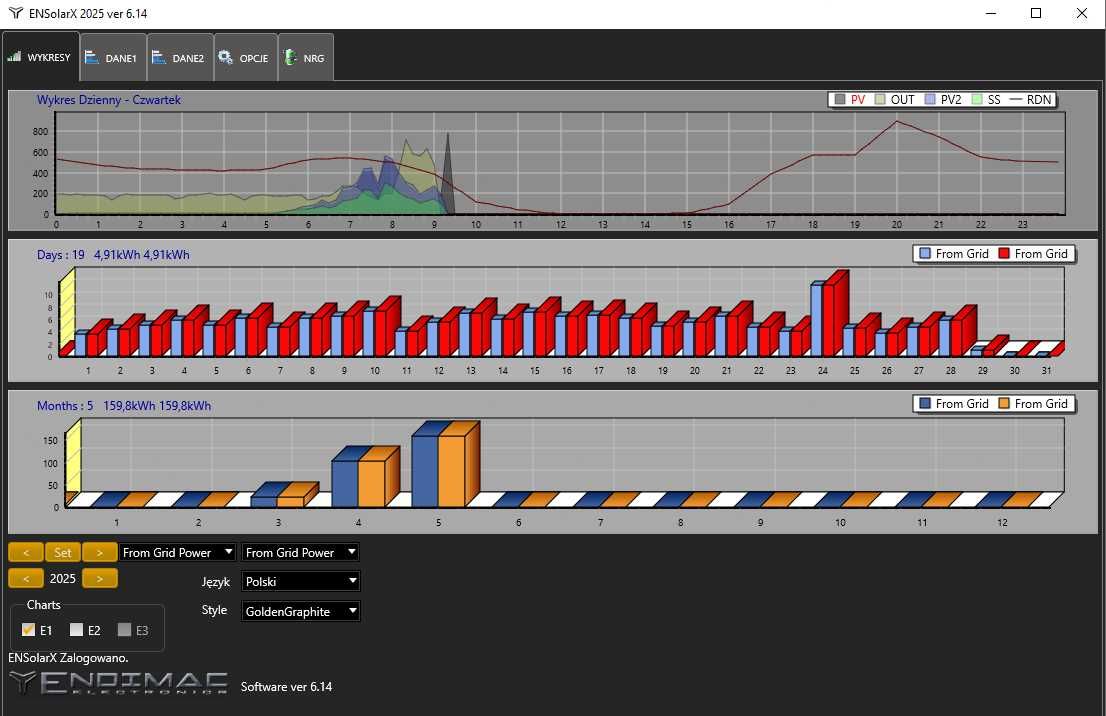

W zakładce POWER STATUS wyświetlane są informacje o stanie czujników atmosferycznych oraz dane o zużyciu energii elektrycznej w danym momencie oraz wykresy zużycia dniowego oraz miesięcznego. Dane o zużyciu w tej zakładce pobierane są z zewnętrznego licznika który wysala dane wyjściem impulsowym do sterownika Rekuset.

Możliwość sterowania wyjściami np zraszaczami ogrodowymi.

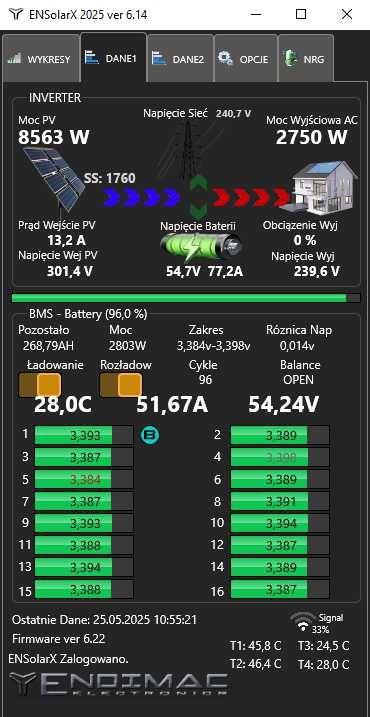

Zakładka INVERTER wyświetla aktualne dane z falownika Solarnego oraz modułu BMS , informacje takie jak:

- Aktualna produkcja z Paneli Fotowoltaicznych.

- Bieżąca konsumpcja.

- Poziom Napięcia w sieci oraz na wyjściu Falownika.

- Napiecie Baterii.

- Procent obciążenia.

- Temperatura Radiatora Falownika.

- Poziom naładowania akumulatorów.

- Pozostała ilość energii w akumulatorach

- Poziom naładownia poszczególnych cel

- Rożnicę napiec pomiędzy celami.

- Itp..

Zakładka REKUSET wyświetla aktualne dane ze sterownika rekuperacji Rekuset.

Zakładka OPTIONS to konfiguracja ustawień, parametrów pracy falownika Solarnego oraz modułu BMS.

- Konfiguracja połączenia sieciowego oraz internetowego modułu EnsolarX.

ENSolarX nie wymaga podłączenia wszystkich modułów, możliwe jest podłączenie tylko jednego urządzenia do analizy danych tj może być podłączony jedynie falownik bez BMSa lub BMS bez falownika.

Jeśli dane urządzenie peryferyjne niezostanie podłączone to w aplikacji jedynie nie będą wyświetlane dane z urządzenia niepodłączonego natomiast pozostałe komponenty będą wykonywać komunikacje z urządzeniem ENSolarX

Podłączenie Falownika do ENSolarX.

W zależności od posiadanego falownika urządzenie należy podłączyć przez złącze 9pinowe DB9 lub złącze RJ-45 .

Podczas zamówienia należy podać w polu komentarze informacje do jakiego Falownika będziemy podłączać ENSolarX aby dołączyć kabelek połączeniowy do złącza DB9 lub RJ-45. Urządzenie ENSolarX komunikuje się z falownikami wykorzystującymi komunikacje RS-232 na protokole PI30 ub Modbus RTU. Po podłączeniu falownika do urządzenia ENSolarX prawidłowa komunikacja jest potwierdzana przez obydwie diody RX TX umieszczone ponad złączem do falownika na płytce ENSolarX.

Podłączenie BMSa DALY.

BMS DALY do urządzenia ENSolarX należy podłączyć przez gniazdo miniUSB, czyli wtyczkę miniUSB którą jest podłączany Bluetooth należy podłączyć do gniazda miniUSB urządzenia ENSolarX. BMS powinien zostać automatycznie wykryty przez ENSolarX o czym będą świadczyć mrugające obydwie diody RX ,TX ponad gniazdem miniUSB na płytce ENSolarX

Podłączenie BMSa JK.

BMS JK do urządzenia ENSolarX należy podłączyć przez 4pinowe gniazdo oznaczone na zdjęciu poniżej jako RS485. opisy tego gniazda różnią się w poszczególnych wersjach tych BMS-ow BMS powinien zostać automatycznie wykryty przez ENSolarX o czym będą świadczyć mrugające obydwie diody RX ,TX ponad gniazdem miniUSB na płytce ENSolarX. Podczas zamówienia należy podać w polu komentarze informacje do jakiego BMSa będziemy podłączać ENSolarX żeby dołączyć kabelek połączeniowy do JK.

Podłączenie BMSa QUCC, JBD.

BMS QUCC oraz JBD do urządzenia ENSolarX należy podłączyć przez 4pinowe zlacze Bluetooth , czyli należy odłączyć płytkę bluetooth oraz podłączyć ten kabelek do złącza oznaczonego BMS na płytce ENSolarX. BMS powinien zostać automatycznie wykryty przez ENSolarX o czym będą świadczyć mrugające obydwie diody RX TX ponad gniazdem miniUSB na płytce ENSolarX.
