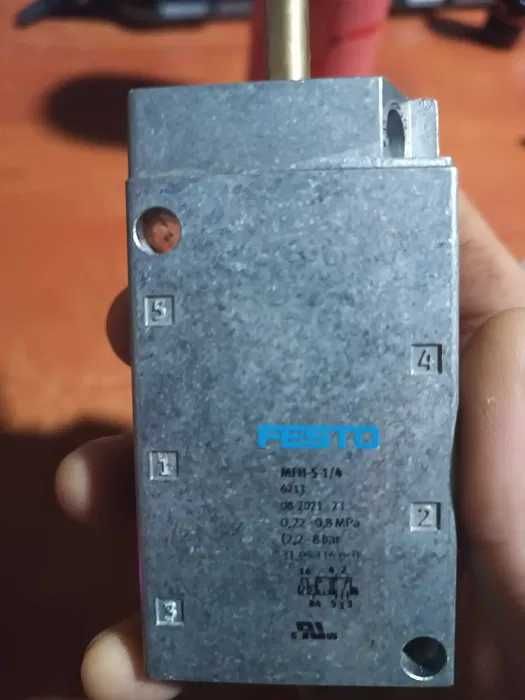

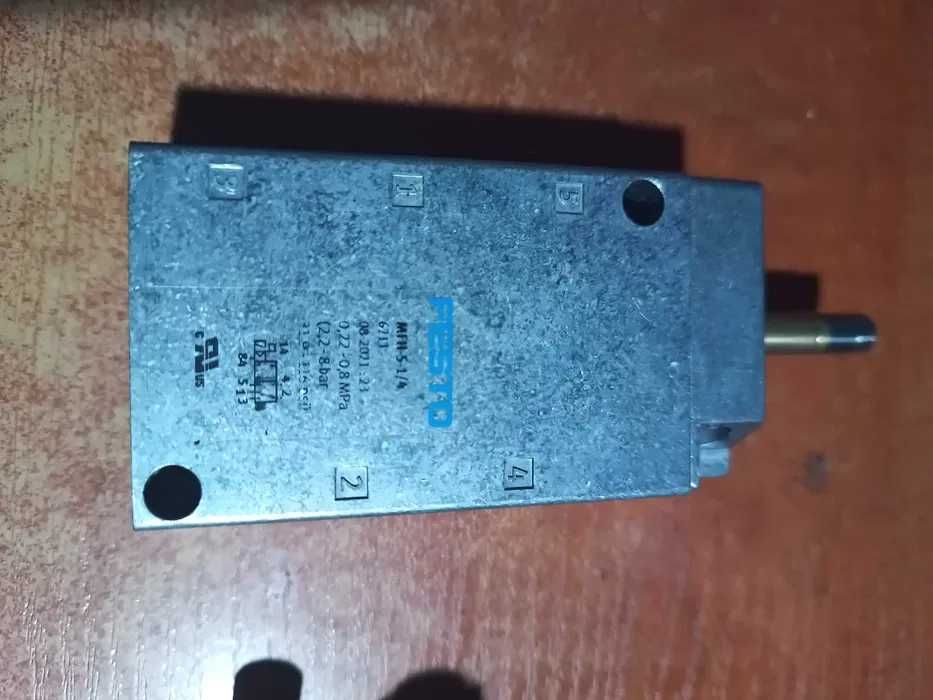

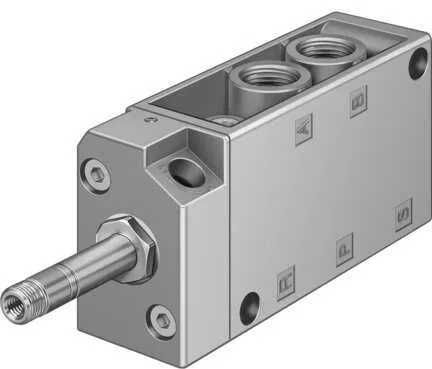

Dane techniczne - Elektrozawór MFH-5-1/4 (6211) - Festo
Szerokość zabudowy 30.5 mm
Sposób kasowania Sprężyna mechaniczna
Rodzaj sterowania Z pilotem
Kierunek przepływu Jednokierunkowy

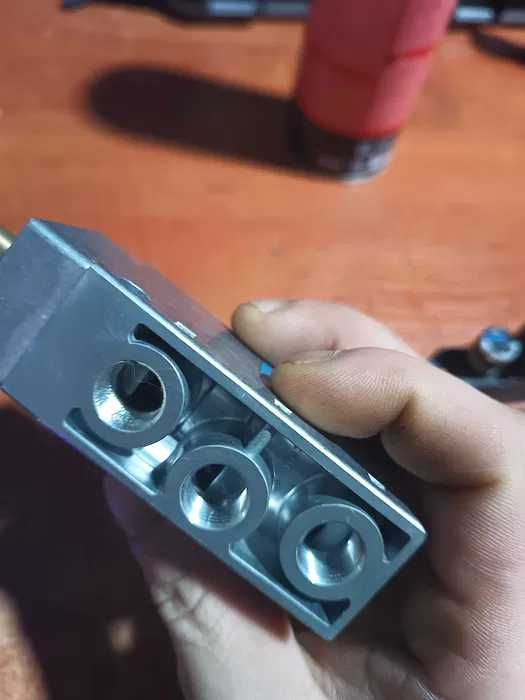

Przyłącze pneumatyczne 1 G1/4
Przyłącze pneumatyczne 2 G1/4
Przyłącze pneumatyczne 3 G1/4
Przyłącze pneumatyczne 4 G1/4
Przyłącze pneumatyczne 5 G1/4
Wartość-b 0.19
Wartość-C 4.49 l/sbar
Rodzaj uszczelnienia Miękkie
Funkcja odpowietrzenia Możliwość dławienia
Pomocnicze ręczne uruchamianie Z blokadą
Przekrycie Underlap
Czas przełączania przy wyłączaniu 29 ms
Czas przełączania przy włączaniu 9 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0 2 200 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1 3 700 µs
Charakterystyka cewki Uwaga, cewkę należy zamawiać oddzielnie
Przyłącze odpowietrzenia pilota 84 M5
Raster 32 mm
Funkcja zaworu 5/2 monostabilny
Ciśnienie robocze 2.2 ... 8 bar
Temperatura otoczenia -5 ... 40 °C
Materiał uszczelnień NBR
Sposób montażu Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Stopień ochrony IP65
Temperatura medium -10 ... 60 °C
Przyłącze elektryczne Przez cewkę-F, należy zamawiać oddzielnie
Dopuszczenie c UL us - Recognized (OL)
Uwaga dotycząca materiałów Zgodne z RoHS
Materiał obudowy Aluminium-odlew ciśnieniowy
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 1 000 l/min
Pozycja zabudowy Dowolna
Ciśnienie robocze MPa 0.22 ... 0.8 MPa
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
Konstrukcja Gniazdo talerzowe
Waga produktu 290 g
Temperatura przechowywania -20 60 °C
Wielkość nominalna 7 mm
Sposób uruchomienia Elektryczny
Nr kat. OT-FESTO010589
