Przedmiotem sprzedaży jest:

Dioda ostrzowa BAT85 Schottky'ego Planarna

NIEUŻYWANA

cena zakupu
dotyczy 25 sztuk

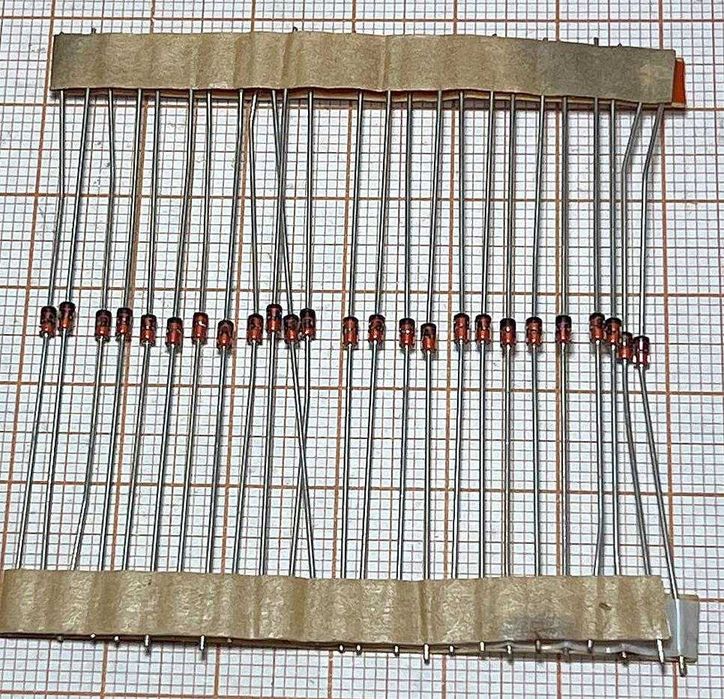

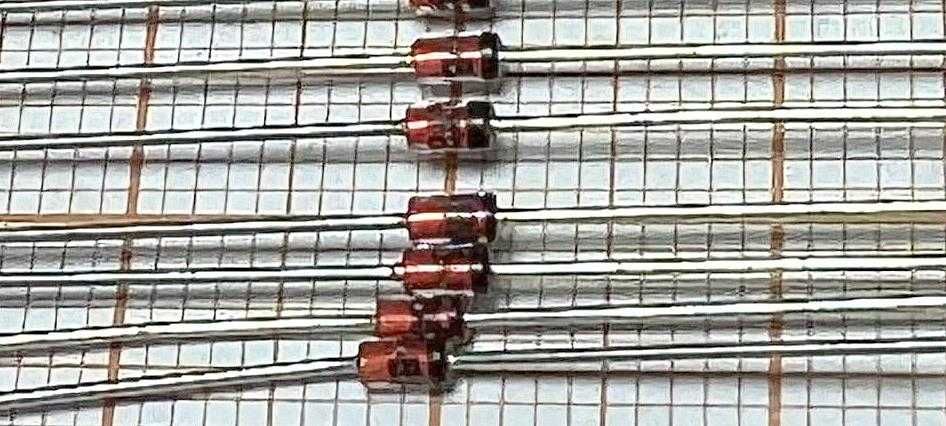

ze zdjęcia

zdjęcie wykonano na kartce papieru milimetrowego
aby łatwiej określić przybliżone wymiary

Planarna dioda ostrzowa Schottky'ego z wbudowanym pierścieniem ochronnym (guard ring). Hermetycznie zamknięta w szklanej obudowie przewlekanej

Maksymalne parametry:
Napięcie wsteczne (V): 30 V
Średni prąd przewodzenia (I): 200 mA
Prąd udarowy (I): do 5 A (dla krótkich impulsów)

Parametry elektryczne
Napięcie przewodzenia (V):
ok. 0,24 V przy IF = 0,1 mA
ok. 0,32 V przy IF = 1 mA
ok. 0,40 V przy IF = 10 mA
ok. 0,50 V przy IF = 30 mA
0,80 V przy IF = 100 mA
Prąd upływu (I): typowo ≤ 2 µA przy VR = 25 V

Pojemność złącza: ok. 10 pF przy napięciu wstecznym 1 V i częstotliwości 1 MHz

Czas powrotu z blokowania (t): ~5 ns, idealna do szybkiego przełączania

Dane termiczne i mechaniczne
Zakres temperatur pracy: od –65 °C do +125 °C; przechowywanie do +150 °C
Moc strat: ok. 200 mW przy 25 °C; rezystancja termiczna ok. 350–430 K/W
Budowa: Dioda przewlekana w szklanej obudowie; średnica ~1,6 mm, rozstaw wyprowadzeń ~5,08 mm

Typowe zastosowania
Dioda BAT85 jest idealna do:
Bardzo szybkiego przełączania sygnałów
Prostowników sygnałowych
Ograniczania napięcia (clamping) i ochrony układów
Zabezpieczenia przed odwrotną polaryzacją

Dzięki niskiemu spadkowi napięcia w kierunku przewodzenia, małemu prądowi upływu i bardzo szybkiemu przełączaniu, świetnie sprawdza się w aplikacjach energooszczędnych i wysokoczęstotliwościowych.

Tabela parametrów
Parametr Typowa wartość
Napięcie wsteczne (V) 30 V
Średni prąd przewodzenia (I) 200 mA
Prąd udarowy (I) do 5 A (krótkie impulsy)
Napięcie przewodzenia (V) ~0,50 V przy 30 mA, 0,80 V przy 100 mA
Prąd upływu (I) ≤ 2 µA przy 25 V
Pojemność złącza ~10 pF
Czas powrotu (t) ~4–5 ns
Zamienniki
BAT54 i jego warianty (BAT54A, BAT54C, BAT54S) to popularne odpowiedniki montowane powierzchniowo o podobnych parametrach. Przed zamianą sprawdź zgodność napięć i prądów.

Dlaczego warto wybrać BAT85?
Dioda BAT85 to świetny wybór, jeśli potrzebujesz:
Małego spadku napięcia przewodzenia (szczególnie przy małych prądach)
Szybkiego przełączania (np. w układach logicznych)
Niskiego prądu upływu i dobrej odporności ESD
