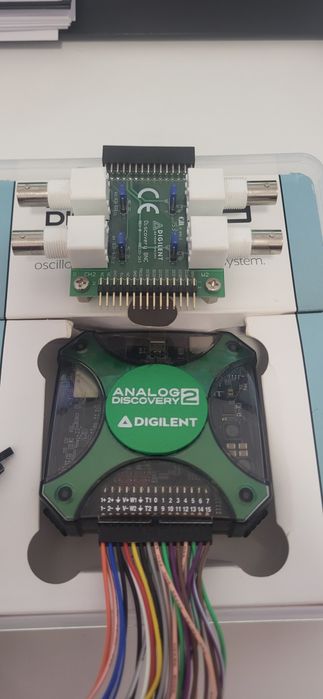

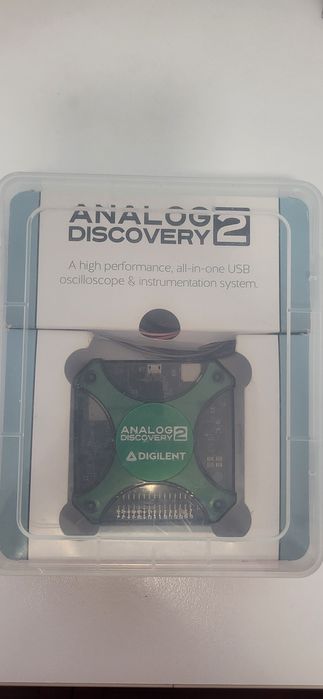

Digilent Analog Discovery 2 to kompaktowy oscyloskop USB i wielofunkcyjny przyrząd pomiarowy, który umożliwia mierzenie, wizualizowanie, generowanie, rejestrowanie oraz sterowanie różnymi obwodami sygnału mieszanego. Urządzenie zostało opracowane we współpracy z firmą Analog Devices i wspierane przez program Xilinx University, łącząc w sobie funkcjonalność wielu urządzeń laboratoryjnych w jednym, przenośnym module mieszczącym się w kieszeni.

Przeznaczony jest zarówno dla studentów, inżynierów, hobbystów, jak i entuzjastów elektroniki – pozwala na pracę z obwodami analogowymi i cyfrowymi w niemal każdym środowisku, zarówno w laboratorium, jak i poza nim.

Najważniejsze funkcje

Cyfrowy oscyloskop USB

Impedancja wejściowa: 1 MΩ

Zakres napięcia: ±25 V (wejście różnicowe)

Rozdzielczość: 14 bitów

Próbkowanie: 100 MS/s

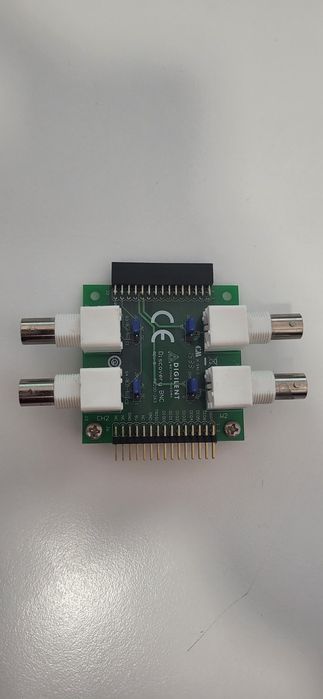

Pasmo: 30 MHz+ (z adapterem BNC)

Podwójny generator sygnałów arbitralnych

Zakres napięcia: ±5 V

Rozdzielczość: 14 bitów

Próbkowanie: 100 MS/s

Pasmo: 20 MHz+ (z adapterem BNC)

Stereofoniczny wzmacniacz audio do słuchawek lub głośników (kopiowanie sygnału AWG)

16-kanałowy analizator logiczny (3,3 V CMOS, 100 MS/s)

16-kanałowy generator wzorców logicznych (3,3 V CMOS, 100 MS/s)

16-kanałowe wirtualne I/O (przyciski, przełączniki, diody LED) – idealne do nauki logiki cyfrowej

2 linie wyzwalania cyfrowego (we/wy) – synchronizacja wielu przyrządów (CMOS 3,3 V)

Woltomierz jednokanałowy (AC/DC, ±25 V)

---

Tryby analizy

Analizator sieci (charakterystyki Bode, Nyquista, Nicholsa) – zakres: 1 Hz – 10 MHz

Analizator widma (poziom szumów, SFDR, SNR, THD itd.)

Analizator magistrali (SPI, I²C, UART, interfejs równoległy)

---

Programowalne zasilacze

Zakres napięć: 0…+5 V oraz 0…–5 V

Moc zależna od sposobu zasilania:

USB: do 250 mW na zasilacz (500 mW łącznie)

Zasilacz sieciowy: do 700 mA (2,1 W) na każdy kanał
