Przetwornika DAC w trybie NOS na układzie TDA1541 pracującego w trybie symultanicznym. W trybie symultanicznym sygnał cyfrowy obu kanałów L i R trafia do przetwornika równolegle w tym samym momencie, a nie szeregowo tak jak przy normalnym podaniu sygnału I2S do TDA1541.

Projekt konwertera opisany na stronach diyaudio.com przez użytkownika miro1360. ( DAC TDA1541 by miro1360 ) Dobrze udokumentowany projekt. Praca w trybie symultanicznym TDA1541 usuwa największą wadę TDA1541, czyli słaby efekt stereo.

Przetwornik pracuje w trybie NOS i wspiera pliki HD 16bit do 192Kbit. Konwerter USB->I2S został specjalnie przeprogramowany i może odbierać pliki 24bit i 32bit.

Będzie poprawnie współpracował z odtwarzaczami CocktailAudio i każdym innym wysyłającym pliki w wyższej gestości, gdzie nie moża ustawić maksymalnej rozdzielczości bitowej pliku. ( TDA1541 jest przetwornikiem 16 bitowym ).

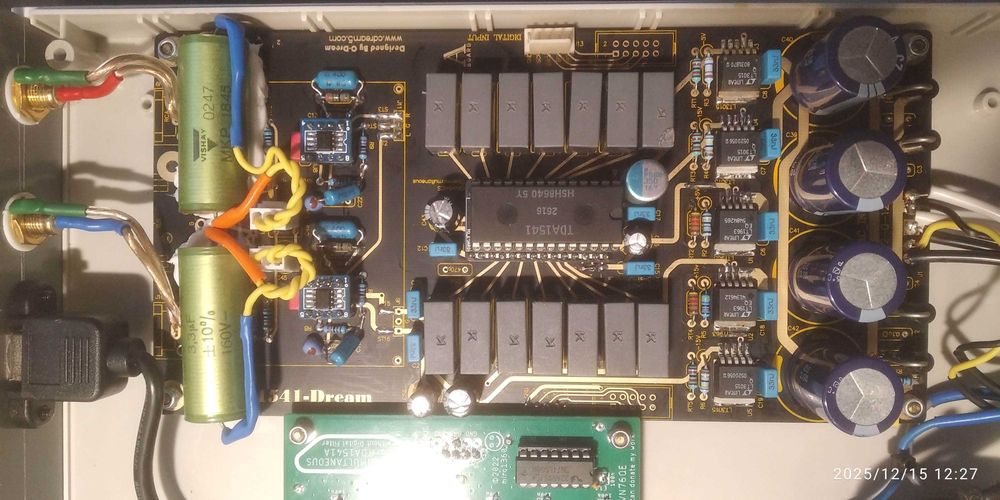

Wokół TDA1541 zastosowano bardzo dobre jakościowo kondensatory MKP z niskim ESR i przeznaczone do pracy impulsowej przy wysokich częstotliwościach co znacząco poprawia liniowość przetwornika i zmniejsza THD. Dzięki temu nawet TDA1541 "bez korony" zabrzmi tak jak ten z koroną.

W stopniu przetwornika I/V są wzmacniacze opercyjne JFET TI TL071 w wersji C ( wersja o znacznie poprawionych parametrach w stosunku do oryginału ) W pomiarach i odsłuchu spisały się znacznie lepiej niż oryginalne BB OPA134. ( Prostokąt był przenoszony idealnie bez żadnego overshotu i undershotu sygnału ) W filtrze wygładzającym na wyjściu NE5534 od TI.

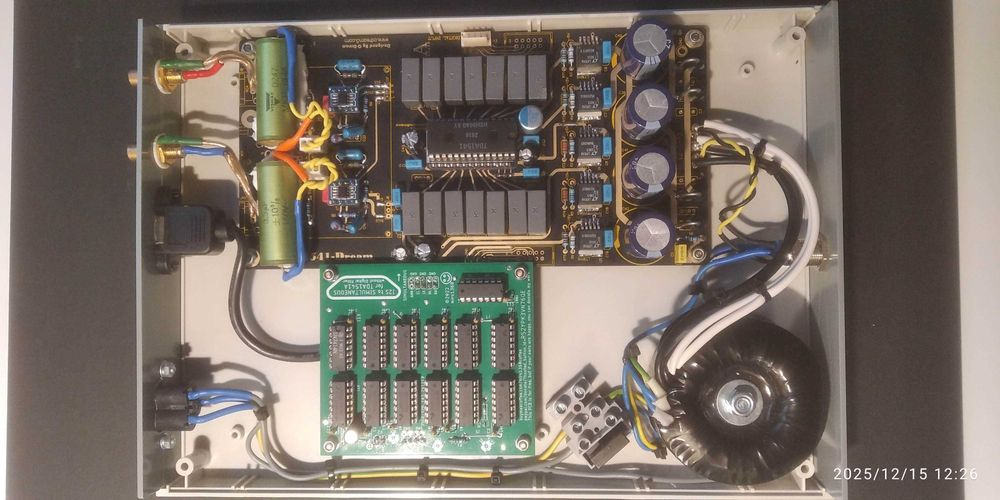

W zasilaczu transformator toroidalny przystosowany do audio z dodatkowym ekranowaniem miedzy uzwojeniami oraz stabilizatory LDO LT1963 i LT3015.

Dodany moduł synchronizacji zegara DEM TDA1541A do sygnału LRCK/WS, czyli tzw GrundigMod. (płytka bezpośrednio pod TDA1541) Modyfikacja wprowadzona przez Grundiga do pierwszych cyfrowych odbiorników radiowych na TDA1541A. ( Uwaga: Moduł ten działa tylko z wersją A układu obecnie w przetworniku jest zainstalowana kość TDA1541, wersja bez A. )

Polecam, bo nie kupisz tego w sklepie, a przetwornik bije na głowę dużo droższe konstrukcje. TDA1541 dopiero w trybie symultanicznym pokazuje pazury.

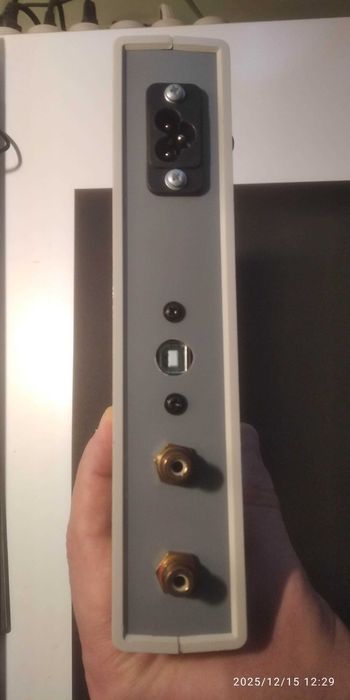

Przetwornik posiada jedno wejścia USB i wyjście analogowe.

DAC złożony hobbystycznie na sprzedaż w celu zwrotu kosztów z realizacji projektu. Zapewnia przyjemne detaliczne czyste i nie męczace brzmienie w porównaniu do przetworników DeltaSigma.

Możliwość odbioru osobistego w Warszawie z możliwością odsłuchu.

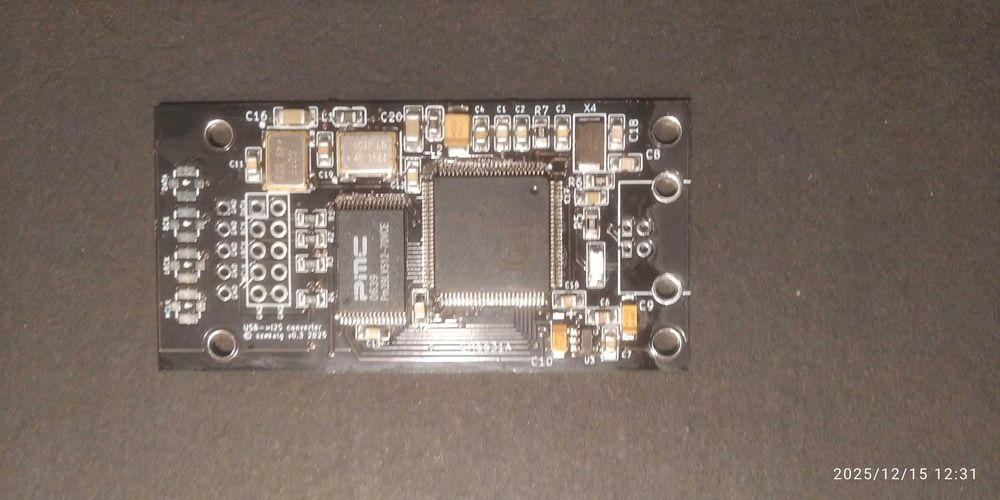

Ostatnie zdjęcie przedstawia konwerter USB->I2S, który jest zamontowany pod płytka z logiką do konwersji sygnału do trybu symultanicznego. Konwerter ma bardzo niski jitter, własne generatory kwarcowe low noise oraz stabilizator napięcia ultra low noise. Płytka jest mojego autorstwa, nie jest to prosty i tani chińczyk.

Nawiązując do pytań o dodatkowe wejścia cyfrowe, to nie ma możliwości zamontowania dodatkowych wejść. Nie ma to też sensu ze względu na dużą degradację jakości sygnału cyfrowego (jitter) wnoszone przez starsze technologie. (wejście optyczne, AUX czy choćby I2S). Przy USB sygnał jest przesyłany asynchronicznie do konwertera i synchronicznie na bardzo krótkim odcinku (kilka cm - niski jitter) do elektroniki konwersji i DAC'a. Daje to najlepszy efekt. Również odsłuchowo, co jest bardzo łatwo słyszalne.
