Witam

Jeśli masz problemy z wodą lub chcesz z góry zadbać o dobro innych mieszkańców, żeby uniknąć niepotrzebnych awantur szczególnie gdy mieszkasz w bloku i nie tylko to ten układ będzie tego pilnował.
Sam miałem problemy z wodą dlatego zdecydowałem się na zaprojektowanie i zbudowanie od podstaw takiego układu.

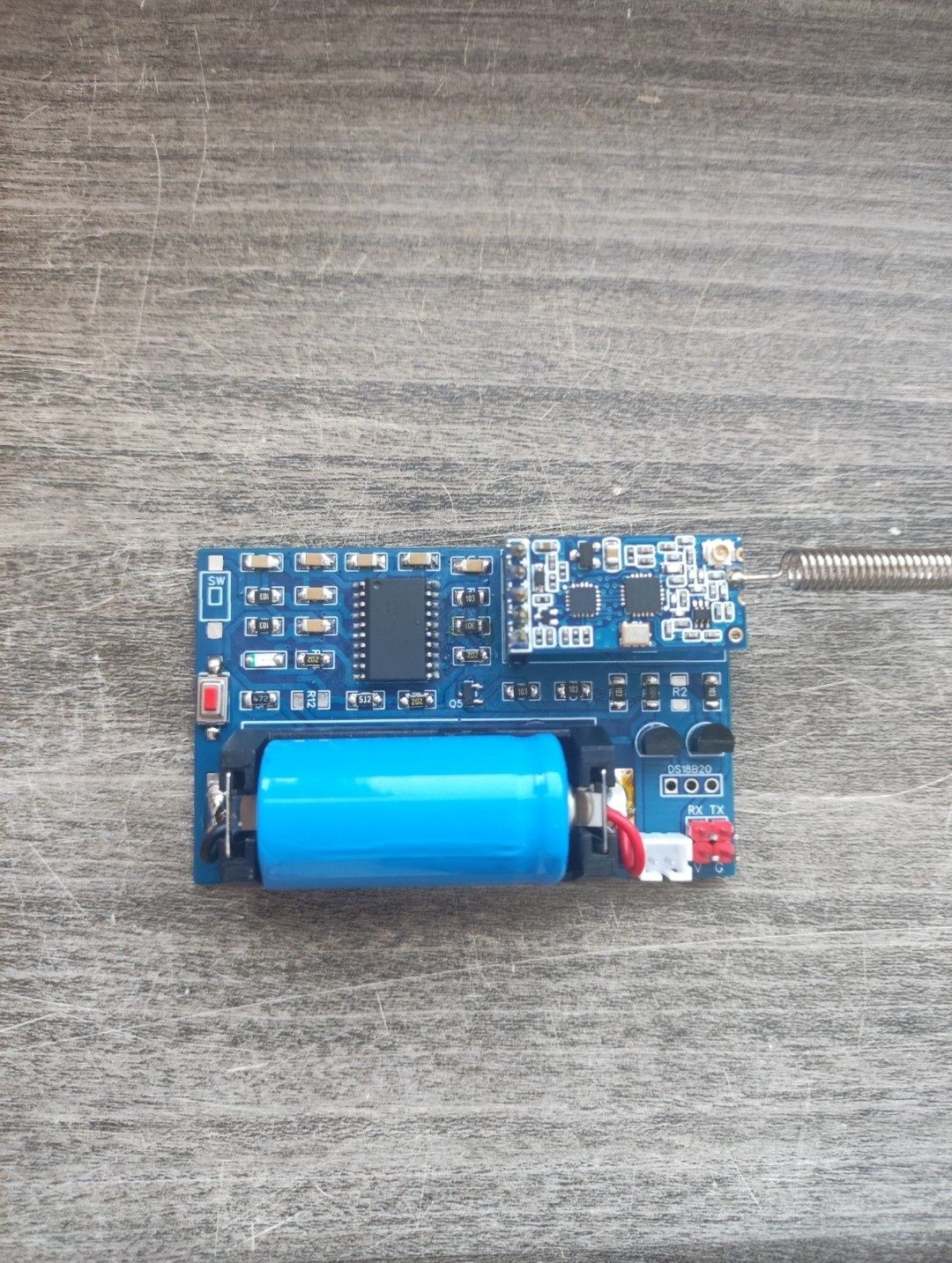

Wystarczy zamknąć go w plastikowej obudowie i wyprowadzić dwa przewody lub podłączyć je do sond ze stali nierdzewnej.

Układ pracuje na małym Aku 16340 dzięki temu nie musisz wymieniac wystarczy doładować.
Pobór prądu podczas czuwania 1uA.
Aku wystarczy na 3-4 lata pracy.

Zasada działania jest prosta, gdy wykryje wodę wysyła powiadomienie na tel razem z napięciem baterii,

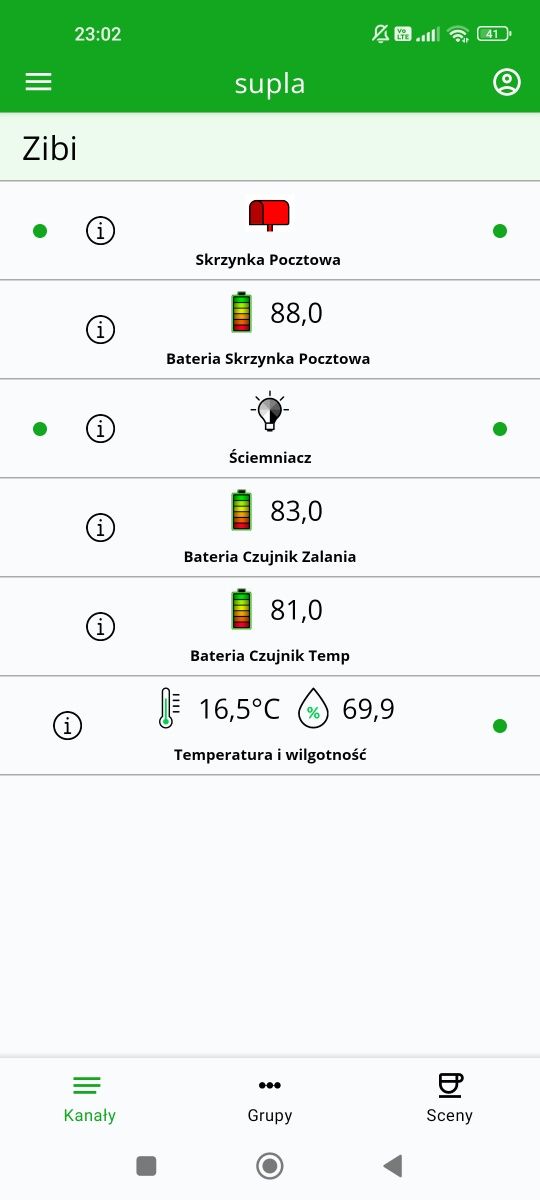

Czujnik co 5 dni wysyła raport o napięciu baterii i aktualizuje wartośc w Supli, dzięki temu jesteś informowany na bieżąco o stanie baterii, żeby w sytuacji krytycznej zadziałał. Podgląd baterii możesz na bieżąco śledzić w apce Supla na tel.
Gdy bateria będzie u progu rozładowania = 20% to układ wyślę Powiadomienie o niskim stanie baterii.

Komunikacja radiowa jest dwukierunkowa nadajnik, odbiornik.
Na czym to polega?
Wysyłanie danych z potwierdzeniem odbioru.
Protokół radiowy jest napisany w następujący sposób:
Gdy czujnik wykryje wode nadajnik wysyła pakiet danych do odbiornika. Gdy pakiet zostanie odebrany to odbiornik potwierdza, że odebrał dane i odsyła z powrotem swój pakiet danych, dając nadajnikowi info, że odebrał i wtedy nadajnik, a dokładniej procesor przechodzi w stan uśpienia, żeby oszczędzać baterię.
Jeśli z jakiś przyczyn po wykryciu wody pierwszy, drugi lub trzeci pakiet nie dotrze do odbiornika, to nadajnik będzie wiedział o tym i ponownie realizował wysyłkę.
To minimalizuje możliwość sytuacji że dane nie zostaną odebrane, a co za tym idzie brak Powiadomienia i informacji o zalaniu.
Dzięki temu układ jest skuteczny. Sam używam już prawie 3 lata i w sytuacji krytycznej nigdy nie zawiodł. Bardzo polecam.
W czujniku zalania dioda sygnalizuje wykrycie wody i wysyłkę pakietu.
Stan diody:
Włączona na 1.5s oznacza, że pakiet został odebrany za pierwszym razem.
Jeśli czas świecenia diody wydłuża się, to oznacza, że nadajnik wysyła kolejne pakiety, ponieważ nie otrzymał potwierdzenia z odbiornika. Gdy pakiet zostanie odebrany dioda wyłącza się i czujnik przechodzi w tryb uśpienia.

Zasięg do około 200m w zależności od anten.

Jeśli w miejscu gdzie chcesz zamontować czujniki nie ma wifi, a co za tym idzie brak Powiadomieniana tel. Można rozwiązać to na module GSM.
Wtedy otrzymasz SMS na tel o zalaniu i w treści SMS napięcie baterii.

Uwaga! Brak Aku w zestawie.
Zestaw zawiera

Czujnik (nadajnik)
Odbiornik + obudowa
Zasilacz 5V.
Instrukcja
