Opisy produktu

Najważniejsze parametry Diffuse mode sensor OBD300-12GM40-E5-V1
Solidna obudowa gwintowana M12
Wymagane mniej miejsca
Light-on/dark-on, programmable
Stopień ochrony IP67

Opis produktu

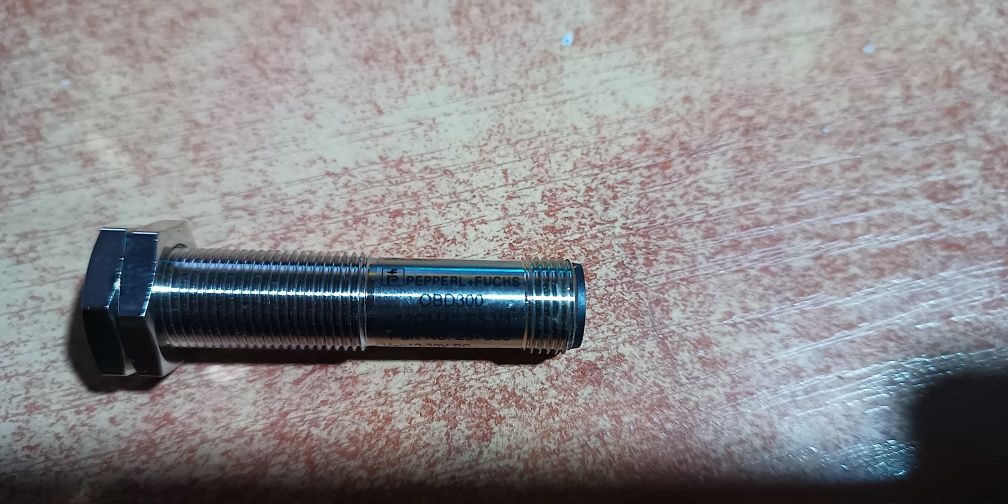

Czujnik odbicowy, obudowa gwintowana M12, metalowa obudowa, przednia powierzchnia optyczna, zasięg wykrywania 300 mm, światło czerwone, włączone światło / ciemność, 1 wyjście PNP, wtyczka M12
Ogólne specyfikacje
Zasięg wykrywania 0 ... 300 mm
Zakres regulacji 20 ... 300 mm
Cel referencyjny standardowa biała 100 mm x 100 mm
Źródło światła LED
Rodzaj światła czerwony, 640 nm
Odchylenie kątowe +/- 2 °
Średnica plamki świetlnej około 20 mm przy odległości 300 mm
Opening angle około 4 °
Optyka czołowy
Limit światła otoczenia EN 60********10000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF d 800 a
Czas misji (T M ) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Zielona dioda LED: włączone
Wskaźnik funkcji Żółta dioda LED WŁ .: świeci po wykryciu obiektu
Elementy sterujące Regulator zasięgu wykrywania
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC, klasa 2
Sinusoida 10%
Prąd zasilania bez obciążenia ≤ 15 mA
Wejście
Wejście sterujące światło włączone + UB
ciemne włączone: 0 V.
Wyjście
Rodzaj przełączania jasno / ciemno na przełączanym elektrycznie
Wyjście sygnału 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Spadek napięcia ≤ 2 V.
Częstotliwość przełączania ≤ 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Standard produktu EN 60947-5-2
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standardy UL 508
Aprobaty i certyfikaty
Aprobata UL Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Zatwierdzenia CE, cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1)
Warunki otoczenia
Temperatura otoczenia -30 ... 60 ° C (-22 ... 140 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Stopień ochrony IP67

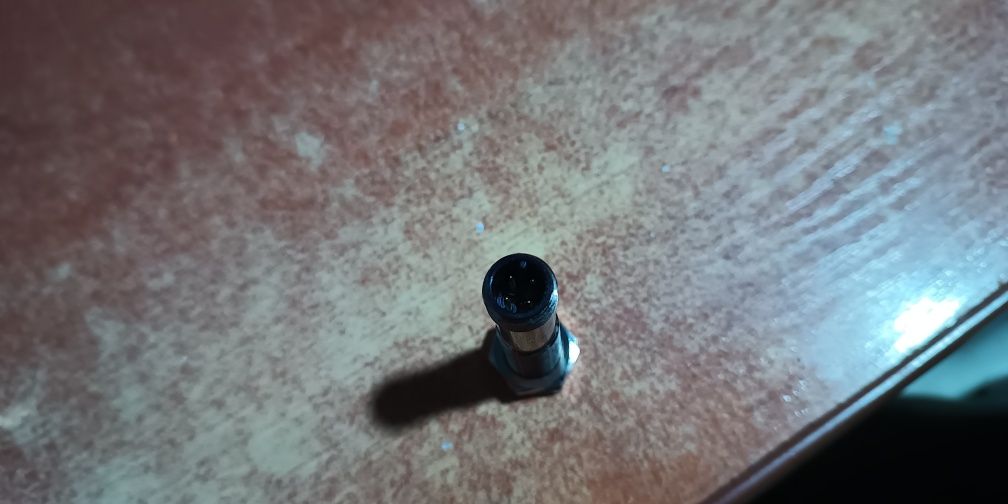

Podłączenie 4-stykowe złącze M12 x 1
Materiał
Obudowa mosiądz, niklowany
Twarz optyczna PMMA
Masa około 15 g
